直列四缸内燃机曲轴实体结构

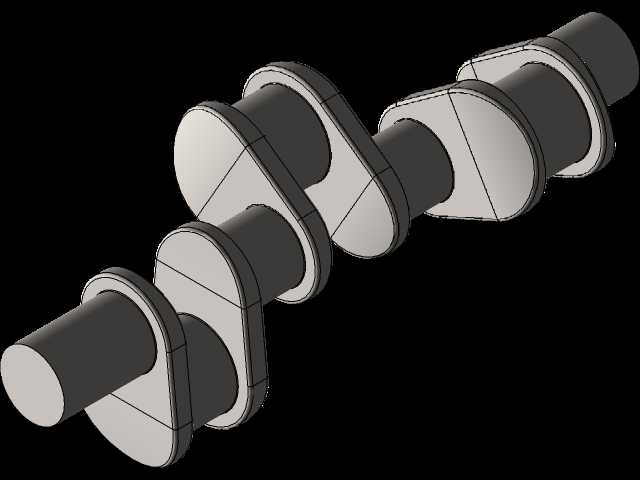

　　曲轴是内燃机中把活塞往复运动转化为旋转输出的核心承载件，常见于乘用车、轻型商用车、小型工程机械以及固定式动力机组。该模型呈现的是直列四缸发动机常用的整体式曲轴结构，主轴颈、连杆轴颈、曲柄臂、平衡块和端部轴段连续成型，能够直观反映动力传递路径与装配边界。

　　从实际用途看，曲轴工作时承受连杆传来的周期性燃气压力和惯性力，再通过主轴颈把扭矩传递给飞轮、变速器或其他负载。模型中四个连杆轴颈按发火顺序和相位关系布置，相邻曲拐之间存在明确角度差，使各缸做功过程错开，降低输出扭矩波动。曲柄臂外侧的扇形平衡块用于抵消旋转质量和部分往复质量产生的离心力，减小发动机振动，并改善主轴承载荷分布。

　　结构设计上，主轴颈与连杆轴颈均采用圆柱回转面，轴颈之间通过圆滑过渡的曲柄臂连接。轴颈端部和过渡圆角区域在真实产品中通常需要重点控制圆角半径、表面粗糙度和强化工艺，因为这些位置在高频交变载荷下容易出现应力集中。模型保留了轴颈、臂板和平衡块的基本几何关系，适合用于发动机总体布置、曲柄连杆机构运动校核、教学演示以及维修拆装方案讨论。

　　外形与安装边界方面，曲轴沿发动机缸体长度方向布置，主轴颈中心线构成整机旋转基准。设计时需要确认各主轴颈与缸体主轴承座、轴瓦的同轴度，连杆轴颈与活塞、连杆总成的运动包络不能与缸体、油底壳或加强筋发生干涉。曲轴前端通常连接正时齿轮、带轮或减振轮毂，后端则与飞轮及密封结构配合，因此端部轴径、法兰孔位和定位台阶都属于装配校核重点。

　　在三维建模过程中，可先建立主轴颈公共轴线，再按曲拐相位绘制各连杆轴颈中心，利用旋转、拉伸和布尔合并形成整体毛坯轮廓。平衡块外形不必追求复杂锻造曲面的完全复刻，但应保证质量分布方向与曲拐偏心方向一致，以便后续做质量属性和惯性力初步评估。若用于运动仿真，还需配合连杆大头、活塞销和缸孔中心线建立装配关系，检查活塞在上、下止点附近的位置以及连杆摆角范围。

　　工程应用中，曲轴的尺寸链会影响整机高度、缸体宽度和油底壳深度。连杆轴颈偏心距决定活塞行程，轴颈直径影响轴承承压面积，曲柄臂厚度则关系到轴向长度和刚度。平衡块外圆半径不能超过缸体内部避让空间，旋转时还需与连杆大头保持安全间隙。对于前端附件驱动，还要考虑带轮载荷对曲轴弯曲变形和前端扭转振动的影响；对于飞轮端，则需关注离合器或液力变矩器连接后的轴向定位。

　　该实体模型没有引入细小油道、键槽、螺纹和倒角等全部工艺细节，但主体分区清晰，能够帮助结构工程师在方案阶段把握曲轴的空间姿态、曲拐排列和主要配合面。进行发动机概念设计时，可在此基础上补充轴承宽度、油封位置、正时驱动界面以及润滑孔道，使模型进一步服务于详细设计、装配干涉检查和工程图输出。
