贴片式压电蜂鸣器电子元件结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:682419
  • 贴片式压电蜂鸣器电子元件结构设计
  • 贴片式压电蜂鸣器电子元件结构设计

  在消费电子、工业控制板卡、小型通讯终端的PCB布局设计环节,贴片式发声元件的选型与结构适配一直是容易被忽略却直接影响终端交互体验的细节,这款SMD压电蜂鸣器的三维结构,就是针对表贴工艺量产场景做的全参数化设计还原。做板级结构设计的工程师都清楚,直插式蜂鸣器需要预留过孔焊接位,在高密度布板的便携设备里会占用过多板面空间,同时波峰焊工序的额外流程也会拉高整体制造成本,而表贴封装的压电蜂鸣器可以和其他阻容感元件一同走回流焊工序,不需要额外的人工插件环节,适配全自动化SMT产线的生产节奏。从实际功能逻辑来看,这款蜂鸣器依靠压电陶瓷片的逆压电效应实现电声转换,当给引脚施加对应频率的交变电压时,陶瓷片产生机械振动带动共鸣腔发声,

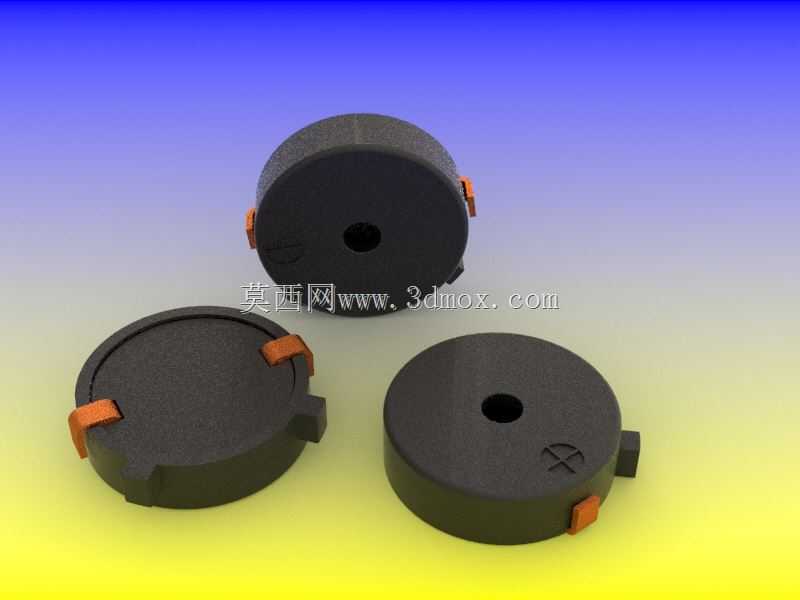

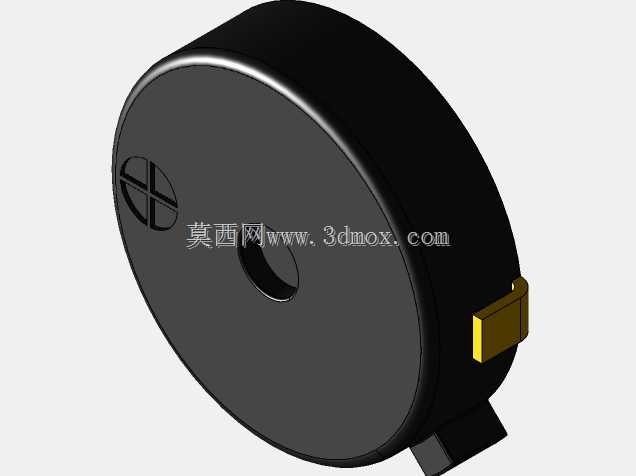

  不需要额外的驱动线圈,整体功耗远低于电磁式蜂鸣器,非常适合电池供电的低功耗便携设备做提示音输出,比如按键反馈、故障告警、低电量提醒这类不需要高保真音质的提示场景。在结构设计的细节处理上,这款蜂鸣器采用扁圆形的主体结构,直径控制在17mm,整体高度仅5mm,这个尺寸边界是经过多轮板卡堆叠验证的:17mm的直径可以在保证足够共鸣腔容积的前提下,不会在板面占用过大的横向空间,5mm的总高度可以适配绝大多数便携设备的内部堆叠间隙,不会和外壳、屏幕背板或者其他板上高元件产生结构干涉。引脚的设计完全遵循SMD表贴工艺的要求,三个侧向伸出的焊端分别对应信号输入与固定位,焊端的伸出长度、厚度都按照通用表贴元件的焊盘规范做了匹配,

  设计PCB封装时只需要按照引脚位置预留对应尺寸的焊盘,不需要额外做异形焊盘处理,焊接时的熔融锡可以沿着焊端侧面形成可靠的浸润角,既保证焊接强度,也能避免虚焊、立碑等SMT常见不良。主体外壳采用耐高温的工程塑料材质,可以承受回流焊阶段的峰值高温,不会出现壳体变形、融化导致内部结构移位的问题,壳体中心的出声小孔做了倒角处理,既可以避免生产过程中孔位被锡渣、灰尘堵塞,也能优化声音的扩散角度,让提示音可以更均匀地从设备出声孔传出,不会因为壳体遮挡导致音量衰减过大。在实际选型适配时,结构工程师可以直接调用这个三维模型导入PCB装配文件,做实时的干涉检查:比如确认蜂鸣器上方的设备外壳出声孔是否和元件中心对齐,周围的电解电容、

  接口元件是否和蜂鸣器的引脚、壳体保留足够的安全间隙,焊盘位置是否和元件引脚完全匹配,避免打样阶段才发现结构冲突导致的改板返工。和同规格的电磁式贴片蜂鸣器相比,压电结构的元件没有内部线圈与磁路结构,不会对板上的磁敏感元件比如霍尔传感器、指南针模块产生磁干扰,这一点在带磁传感功能的智能设备里尤为重要,不需要额外给蜂鸣器做磁屏蔽处理,进一步节省板上空间。另外,这款蜂鸣器的安装定位完全依靠焊盘与壳体的边缘对齐,不需要额外的定位柱或者固定胶,SMT贴片机的吸嘴可以直接吸附元件平整的顶面完成拾取贴装,贴装精度可以控制在通用SMT设备的公差范围内,不会出现贴装偏移导致的焊接不良。在共鸣腔的设计上,壳体内部的腔体深度经过声学仿真优化,在常用的2-4kHz提示音频段可以获得更高的声压级,只需要给很小的驱动电压就能达到足够的提示音量,进一步降低设备的工作功耗。对于做板级三维建模的工程师来说,这个模型的细节还原度足够支撑全流程的虚拟装配验证,从焊盘匹配、间隙检查到出声路径仿真都可以直接使用,不需要再根据规格书自行测绘建模,能大幅缩短前期设计的准备周期。
