工作台电源印刷电路板组件结构设计

　　这套PCBA组件是面向工业级工作台供电场景开发的核心载板，主要承担工作台外接用电终端的电能转换、电压分配与基础电路保护职能，常见于电子维修工作台、小型装配工位、实验测试台这类需要多路低压直流输出的作业场景，能够为工位上的小型电动工具、测试仪表、辅助照明模块、信号采集装置提供稳定的直流供电，替代传统零散的外置适配器，减少工位台面的线缆杂乱问题，提升工位供电的集成度与可靠性。

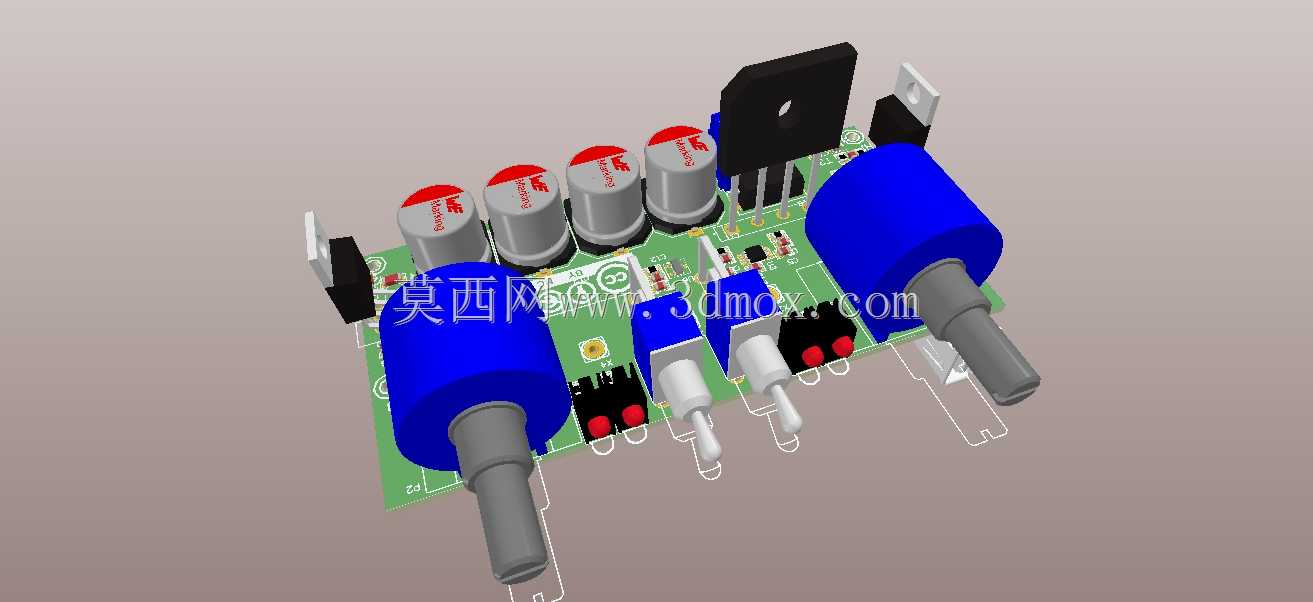

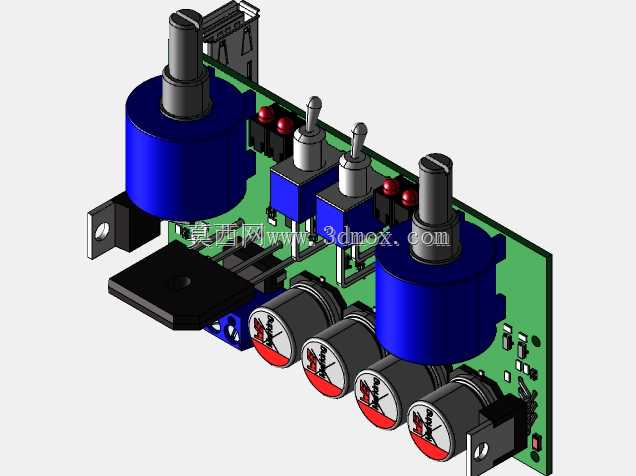

　　从实际功能布局来看，板载的多颗铝电解电容沿高压输入侧排布，主要承担输入滤波、输出纹波抑制的作用，容值选型匹配工作台常见的100W以内持续负载工况，能够应对小型电机类负载启动时的瞬时电流冲击，避免输出电压出现大幅跌落。两颗大尺寸蓝色绕线功率电感布置在板件的外侧区域，远离板上的信号采样回路，避免电感工作时的漏磁对采样信号造成干扰，电感的磁芯选型兼顾了饱和电流与直流阻抗参数，在连续输出工况下的温升控制在安全阈值内，不会对周边电容、接插件的寿命造成加速老化影响。板端预留的多组插拔式接线端子采用防反插结构设计，不同电压等级的端子采用差异化的颜色标识，现场接线时能够快速区分输入、输出端口，降低接错线导致的板件烧毁风险。

　　设计阶段首先明确了工作台安装的边界约束：板件整体外形适配常规工作台电源仓的标准安装位，安装孔位采用行业通用的孔距规格，能够直接替换同规格的老旧电源板，不需要对原有工作台的安装结构做二次改造。板上的大功率发热器件，包括整流桥、功率开关管、续流二极管全部布置在板件的边缘区域，对应电源仓的散热通风路径，器件工作时产生的热量能够顺着通风气流直接排出仓外，不需要额外加装强制散热风扇，既降低了整机的运行噪音，也减少了风扇故障带来的维护成本。接插件的插拔方向全部朝向电源仓的接线侧，现场完成板件固定后，不需要额外弯折线缆就能完成接线操作，接线后的线缆弯曲半径满足线缆的最小弯曲要求，不会出现线缆根部应力集中导致的线芯断裂问题。

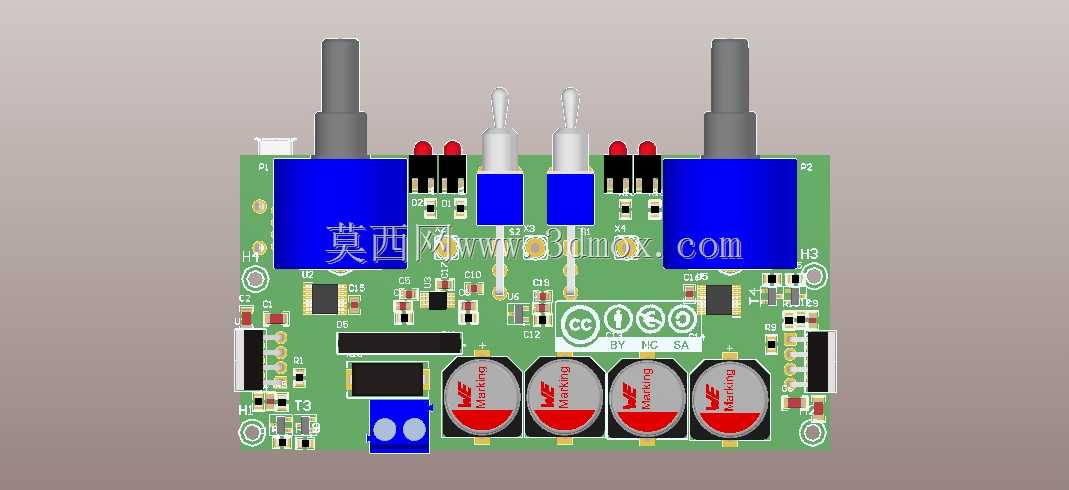

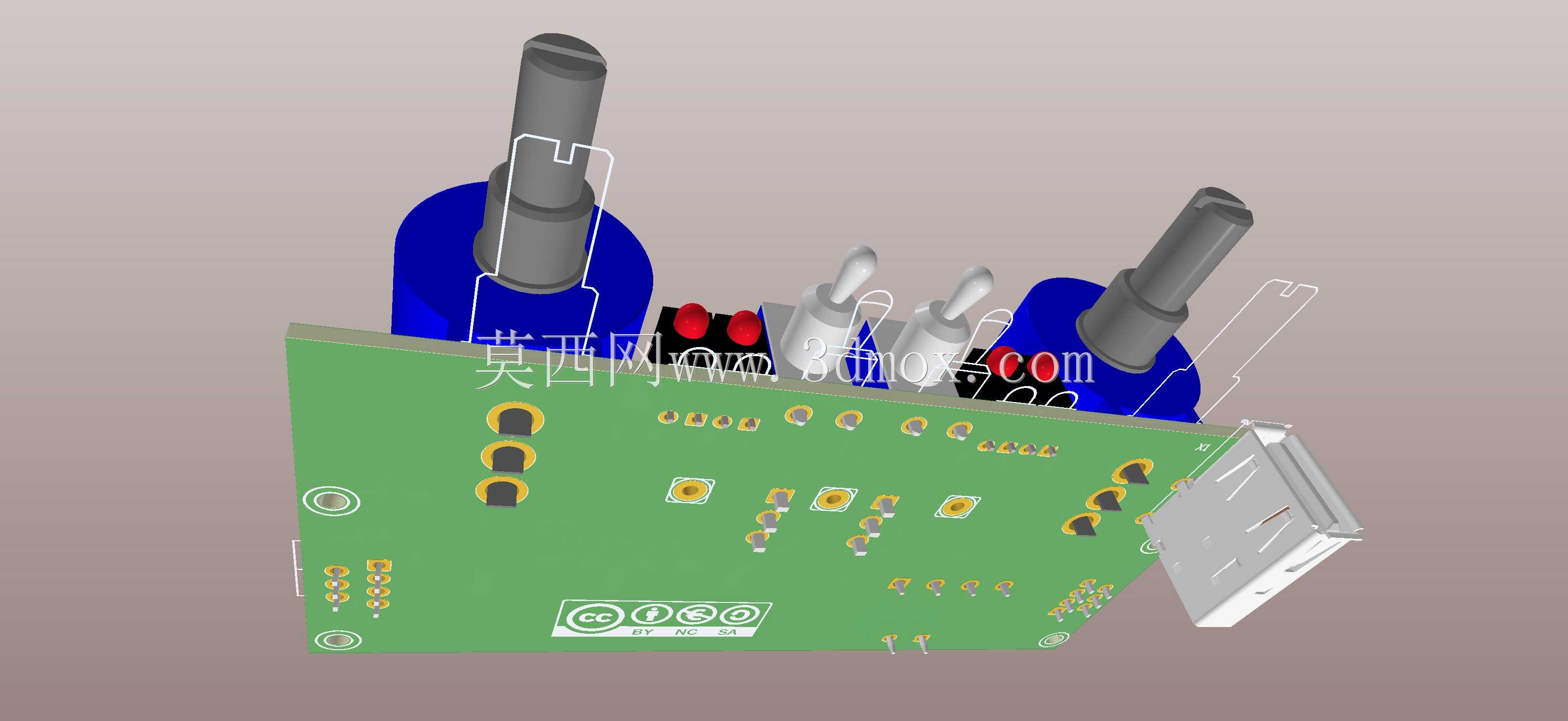

　　电路布局上做了明确的强弱电分区，高压输入回路与低压输出回路之间预留了足够的电气安全间隙，满足安规规范里的爬电距离要求，避免车间环境下的灰尘、凝露导致的高低压之间拉弧短路。板上预留的状态指示LED对应不同的输出回路，工位操作人员能够直观看到每一路输出的供电状态，出现过流保护触发时能够快速定位故障回路，缩短故障排查的时间。可调输出回路的电位器布置在板件的操作侧，对应电源仓面板上的调节孔位，不需要拆开电源仓盖板就能完成输出电压的微调，适配不同外接设备的电压适配需求。

　　从安装适配性来看，板件的元件高度做了统一管控，最高元件的高度不超过电源仓的内部净空高度，安装时不会出现元件与仓壁干涉的问题，板边预留的走线槽位能够让内部线缆沿板边规整排布，不会出现线缆挤压元件引脚导致的短路隐患。焊盘设计兼顾了波峰焊与手工返修的工艺要求，大电流回路的焊盘做了加大处理，能够承受大电流长期工作时的热循环冲击，减少长期使用后焊盘虚焊的概率。针对工作台常见的振动工况，板上的大质量元件，包括电解电容、功率电感都做了点胶加固处理，能够承受工位上工具敲击、设备移动带来的振动冲击，不会出现元件引脚脱焊的问题。

　　实际应用中，这套PCBA能够覆盖绝大多数常规工作台的供电需求，多路独立输出的设计可以同时为多个不同电压等级的工位设备供电，每一路输出都搭载了独立的过流、过压保护机制，单路负载出现故障时不会影响其他回路的正常供电，避免单设备故障导致整个工位断电停摆。电路的转换效率在额定负载下能够达到较高水平，空载功耗控制在较低区间，符合车间工位长期待机的使用需求，减少不必要的电能损耗。
