8MHz贴片式HC-49封装石英晶体谐振器

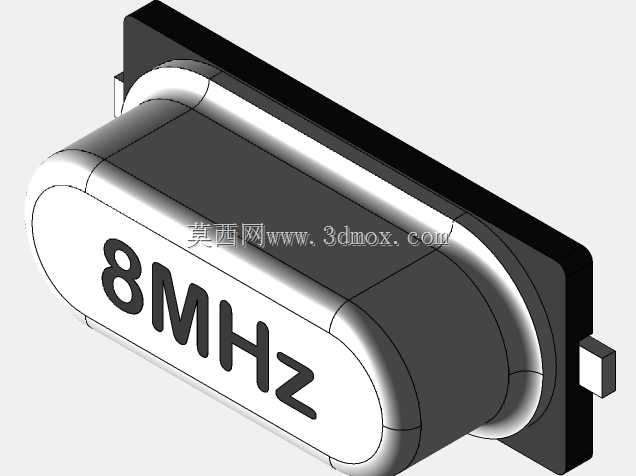

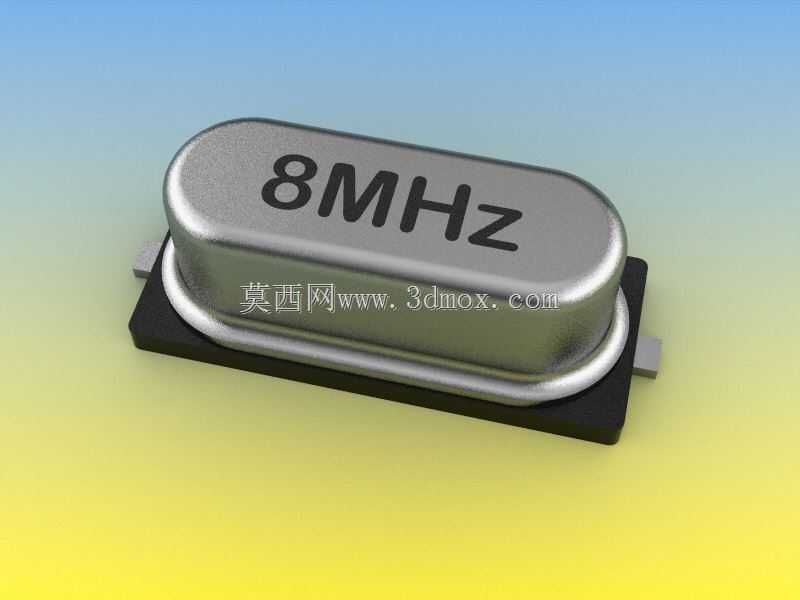

　　在消费电子、工业控制、通讯终端的电路板设计中，时钟基准源是决定整套电路时序稳定性的核心被动元件，HC-49封装的贴片石英晶体正是这类应用场景下普及率极高的频率基准器件。这款8MHz标称频率的贴片晶振，采用行业通用的HC-49/US贴片封装结构，整体外形为两端圆弧过渡的长椭圆柱金属密封外壳，底部搭配黑色绝缘基座与两侧伸出的贴片焊接引脚，金属外壳表面做哑光镀镍处理，既可以屏蔽外界电磁信号对晶体振荡回路的干扰，也能在回流焊接过程中耐受高温冲击，避免封装内部的石英晶片出现应力损伤。从安装边界来看，该器件本体高度为4.3毫米，本体长度11.6毫米，宽度4.8毫米，在PCB布局阶段需要预留足够的焊盘间距与元件占位空间，

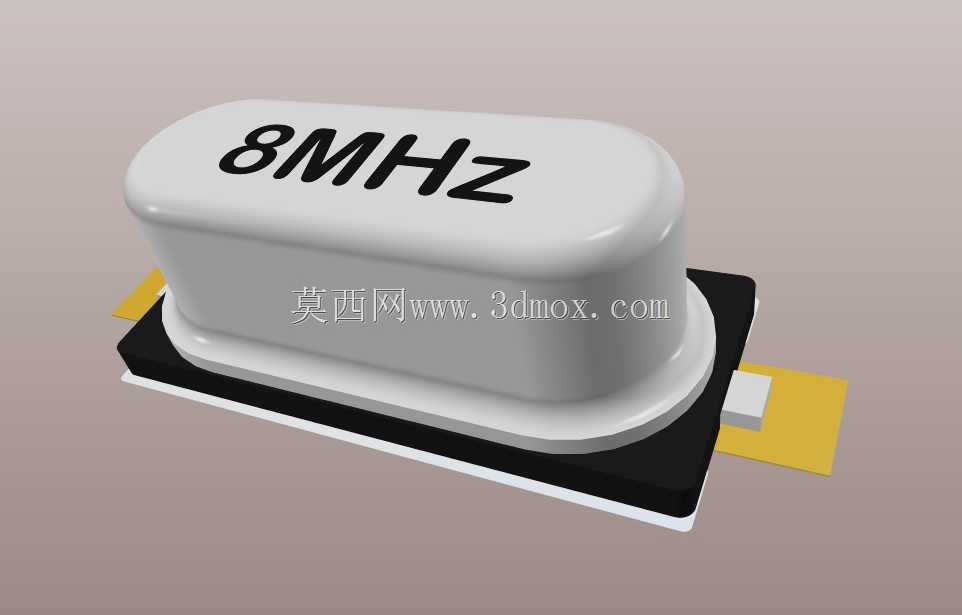

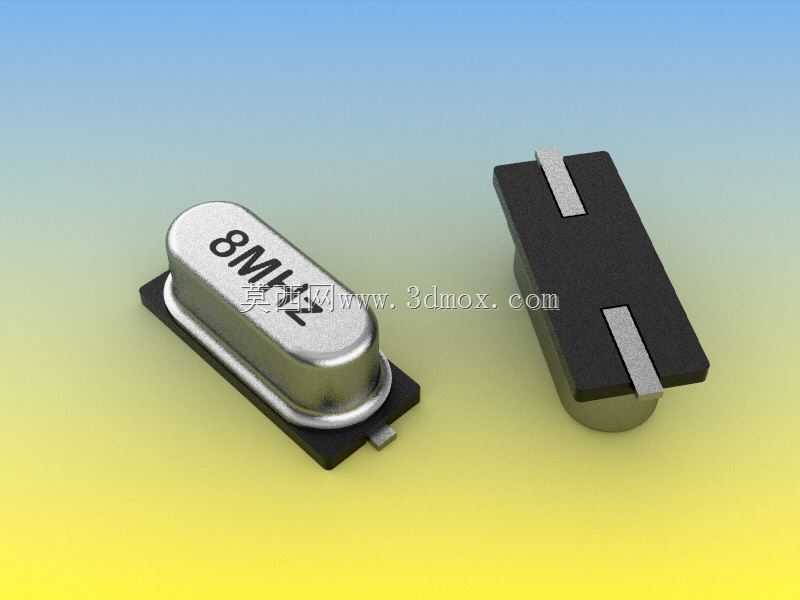

　　两侧引脚的伸出长度经过标准化设计，能够匹配通用SMT贴片机的吸嘴拾取尺寸，适配常规的回流焊温度曲线，不需要额外定制钢网开口，可直接纳入常规贴片元件的BOM清单进行批量生产。设计这类贴片晶振的三维模型时，首先要还原金属外壳与基座的装配公差，金属外壳与黑色基座的配合间隙控制在0.1毫米以内，既符合实际生产中的压装密封工艺要求，也能在三维装配干涉检查时准确判断周边元件的安全距离；外壳表面的频率标识字符采用凹陷蚀刻的结构还原，而非简单的贴图覆盖，能够在结构评审时直观呈现元件的外观细节，避免后期做产品外观渲染时出现标识失真的问题。引脚部分的建模需要严格还原实际的弯折角度与厚度，引脚与基座连接的位置做了圆弧过渡处理，

　　还原实际生产中引脚冲压成型的应力释放结构，在做PCB装配仿真时，可以准确模拟引脚焊盘与PCB锡膏层的接触状态，提前排查立碑、虚焊等SMT工艺风险。在实际电路应用中，这类8MHz晶振常搭配MCU的内部振荡电路使用，为单片机提供稳定的系统时钟，也可用于通讯接口的波特率发生器、音频解码电路的时钟基准等场景，相比直插式的HC-49晶振，贴片封装的结构能够大幅降低元件在PCB上的占用高度，适配轻薄化的电子产品结构设计需求，同时贴片结构的抗振动性能更优，在车载电子、工业手持终端等存在持续振动的使用场景下，不会出现直插元件引脚疲劳断裂的问题。建模过程中对基座底部的平整度也做了还原，基座底面与PCB贴合的平面平面度控制在0.05毫米以内，

　　能够准确模拟元件贴装后的贴合状态，在做整机热仿真时，可以准确计算元件本体与PCB之间的热传导路径，评估晶振在不同工作温度下的频率偏移影响。金属外壳的边缘做了微小的圆角处理，还原实际冲压外壳的工艺特征，避免三维模型出现尖锐直角不符合生产实际的问题，外壳与基座的压合接缝位置做了细微的凸台结构，还原实际封装过程中的密封压痕，让模型的细节还原度能够满足产品宣传渲染、装配工艺培训等多场景的使用需求。对于结构设计工程师而言，准确的晶振三维模型能够在PCB堆叠设计阶段提前规避元件与外壳、屏蔽罩之间的干涉问题，尤其是在设计紧凑型通讯模块、便携数据采集终端这类对内部空间利用率要求极高的产品时，精准的元件尺寸参数能够帮助工程师最大化利用板上空间，不需要反复打样验证元件占位，大幅缩短产品的研发周期。
