太阳能辅助空气制水装置结构设计

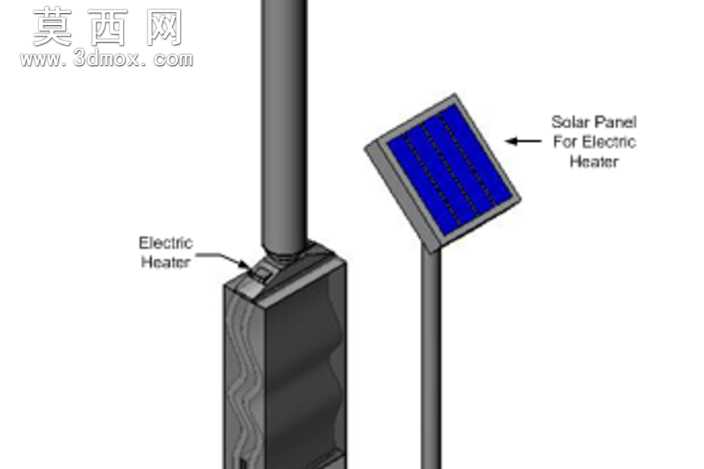

本作品采用SolidWorks2007版本完成全参数化三维建模，整体围绕空气冷凝制水的核心功能展开结构设计，建模过程中严格遵循机械装配逻辑，对各功能模块进行独立零件建模后完成层级化装配约束，确保所有部件无干涉、可实现虚拟运动验证。模型主体包含立式冷凝风道结构、底部集水储水腔体、侧置太阳能供电支架、风道入口电加热模块四大核心部分，建模时对冷凝风道的折流通道做了等比例还原，通过曲面建模工具绘制出风道内部的迂回曲面，精准还原空气在风道内延长停留路径的结构设计，确保冷凝接触面积符合制水效率需求。材质渲染阶段，为立式风道外壳赋予哑光深灰工程塑料材质，模拟户外设备抗老化外壳的质感；太阳能电池板部分采用深蓝色多晶硅面板材质搭配银灰色金属边框，还原光伏组件的真实视觉效果；电加热模块赋予耐高温金属陶瓷材质，突出加热部件的耐热属性；底部集水腔体采用半透明磨砂塑料材质，可直观展示内部储水空间的液位预留结构。结构设计上，装置将空气进气口设置在靠近底部的位置，配合电加热器线圈对进入风道的空气进行预热增湿，侧置的太阳能电池板通过支架调整至最优受光角度，为电加热器提供电力供给，减少外接能源消耗；进入风道的湿空气沿折流通道向上流动过程中，接触到温度较低的绝缘通风内壁面，水汽凝结在内部表面形成水滴，水滴沿壁面滑落汇入底部的渔盆形集水腔，最终通过预设的出水管路完成收集。建模过程中对各连接部位做了细节处理，包括太阳能板支架的角度调节铰接结构、电加热器与风道壁面的密封安装结构、集水腔与出水管的快接接口结构，所有零件的壁厚、安装孔位均按照实际加工标准设置参数，既保证模型的视觉还原度，也具备结构合理性，可用于原理展示、结构优化参考以及相关制水设备的方案验证。
