传统铁匠锁具及配套五金构件结构设计

　　这套锁具及配套铁匠用品的三维结构设计，核心围绕民用场景的实际锁闭需求展开，覆盖了从户外庭院门、仓储侧门到老式工具箱等多类需要机械锁止的应用场景，区别于现代工业化量产的弹子锁结构，这套构件保留了传统铁匠锻打锁具的结构逻辑，同时在配合公差上做了适配现代加工的参数优化，能直接对接线切割、普通铣床的小批量加工流程，不需要开模即可完成单件生产。

　　从功能特性来看，整套构件包含锁体外壳、锁舌止动结构、配套钥匙以及配套的锁扣安装片，锁体采用侧装式固定逻辑，安装时不需要在门板上开大面积沉槽，仅需要钻出两个固定螺丝孔与一个锁舌通行孔即可完成装配，适配厚度在20mm到50mm之间的木质、薄金属门板，安装边界的容错空间较大，即使门板存在1-2mm的平面度误差，也可以通过配套的垫片调整锁体位置，不会出现锁舌卡滞的问题。锁舌的伸出长度设计为18mm，锁闭状态下能完全卡入门框配套的锁扣盒内，抗侧向撬动的受力截面厚度达到6mm，日常使用中能承受普通外力冲击，不会轻易出现锁舌变形导致的开锁故障。

　　设计过程中优先考虑了实际使用的可靠性，锁体内部的止动簧片采用弯折式一体化结构，没有额外的细小拼接零件，避免长期使用后零件脱落导致的锁具失效，钥匙的齿形结构与锁芯内部的挡片做了一一对应的限位设计，插入钥匙旋转45度即可带动锁舌完成收放动作，旋转行程的末端做了硬限位结构，不会出现旋转过度导致内部构件脱位的问题。考虑到户外使用的场景，锁体外壳的接缝处做了错位搭接设计，雨水不会直接渗入内部的簧片位置，能减少长期户外使用后的锈蚀卡滞概率，不需要频繁加注润滑油也能保持顺畅的开锁手感。

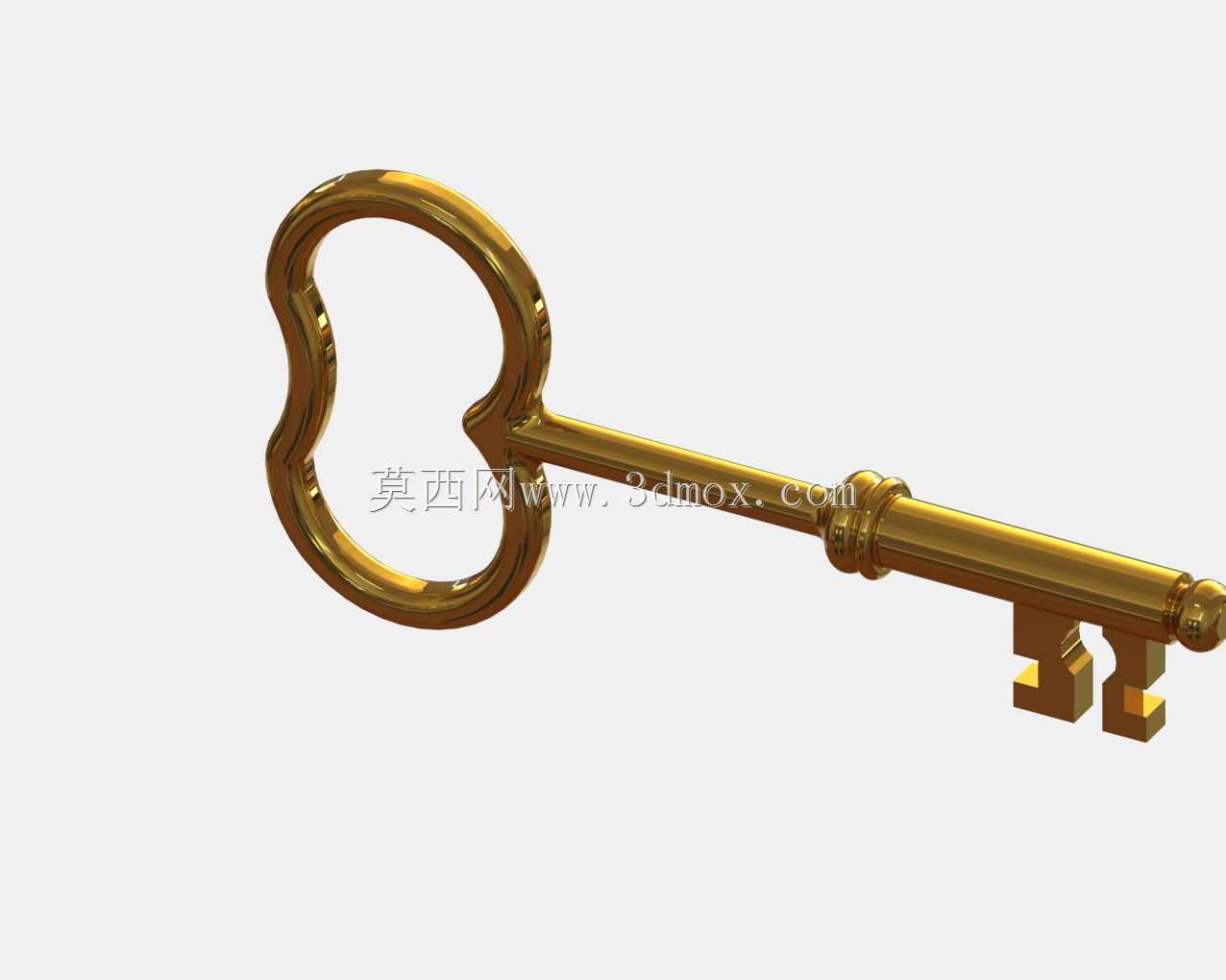

　　外形尺寸上，锁体主体的外轮廓尺寸为82mm长、46mm宽、22mm厚，边缘全部做了R3的圆角处理，没有尖锐的棱角，安装后不会剐蹭过往人员的衣物，配套的锁扣盒尺寸为40mm长、25mm宽、15mm厚，沉孔设计让固定螺丝安装后完全藏于扣盒内部，不会突出表面影响门体闭合。配套的钥匙总长65mm，握持端做了加宽的扁位结构，戴薄手套操作时也能顺利施加旋转力矩，不会出现打滑的问题。

　　在结构配合的细节上，锁舌与锁体导向孔的配合间隙控制在0.2mm，既保证滑动顺畅，又不会因为间隙过大出现锁舌晃动的旷量，锁舌的端面做了15度的导向斜角，门体闭合时即使门框与门的位置存在少量错位，锁舌也能顺着斜面顺利滑入锁扣盒，不需要刻意对准位置就能完成自动锁闭。内部的簧片采用65Mn材质的等效结构设计，弹性形变行程预留了3mm的冗余量，长期反复按压也不会出现塑性变形，整套构件的所有棱角都做了去毛刺处理的结构设计，加工完成后只需要简单打磨表面即可投入使用，不需要额外的倒角工序。

　　不同于现代精密锁具复杂的内部结构，这套锁具的零件全部采用规则的几何外形，没有复杂的曲面结构，普通的机加工门店甚至具备锻打条件的铁匠铺都能完成生产，维修时也可以直接加工替换损坏的单个零件，不需要整体更换锁具，适配县域、乡镇地区维修配件获取不便的使用场景，同时结构本身的辨识度高，也可以作为复古风格装修的装饰性五金构件使用，兼顾实用功能与装饰效果。安装时的定位逻辑也做了简化，锁体上预留的两个固定孔中心距为60mm，与市面上常见的老式挂锁锁扣安装孔距通用，替换旧锁时不需要重新在门板上钻孔，直接对准原有孔位即可完成固定，大幅降低了更换安装的操作难度。
