紧凑型卡扣式机械抓取锁结构设计

　　这类小型抓取锁在工业场景里的应用覆盖面比常规想象中更广，小到通讯机柜的侧门快装、小型自动化设备的检修舱门扣合，大到工装夹具上的工件快速锁止、轻型输送线旁的防护挡板固定，都能见到这类结构的身影。它的核心作用是替代传统的螺栓紧固或者搭扣锁，在需要频繁开合、手动操作的部位，实现无工具快速锁止与解锁，同时保证锁合状态下的连接可靠性，不会因为设备运行的轻微振动出现松脱。

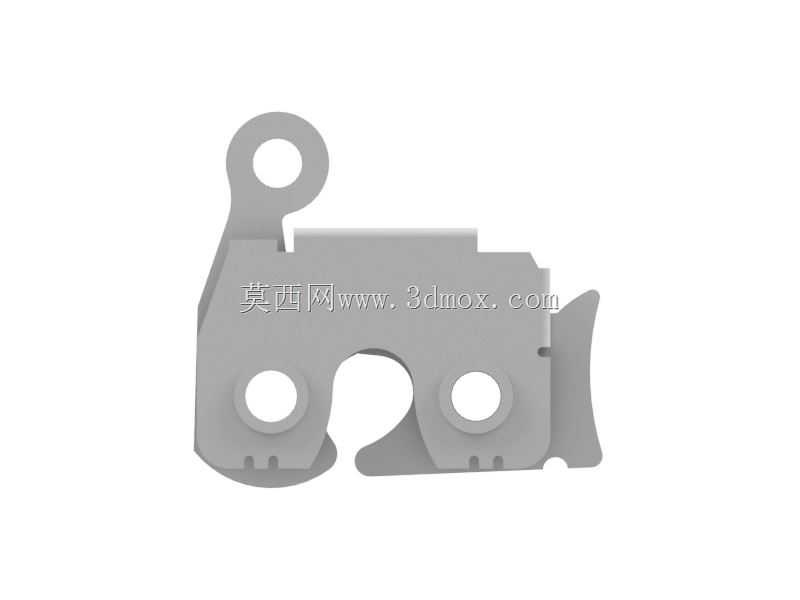

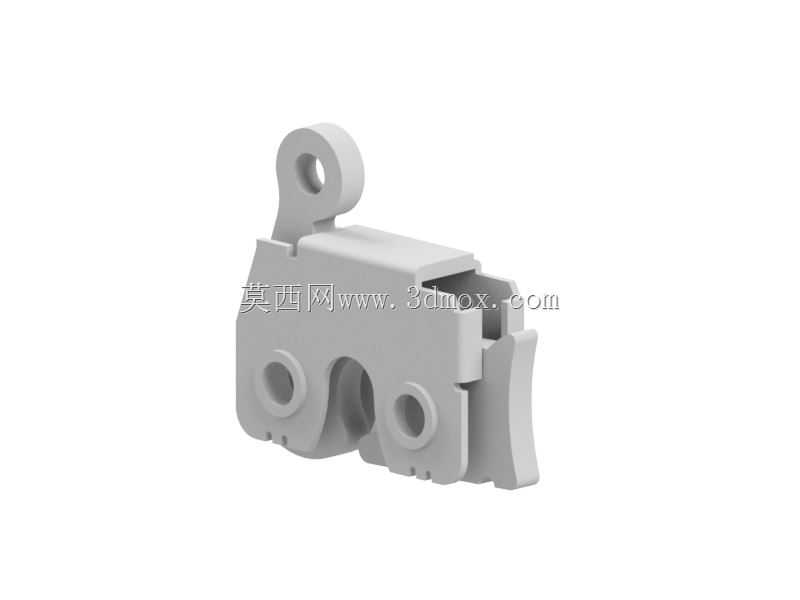

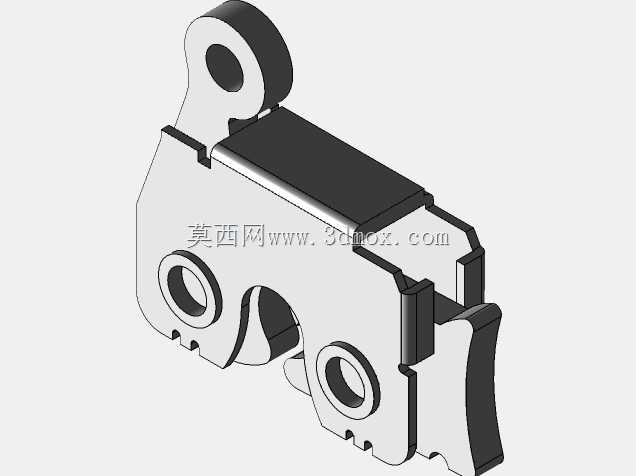

　　从功能特性上看，这款锁采用的是卡扣式触发锁止逻辑，锁钩部分做了弧形导向面设计，当被锁合件压向锁体时，不需要额外操作锁具本身，依靠压力就能推动锁钩转动让位，待被锁合件到位后，锁钩在内部弹性元件的作用下自动回弹卡入对应卡槽，完成锁止动作；解锁时只需要拨动侧边的解锁拨片，就能带动锁钩脱离卡槽，实现快速开启。锁体上预留的三个安装孔位做了沉台处理，安装时螺丝头可以完全没入锁体平面，不会突出表面干涉周边部件的运动，也能避免螺丝头剐蹭操作人员。

　　设计这款锁结构的时候，首先要考虑的是安装边界的适配性，锁体整体采用薄型冲压钣金结构，整体厚度控制在较小范围内，能够嵌入到壁厚较薄的机柜或者设备侧板内部，不会在设备外部突出过多影响外观或者造成磕碰。上方的带孔挂耳是为了适配辅助解锁拉索的安装，在一些操作人员无法直接触碰到锁体的安装位置，比如设备内部的舱门、高处的机柜挡板，可以通过拉索连接到这个挂耳，在外部拉动拉索就能完成解锁，不需要额外设计复杂的传动结构。

　　锁体中间的镂空结构不是单纯为了减重，一方面是给锁钩的转动预留足够的活动空间，避免锁钩转动过程中与锁体本体发生卡滞，另一方面也能减少锁体与被锁合件的接触面积，在有粉尘或者轻微凝露的使用场景下，不容易因为积灰或者水渍造成锁件粘连，提升恶劣工况下的使用可靠性。两个对称的主安装孔位间距做了标准化设计，能够适配市面上多数通用小型机柜的安装孔距，不需要用户在安装时重新打孔调整，降低现场改装的工作量。

　　锁钩的卡合面做了小角度的倒钩处理，锁合状态下倒钩面与被锁合件的卡槽面形成自锁角度，哪怕锁体内部的弹性元件出现轻微的弹力衰减，也不会因为外部的拉力导致锁钩自行滑脱，只有主动拨动解锁拨片带动锁钩转动超过自锁角度，才能完成解锁动作。侧边的解锁拨片做了圆弧过渡处理，手动操作的时候不会划伤手指，拨片的突出高度经过反复调整，既保证足够的操作力矩，不会因为拨片过短导致操作时打滑，也不会因为突出过多在设备安装时与周边部件发生干涉。

　　在实际选型使用的时候，需要注意这款锁的承载上限，它属于轻型锁紧机构，适合用于防护门、检修盖板这类没有大载荷的部件锁止，不能用于承重结构的连接固定。安装时要保证锁体与被锁合件的卡槽对中偏差控制在合理范围内，偏差过大会导致锁钩无法顺利卡入卡槽，或者锁合后出现旷量，在设备振动时产生异响。锁体的材质一般采用冷轧钢冲压成型，表面做镀锌或者喷塑处理，具备基础的防锈能力，在普通室内工业环境下可以长期使用，如果是在户外或者高腐蚀环境下使用，还需要额外做表面防腐处理或者更换不锈钢材质的版本。

　　建模过程中对各个转动部件的配合间隙做了精准控制，锁钩与锁体转轴之间的间隙既不能过大导致锁钩晃动，也不能过小导致转动卡滞，内部弹性元件的安装槽位尺寸经过反复校核，保证弹性元件的伸缩行程刚好匹配锁钩的转动角度，不会出现弹簧过压或者行程不足的问题。锁体上的所有折弯边都做了内R角处理，避免冲压加工时出现应力集中导致折弯处开裂，同时也能去除加工后的锐边，提升装配过程的安全性。
