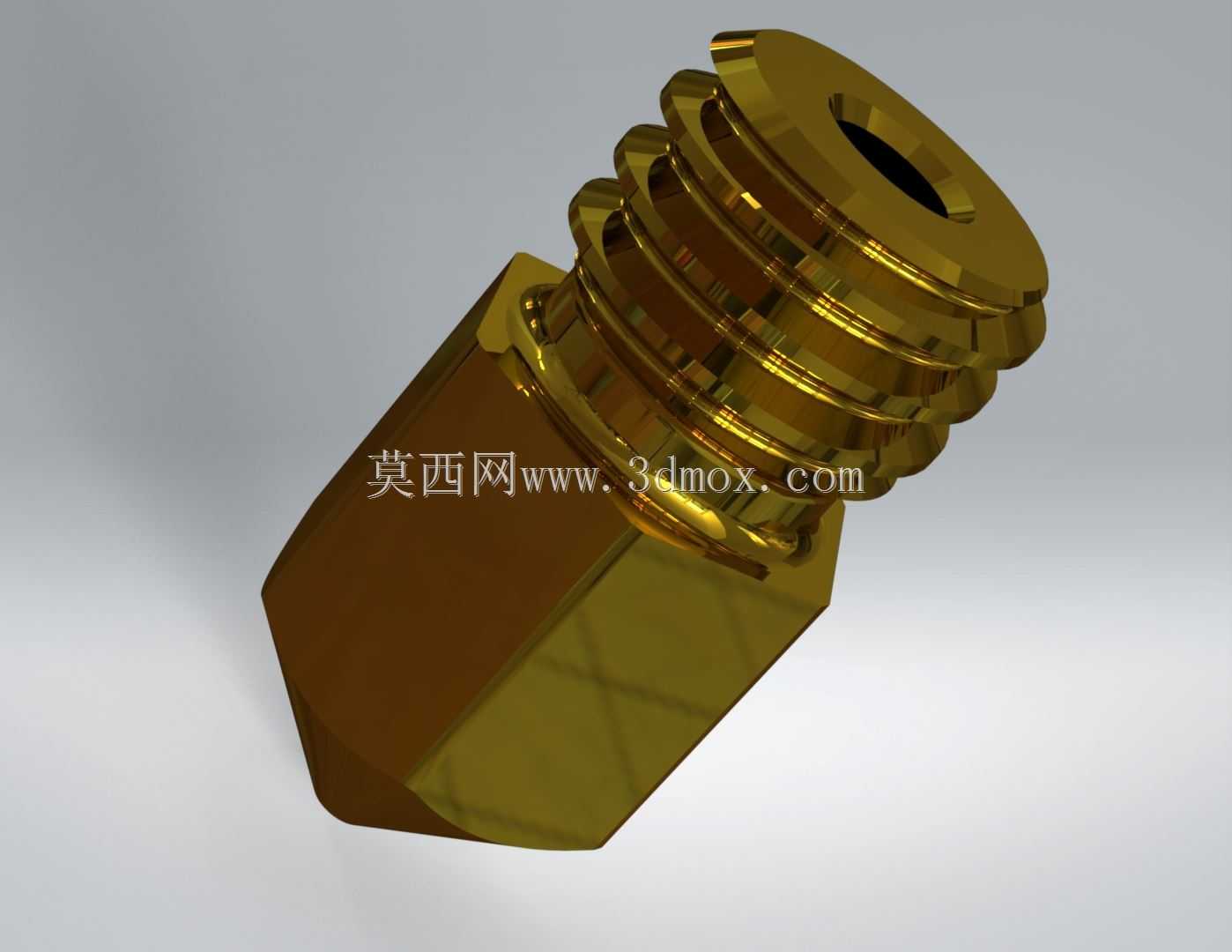

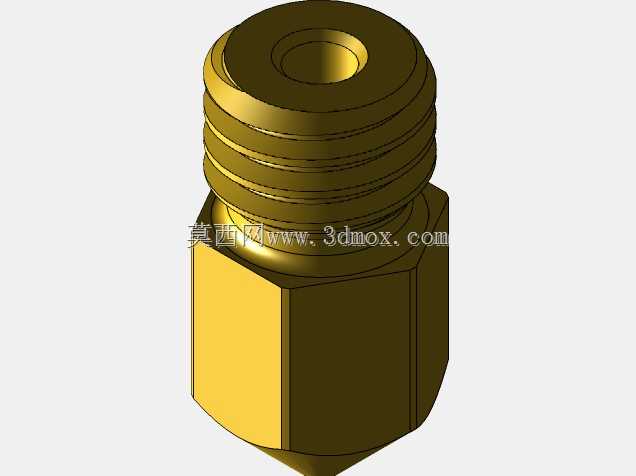

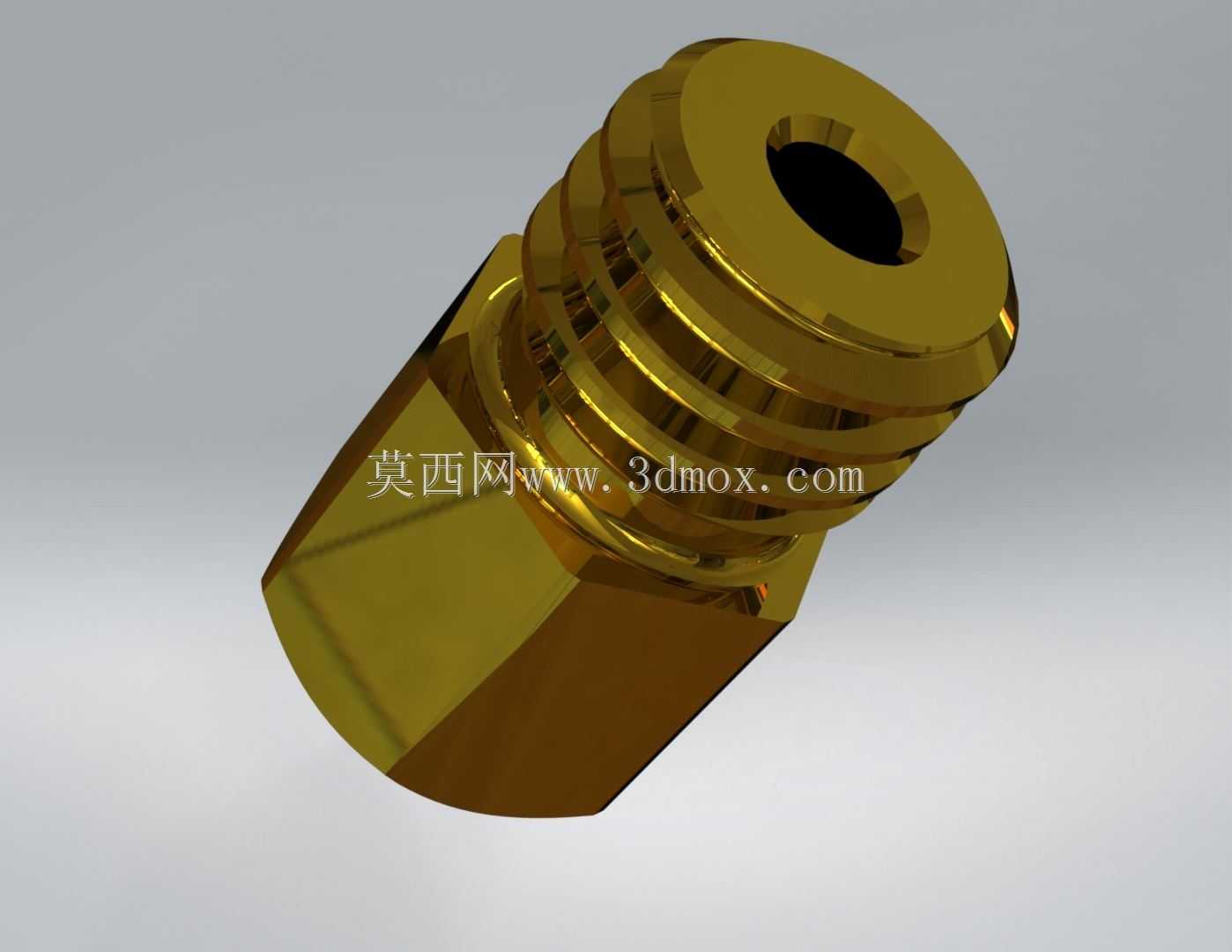

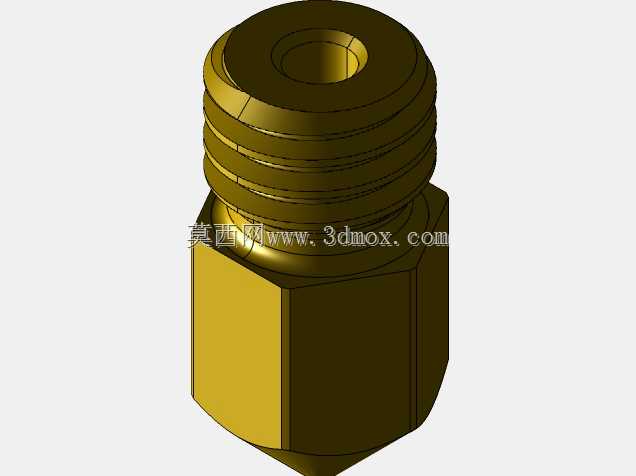

创想三维MK8型0.4mm黄铜挤出喷嘴结构

　　在桌面级FDM熔融沉积成型设备的挤出系统中，喷嘴是直接决定成型精度、出丝稳定性与耗材适配范围的核心终端零件，本次建模的MK8规格0.4mm喷嘴，是目前消费级3D打印设备中应用覆盖面最广的通用挤出配件，适配绝大多数采用MK8挤出机构的桌面机型，可兼容PLA、ABS、PETG、TPU等多种主流打印耗材，日常打印场景下可稳定支撑0.1mm到0.3mm层厚的成型作业，兼顾细节表现力与打印效率。从实际装机的功能逻辑来看，喷嘴的核心作用是将加热块传导来的热量均匀传递给送入的丝材，让固态耗材充分熔融后，通过端部的精密小孔均匀挤出，按照切片路径堆叠成型。建模过程中首先要卡准安装边界尺寸：上部的外螺纹段严格匹配MK8挤出头的加热块安装螺纹规格，

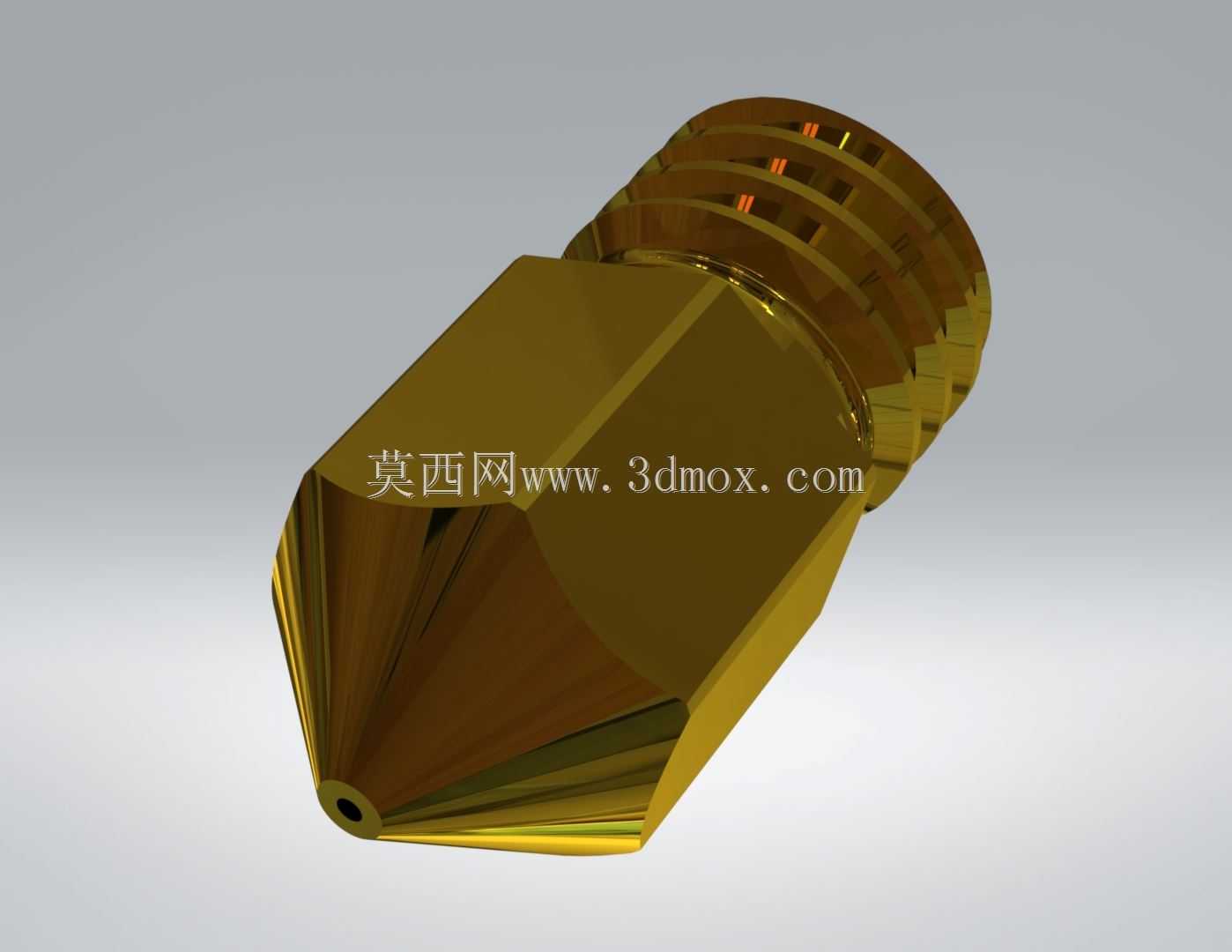

　　拧入深度刚好贴合加热块的安装孔位，既保证螺纹啮合长度足够、不会在打印过程中因持续受热震动出现松退漏料，也不会因为拧入过深顶碰喉管，造成送丝路径卡滞。中部的六角结构尺寸严格适配常用的小号开口扳手，保证拆装时的受力面足够，不会因为拧动时打滑造成边角磨损，日常维护更换时可以快速施力拧紧或拆卸，不需要借助特殊工装。外形设计上，喷嘴下部的锥面角度经过反复校准，一方面要保证锥面有足够的长度，让打印过程中挤出的丝材不会粘连在喷嘴外壁，减少打印时的挂丝、带料问题，避免模型表面出现多余的料丝瑕疵；另一方面锥面的收窄角度要配合端部的出丝孔，让挤出的熔融丝材可以垂直落在打印平台上，不会因为锥面过度遮挡影响小件打印或者悬空结构的成型效果。端部的0.

　　4mm出丝孔是整个零件的精度核心，建模时严格保证孔道的同轴度，从上部的进料大孔到端部的出丝小孔，过渡段做平滑的锥面收敛，没有台阶或死角，避免耗材在流道内残留造成碳化堵头，这也是日常使用中喷嘴最容易出现故障的位置——如果流道设计有台阶，耗材长时间受热碳化后会逐渐堆积，最终堵死出丝孔，造成出丝不畅甚至断料。材质选择上这类喷嘴普遍采用黄铜加工，是因为黄铜的导热系数足够高，可以快速将加热块的热量传递到喷嘴端部，保证熔融区的温度均匀，不会出现端部温度不够、丝材熔融不充分造成的出丝不均，同时黄铜的切削加工性能好，能够稳定加工出高精度的0.4mm小孔，加工成本也相对可控，适合作为桌面设备的常规消耗配件。建模时还要注意上部进料端的内孔尺寸，

　　要和喉管的出料端紧密贴合，对接处没有错位缝隙，避免耗材在对接位置溢出，造成喉管和喷嘴粘死，后续维护无法拆卸。实际装机测试中，这类喷嘴的安装扭矩需要控制在合理范围，扭矩过大会造成螺纹滑牙或者喷嘴断裂，扭矩过小则会出现漏料，所以六角面的尺寸设计也要考虑常规扳手的施力力矩，让操作人员可以凭手感判断拧紧程度。另外喷嘴的外壁光洁度也会影响打印效果，建模时保证外表面没有多余的凹槽或凸起，减少打印过程中溢出的耗材附着在喷嘴外壁的概率，降低模型被带歪的风险。对于结构设计从业者来说，这类通用配件的建模核心不是做外观造型，而是把所有安装配合、功能实现的尺寸边界卡准，每一段结构都对应实际使用中的功能需求，没有多余的设计，也不能遗漏关键的配合尺寸，这样建出来的模型才能直接用于配件加工、装配模拟或者设备改装的结构验证，不会出现和实际装机尺寸不符的问题。
