SMT型PLCC32IC插座结构设计

　　在消费电子、工业控制板卡、通讯终端设备的PCB组装环节，PLCC封装IC的表面贴装固定一直是板级连接可靠性的关键节点，这款SMT型PLCC32IC插座，正是针对32引脚PLCC封装芯片的板端载接需求开发的贴片式连接部件，区别于传统通孔插装的PLCC座，它完全适配回流焊工艺，不需要在PCB上钻设过孔，能够大幅提升高密度单板的布线利用率，减少板面钻孔带来的层间信号干扰风险。从实际应用场景来看，这类插座广泛用在需要频繁更换PLCC封装芯片的调试板、可编程逻辑器件载板、老旧通讯设备的芯片升级改造场景中，比如早期的程控交换接口板、工业PLC的扩展存储模块板、嵌入式开发的验证板上，都能见到同规格插座的身影，

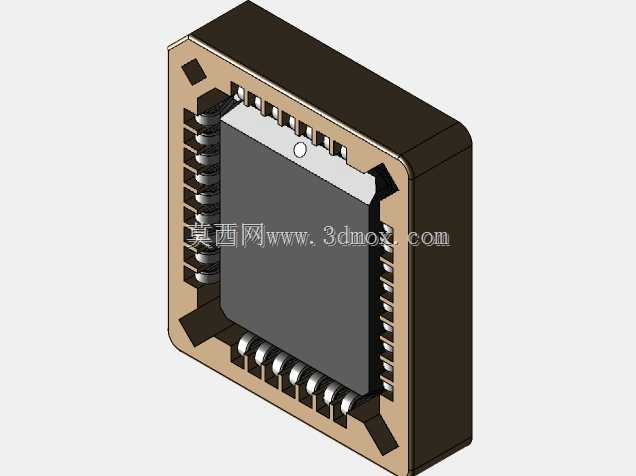

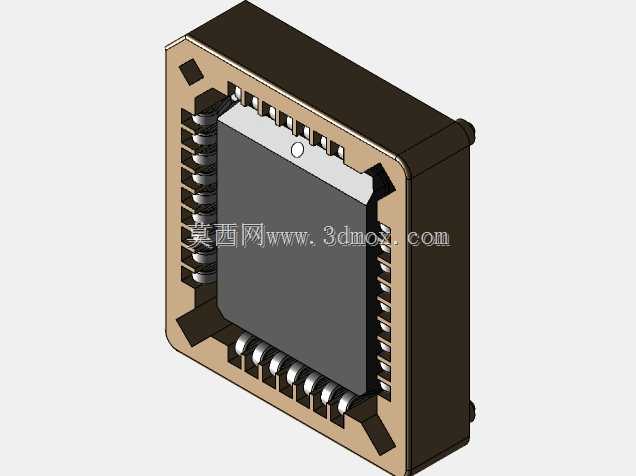

　　它既可以实现IC与PCB的可靠电气连接，又能避免芯片直接焊接后拆换困难的问题，降低芯片反复拆焊导致的焊盘脱落、引脚损伤概率。从功能特性上看，这款插座采用耐高温绝缘基座搭配弹性接触端子的结构，基座的边角设置了导向定位斜角，能够在芯片安装时引导引脚精准对位，避免插装过程中引脚弯折；每个接触端子都做了预压弹性设计，在芯片压入后能够提供稳定的接触正压力，保证在振动、温变环境下的连接可靠性，不会出现接触瞬断的问题；基座的外围设置了焊盘定位凸台，贴装时能够与PCB上的丝印框精准匹配，减少回流焊过程中的元件偏移风险。设计思路上，这款插座完全遵循SMT贴片工艺的生产要求，所有外露焊接端都做了平贴焊脚设计，焊脚的共面度控制在贴片工艺允许的公差范围内，

　　能够适配全自动贴片机的吸嘴取料、视觉对位流程；基座内部的端子排布严格对应PLCC32封装的引脚间距，每一侧的引脚数量、引脚间距都和标准PLCC32芯片完全匹配，芯片装入后不会出现引脚错位、虚接的问题；插座的整体高度做了压缩设计，在保证端子弹性行程的前提下尽可能降低贴装后的板面高度，适配薄型化电子设备的内部堆叠要求，不会和周边的贴片电容、电阻或者结构件产生空间干涉。从外形尺寸与安装边界来看，这款插座的外轮廓尺寸完全匹配标准PLCC32的封装占位，PCB设计时可以直接调用标准PLCC32的封装库进行焊盘设计，不需要单独定制封装；插座的四个角设置了防呆结构，其中一个角的定位缺口尺寸和其余三个角存在差异，

　　能够避免芯片反向插装导致的电路烧毁问题；安装时需要注意，插座周边3mm范围内不要布置高度超过插座本体的元件，避免芯片压入时产生干涉，焊盘的设计需要遵循SMT工艺的最小间距要求，保证回流焊时焊锡能够均匀浸润焊脚，不会出现连锡、虚焊的问题。在实际选型使用中，这类插座的接触端子通常采用镀金处理，能够降低接触电阻，提升抗氧化能力，适合在长期通电的工业级设备上使用，绝缘基座采用耐高温LCP材质，能够承受无铅回流焊的峰值温度，不会在焊接过程中出现基座变形、端子移位的问题。对于结构工程师和硬件设计人员来说，在板卡设计阶段选用这类插座，需要提前确认插座的贴装高度、焊盘尺寸与周边结构件的间隙，尤其是在有外壳屏蔽罩的板卡上，要核算屏蔽罩内的净空高度，避免插座装入芯片后顶到屏蔽罩；同时在PCB布线时，插座下方的走线路径需要避开焊盘位置，防止焊接时焊锡渗漏导致线路短路。这款插座的结构设计充分考虑了量产组装的便利性，不管是全自动贴片生产还是小批量手工焊接，都能获得稳定的组装良率，弹性端子的插拔寿命能够满足多次芯片更换的需求，在调试阶段反复插拔芯片也不会出现端子松弛、接触不良的问题。
