通讯设备配套钣金结构组件设计方案

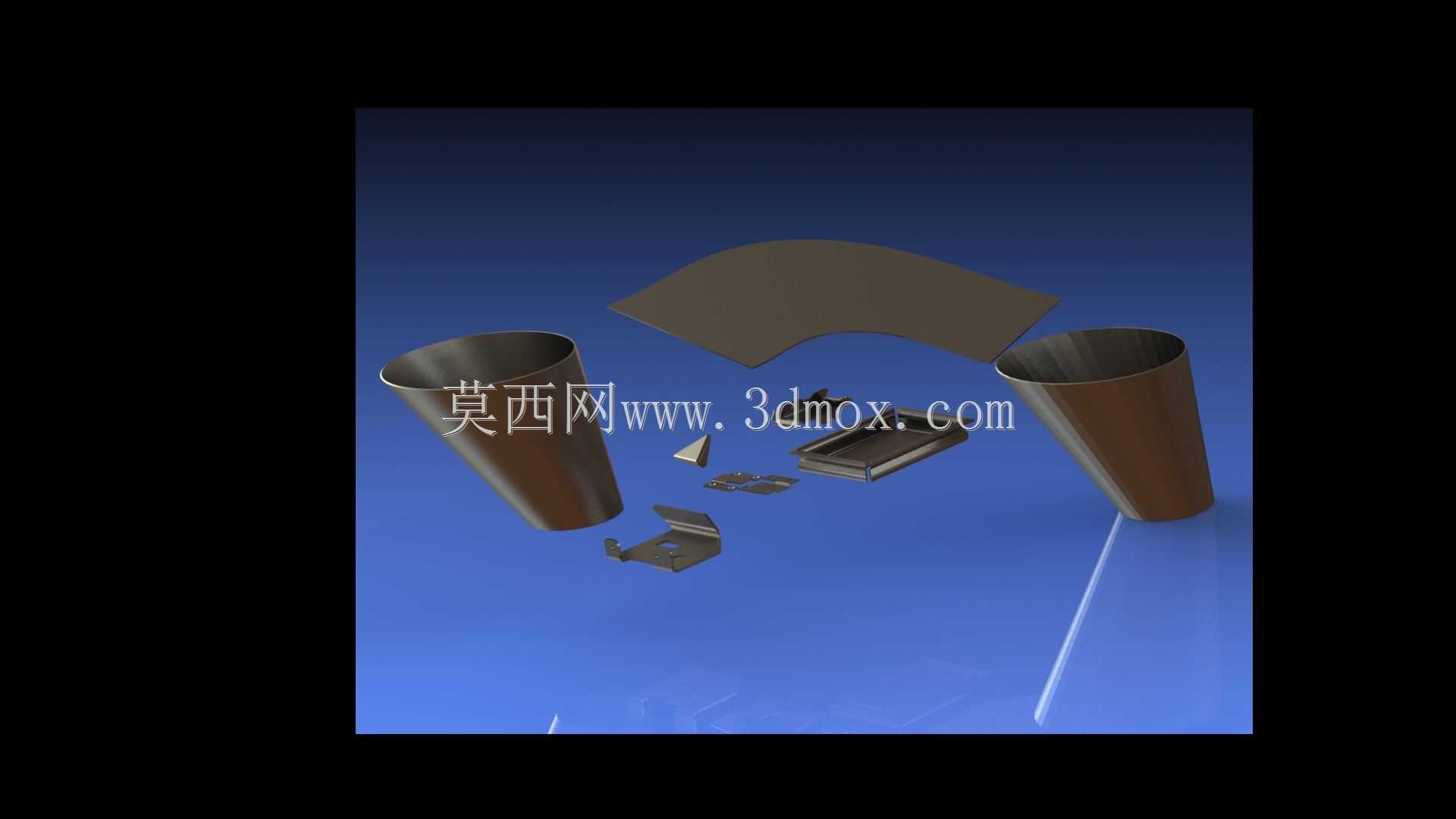

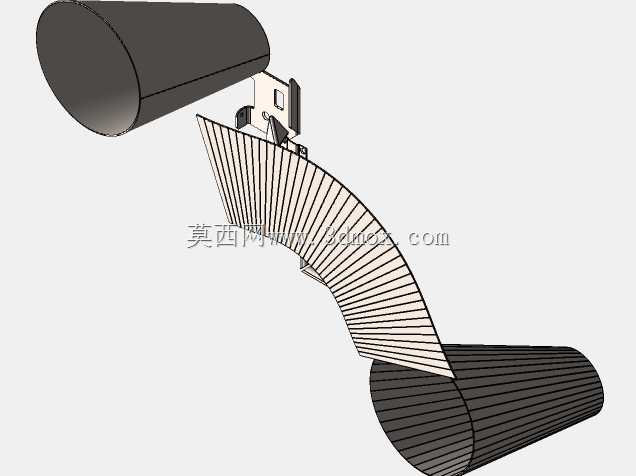

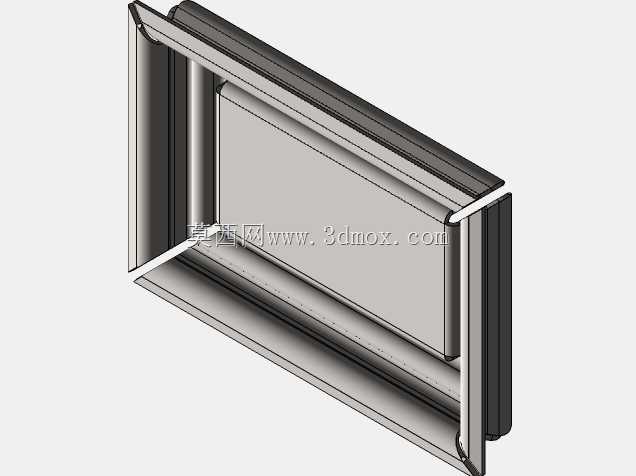

　　这套钣金结构组件主要面向户外小型通讯基站、便携通讯中继设备的配套防护与支撑场景，在野外临时通讯布控、厂区内部信号补点、应急通讯保障作业中都能适配使用。不同于常规规整钣金机柜的设计思路，这套组件采用了双锥形支撑座搭配弧形上盖的结构布局，两个锥形支撑件承担整个组件的竖向承重，底部预留的安装孔位可以直接适配标准通讯杆的顶部固定法兰，不需要额外加工转接支架，安装时只需要对齐孔位穿入紧固件即可完成固定，能大幅缩短现场布装的作业时长。弧形上盖采用大曲率曲面成型工艺，边缘做了向内的卷边处理，既可以提升钣金件自身的结构刚度，避免薄板材在户外强风环境下出现共振变形，也能让雨水顺着曲面自然滑落，不会在表面积水渗透到内部的通讯元件区域，

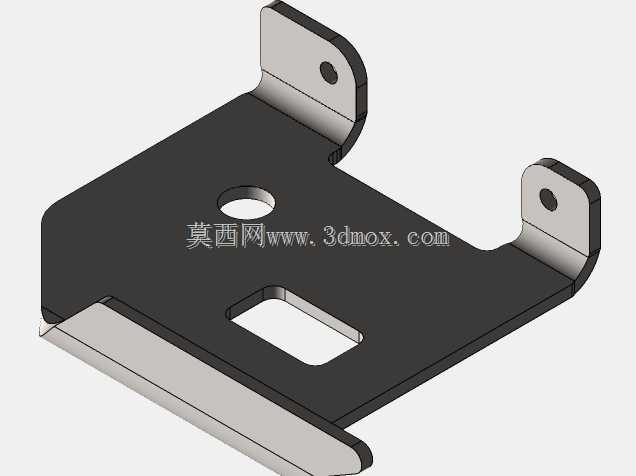

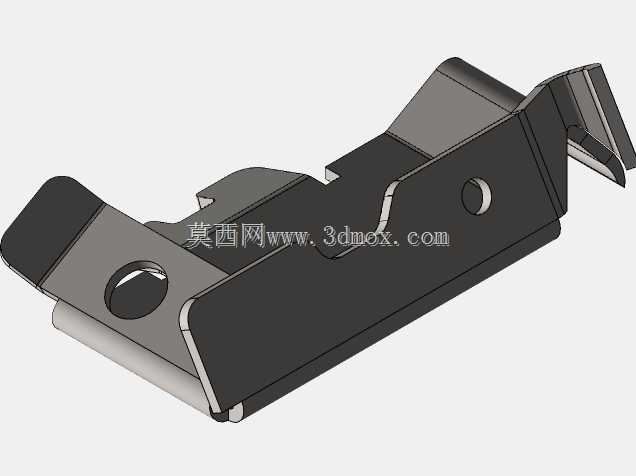

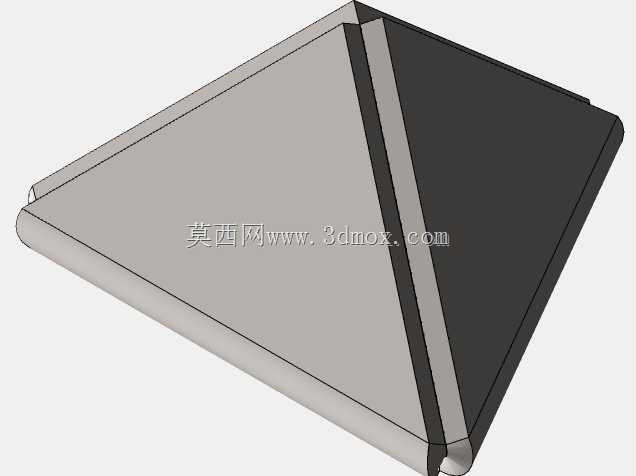

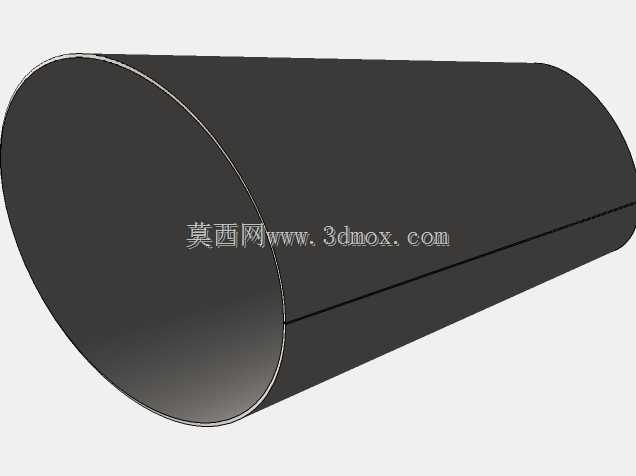

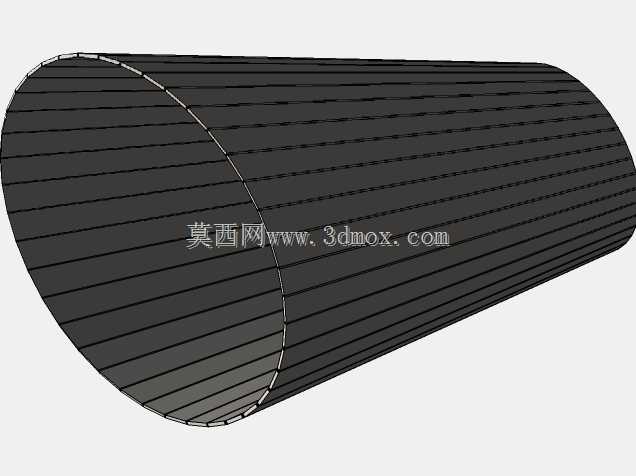

　　卷边位置还预留了密封胶条的安装槽，装配时嵌入三元乙丙胶条就能实现IP65级的防护效果，满足户外露天使用的防水防尘要求。组件拆分出的小型连接片、卡扣件，分别对应内部通讯模块的固定、线缆的走线约束功能，每个小冲压件的折弯角度都经过反复校核，装配时不需要二次修配，就能精准卡在预设的卡槽位置，卡扣的弹性变形量控制在钣金材料屈服强度的70%以内，反复拆装十次以上也不会出现塑性变形或者断裂的问题。设计过程中优先考虑了钣金加工的工艺可行性，所有曲面的成型都可以通过常规的数控折弯搭配简易成型模完成，不需要投入高额的定制冲压模具，小批量试制阶段就能快速产出合格样件，大幅压缩前期的研发打样周期。两个锥形支撑件的锥度设置为1:8，

　　既保证了底部安装位置的足够接触面积，也能缩小上部与弧形盖连接的截面尺寸，减少整体的迎风面积，降低强风环境下的风阻载荷，支撑件内部预留了穿线空腔，通讯馈线、电源线都可以从支撑件内部穿过，避免线缆外露被紫外线老化或者被外力破坏。弧形上盖的曲率半径经过多轮仿真验证，在12级强风载荷下，曲面的最大变形量不超过0.2mm，不会因为形变挤压到内部安装的通讯电路板，上盖与支撑件的连接位置采用隐藏式螺钉设计，螺钉孔全部设置在组件内侧，外部看不到裸露的紧固件，既提升了整体的外观整洁度，也能避免螺钉长期暴露在户外出现锈蚀卡死的问题。整套组件的安装边界控制在直径320mm、高度280mm的圆柱空间内，不会占用过多的杆顶安装空间，

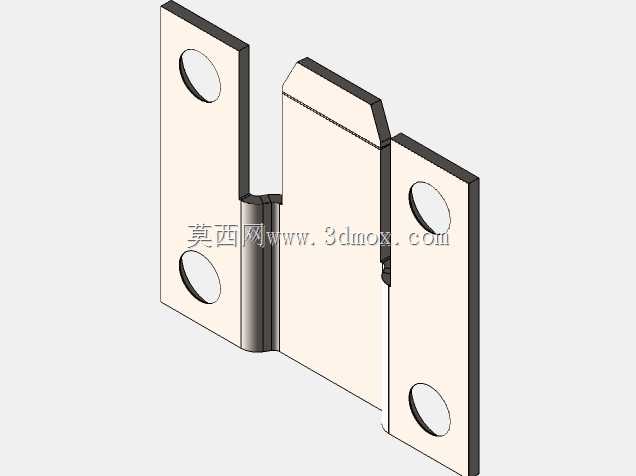

　　旁边预留的位置还可以加装天线、信号放大器等配套配件，各个钣金件的板材厚度根据受力情况做了差异化设置，承重的锥形支撑件采用1.5mm厚的冷轧钢板，弧形上盖采用1.2mm厚的板材，小型卡扣件采用0.8mm的板材，在保证整体结构强度的前提下尽可能控制整体重量，整套组件总重量控制在2.1kg，单人就能完成高空安装作业，不需要额外的吊装辅助。组件表面处理采用户外级静电喷塑，涂层厚度控制在60-80μm，盐雾测试可以达到500小时无锈蚀，适配沿海高湿、高盐雾的使用环境，所有的折弯内角都设置了R0.5的圆角，避免应力集中导致的钣金开裂问题，拼接位置的公差控制在±0.1mm，装配后拼接缝隙均匀，不会出现错位、缝隙大小不一的问题。内部的小型固定片上预留了不同规格的安装孔，可以适配不同尺寸的通讯模块、电源模块的固定需求，不需要针对不同型号的内部元件重新加工钣金件，提升了整套结构的通用适配性，走线卡扣的间距设置为80mm，可以将内部线缆规整固定，避免设备运输过程中线缆晃动拉扯焊点导致的接触不良问题。
