不锈钢卧式单级离心泵结构设计

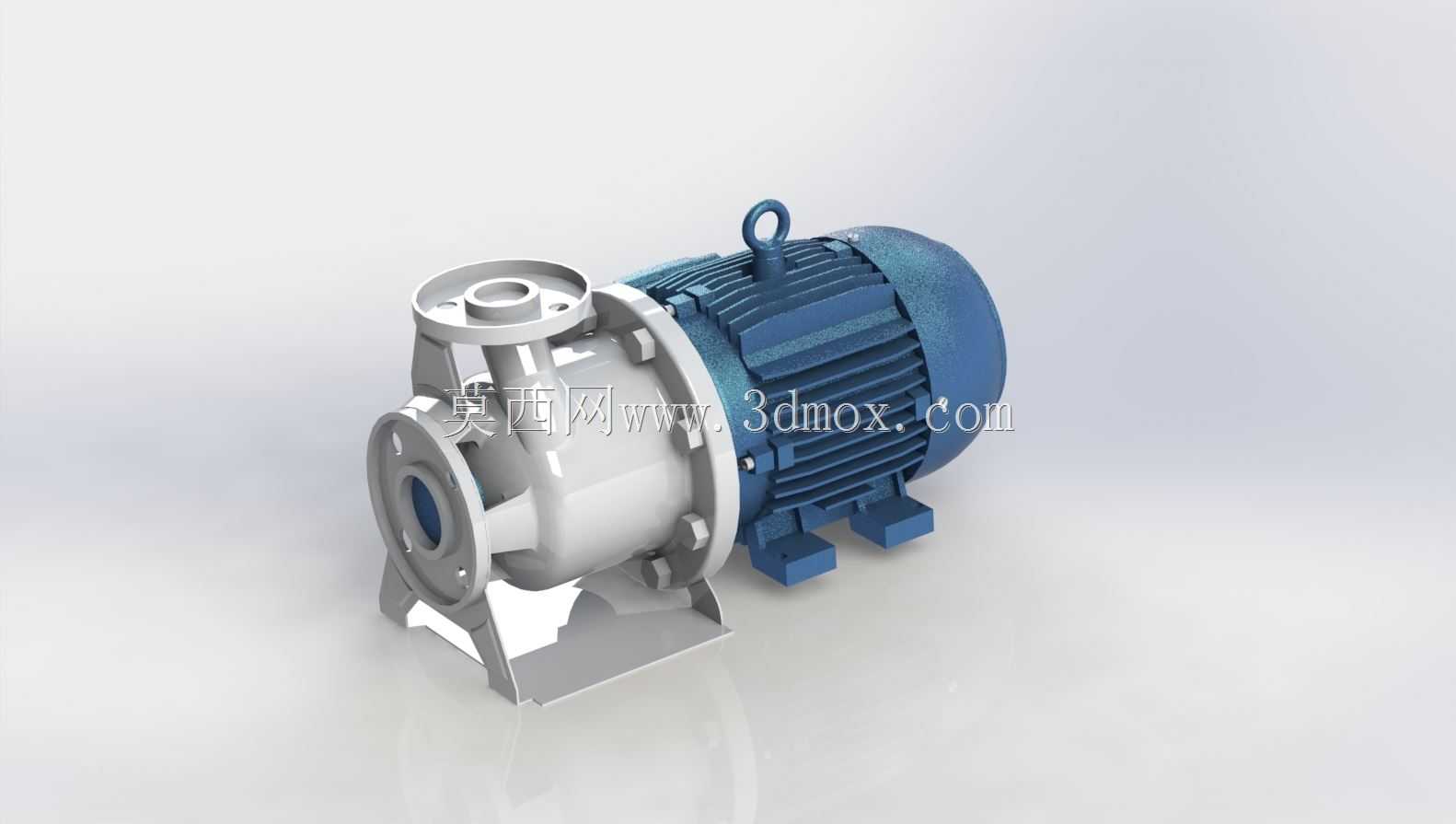

　　这款不锈钢卧式离心泵的结构设计，首先要匹配民用给排水、轻工制程流体输送、中小型循环系统的实际安装工况，在做三维结构排布的时候，最先敲定的是电机与泵体的直联同轴布局，取消了传统联轴器连接的冗余结构，能把整机轴向长度压缩30%左右，对于安装空间局促的楼宇机房、小型生产车间管廊布局来说，能大幅减少安装面的预留尺寸，降低基础支架的用料成本。泵壳采用不锈钢冲压焊接成型的流道结构，和铸铁泵壳相比，内壁粗糙度能控制在Ra0.8以内，流体在流道内的沿程阻力损失更小，输送洁净水、弱腐蚀性轻工介质的时候，不会出现铸铁泵长期使用后的锈屑脱落污染介质的问题，适合食品加工前置供水、暖通空调循环、小型化工制程洁净流体输送的场景。在做叶轮结构设计的时候，

　　采用了闭式叶轮的三维曲面建模，叶片进出口角度经过流场仿真迭代调整，能在额定流量点把气蚀余量控制在较低水平，避免入口压力波动的时候出现气蚀剥蚀叶轮的问题，叶轮和泵轴之间采用键连接加轴端锁紧的结构，拆装的时候不需要专用拉马，现场运维更换机封的时候，只需要拆开泵体和电机连接的中间架，就能直接抽出转子组件，大幅缩短现场停机维护的时间。安装边界方面，整机的安装脚采用一体铸造成型的支撑脚，四个安装孔的孔位公差按照IT7级精度控制，现场配做基础螺栓的时候不需要二次扩孔调整，泵的进出口法兰采用标准PN10压力等级的法兰尺寸，和现有工业管路系统的法兰可以直接匹配，不需要额外加工过渡接头。电机部分采用标准B3安装结构的封闭式异步电机，

　　散热筋沿着电机外壳轴向排布，和泵体直联的时候，电机轴和泵轴的同轴度通过中间架的止口定位来保证，装配的时候不需要反复打表调整同轴度，能有效降低运行过程中因为同轴度偏差带来的振动和轴承磨损问题。机封腔的结构设计预留了足够的冲洗空间，输送常温清水的时候可以采用内置式单端面机械密封，不需要外接冲洗管路，要是输送温度稍高的介质，也可以在机封腔预留的接口外接冲洗水管，拓展设备的适用工况范围。在做整体结构校核的时候，重点核算了泵体在1.5倍额定压力下的结构变形量，泵壳壁厚按照均匀承压的薄壳结构计算，在保证强度冗余的前提下尽可能控制壁厚，减少整机的重量，单人就能完成小型机型的现场抬装就位，不需要动用吊装设备。泵体的排气螺塞设置在泵壳最顶端的位置，

　　首次开机灌泵的时候，只需要拧开排气螺塞排净泵腔内的空气就能启动，不需要在管路上额外加装排气阀，简化了现场管路的配置。底脚的支撑面做了铣平加工，和安装基础接触的时候不会出现点接触的问题，拧紧地脚螺栓之后不会产生额外的装配应力，避免长期运行过程中因为装配应力导致的泵壳变形、机封偏磨泄漏的问题。从流体输送的实际工况来看，这款泵的流量扬程覆盖范围适合中小型系统的流体增压，在做三维建模的时候，所有的配合面公差、密封槽尺寸都按照相关机械标准执行，模型里的每个零件都具备实际加工的可行性，不是仅做外观展示的概念模型，结构工程师可以直接参考这个模型的排布逻辑，调整参数适配具体的工况参数，也可以直接提取模型里的法兰尺寸、安装孔位、外形轮廓来做机房管路的排布碰撞检查，避免现场安装的时候出现管路和设备干涉、预留检修空间不足的问题。
