盘头十字槽自攻木螺钉结构设计

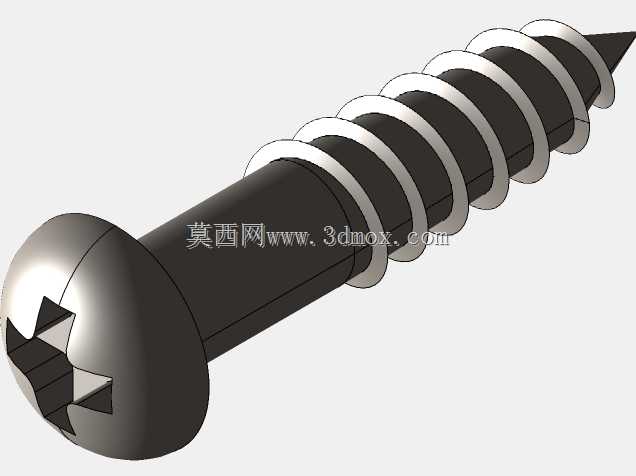

　　日常做通讯设备外壳、小型消费电子结构固定时，经常会用到这类盘头十字槽自攻木螺钉，它不需要预先攻制内螺纹，直接在木质基材、薄塑料板甚至软质金属预制孔上拧入即可完成锁紧，相比机螺钉搭配螺母的固定方式，能大幅减少装配工序，在小批量设备组装、现场运维更换配件时效率优势十分明显。这款螺钉的头部采用盘头设计，头部承载面直径大于螺纹公称直径，拧入后承压接触面积更大，能有效降低被固定件表面的局部压强，避免木质、塑料这类低硬度基材被压溃开裂，同时盘头的圆弧顶面不会留下尖锐凸起，在设备外壳、家具类外露装配场景中，能减少剐蹭风险，也更符合外观件的装配要求。头部的驱动槽采用十字槽结构，相比一字槽，十字槽对螺丝刀的对中导向性更好，拧入过程中螺丝刀不容易滑出，

　　能施加更大的拧紧扭矩，同时槽口的受力分布更均匀，反复拆装时槽口磨损变形的概率更低，适合需要多次拆装维护的通讯终端、小型电控箱外壳固定场景。螺纹部分采用自攻螺钉专用的宽牙距螺纹设计，牙型角经过优化，螺纹牙的切入角度更适合木质、塑料这类塑性或纤维类基材，拧入过程中能顺着纤维方向挤压出匹配的螺纹牙，不会像机螺钉那样切断过多基材纤维导致连接强度下降，同时螺纹大径到杆部的过渡平滑，没有应力集中的直角台阶，拧入过程中不会出现卡滞，也能减少拧入时基材开裂的风险。螺钉末端采用尖锐的锥形导向端，不需要预先钻制过深的导向孔就能顺利对准装配位，在现场装配没有专用定位工装的场景下，能快速完成对位，减少孔位偏移导致的装配不良。从安装边界来看，

　　这款螺钉公称直径4.8mm，有效螺纹长度25mm，设计时预制导向孔直径建议控制在3.2-3.5mm之间，导向孔深度要比螺钉拧入深度深2mm以上，避免螺钉尖端顶到孔底造成无法锁紧，同时头部沉台不需要额外加工，直接在被固定件上钻出直径5mm左右的过孔即可，过孔与螺钉杆部的间隙控制在0.2mm以内，既能保证螺钉顺利穿过，又不会出现装配后松动旷量。在通讯类设备的实际应用中，这类螺钉常用来固定设备的木质包装内衬、塑料外壳与内部木质安装支架，也可用于小型壁挂通讯终端的墙面木质底座固定，相比普通铁钉，它的可拆卸性更强，设备维护时可以反复拆装而不损坏基材连接位，锁紧后的防松性能也更好，在设备运输过程的振动工况下，不容易出现松脱掉落的问题。

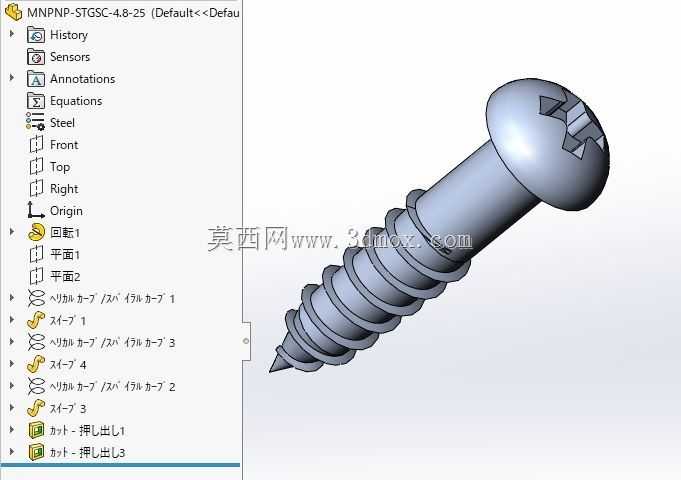

　　建模过程中需要重点注意螺纹牙的收尾过渡，很多新手建模时会把螺纹直接延伸到螺钉头部下方，实际生产中螺纹收尾处会有一段不完整牙的过渡段，这段过渡段的长度控制在1.5-2个牙距，既不会影响螺钉的有效拧入深度，也能避免拧入时最后几牙卡滞在过孔位置。另外头部十字槽的深度要控制在头部厚度的60%左右，槽深过浅会导致螺丝刀插入深度不足，拧紧时容易打滑槽口，槽深过深则会降低头部的结构强度，拧紧扭矩过大时容易出现头部拧裂的问题。盘头头部的圆弧过渡半径也要符合通用紧固件的规范，头部顶面与侧面的过渡圆角不能过小，否则冷镦生产时头部容易出现填充不满的缺陷，同时装配时也容易刮伤安装人员的手部。在做装配仿真时，要注意螺钉拧入后头部承压面与被固定件表面的平行度偏差控制在1°以内，承压面完全贴合才能保证锁紧力均匀分布，避免出现单侧受力导致的连接松动。针对木质基材的使用场景，螺纹牙的表面粗糙度要控制在Ra1.6以下，光滑的螺纹表面拧入时阻力更小，也能减少对木质纤维的破坏，提升连接的拉拔强度。
