带凸焊圆形法兰外球面带座滚动轴承单元

　　这款带凸焊圆形法兰的滚动轴承单元，是传动支撑场景里非常常用的标准改型部件，日常在食品输送线、轻工包装设备、中小型农机的辊筒传动端、纺织机械的导辊支撑位都能见到它的身影，核心作用是给旋转轴提供径向与少量轴向的复合支撑，同时自带的一体式法兰座能直接通过螺栓固定在设备墙板上，省去了分体式轴承座需要配合镗孔、调整同轴度的繁琐工序，很适合设备厂做快速装配、后期运维快速更换的场景。

　　从结构设计逻辑来看，这款轴承单元采用外球面轴承嵌入圆形法兰座的结构，轴承外圈与座孔采用小间隙配合，允许轴承在安装时自动补偿少量的轴系同轴度误差，这一点在长距离输送线的多辊筒排布场景里实用性很强——毕竟现场安装时墙板的焊接变形、长轴的加工挠度都很难完全避免，自带的调心性能可以避免轴承在偏载工况下过早出现滚道点蚀、保持架碎裂的失效问题。法兰端的凸焊结构是在标准圆形法兰的基础上做的工艺优化，相比常规的铸造凸台，凸焊的挡边可以更好地限制轴承外圈在座孔内的轴向窜动，同时焊接结构的法兰座在承受冲击载荷时，应力集中点比铸造圆角处更小，在有小幅振动的农机、木工机械工况下使用寿命更稳定。

　　外形与安装边界方面，这款圆形法兰采用三螺栓均布的安装孔位，相比四孔法兰在安装空间受限的墙板位置更易布置，三个安装孔的中心距按照标准ISO带座轴承尺寸做了适配，安装螺栓可以直接穿入墙板预制的光孔，从外侧锁紧螺母即可完成固定，不需要在墙板内侧预留扳手操作空间，很适合薄壁设备壳体的外侧安装场景。轴承内圈采用顶丝锁紧结构，轴插入内孔后拧紧两个对称布置的紧定螺钉即可完成轴与轴承内圈的周向固定，不需要额外加工轴肩、锁紧螺母槽，对配套轴的加工精度要求更低，普通冷拔圆钢车削到对应公差即可直接装配，能大幅降低下游设备厂的轴类零件加工成本。

　　从实际使用的功能特性来看，这款轴承单元自带的密封结构采用双层接触式密封圈，外侧的防尘盖可以阻挡输送场景里的粉尘、纤维碎屑进入轴承内部，内侧的密封圈可以锁住轴承内部预填的锂基润滑脂，常规工况下出厂预填的润滑脂可以满足1-2年的免维护使用需求，不需要频繁注油保养，在无人值守的自动化输送线、户外露天布置的农机设备上能大幅降低运维工作量。轴承的滚动体采用标准深沟球结构，能承受中等径向载荷，同时可以承受不超过额定径向载荷10%的轴向载荷，在皮带张紧带来的轴向力、设备启停的冲击载荷作用下，能保持稳定的旋转精度，不会出现轴系窜动导致的皮带跑偏、辊筒跳动问题。

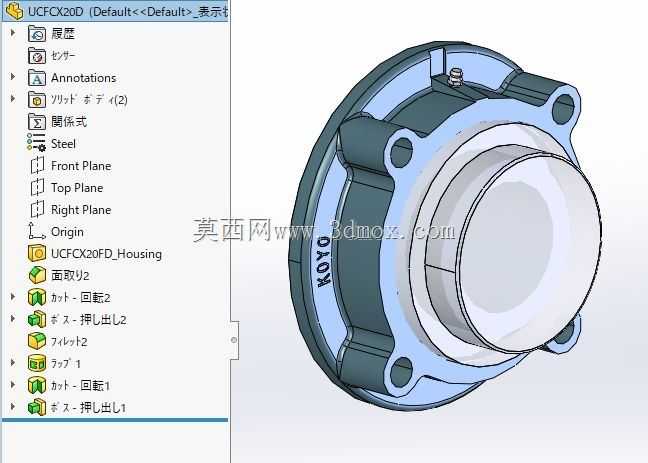

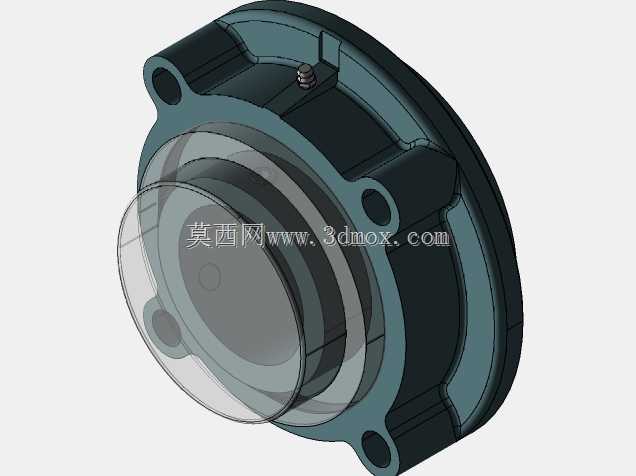

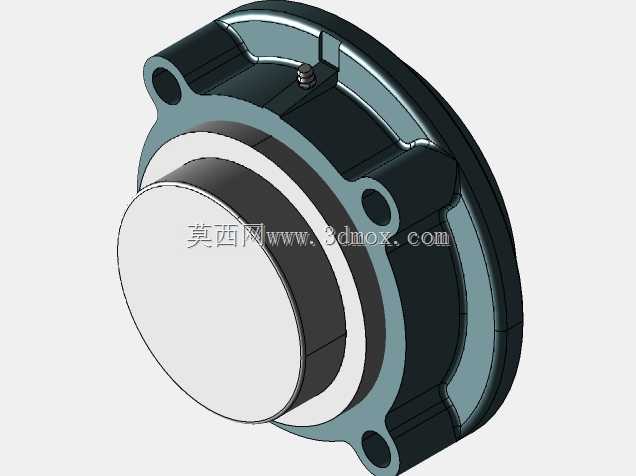

　　建模过程中针对这类标准改型件，重点还原了法兰座的凸焊焊缝细节、轴承外圈的品牌标识刻印位置、紧定螺钉的内六角孔结构、密封圈的唇边细节，同时按照实际装配关系做了配合间隙的还原，轴承内圈可以相对外圈做小角度的调心摆动，法兰安装孔做了沉头结构处理，能让螺栓头完全沉入孔内，不会突出法兰表面刮碰周边的管线或工件。在做设备整体装配时，这款轴承单元可以直接调用到墙板的对应安装位，只需要匹配轴的直径尺寸、安装孔的中心距参数，就能快速完成轴系的支撑结构布置，不需要再单独绘制轴承、座体、密封件的分体模型，能大幅缩短设备整体的建模周期，也方便后续做工程图时直接生成BOM表，采购对应的标准件即可。

　　需要注意的是，这类带座轴承单元在选型时要匹配实际工况的载荷系数，如果是重载冲击场景，需要选择铸铁座体的重载型号，而这款凸焊结构的法兰座更适合中等载荷、转速不超过3000rpm的常规传动场景，安装时紧定螺钉的锁紧扭矩要符合标准要求，扭矩过大会导致内圈变形抱死，扭矩过小则会出现轴与内圈打滑跑圈的问题，安装前要清理轴表面的毛刺与油污，避免杂质进入轴承配合面导致早期磨损。
