TSUBAKI盘式膜片联轴器φ93规格结构

　　在伺服传动、精密输送以及高精度机床进给轴的动力传递场景中，挠性联轴器的选型直接决定整套传动链的动态响应精度与运行可靠性，这款盘式结构的挠性联轴器，主要适配轴径范围22mm至25mm的动力输入输出端对接，外径控制在93mm，整体轴向安装尺寸66.3mm，属于紧凑型大扭矩传动连接件。从实际工况适配来看，这类金属膜片结构的盘式联轴器，不需要像弹性套柱销联轴器那样预留定期更换橡胶弹性件的维护空间，也没有十字滑块联轴器存在的滑动摩擦间隙，非常适合用在洁净车间内的自动化输送线、精密点胶设备的主轴传动、以及包装机械的分度轴连接场景，能在高速运转下保持极低的回差，同时补偿两端轴系存在的少量径向、角向以及轴向安装偏差，

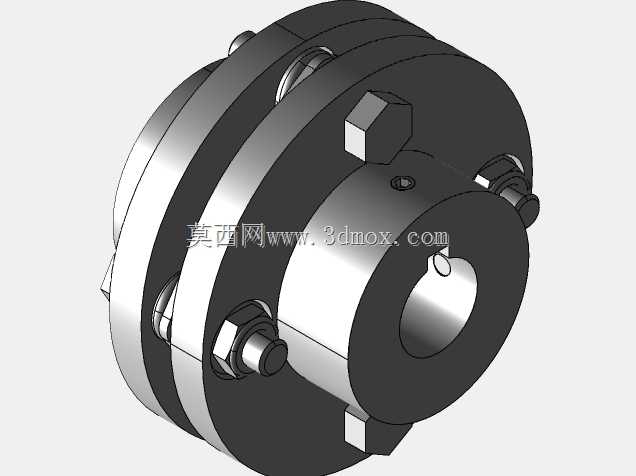

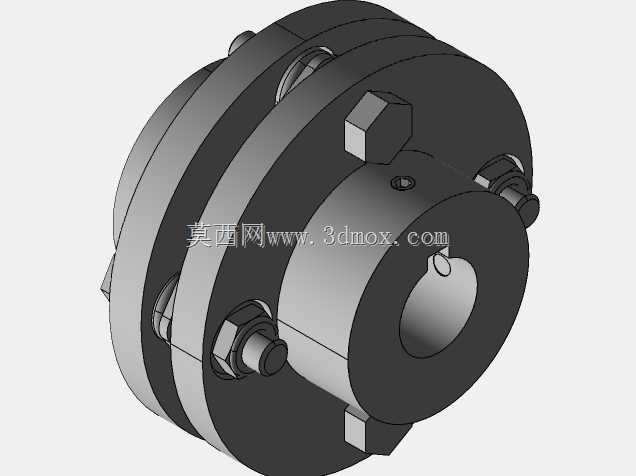

　　避免轴端因为强制对中产生额外的弯曲载荷，损坏支撑轴承或者电机输出轴。从结构设计逻辑来看，这款联轴器采用双膜片组的分体式盘式结构，两端的轴毂分别通过抱紧式键槽结构与主动、从动轴连接，中间的两组金属膜片通过高强度六角螺栓与间隔盘锁紧固定，扭矩通过膜片组的金属弹性变形来传递，没有任何相对滑动的摩擦副，传动过程中不需要额外加注润滑脂，能在-20℃到120℃的常规工业环境下长期稳定运行，不会出现橡胶弹性件老化、蠕变导致的传动精度下降问题。在安装边界的设计上，两端轴毂的抱紧螺钉采用内六角紧定结构，径向突出尺寸控制在膜片盘的外圆轮廓以内，安装时不需要为螺钉预留额外的径向操作空间，只要保证轴向安装位置预留足够的螺栓锁紧操作空间即可；

　　轴孔内部的键槽采用标准平键适配尺寸，能和常规的电机输出轴、减速器输入轴的键槽直接匹配，不需要额外定制加工轴头。建模过程中，需要重点关注膜片组的叠层厚度与螺栓孔的位置度公差，因为膜片的厚度直接决定联轴器的额定扭矩与补偿偏差的能力，螺栓孔的位置度如果偏差过大，装配后会导致膜片产生预扭曲，运转过程中出现额外的交变应力，大幅缩短膜片的疲劳寿命；另外两端轴毂的抱紧缝位置要正对紧定螺钉的施力方向，保证抱紧力能均匀作用在轴的外圆面上，避免出现轴孔抱紧力不足导致的运转打滑问题。在实际选型校核时，要注意这类盘式联轴器的额定扭矩需要匹配传动链的峰值扭矩，不能只按照额定运行扭矩选型，尤其是在频繁正反转的启停工况下，要预留1.5到2倍的安全系数，

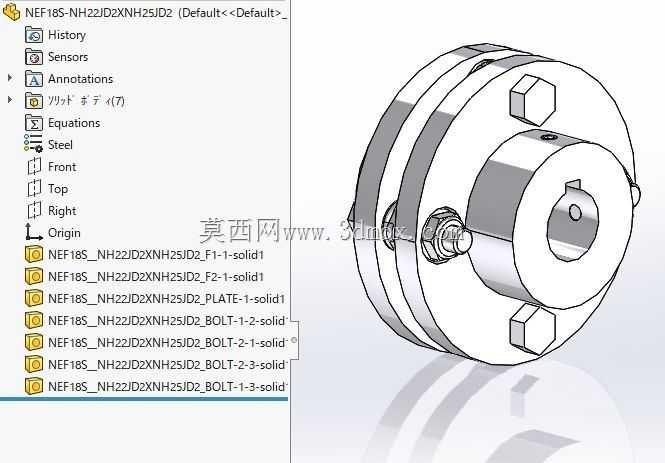

　　避免启动瞬间的冲击扭矩超过膜片的承受极限，导致膜片撕裂；同时安装时的对中偏差不能超过产品允许的补偿上限，虽然挠性结构可以补偿一定的安装误差，但过大的偏差会让膜片长期处于大变形状态，加速疲劳失效。这款结构的联轴器在做三维装配时，要注意螺栓的预紧力需要按照对角线顺序分步锁紧，保证每一组膜片受到的压紧力均匀一致，避免单侧膜片受力过大出现早期损坏，建模时可以将膜片组设置为柔性件简化模拟，方便在装配仿真环节检查安装偏差下的膜片变形量，提前预判装配干涉风险。
