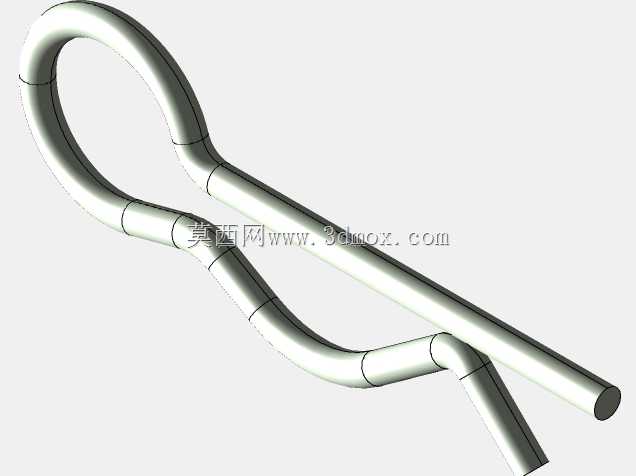

KS16-A-C型轴用卡销锁紧固定结构

　　在各类回转轴系、工装夹具、轻载传动组件的装配场景中，轴端的轴向限位始终是结构设计里容易被忽略却直接影响设备运行可靠性的环节，KS16-A-C型卡销正是针对直径16mm规格轴类零件的轴向窜动限位需求设计的弹性锁紧构件。这类卡销的核心应用场景覆盖了轻型输送设备的辊筒轴端固定、小型工装的定位轴锁紧、民用机电产品的转轴限位，以及部分通讯类架设设备的杆件连接锁止，尤其适合需要频繁拆装、不允许轴端加工螺纹或采用螺母锁紧的紧凑安装空间。

　　从实际功能特性来看，这款卡销采用弹性开口环搭配弯折锁脚的结构形式，安装时无需额外的紧固件配合，仅需将卡销卡入轴端预设的环槽内，两个弯折的锁脚会自然贴合轴端的平面结构，既可以承受轴向的窜动载荷，又能避免卡销自身在设备运行过程中因振动出现松脱、旋转移位的问题。和传统的开口销、轴端挡圈相比，这款卡销的安装效率更高，不需要在轴端加工径向销孔，也不需要搭配螺栓固定挡圈，仅需在轴端车削对应宽度与深度的环槽即可完成装配，对于壁厚较薄、无法加工深销孔的空心轴结构适配性更好。

　　从设计思路层面拆解，这款卡销的结构完全围绕16mm轴径的安装边界做适配：环槽的适配直径区间为φ15.8mm至φ16.2mm，卡销自身的环体厚度控制在1.2mm，对应轴上环槽的深度设计为1.5mm即可保证卡入后环体与轴表面基本齐平，不会额外占用径向安装空间；两个锁脚的弯折角度经过反复校核，安装后锁脚的末端会伸出轴端平面3.5mm，刚好可以卡入配套连接件的预留缺口内，既不会因为伸出过长干涉周边其他构件，也不会因为长度不足导致锁止失效。卡销的开口处做了圆弧过渡处理，安装时可以借助卡簧钳直接撑开卡入环槽，不需要额外的敲击工装，拆卸时同样可以用卡簧钳夹住开口处的两个工艺孔直接取出，反复拆装5次以内不会出现塑性变形，能够满足设备日常维护、部件更换的重复使用需求。

　　在实际选型应用中需要注意安装边界的匹配：首先轴端的环槽加工位置需要距离轴端端面8mm至10mm，保证卡销卡入后锁脚能够完全贴合轴端平面，不会出现悬空受力的情况；其次配套的连接件内孔需要做直径17mm的让位沉台，沉台深度控制在1.5mm，刚好容纳卡销的环体部分，避免装配时卡销被连接件端面挤压出现变形；如果应用在有振动的传动场景中，可以在卡销安装后在锁脚与轴端平面的接触位置点涂少量厌氧胶，进一步提升防松性能，但不需要额外增加其他锁紧结构。这款卡销的材质默认采用65Mn弹簧钢制作，表面做发黑防锈处理，常规使用场景下的轴向承载能力可以达到1200N，能够满足绝大多数轻载轴系的轴向限位需求，如果应用在有腐蚀的环境中，也可以更换为304不锈钢材质的同规格产品，承载能力会略有下降但防锈性能大幅提升。

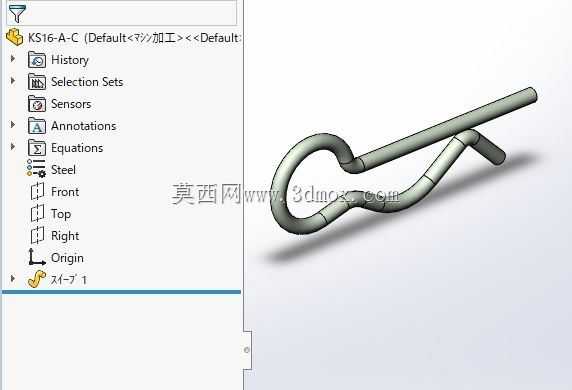

　　很多结构设计人员在做轴系限位时容易陷入“越复杂的结构可靠性越高”的误区，实际上在轻载、安装空间紧凑的场景下，这类结构简单的弹性卡销反而比螺母、端盖锁紧的故障率更低，因为零件数量越少，装配时出现失误的概率就越低，同时不需要在轴端加工外螺纹，也避免了螺纹加工导致的轴端应力集中问题，对于需要频繁拆装的维护场景，卡销的拆装效率也远高于螺纹连接结构。在做三维建模时，这款卡销的模型需要重点还原环体的弧度、锁脚的弯折角度以及开口处的工艺细节，保证装配仿真时能够准确模拟卡入环槽的过程，避免出现干涉误判，同时模型的尺寸参数完全和实物的安装边界对齐，可以直接导入装配体中做干涉检查，不需要二次调整尺寸。
