长条形多孔润滑布油安装板结构设计

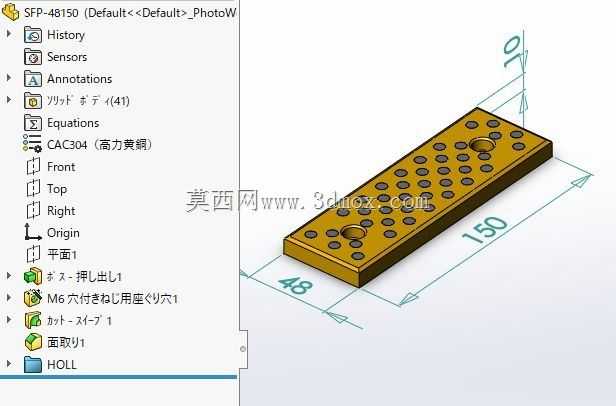

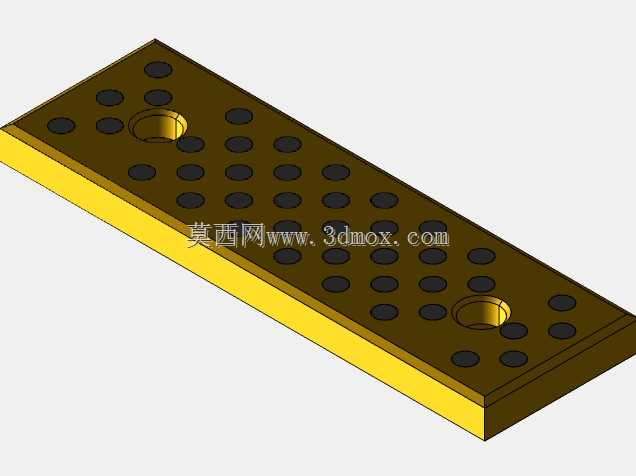

　　在滑动摩擦副的润滑系统设计中，这类长条形布油板是给直线运动导轨、长行程滑台持续供给润滑油的核心承载构件，多布置在设备滑动面的侧方或上方固定位置，通过板体上密布的出油孔将润滑油均匀涂布在摩擦接触面上，避免局部干磨导致的导轨拉伤、滑台爬行问题，常见于精密磨床、长行程线性模组、自动化输送线的滑动导向段，相比单点注油结构，布油范围更均匀，能大幅降低长行程运动部件的润滑维护频次。从结构设计逻辑来看，板体采用黄铜作为基材，是利用黄铜质地偏软、嵌藏性好的特性，即便与运动件表面发生意外剐蹭，也不会刮伤硬度更高的钢制导轨面，同时黄铜本身的耐磨性能适配长期与润滑油接触的工况，不会出现锈蚀剥落污染油路的问题。板体上的孔位分为两类，一类是两个直径7mm、

　　沉孔深度7mm的安装定位孔，用于穿入M6规格的内六角固定螺丝，将板体牢牢锁死在设备的安装基座上，沉孔设计可以让螺丝头部完全没入板体表面，不会突出干涉滑动部件的运动轨迹；另一类是密布在板体工作面的细小通油孔，这些孔位按照等间距矩阵排布，确保润滑油从孔内流出后，能在板体与运动件的接触间隙内形成连续均匀的油膜，覆盖整个150mm长度的摩擦接触面。外形尺寸上，板体总长150mm、宽度48mm、厚度10mm，属于窄长型结构，安装时需要预留的边界空间要比板体外形单边多留出2mm的装配间隙，避免安装时与周边的导轨压块、行程开关支架发生位置干涉，厚度方向10mm的尺寸既保证了板体有足够的刚度，在螺丝锁紧时不会发生翘曲变形，

　　又不会占用过多的设备侧向安装空间，适配紧凑型设备的布局需求。设计过程中需要重点关注孔位的位置度公差，尤其是两个安装孔的中心距要与基座上的螺纹孔中心距严格匹配，否则安装时会出现强制装配导致板体变形，进而影响布油面的平面度，导致局部间隙过大漏油、间隙过小刮擦运动件的问题；布油孔的孔径统一控制在1.2mm，既不会因为孔径过大导致润滑油流量过快造成浪费、污染设备周边环境，也不会因为孔径过小被润滑油内的杂质堵塞，导致部分区域断油。板体的所有棱边都做了0.3mm的倒角处理，一方面是去除机加工产生的毛刺，避免安装时划伤操作人员，另一方面也能防止棱边的锐角刮擦运动部件的密封件，延长密封胶条的使用寿命。在油路对接设计上，

　　板体侧面预留了进油接口的安装位置，可以直接对接设备的集中润滑系统油路，润滑油进入板体内部的储油腔后，会均匀分配到各个布油孔，不需要单独给每个孔位接油管，大幅简化了润滑管路的布局。实际选型应用时，需要根据滑动部件的行程长度匹配对应长度的油板，这款150mm长度的规格适配120-180mm行程的滑动副，若行程更长可以将多块油板沿运动方向拼接安装，拼接时要保证相邻板体的工作面齐平，接缝处的间隙控制在0.1mm以内，避免运动件经过接缝时出现卡顿。另外，板体的工作面平面度要求控制在0.02mm以内，安装后与导轨面的平行度公差不超过0.03mm，这样才能保证整个接触面上的油膜厚度均匀，达到最优的润滑效果，若平行度超差，会出现一侧间隙大漏油、一侧间隙小干磨的问题，完全失去均匀布油的作用。这类油板在日常维护时只需要定期拆开清理布油孔内的油泥杂质即可，黄铜材质的抗腐蚀性能让其可以长期使用，不需要频繁更换，是滑动润滑系统里可靠性很高的基础配件。
