M5规格DIN导轨卡装式锁紧螺母结构

　　在工业电气柜、自动化设备布线安装、通讯机架装配这类场景里，DIN导轨是最常见的标准化安装载体，从断路器、继电器到接线端子排，绝大多数电气元件都依托C型或G型DIN导轨完成快速固定，但实际装配中经常遇到需要在导轨任意位置加装辅件、固定走线支架、挂载小型传感器安装板的需求，这时候导轨螺母就是不可或缺的连接配件，这款M5规格的DIN导轨螺母，就是专门适配标准DIN导轨安装场景的快装紧固件。

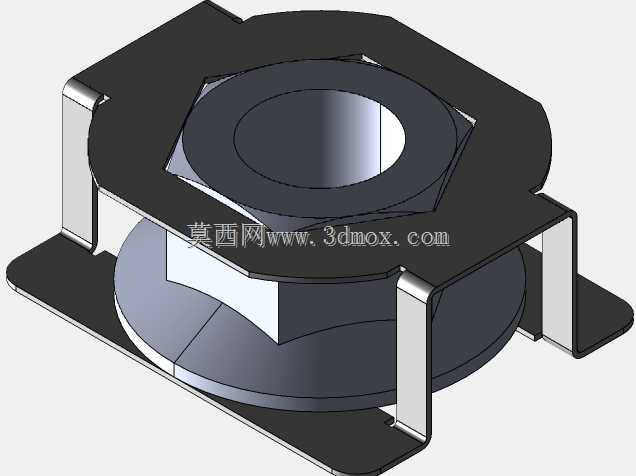

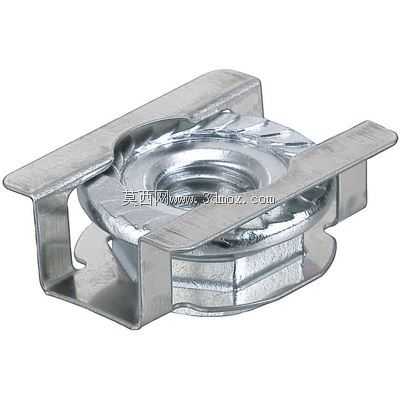

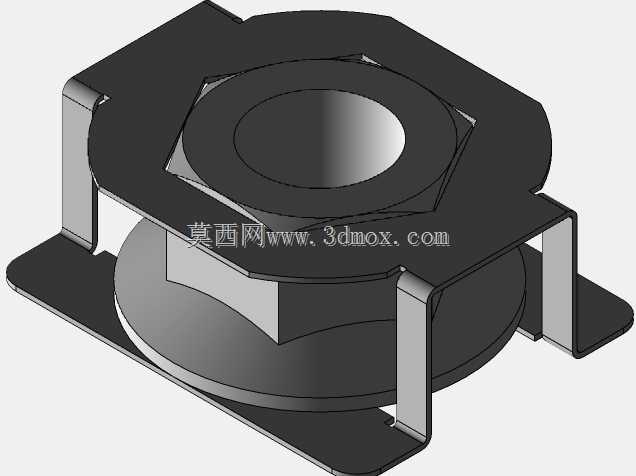

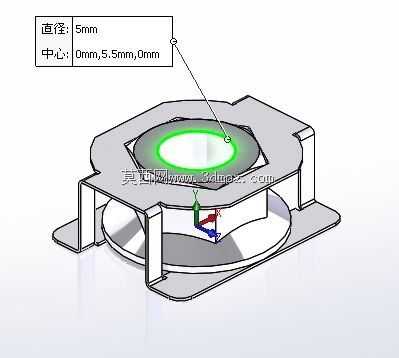

　　不同于常规需要从导轨端部穿入的滑块螺母，这款卡装式导轨螺母不需要拆卸导轨上已安装的元件，就能直接从导轨正面卡入导轨的卡槽内，两侧的弹性卡爪在卡入时会产生轻微形变，完全卡入后卡爪会贴合导轨的内侧翻边，既可以沿导轨长度方向自由滑动调整位置，又不会在垂直导轨面的方向松脱，哪怕是竖直安装的导轨，调整好位置的螺母也不会因为挂载件的重量出现滑移。螺母主体的内螺纹为标准M5粗牙螺纹，适配市面上绝大多数M5规格的盘头螺丝、内六角圆柱头螺丝，螺纹部分做了加厚处理，有效啮合牙数达到6牙以上，能够满足常规静态挂载下的连接强度要求，不会出现滑牙、螺纹脱扣的问题。

　　设计过程中特意将螺母与卡爪的连接部位做了卷边加强结构，避免在拧紧螺丝的时候，卡爪受压力向外张开导致螺母从导轨上脱出，卡爪的开口尺寸严格匹配标准DIN导轨的卡槽宽度，卡入后螺母的基准面与导轨正面保持平行，拧紧螺丝时不会出现螺母偏斜、螺纹错位的问题。实际安装时，只需要用手捏住螺母两侧的卡爪，对准导轨卡槽按压到位即可，不需要额外工具，调整位置时直接推动螺母沿导轨滑动到目标点位，穿入螺丝后逐步拧紧，随着螺丝的锁紧，卡爪会被紧紧压在导轨内侧翻边上，形成足够的静摩擦力，完全锁止位置不会窜动，哪怕设备运行中有持续振动，也不会出现螺母移位、连接松动的情况。

　　从安装边界来看，这款螺母卡入导轨后，突出导轨正面的高度控制在5mm以内，不会和导轨上安装的矮型端子、小型元件产生安装干涉，螺母整体的宽度小于标准DIN导轨的槽口宽度，滑动过程中不会卡滞，适配市面上所有符合DIN EN 60715标准的35mm宽度导轨，不管是1mm厚度还是1.5mm厚度的导轨，卡爪的弹性形变范围都能完全适配，不需要针对不同厚度导轨更换配件。在通讯设备机架装配场景中，这类螺母常用来固定理线架、接地铜排、光纤走线槽，不需要提前在导轨上预打孔，调整位置灵活，后期改造线路时可以随时增减固定点；在小型自动化设备的电控柜装配中，也可以用来固定小型开关电源的安装支架、传感器的转接板，相比自攻螺丝或者打孔固定的方式，不会破坏导轨的镀锌防腐层，装配效率提升至少三倍，后期维护调整也更方便。

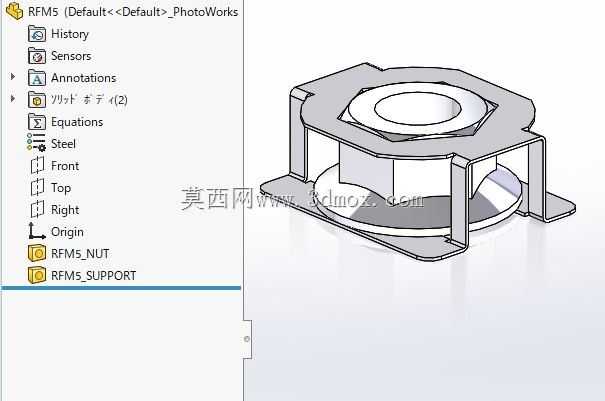

　　建模过程中对卡爪的弹性形变区间做了模拟验证，确保反复拆装10次以上卡爪不会出现塑性变形，依然能保持足够的卡紧力，螺母的螺纹同轴度控制在0.1mm以内，螺丝拧入时不会出现卡涩、偏斜的问题，所有棱角位置都做了0.2mm的倒角处理，安装时不会划伤操作人员的手，也不会刮破线缆的绝缘层。不同于市面上部分薄料冲压的导轨螺母拧紧后容易变形的问题，这款螺母的卡爪采用了更高硬度的冲压板材，屈服强度满足拧紧M5螺丝到标准扭矩时的强度要求，不会出现拧紧后卡爪弯折、螺母松脱的问题，在有持续振动的工业设备场景下，连接可靠性远高于普通的滑块螺母。
