圆柱螺旋压缩弹簧结构设计

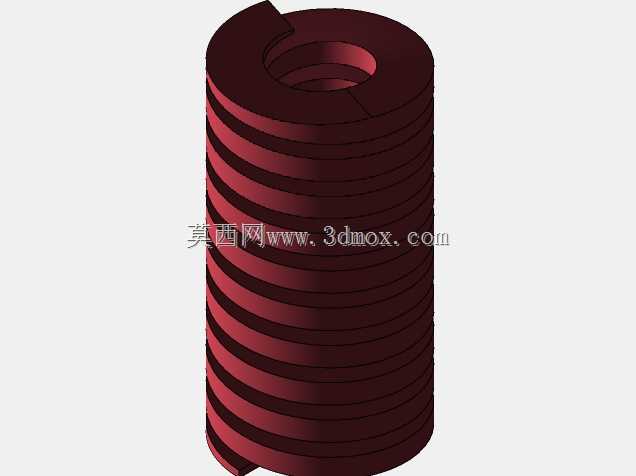

　　在各类机械传动、缓冲复位、力值输出的工况场景里，圆柱螺旋压缩弹簧是应用覆盖度极高的弹性基础元件，小到消费电子的按键复位结构，大到重型工程机械的缓冲悬挂系统，都能见到这类零件的身影。这款弹簧采用等节距圆柱螺旋结构设计，两端设置有并紧磨平的支撑圈，能够在安装后保证端面与配合安装面的贴合度，避免受载时出现偏斜、侧滑的问题，有效降低非轴向载荷带来的弹簧失效风险。

　　从实际应用场景来看，这类弹簧常被用于通讯设备的触点压紧结构、小型机电产品的复位机构、工装夹具的缓冲限位结构中，依靠自身受载后产生的弹性变形，将机械能转化为弹性势能储存，或是在载荷卸除时释放弹性势能带动机构复位，同时也能在冲击载荷作用下通过自身变形吸收冲击能量，降低刚性碰撞对设备核心部件的损伤。在设计这类弹簧时，首先需要匹配工况的载荷需求确定线径参数，线径大小直接决定弹簧的刚度表现，线径越粗，相同中径、有效圈数下的弹簧刚度越高，能够承受的极限载荷越大；同时中径参数需要匹配安装空间的径向边界，避免弹簧外径与安装腔内壁发生摩擦干涉，或是内径过小无法套入导向芯轴。

　　有效圈数的设计直接关联弹簧的变形量能力，有效圈数越多，相同载荷下的轴向变形量越大，刚度越低，设计时需要结合工作行程要求，保证弹簧在最大工作载荷下的变形量不超过材料的许用变形范围，避免出现永久塑性变形。两端的支撑圈设计通常根据安装精度要求选择，对于有较高同轴度要求的安装场景，支撑圈需要做磨平处理，磨平长度不小于圈周长的四分之三，端面粗糙度满足配合要求，保证弹簧受载时的力值输出沿轴向均匀分布，避免出现应力集中导致的早期断裂。

　　在安装边界方面，这类弹簧的安装通常分为两种形式，一种是内置在安装孔内，此时需要预留足够的径向间隙，考虑弹簧受载压缩时外径会出现轻微胀大的特性，安装孔内径需要比弹簧最大外径大出合理余量，避免压缩过程中弹簧外壁与孔壁摩擦剐蹭，影响弹簧的正常伸缩，同时摩擦带来的磨损也会缩短弹簧的使用寿命；另一种是套在导向芯轴上安装，此时芯轴外径需要比弹簧内径小一定数值，同样要预留伸缩时的间隙，避免芯轴与弹簧内壁发生卡滞。弹簧的自由长度需要结合安装预压量设计，安装时通常会施加一定的预压力，让弹簧在初始状态就保持一定的压缩量，避免设备运行过程中出现弹簧松动、异响的问题，预压量的设置需要根据工作行程调整，保证弹簧在最小工作载荷下不会出现松弛，最大工作载荷下不会被压并。

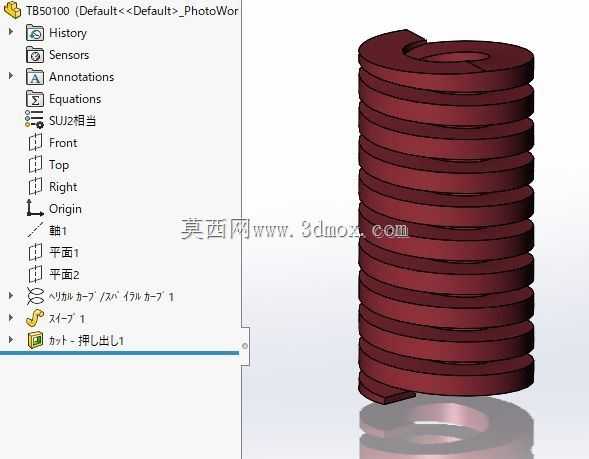

　　从材料选型角度，这类常规工况下使用的弹簧多采用碳素弹簧钢或是合金弹簧钢制作，经过淬火回火处理后获得均匀的回火屈氏体组织，保证足够的弹性极限和疲劳强度，对于有防腐要求的使用场景，还会在弹簧表面做氧化、电泳或是镀锌处理，提升环境耐受能力。在建模过程中，需要准确还原螺旋升角、节距、支撑圈的并紧结构，不能简单用等节距螺旋线直接扫掠完成，要对两端的并紧圈做节距渐变处理，还原真实弹簧的端部结构，这样生成的模型才能用于后续的虚拟装配验证，检查安装干涉问题，也能导入有限元分析软件做受力变形仿真，验证弹簧的刚度、应力分布是否满足工况需求，避免实际加工试制后出现参数不匹配的问题。

　　在实际选型替换时，除了匹配外形尺寸和刚度参数，还要注意弹簧的端部结构形式，磨平端与不磨平端的弹簧安装后初始接触状态差异很大，随意替换可能会导致设备工作时弹簧受力偏斜，出现力值输出不稳定、甚至断裂飞出的安全隐患。对于有疲劳寿命要求的高频往复工况，还需要校核弹簧的疲劳强度，保证在设计循环次数下不会出现疲劳断裂，这就要求建模时准确还原弹簧的丝径过渡、端部圆角等细节，因为这些位置往往是应力集中的高发区域，细节的缺失会导致仿真结果与实际情况出现较大偏差，无法给后续的结构优化提供准确参考。
