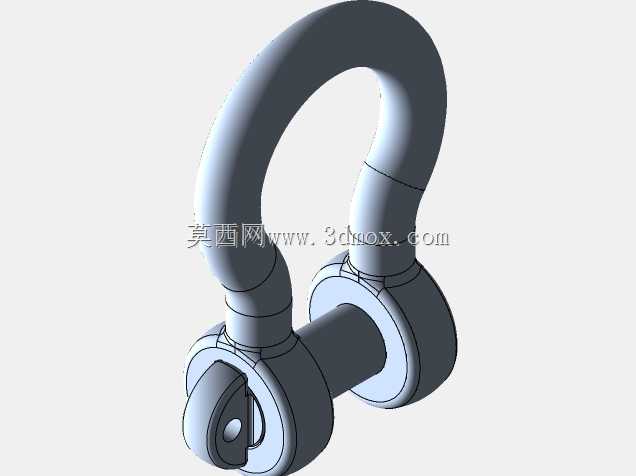

19.6KN级弓型起重卸扣BC18结构设计

　　在起重吊装、设备移位、船舶系固、重型构件安装这类作业场景里，卸扣是索具系统里最基础也最核心的连接部件，承担着钢丝绳、吊带、吊环与被吊物之间的载荷传递作用，其结构可靠性直接决定整个吊装作业的安全冗余。这款额定载荷19.6KN的弓型卸扣，对应M20规格的横销设计，在实际选型中常适配2吨级以内的常规吊装工况，覆盖车间内小型机加工件转运、户外轻型钢结构安装、仓储重型货箱吊运转场等多数日常作业需求。从结构设计逻辑来看，弓型的环体设计相比直型卸扣有更大的内部容纳空间，允许同时穿入多根吊带或者不同规格的钢丝绳索具，不会因为索具堆叠造成局部应力集中，同时弧形的环身曲线在受拉时能让载荷更均匀地沿环体切线方向传递，避免直角结构带来的应力突变问题。

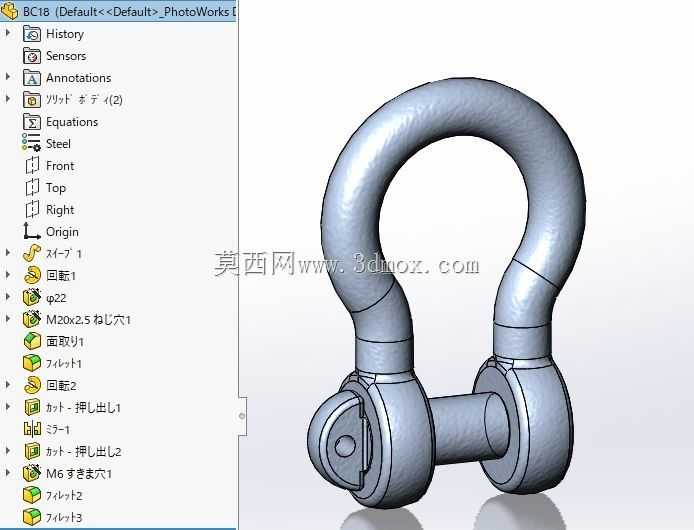

　　横销采用的是带保险销的螺纹旋合结构，相比插销式结构，在受振动、频繁晃动的作业场景下不容易出现松脱，横销端部的加宽轴肩能在旋紧后贴合环体端部的定位面，保证横销不会因为侧向受力出现窜动。建模过程中，环体的弯曲半径是核心设计参数，过小的弯曲半径会让环身内侧在受拉时产生过大的附加弯曲应力，过大的半径则会增加整体重量、缩小适用的吊装空间，这款模型的环身截面采用等直径圆钢弯曲成型，弯曲段的截面变化率控制在合理范围，避免冷弯过程中出现截面减薄、内部应力残留的问题。横销的螺纹配合长度经过匹配计算，保证在额定载荷下螺纹牙的剪切强度、挤压强度都留有足够安全余量，横销头部的扳手卡位结构做了圆弧过渡，避免应力集中在卡位根部造成断裂隐患。从安装边界来看，

　　这款卸扣的环体内宽、开口尺寸经过适配，能兼容常规宽度的扁平吊带、直径适配的钢丝绳套，安装时只需要将横销旋开，把需要连接的索具套入环身，再将横销穿过环体端部的销孔旋紧，插入保险销锁定即可完成装配，不需要额外的辅助工具。在实际使用中，这类卸扣的受力方向需要严格沿环身的对称平面，禁止横向、斜向偏心受载，模型的环身对称度设计能保证在正拉工况下载荷均匀分布在两个环腿上，不会出现单侧环腿过载的情况。环身与横销的配合面做了贴合度设计，旋紧后横销的轴肩与环腿端面完全贴合，避免作业过程中横销受剪切力时出现附加弯矩。对于结构设计从业者来说，这类索具的建模核心是还原受力路径上的所有过渡结构，不能随意简化圆角、轴肩这类影响应力分布的细节，

　　否则后续做有限元校核时会出现应力计算结果失真的问题，无法给实际生产提供准确的参考。在设备选型场景中，这款卸扣的尺寸参数可以直接匹配对应吨位的吊带、钢丝绳以及吊耳结构，不需要额外做连接适配，能减少现场吊装的准备工作量，同时弓型结构的通用性更强，相比同载荷的直型卸扣能适配更多样的索具连接形式，在零散的小型吊装作业中实用性更高。建模时环身的弯曲成型轨迹采用平滑的样条曲线过渡，没有折线拐点，保证环身每个截面的受力方向都沿截面法线方向，最大化发挥材料的力学性能，横销的保险销孔位置设置在横销端部的非受力核心区，避免开孔对横销的抗弯、抗剪截面造成过多削弱，同时保险销采用小直径圆柱销，只承担防止横销转动松脱的作用，不承受主载荷，符合索具设计的载荷分配逻辑。
