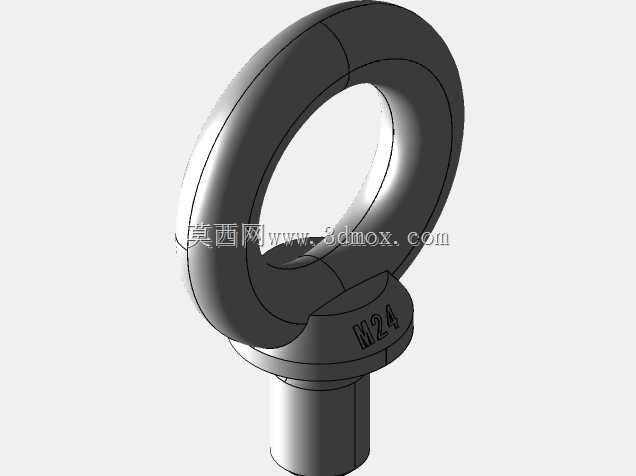

CHI24吊环螺栓工业紧固连接件

　　在重型设备吊装、模具转运、大型机电设备安装的作业场景里，吊环螺栓是承担载荷传递的核心受力连接件，不同于普通外六角螺栓仅承担紧固压紧的功能，这类带环形吊耳的螺栓需要同时兼顾螺纹连接的可靠性与吊点的抗拉伸、抗剪切性能，CHI24规格的吊环螺栓适配M24公称直径的螺纹安装孔，是中型载荷吊装作业里应用频次极高的一款标准件。从结构设计逻辑来看，这款吊环螺栓采用一体式锻造结构，环形吊耳与下方螺杆部分为整体锻造成型，没有焊接拼接的应力集中点，能避免吊装过程中焊缝开裂引发的安全风险；环形部分的截面做了圆弧过渡处理，没有尖锐棱角，既可以降低吊索具挂接时的磨损，也能减少应力集中带来的断裂隐患，吊环与螺杆衔接的根部做了加厚的承力台肩，

　　安装时台肩可以紧密贴合被吊工件的安装面，分散螺杆根部的受力，避免螺杆受弯变形。实际选型使用时，需要先确认被吊工件的安装基面厚度，保证螺杆拧入工件的有效螺纹深度不小于螺纹公称直径的1.5倍，也就是M24规格的有效啮合长度要达到36mm以上，才能保证螺纹连接的强度足够承担额定载荷，安装时要保证吊环的环形平面与吊索受力方向处于同一平面，禁止侧向斜拉，否则吊环的单侧受力会大幅降低额定承载能力，甚至引发吊环变形断裂。从外形安装边界来看，这款吊环螺栓的环形部分外径适配常规的卸扣、吊装带挂接需求，环形内孔的尺寸可以满足直径20mm以内的卸扣销轴或者吊装带环眼直接穿入，不需要额外搭配转接吊点；螺杆部分为标准公制粗牙螺纹，牙型角60度，

　　和常规M24的内螺纹孔完全适配，不需要对工件的安装螺纹做特殊加工，台肩的外径大于螺纹大径，安装时可以在台肩与工件表面之间加装平垫片，增大接触面积，避免吊装时台肩压伤工件的涂装面或者加工面。在生产线的模具吊装工位，这类吊环螺栓通常会预先拧入模具模板的顶部螺纹孔内，作为模具在注塑机、冲压机上拆装时的起吊点，相比焊接式吊耳，螺栓连接的吊点可以根据模具的重心位置灵活选择安装孔位，调整吊点位置让吊装过程中模具保持水平，避免模具倾斜碰撞设备导轨；在大型风机、水泵的安装现场，这类吊环螺栓会预先拧入设备壳体的预制螺纹孔，作为设备卸车、就位时的受力点，不需要额外在设备上焊接临时吊耳，减少现场焊接、焊后打磨的工作量，也避免焊接热量对设备壳体的密封面、

　　内部精密零件造成热损伤。设计建模时，环形部分的曲面要保证圆弧过渡的连续性，不能出现建模时的曲面折角，否则后续做有限元受力分析时，折角位置会出现虚假的应力集中峰值，影响结构强度校核的准确性；螺纹部分可以采用简化的修饰螺纹特征来提升建模效率，不需要逐牙绘制真实螺纹牙型，只要保证螺纹大径、小径、螺距的参数与标准值一致，就能满足装配干涉检查的需求，根部的承力台肩要做圆角过渡，圆角半径不小于5mm，对应实际锻造工艺的拔模圆角，避免建模时出现直角结构，和实际生产的零件外形不符。日常设备维护中，这类吊环螺栓每次使用前都要检查环形部分有没有出现塑性变形、螺纹有没有出现滑牙或者磕碰损伤，如果发现吊环开口出现变形伸长、螺纹牙型出现磕碰缺损，就要直接报废更换，不能继续承担吊装载荷，避免引发安全事故；存放时要在螺纹部分涂抹防锈脂，避免螺纹锈蚀导致后续安装时拧入困难，或者锈蚀导致螺纹有效承载面积下降。
