小模数直齿圆柱传动齿轮结构设计

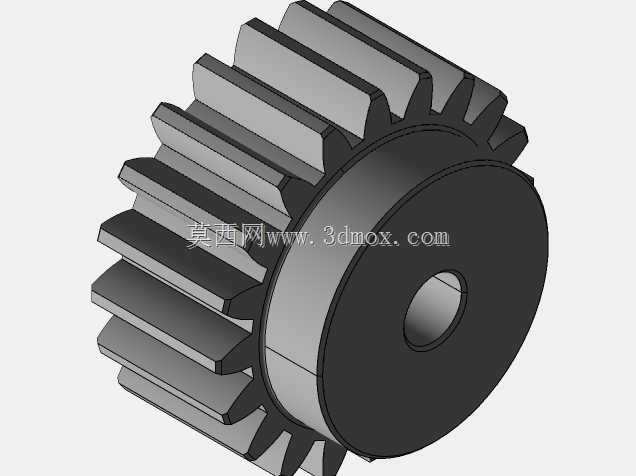

　　在轻载精密传动场景中，小模数直齿圆柱齿轮的应用覆盖了从办公自动化设备、小型伺服传动机构到精密仪器进给单元的诸多领域，这类齿轮不需要承受大扭矩冲击载荷，却对传动平稳性、齿侧间隙控制、安装同轴度有着较高要求。本次设计的直齿小齿轮，采用渐开线齿形作为啮合基准，齿向无螺旋角，加工时可通过滚齿、插齿工艺直接成型，不需要额外的螺旋角导程调整工装，适合中小批量的精密零件加工场景。从安装边界来看，齿轮中心安装孔直径为20mm，可适配同直径的光轴或者带键槽的传动轴，安装时需要保证轴与孔的配合公差处于H7/k6的过渡配合区间，避免间隙过大导致传动时齿圈跳动超差，或是过盈量过大造成装配时内孔应力集中引发齿根变形。

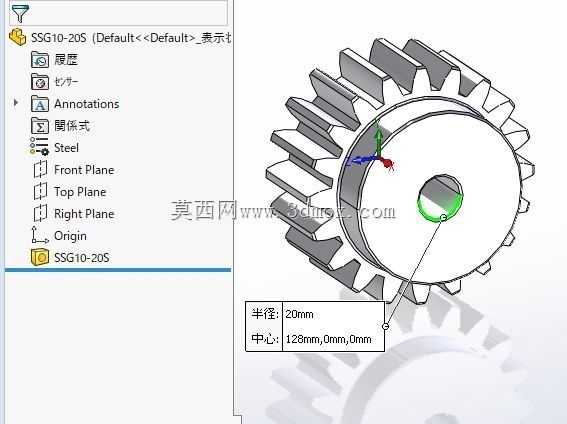

　　齿轮的节圆直径相关尺寸标注显示中心到齿顶的半径为20mm，对应的齿顶圆直径为40mm，齿根圆直径根据模数推算略小于齿顶圆，齿宽方向的尺寸适配常规小型传动箱的轴向安装空间，不需要额外加装挡圈即可实现轴向定位，当然在高速运转场景下，仍建议在齿轮端面加装轴用挡圈，避免启停瞬间的轴向窜动影响啮合精度。设计过程中优先考虑了啮合重合度的控制，齿数选择兼顾了传动比分配与根切规避，采用标准齿顶高系数，不需要进行变位修正即可避免加工时的根切问题，降低了加工难度与刀具成本。齿形部分的渐开线起始点与终止点经过校验，保证啮合过程中至少有一对轮齿处于完全啮合状态，减少传动过程中的冲击与噪音，这一点在需要低噪音运行的办公设备、家用小型传动机构中尤为重要。

　　从功能特性来看，该齿轮属于平行轴传动部件，可与同模数的外齿轮、内齿圈进行啮合传动，传动效率可达98%以上，不存在螺旋齿轮传动时的轴向分力，因此支撑轴的轴承选型不需要额外考虑轴向载荷，可选用成本更低的深沟球轴承即可满足使用要求。在实际选型搭配时，需要注意配对齿轮的模数、压力角必须与该齿轮完全一致，否则会出现啮合卡滞、齿面异常磨损的问题，中心距需要严格按照两齿轮节圆半径之和进行调整，中心距偏差过大会导致齿侧间隙过大引发回程误差，或是间隙过小造成齿面挤压磨损加剧。建模过程中对齿根过渡圆角进行了优化，避免齿根处的应力集中，在承受短时过载载荷时，齿根的弯曲强度可满足常规轻载传动的使用要求，不需要额外进行齿根强化处理。

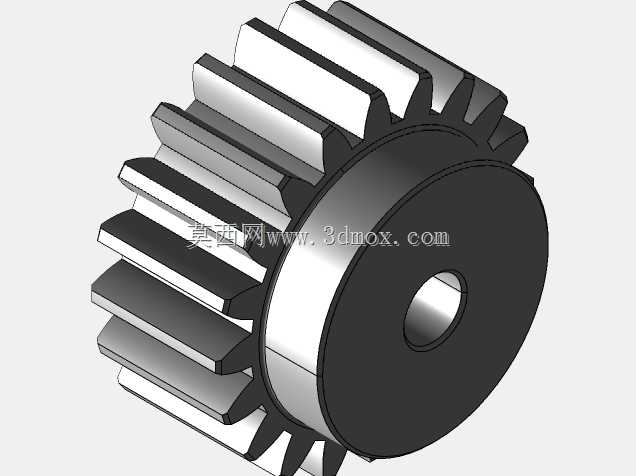

　　齿轮的轮毂部分与齿圈采用一体式结构，材料选用常用的结构钢即可满足强度要求，若有轻量化需求也可替换为工程塑料材质，适配不同的使用场景与成本预算。在装配调试环节，需要先检查齿轮内孔与轴的配合面是否有毛刺，装配后需要手动盘动齿轮检查转动是否顺畅，啮合接触斑点是否均匀分布在齿面中部，若出现偏载情况需要及时调整轴的平行度，避免长期偏载运行导致轮齿单侧磨损过快，缩短零件使用寿命。对于有润滑要求的使用场景，可在齿面涂抹润滑脂或者采用油浴润滑，降低齿面磨损速率，提升传动部件的整体使用寿命，在无润滑的干摩擦场景下使用时，建议对齿面进行表面硬化处理，提升齿面的耐磨性能。
