三相H极安装中压油浸式配电变压器

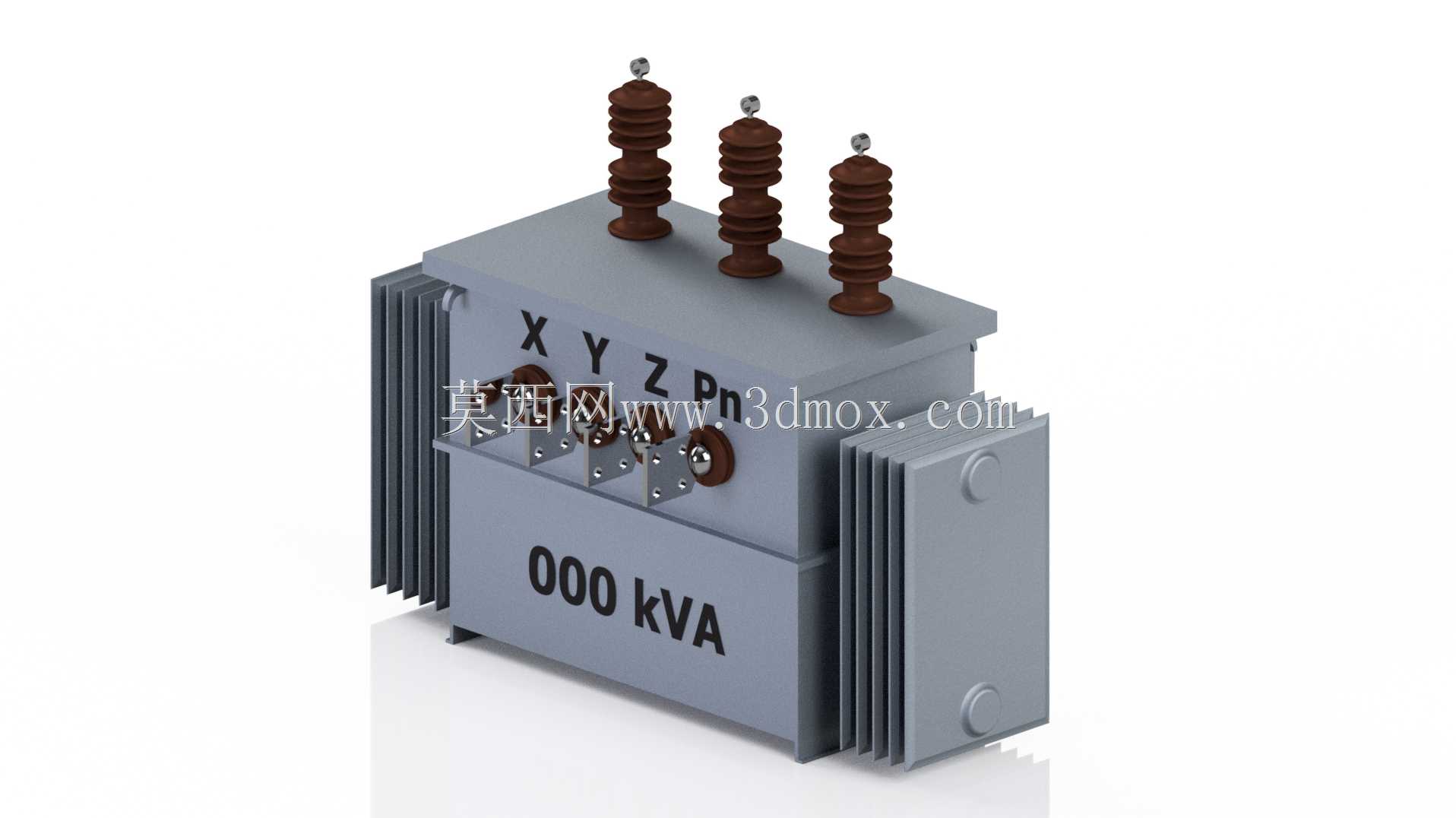

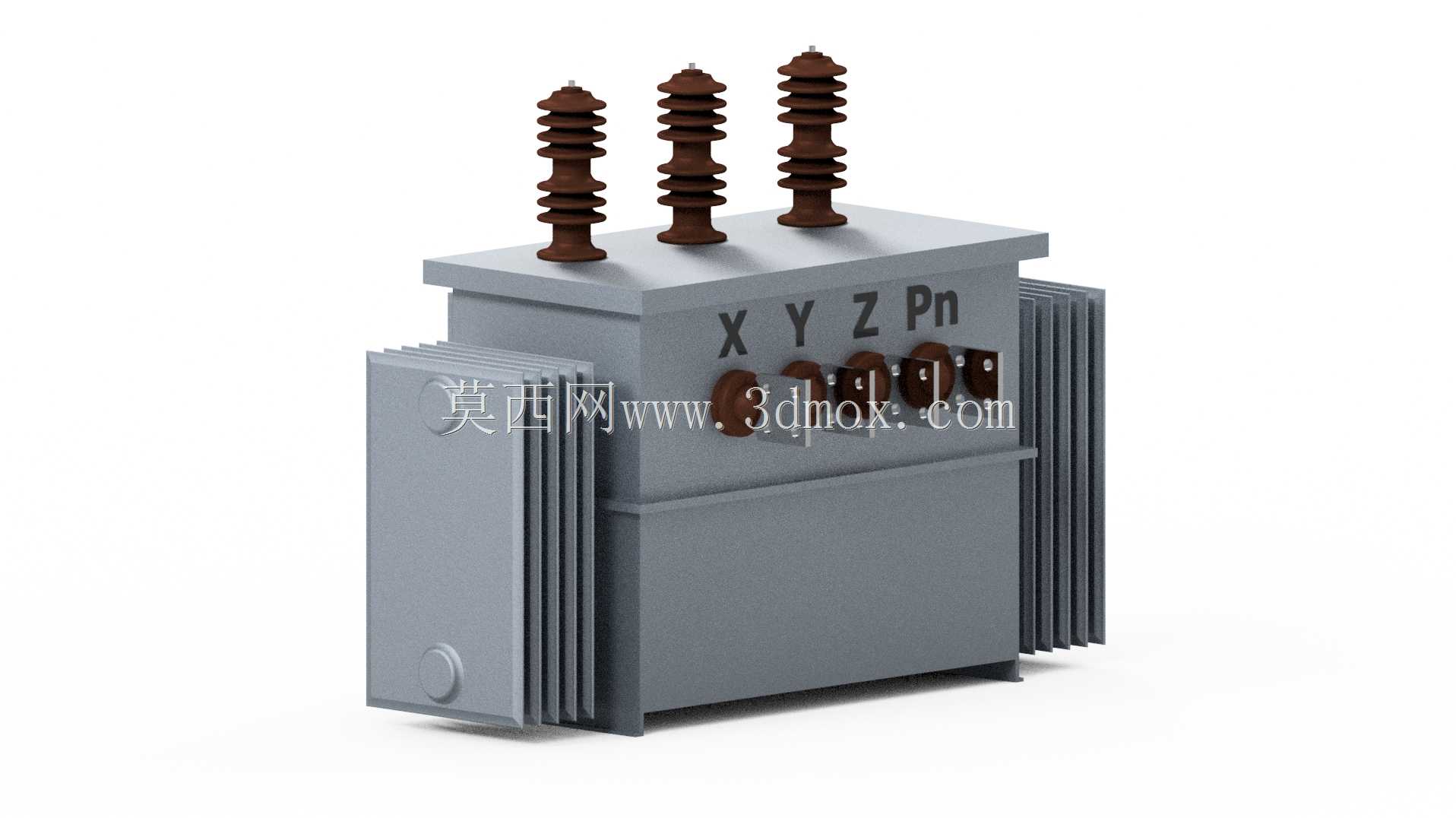

　　这款三相中压变压器的三维模型，还原了户外杆上安装场景下油浸式配电变压器的完整结构细节，建模过程中优先考虑了电力工程现场的安装适配逻辑，而非单纯的外观复刻。从实际应用场景来看，这类设备主要承担10kV级中压配电网的电压转换任务，多部署在城郊、农村架空线路的杆塔H型横担上，也可适配小型户外箱式变电站的预装工位，直接为低压侧的居民用电、小型工商业负荷提供降压后的400V三相交流电，是配电网末端最核心的电能转换节点。

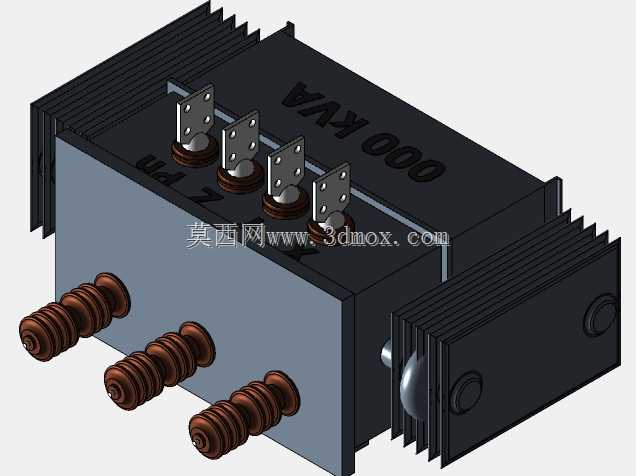

　　设备的功能特性完全围绕户外长期运行的工况设计，模型完整还原了油箱本体的密封焊接结构，箱体两侧的波纹散热片采用逐片建模的方式呈现，还原了实际产品中散热片通过热胀冷缩自主补偿变压器油体积变化的结构逻辑，无需额外配置储油柜即可满足密封运行要求，减少户外运行的渗漏点。顶部的三个高压瓷套绝缘子按照实际爬电距离比例建模，伞裙结构的层级、瓷套与油箱盖板的密封压装结构都做了细节还原，能够满足户外淋雨、污秽环境下的绝缘要求，高压侧接线端子的位置适配架空线的引下角度，无需额外弯折母线即可完成接线。低压侧的接线端子排布在箱体正面的低压仓内，对应X、Y、Zn的接线组别标识，模型还原了端子的绝缘护罩、接线螺栓的结构，低压仓的防护结构能够避免户外异物搭接造成的短路故障。

　　建模时的设计思路完全贴合工程选型与安装校验的需求，首先确定了H极安装的核心边界：箱体底部的安装槽钢间距严格匹配常规10kV杆变H型横担的标准开孔尺寸，安装脚的位置、螺栓孔直径都按照常用杆变的安装规范设置，能够直接用于安装干涉校验，模拟横担、固定抱箍与变压器本体的装配间隙，避免现场安装时出现尺寸 mismatch。油箱本体的外形尺寸按照1000kVA容量级的常规杆变参数建模，整体重心位置做了合理设置，能够用于杆塔载荷校验时的重心计算参考，箱体侧面的油位指示、接地螺栓、放油阀等附属结构都做了1:1还原，甚至箱体上的容量标识、接线标识的位置都与实际产品一致，方便施工人员对照模型完成现场接线与运维检查。

　　从结构细节来看，模型还原了油箱顶盖的密封螺栓排布，吊环的位置与承重结构对应，满足设备吊装时的受力要求，高低压瓷套的安装法兰、密封胶垫的位置都做了细节呈现，能够用于拆解演示变压器的装配流程。箱体的散热片高度、片间距都按照实际散热需求的比例设置，还原了油浸式变压器自然风冷的散热结构逻辑，没有为了外观简化而改变散热结构的排布。在安装边界的处理上，模型预留了高压引下线、低压出线电缆的布线空间，高压侧瓷套顶部的接线端子距离顶盖的高度满足带电距离要求，低压侧接线仓的开门方向、操作空间都符合杆上作业的操作习惯，运维人员站在横担上即可完成低压侧的接线、验电操作，无需额外拓展操作平台。

　　对于电力工程设计人员来说，这个模型可以直接用于配电网工程的三维排布，校验杆塔上变压器、跌落式熔断器、避雷器、低压配电箱之间的安全距离，模拟引线的弧度与走向，避免设计阶段出现安全距离不足的问题。对于结构设计从业者来说，模型的钣金结构、焊接边的处理、安装结构的加强筋设置都有参考价值，箱体边角的圆弧过渡、散热片与油箱的焊接连接结构都还原了实际加工工艺，没有出现违背钣金加工逻辑的结构设计。整体建模过程中没有做过度的外观美化，所有结构都服务于实际功能与安装需求，能够真实反映户外杆装中压变压器的工程实际状态。
