带太阳能供电的LED反射器立柱装置

　　这套带太阳能供电的LED反射器立柱装置，主要面向户外无外接电网的道路、场站、偏远区域的警示与辅助照明场景设计，整套结构以垂直立柱作为核心承载基体，所有功能部件均依托立柱完成安装固定，无需额外搭建复杂支撑结构。从实际使用场景来看，这类装置常部署在郊野公路弯道、施工临时围挡区域、野外通讯基站周边、无人值守场站出入口位置，依靠自身太阳能供电系统独立运行，不需要布设市电线路，大幅降低偏远区域的配套施工成本，也能在断电、线路故障的极端工况下持续发挥作用。

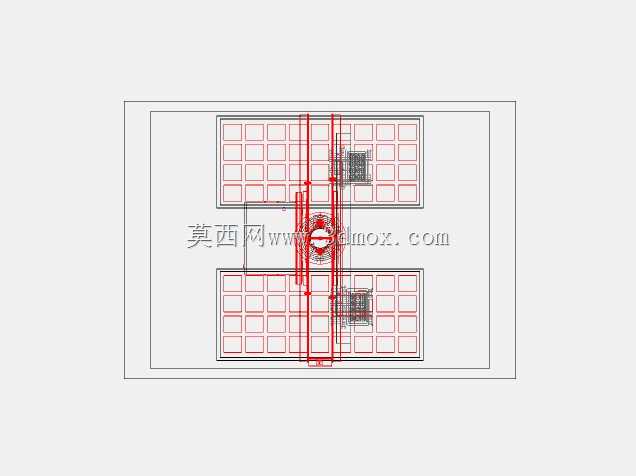

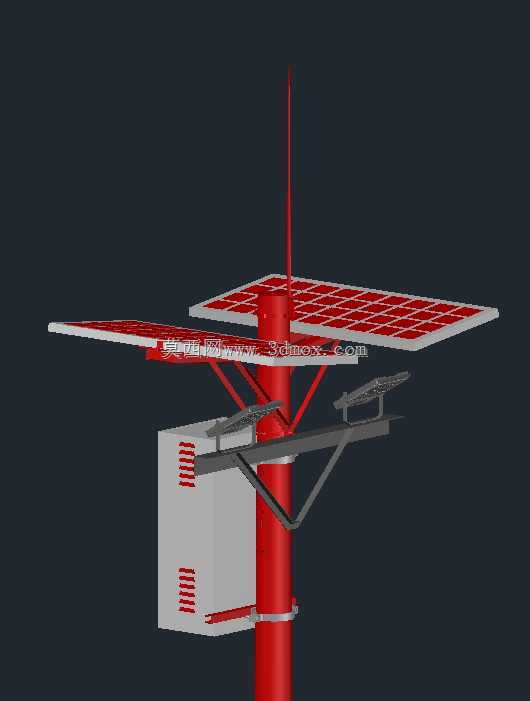

　　从功能特性上看，装置顶部的太阳能电池板采用双板斜置布局，两块板分别朝向不同的受光角度，能够适配不同纬度区域的太阳高度角变化，提升全天的受光时长与发电效率，电池板通过专用抱箍支架固定在立柱顶端，支架预留了角度调节余量，现场安装时可根据当地实际日照情况微调俯仰角度，最大化光能捕获效率。立柱上部伸出的悬臂结构末端搭载LED反射器组件，反射器自带光学配光结构，能够将LED发出的光线定向投射到需要警示或照明的区域，相比普通无配光的LED光源，光线利用率提升四成以上，同时避免无效光污染。立柱侧部挂载的密封箱体是整套装置的储能与控制核心，内部集成蓄电池、充放电控制模块，箱体表面开设的格栅式散热槽能够在户外高温环境下及时排出内部电子元件工作产生的热量，箱体与立柱之间采用卡箍加螺栓的双重固定结构，能够抵御户外大风天气的载荷冲击，避免箱体晃动移位。

　　设计过程中，首先对立柱的载荷分布做了精细化核算，顶端太阳能板的风阻载荷、侧部箱体的自重载荷、悬臂端反射器的偏心载荷都纳入受力分析范畴，立柱选用变径？不，等径圆柱钢管结构，壁厚根据安装区域的最大风压等级做匹配，常规适配内陆地区的版本立柱壁厚不低于3mm，沿海高风压区域可更换加厚壁管材，所有焊接位置均做满焊处理，焊后打磨做防锈喷塑处理，适配户外长期雨淋、暴晒的腐蚀环境。安装边界方面，整套装置的地面安装采用法兰盘预埋基础结构，法兰盘上均匀开设四个地脚螺栓孔，现场施工时需浇筑不小于0.5立方米的混凝土基础，预埋地脚螺栓的露出长度匹配法兰盘厚度加双螺母防松的安装余量，安装完成后需调整立柱垂直度，偏差不超过立柱总高度的千分之三，避免长期偏心载荷导致立柱倾斜。太阳能板的安装高度根据现场遮挡情况调整，最低安装高度需高于周边成年植被的最大生长高度，避免枝叶遮挡电池板影响发电效率，悬臂的伸出长度根据需要覆盖的照明区域宽度确定，常规配置下悬臂伸出长度为1.2米，可覆盖立柱侧方8-10米宽度的路面区域。

　　结构细节上，所有外露的连接螺栓均采用304不锈钢材质，避免长期户外使用出现锈死无法拆卸维护的问题，电池板与控制箱体之间的走线全部从立柱内部的空腔穿过，外部无裸露线缆，既避免线缆被紫外线老化，也防止人为破坏或鼠类啃咬造成线路故障。LED反射器的安装支架同样预留角度调节空间，可根据现场需要的照射方向调整俯仰与水平角度，调整到位后通过锁紧螺母固定，防止大风天气出现角度偏移。控制箱体的防护等级不低于IP65，箱门采用密封胶条压紧结构，配合防水锁具，能够在暴雨、扬尘天气下保证内部电子元件不受侵蚀，箱体下部开设漏水孔，避免偶然进入的积水浸泡内部元件。整套装置的结构拆分逻辑清晰，所有部件均采用模块化设计，单个部件的重量控制在单人可搬运的范围内，现场安装不需要大型吊装设备，两名施工人员即可完成整套装置的组装与固定，后期维护时可单独更换电池板、反射器、储能电池等部件，不需要整体拆解结构，大幅降低全生命周期的维护成本。在实际选型应用中，可根据使用区域的年平均日照时长、夜间需要的工作时长匹配不同容量的蓄电池与不同功率的LED反射器组件，日照充足的区域可适当减小蓄电池容量，连续阴雨天气较长的区域则加大蓄电池配置，保证连续7个阴雨天仍能正常工作。
