桥架式IMC穿线管路支撑布线结构

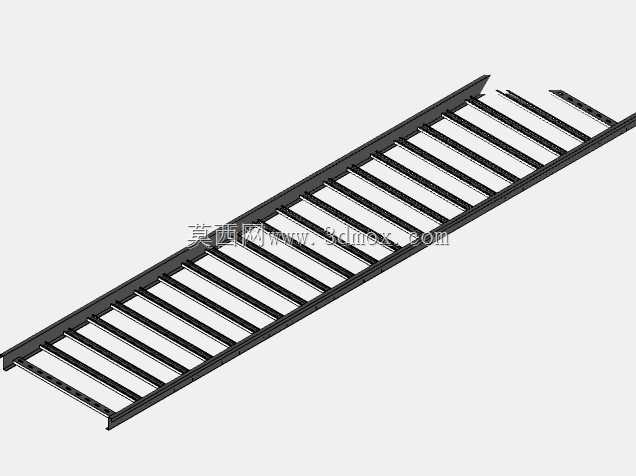

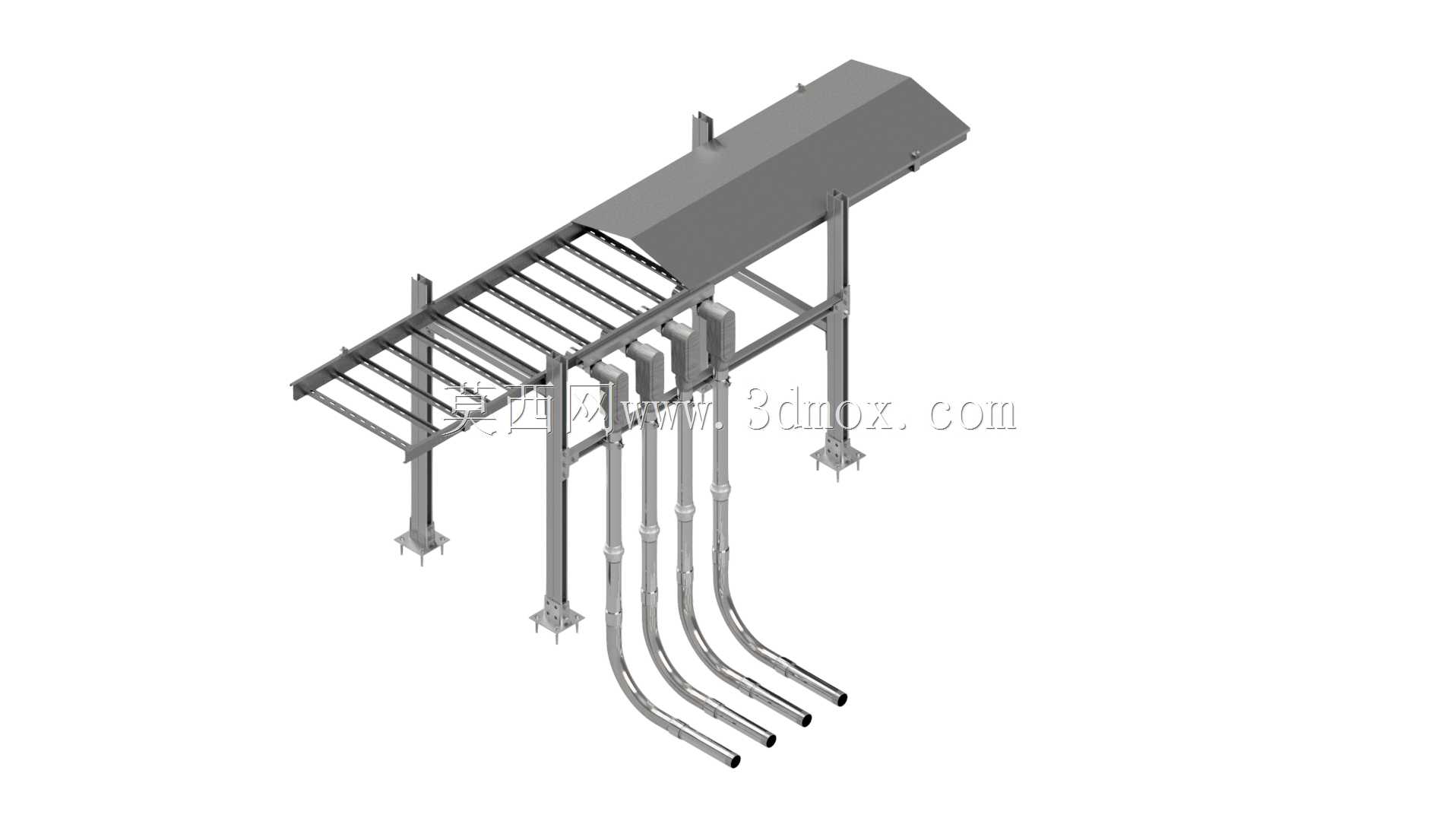

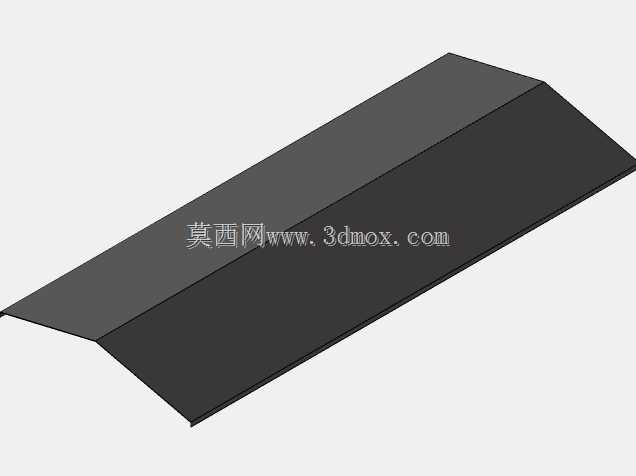

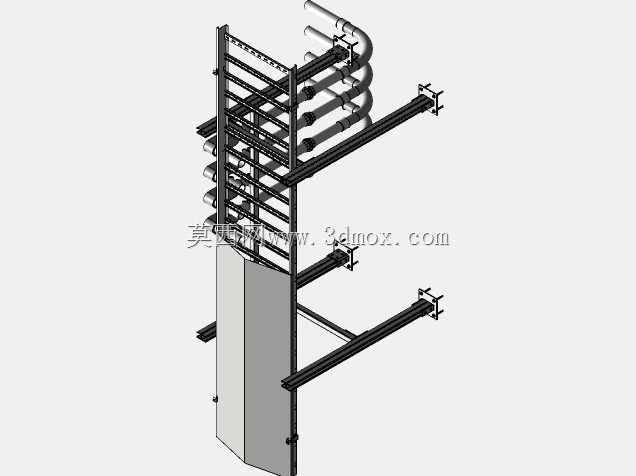

　　这套布线支撑结构主要应用于工业厂区、商用建筑电气竖井、设备机房内的线缆敷设场景，解决多回路强电、控制线缆从桥架垂直引出至下层用电点位的过渡支撑问题，替代传统现场焊接支架的粗放施工方式，所有构件均为预制模块化设计，可直接在现场完成装配式安装，大幅缩短电气施工周期。结构主体采用开放式梯级桥架段搭配封闭护罩的组合形式，梯级桥架部分采用等距排布的横担结构，横担间距控制在150mm至200mm区间，既能够承托大直径动力电缆的自重荷载，也预留了充足的线缆绑扎空间，方便施工人员在线缆敷设完成后用扎带或管卡将线缆固定在横担上，避免线缆长期悬空产生的应力拉扯损伤绝缘层。桥架段上方的封闭护罩采用斜坡式端头设计，能够避免积灰、坠物直接落在桥架内的线缆上，

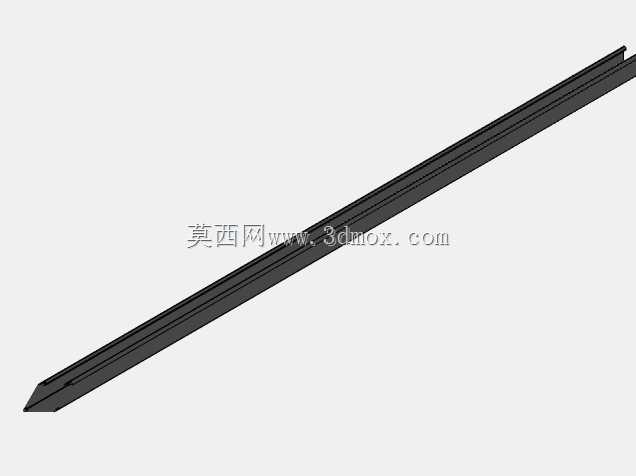

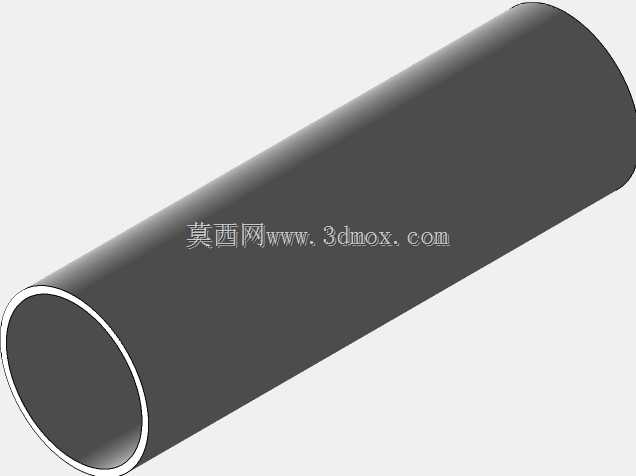

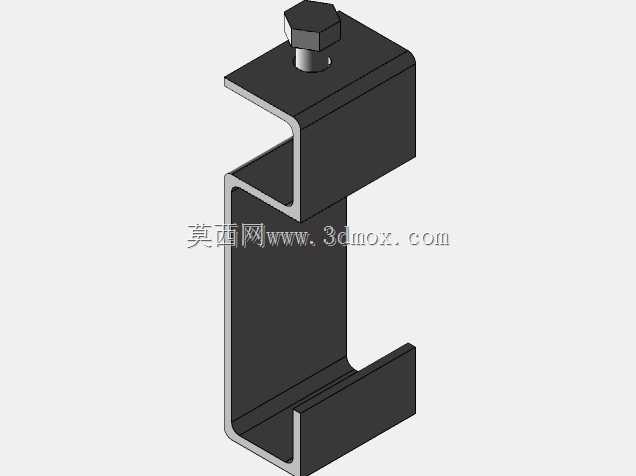

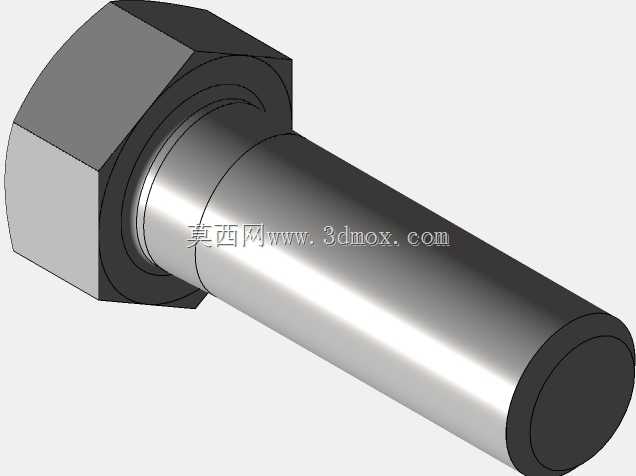

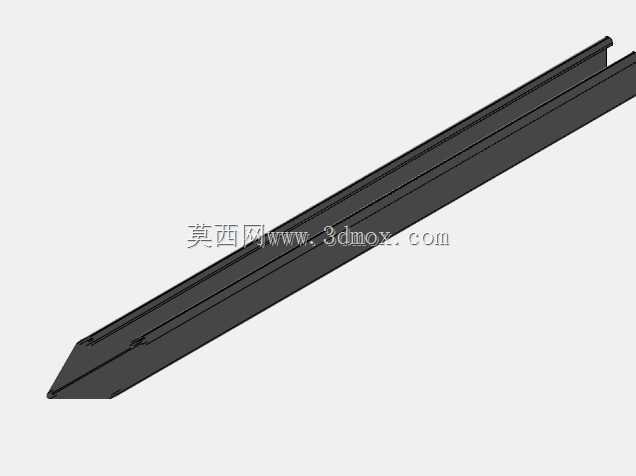

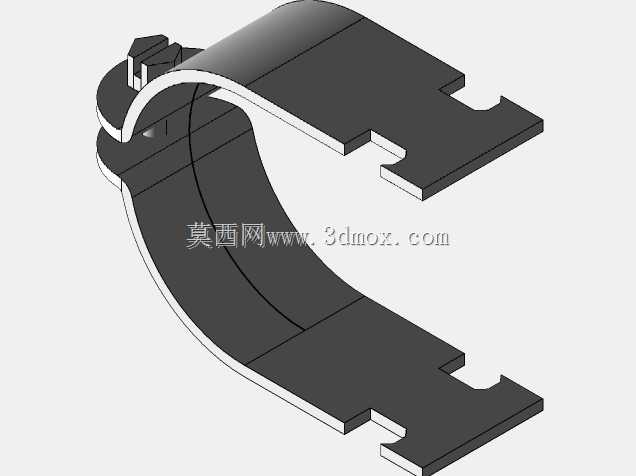

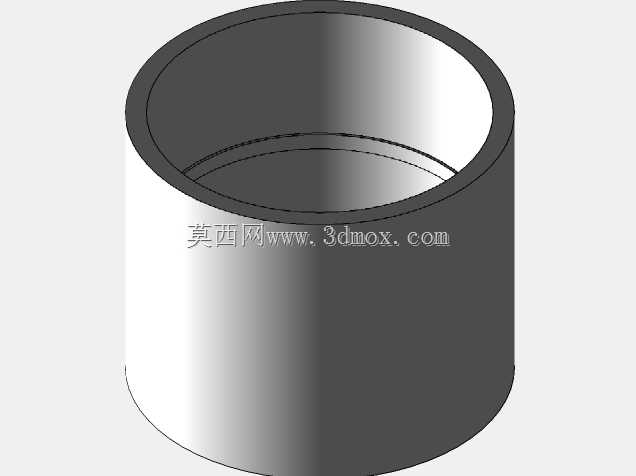

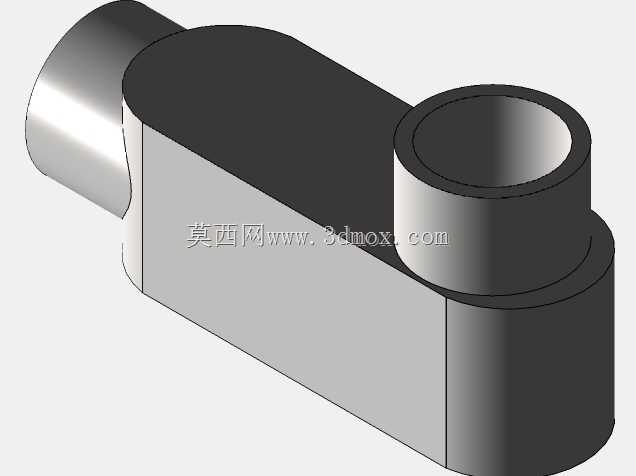

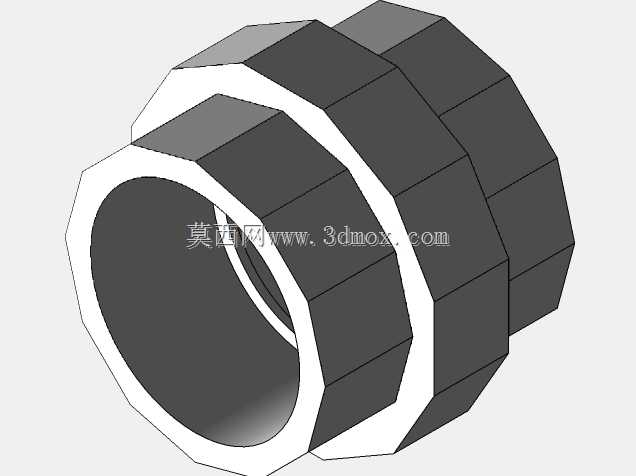

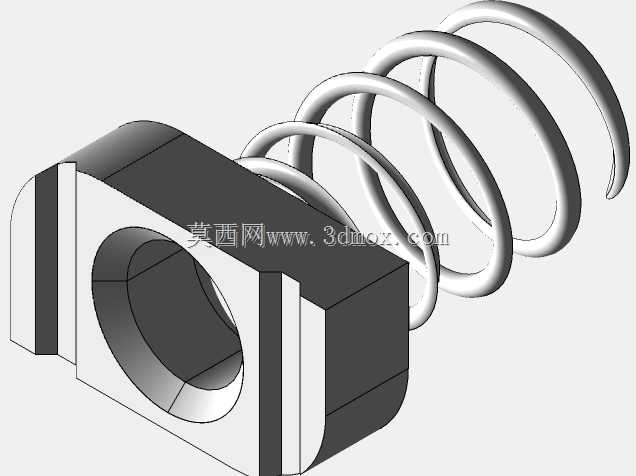

　　同时斜坡端头可以引导线缆平滑过渡，不会出现直角弯折导致的线缆曲率半径不足问题，护罩与桥架侧边采用卡扣式连接，无需额外钻孔打钉，后期检修时可直接拆卸护罩排查线缆故障。从桥架侧部引出的四根IMC穿线弯管采用统一曲率的90度弯制成型，弯管的弯曲半径严格匹配对应穿设线缆的最小允许弯曲半径，比如适配大截面动力电缆的弯管弯曲半径不小于管外径的10倍，避免穿线时线缆绝缘层被管口刮损，也能减少后期线缆更换时的穿线阻力。每根穿线管都通过独立的管卡固定在垂直支撑立柱上，管卡与立柱之间采用螺栓连接，可根据现场实际的管线排布需求调整上下安装位置，适配不同的出线高度要求。底部的支撑立柱采用H型截面型材，立柱底端配置带锚栓孔的安装底板，

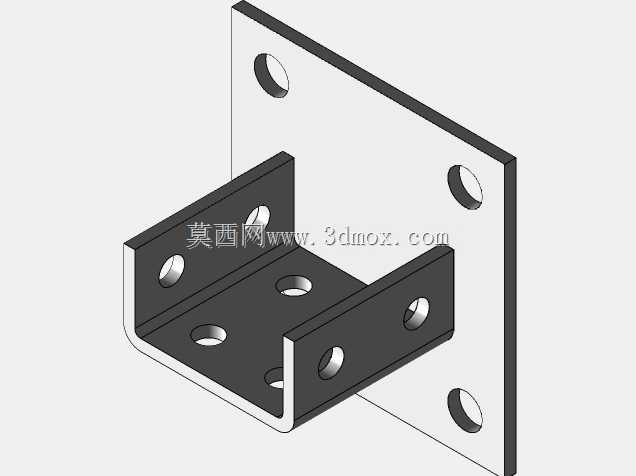

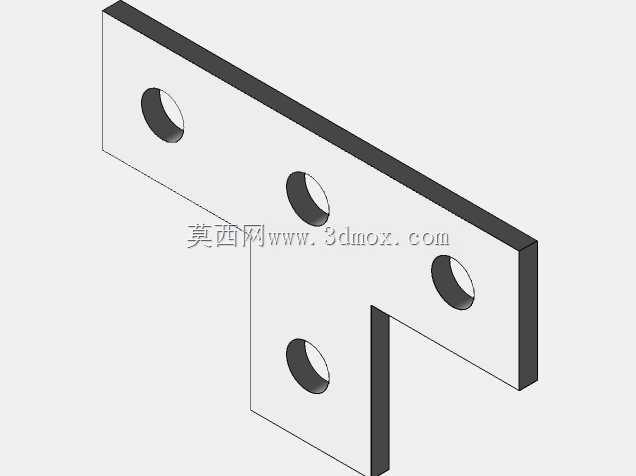

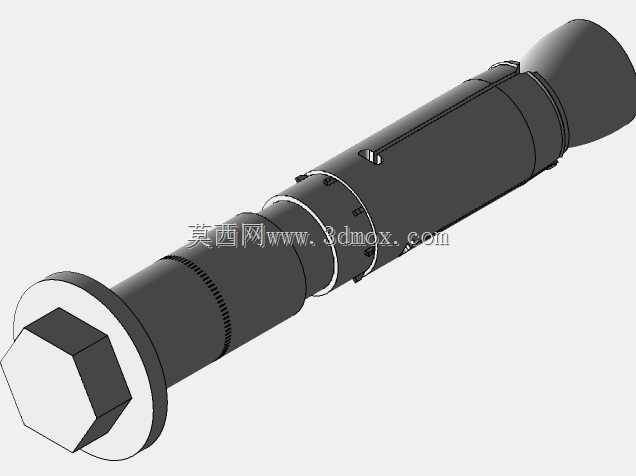

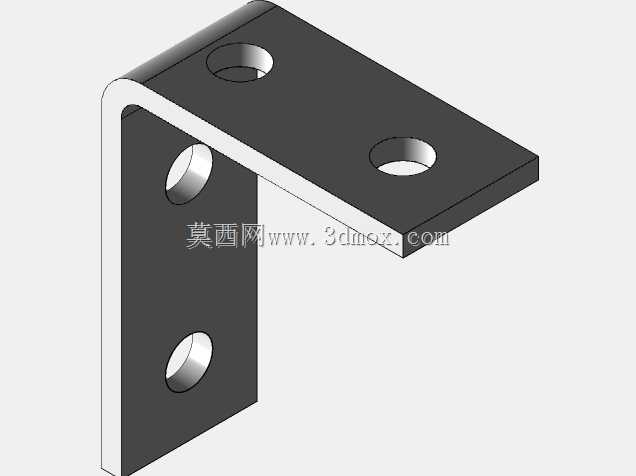

　　安装时可直接通过膨胀螺栓将底板固定在混凝土地面或结构楼板上，立柱与桥架段的连接节点采用角码加螺栓的固定方式，整体结构的抗侧移能力可满足常规工业环境下的振动荷载要求，不会因为设备运行产生的微振导致支架松动。整套结构的安装边界需要提前结合现场的梁位、楼板开孔位置确定，桥架段的安装高度通常控制在距地面2.5米以上，避免人员通行或设备搬运时发生碰撞，穿线管下端的出线口距离地面高度可根据接线设备的进线口位置调整，通常预留300mm至500mm的线管余量，方便后期与设备进线端做密封连接。设计过程中充分考虑了现场施工的容错空间，所有连接孔位均预留了2mm至3mm的调节余量，即使现场土建施工存在一定的尺寸偏差，也可以通过孔位微调完成安装，

　　不需要现场重新钻孔切割构件。穿线管与桥架的连接位置采用护线套包覆管口，避免线缆从桥架进入穿线管时被金属管口的毛刺划伤绝缘层，所有金属构件表面均做了镀锌防腐处理，可适应潮湿、多粉尘的工业车间环境，长期使用不会出现锈蚀掉漆的问题。梯级桥架的横担采用冲压一体成型工艺，没有尖锐的边角，施工人员在线缆敷设过程中不会被划伤，桥架侧边的型材采用翻边设计，整体结构强度比同厚度的平钢板桥架提升30%以上，在承托满铺线缆的情况下不会出现横担下弯变形的问题。垂直支撑立柱之间的间距控制在1.2米至1.5米区间，既保证了整体结构的支撑刚度，也不会因为立柱过密导致现场安装工作量增加。这套结构还可以根据实际的线缆回路数量灵活扩展，比如需要增加出线回路时，只需要在桥架侧边预留的安装孔位上加装对应的穿线管和管卡即可，不需要对原有桥架结构做大规模改动，适配不同规模的电气布线项目需求。
