分区布线用拉点接线盒结构设计

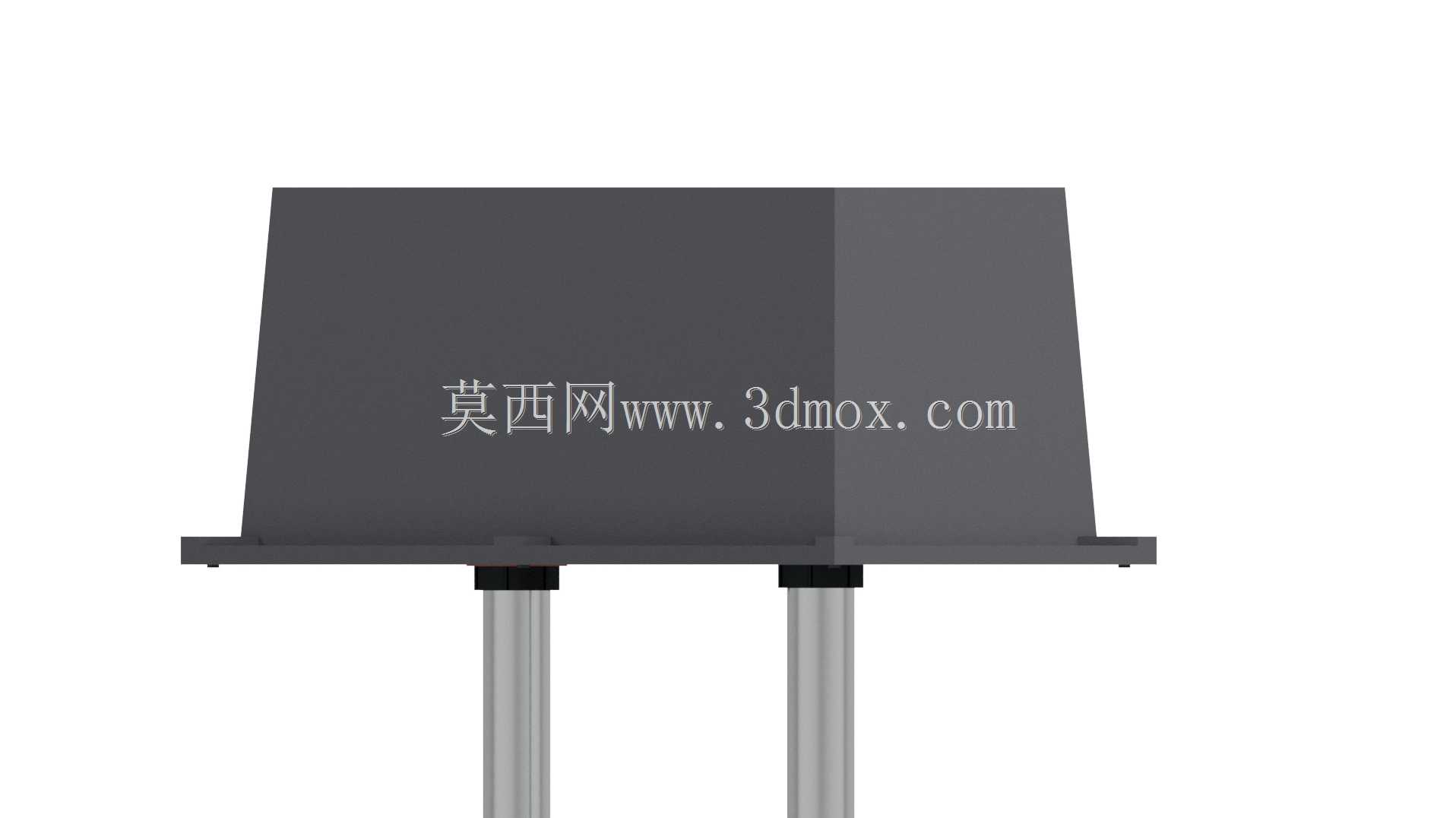

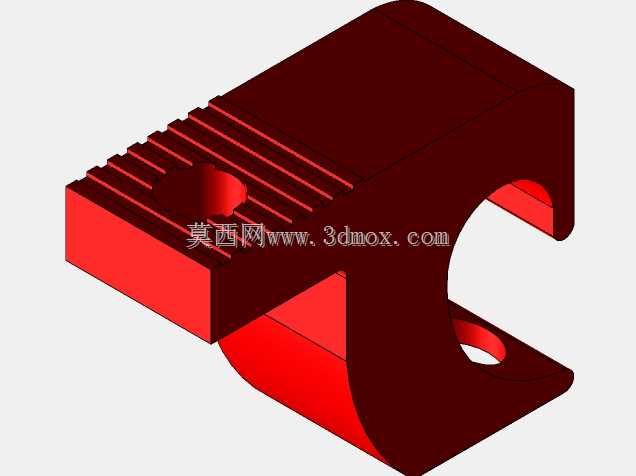

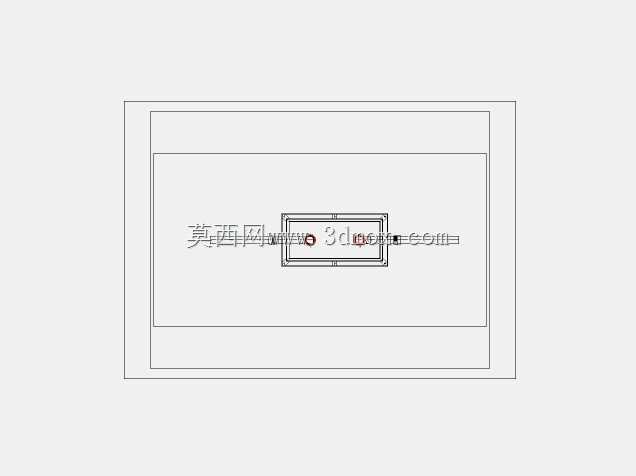

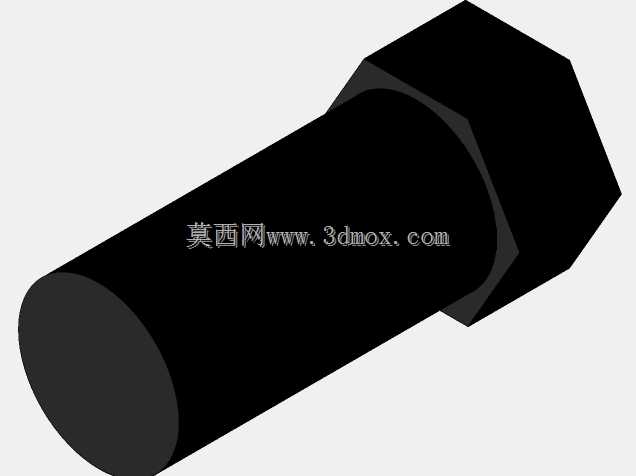

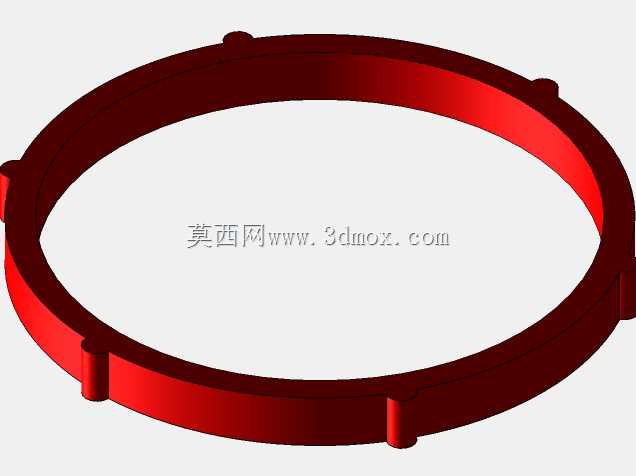

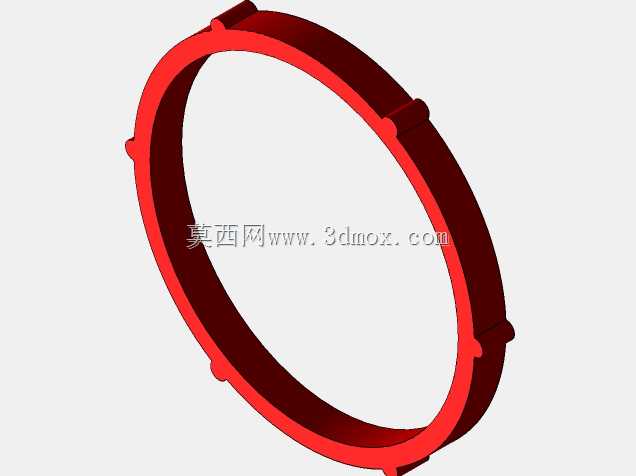

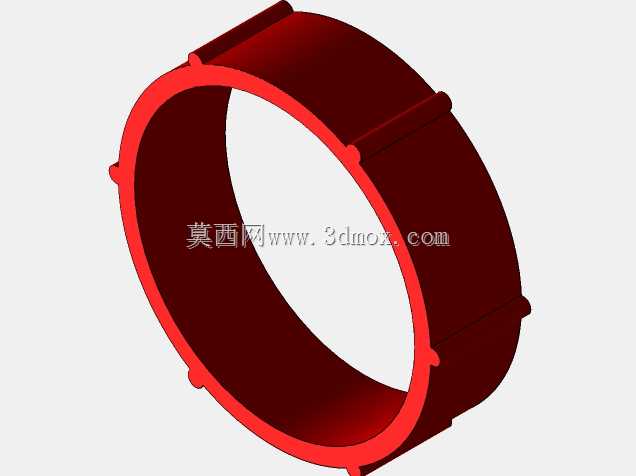

　　在建筑电气分区布线、通讯线路分区域布设的现场作业中，这类拉点接线盒是线缆走向梳理、点位固定的常用基础构件，主要承担分区边界处线缆承托、走向引导、接线节点防护的作用，避免跨区域布设的线缆出现垂度过大、受力拉扯、外皮磨损的问题，尤其在吊顶内布线、墙面暗装分区线路、通讯机柜间分束走线的场景中，能够为施工人员提供可靠的线缆固定支点，减少后期线路维护时的梳理难度。从结构设计来看，该构件分为上部盒体与下部拉点固定结构两部分，上部盒体采用梯形台状的封闭结构，侧壁带有向外延伸的安装法兰边，法兰边上预留安装孔位，可直接通过自攻螺丝或者膨胀螺栓固定在安装基面，不管是混凝土墙面、轻钢龙骨吊顶基板还是金属机柜安装梁，都能实现稳定贴合固定，

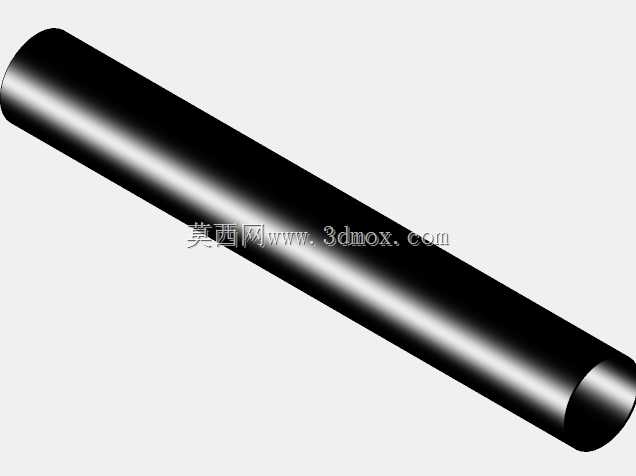

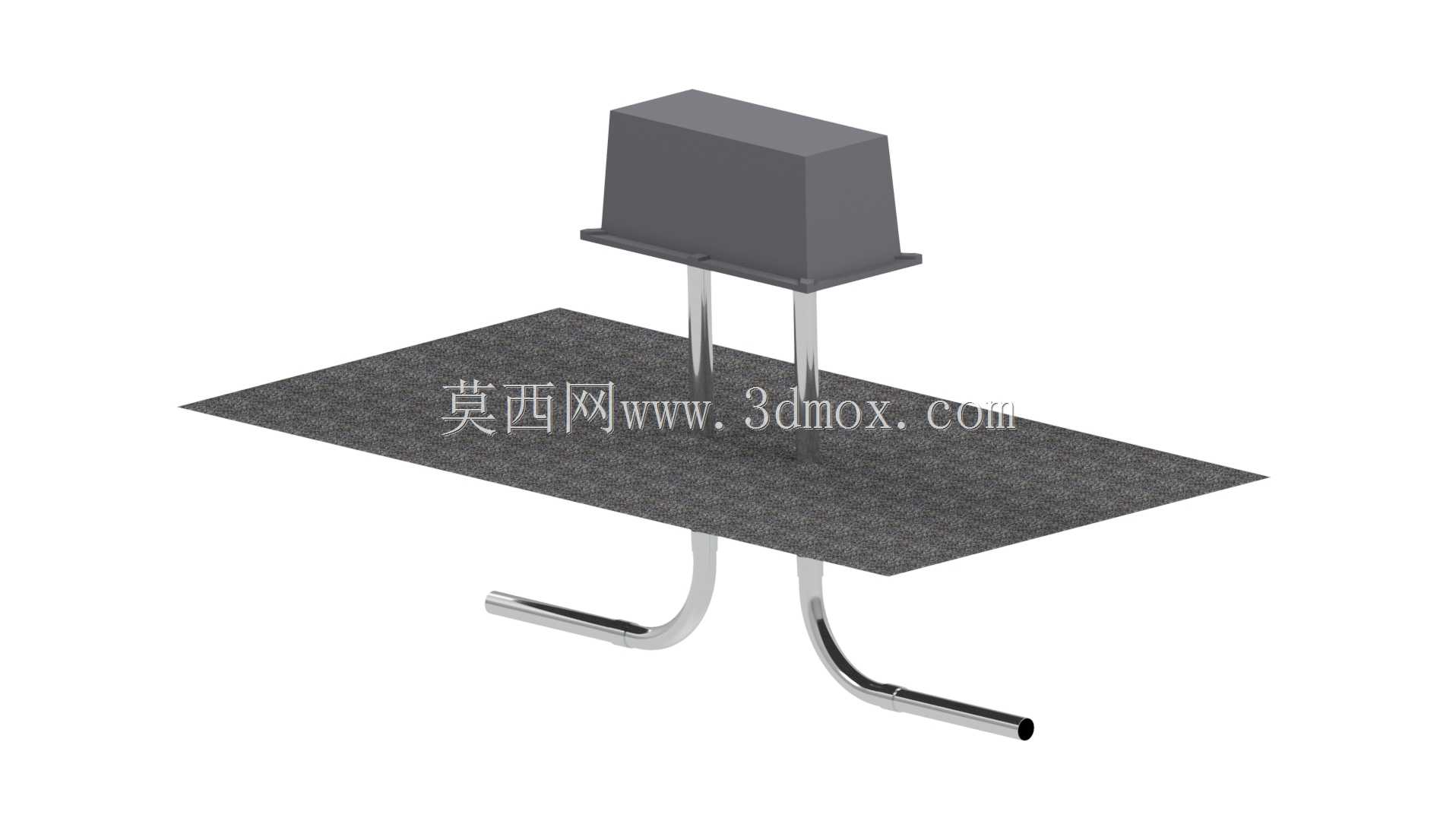

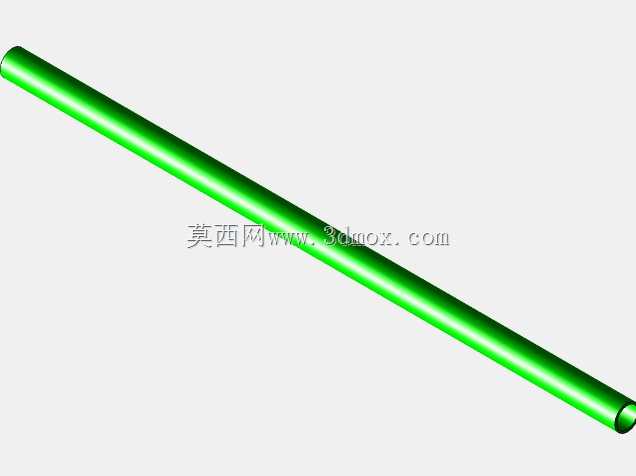

　　盒体内部预留足够的接线空间，可容纳2-3组线缆的对接接头，同时盒体边缘做了圆角过渡处理，避免穿线时尖锐边角划伤线缆绝缘层，降低施工过程中的绝缘破损风险。下部的拉点结构采用双金属弯杆设计，两根金属杆从盒体底部垂直穿出后，做了两次90度弯折，形成朝向外侧的水平承托段，金属杆表面做了镀锌防锈处理，能够适应潮湿环境下的长期使用，不会因为锈蚀导致结构强度下降，弯折处的圆弧半径经过匹配计算，刚好适配常规通讯线缆、低压电气线缆的弯曲半径要求，线缆搭在承托段上时不会出现过小弯折导致的线芯断裂问题，同时双杆的间距设置为40mm，既能够承托单束大直径线缆，也可以分束固定多根小直径线缆，适配不同布线场景的需求。在安装边界的设计上，

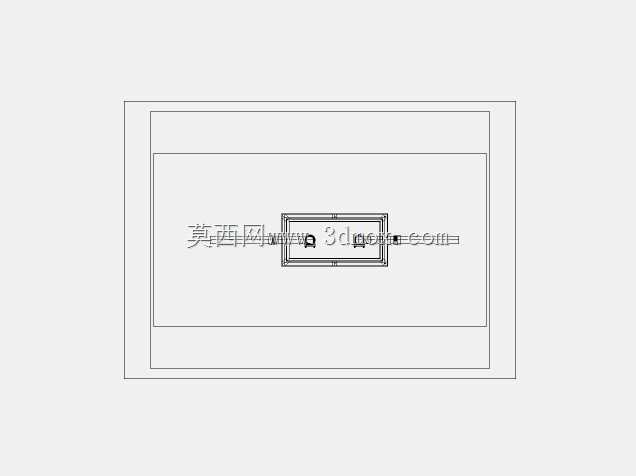

　　该构件的整体安装高度控制在120mm以内，盒体顶部到下部承托弯杆的最低点距离不超过110mm，安装后突出基面的尺寸较小，不会占用过多的吊顶内部或者墙面暗装层的空间，适配常规200mm间距的吊顶龙骨安装场景，不需要额外调整龙骨布局；盒体的平面尺寸为80mm60mm，法兰边的宽度为10mm，安装孔位的中心距为60mm40mm，和市面上通用的86型暗装接线盒的孔位参数部分兼容，施工人员可以直接沿用常规的钻孔定位参数，不需要重新制作定位模板，能够有效提升现场安装的效率。设计过程中重点考虑了现场施工的容错性，下部的金属弯杆与盒体的连接部位做了加强结构，能够承受不超过50N的垂直拉力，即使在线缆布设完成后出现局部拉扯，也不会出现弯杆脱落、

　　盒体变形的问题；同时弯杆的水平段末端做了圆弧收头处理，没有尖锐的切口，避免施工人员在穿线、固定线缆时被划伤。在实际使用中，这类拉点接线盒通常布置在不同防火分区、不同功能区域的线缆穿越位置，既可以作为线缆的中间固定点，也可以作为区域线路的分界标识点，后期线路检修时，运维人员可以通过该类构件快速判断线路的分区归属，减少排查故障的时间；盒体的封闭结构也能够对接头部位起到防尘、防杂物掉落的作用，避免吊顶内的积灰、建筑碎屑掉落到接线端子上，引发接触不良的问题。针对不同的安装基面，该结构的安装法兰边还可以适配不同的固定件，在木质基面上可以直接用木螺丝固定，在金属基面上可以用自钻螺丝固定，在混凝土基面上可以搭配膨胀管使用，不需要额外制作转换支架，适配性较强。另外，下部弯杆的角度设计也考虑了线缆的自然垂度，水平承托段略微向上倾斜2度，线缆搭放后不会因为长期受力出现滑移脱落的问题，不需要额外使用扎带固定也能保持稳定的承托状态，在临时布线场景中可以大幅减少辅材的使用量，提升布线施工的速度。
