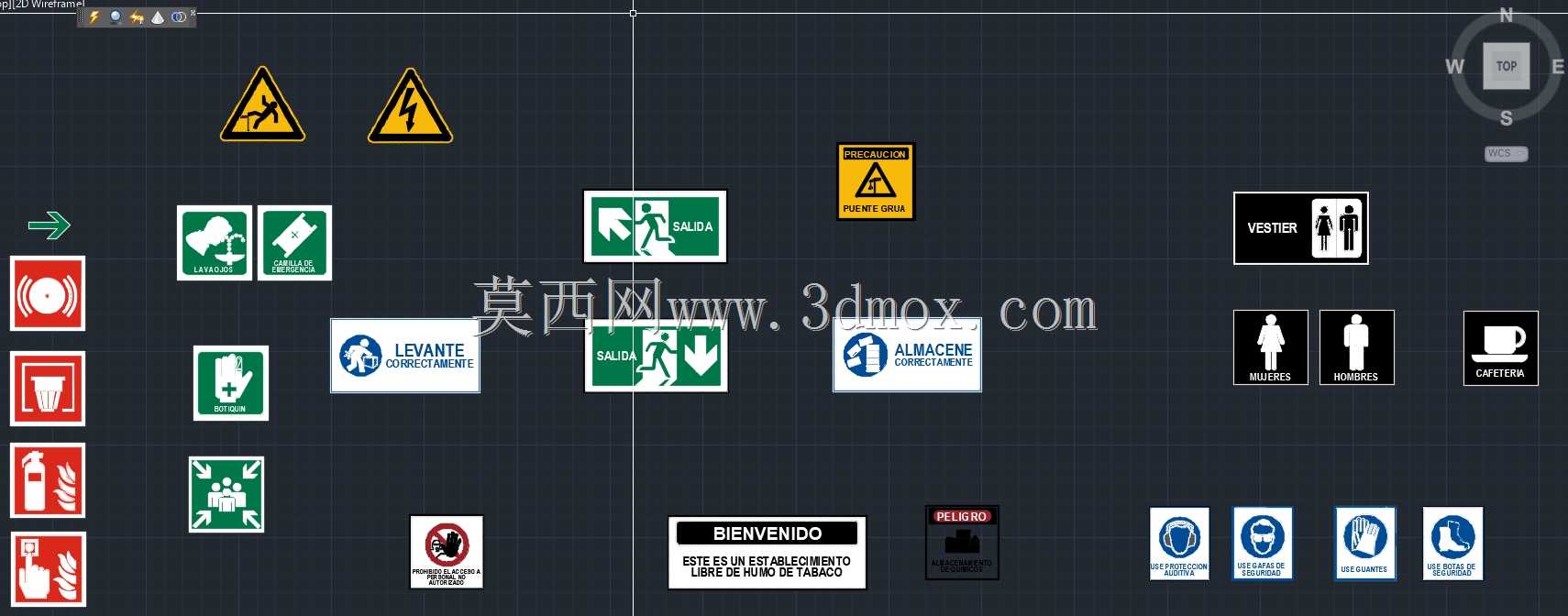

工业场所HSEQ安全警示标识集合

　　这套标识集合覆盖了工业生产、仓储物流、公共办公等多类场所的HSEQ管理视觉提示需求，从现场风险前置预警、应急路径指引、个体防护要求到行为禁令约束形成完整的视觉提示体系，所有标识的图形比例、配色逻辑均贴合工业现场目视化管理的实际识别要求，适配不同光照条件、不同观察距离下的快速识读需要。

　　设计阶段首先梳理了现场不同风险等级的视觉区分逻辑，高风险预警类标识采用黄底黑边三角形构型，图形元素直接对应触电、机械伤害、滑倒等具象风险点，三角形的强视觉冲击属性可让作业人员在3-5米距离外快速捕捉风险提示，避免因标识辨识度不足引发的误闯风险；应急疏散类标识统一采用绿底白图形的标准配色，包含疏散方向箭头、安全出口点位、应急集合点等核心元素，图形中加入的奔跑人形、方向箭头可在烟雾、弱光等应急场景下，让人员无需阅读文字即可快速判断逃生路径，部分标识预留了多语言文字标注区域，可适配不同用工结构的厂区使用需求。

　　消防类标识采用红底白图形的高对比度设计，覆盖灭火器点位、消防栓位置、消防水带接驳点等核心消防设施提示，标识尺寸按照现场安装高度做了比例适配，安装在1.5米以下墙柱位置的标识采用2020cm的常规尺寸，安装在2.5米以上高位的标识放大至4040cm，确保不同安装高度下的识读距离符合消防安全规范要求；个体防护类标识采用蓝底白图形设计，明确标注必须佩戴安全帽、防护手套、护目镜、防护鞋等防护要求的区域边界，可直接张贴在作业区入口、设备操作位旁，替代冗长的文字管理制度，降低作业人员的信息接收成本。

　　禁止类标识采用红圈斜杠的通用构型，覆盖禁止吸烟、禁止明火、禁止无关人员进入等常见现场禁令，图形元素简洁直白，不存在文化或认知层面的识别障碍；公共卫生类标识包含卫生间点位、垃圾投放点、无烟区域提示等内容，适配厂区办公区、后勤区域的目视化管理需求。所有标识的建模过程中均预留了安装孔位、背胶粘贴的结构余量，标识边缘做了0.5mm的圆角处理，避免金属材质标识安装时划伤作业人员，不同类型标识的厚度统一设置为1mm，既满足硬质标识的结构强度要求，也不会因过厚导致安装后突出墙面过多引发磕碰。

　　现场应用时，可根据厂区的动线规划、风险点位分布灵活选取对应标识，高风险区域的警示标识可搭配同比例的地面警示线使用，形成立体的风险提示体系；疏散类标识安装时需避开管线、设备遮挡，相邻标识的间距控制在10米以内，确保疏散路径上的视觉连续性；消防标识安装位置需与对应设施的水平距离不超过1米，避免应急情况下人员无法快速定位消防器材。这套标识的三维模型可直接用于厂区三维布局规划阶段的目视化方案预演，设计人员可在整体厂区模型中直接调用对应标识调整安装位置、尺寸比例，提前验证不同安装点位的可视性，避免现场施工后出现标识被遮挡、高度不合理等问题，大幅降低目视化系统的现场整改成本。
