偏心轮旋转往复转换机械结构

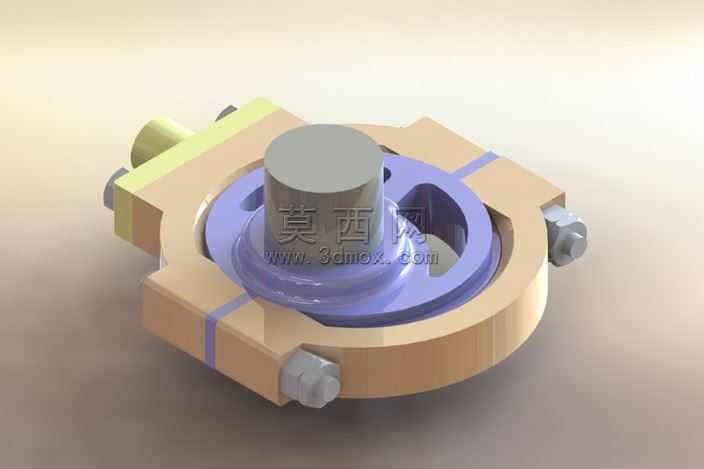

本作品为偏心轮传动机构三维建模成果，建模阶段采用参数化设计思路完成各零部件的尺寸定义与配合约束，首先完成偏心主轴的特征构建，通过拉伸、凸台切除等基础特征完成轴段、偏心圆柱段的造型，严格控制偏心距参数保证运动转换的行程精度。其次完成外圈框架的建模，对框架的安装孔位、螺栓沉台、卡槽结构做了精细化处理，保证各连接位置的装配公差符合机械设计规范，配套的紧固螺栓、端盖、定位销等标准件均按照国标参数完成建模，确保装配时无干涉错位问题。中间偏心轮盘部分采用环形槽特征设计，通过旋转切除完成轮盘的型腔构造，保证偏心轮转动时可顺畅带动框架做往复直线运动。渲染阶段采用多材质分层赋予方案，金属框架部分赋予磨砂黄铜材质，调整粗糙度参数模拟铸铜件的哑光金属质感，偏心轮盘部分赋予半透明紫蓝色工程塑料材质，适当调整折射参数凸显内部结构轮廓，主轴部分赋予哑光灰铸铁材质，紧固螺栓赋予镀锌亮面金属材质，各材质的反光度、环境光遮蔽参数经过多轮调试，最终渲染图可清晰区分不同零部件的材质属性与结构边界。结构设计上采用对称式布局，两侧螺栓紧固的框架结构可保证传动过程的受力均衡，偏心轮与框架的配合间隙经过参数校核，既保证运动顺畅无卡滞，又避免间隙过大造成的传动回程误差，整体结构可直观演示旋转运动转换为直线往复运动的机械原理，可作为机械原理教学演示模型、传动机构设计参考方案使用，建模过程中所有特征均保留完整参数树，可根据实际使用需求调整偏心距、框架尺寸、轴径等核心参数，适配不同的传动行程与负载需求。
