在往复式内燃机的动力传递链路中,曲轴承担着将活塞往复直线运动转化为旋转扭矩的核心作用,是整套动力系统中受力最复杂、加工精度要求最高的部件之一。从实际应用场景来看,这类多缸曲轴广泛适配四缸内燃机,覆盖乘用车动力总成、小型工程机械动力单元、固定式发电机组动力源等多个使用场景,不同场景下的曲轴需要匹配对应的动平衡等级、轴颈耐磨性能以及疲劳强度要求,才能保证长期高负荷运转下的可靠性。

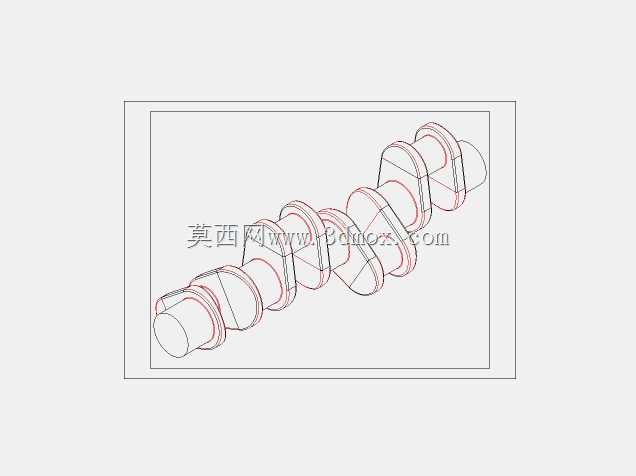

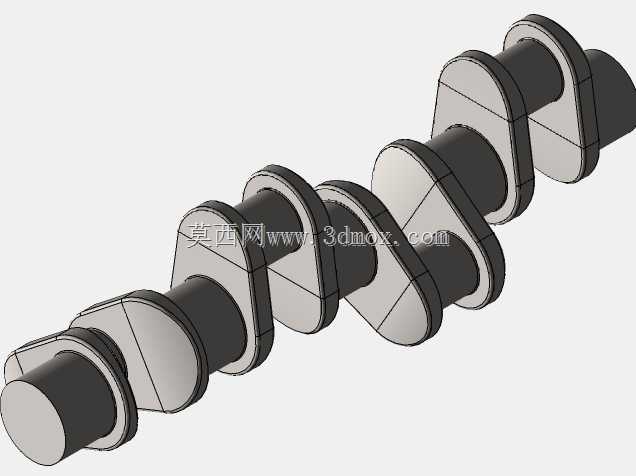

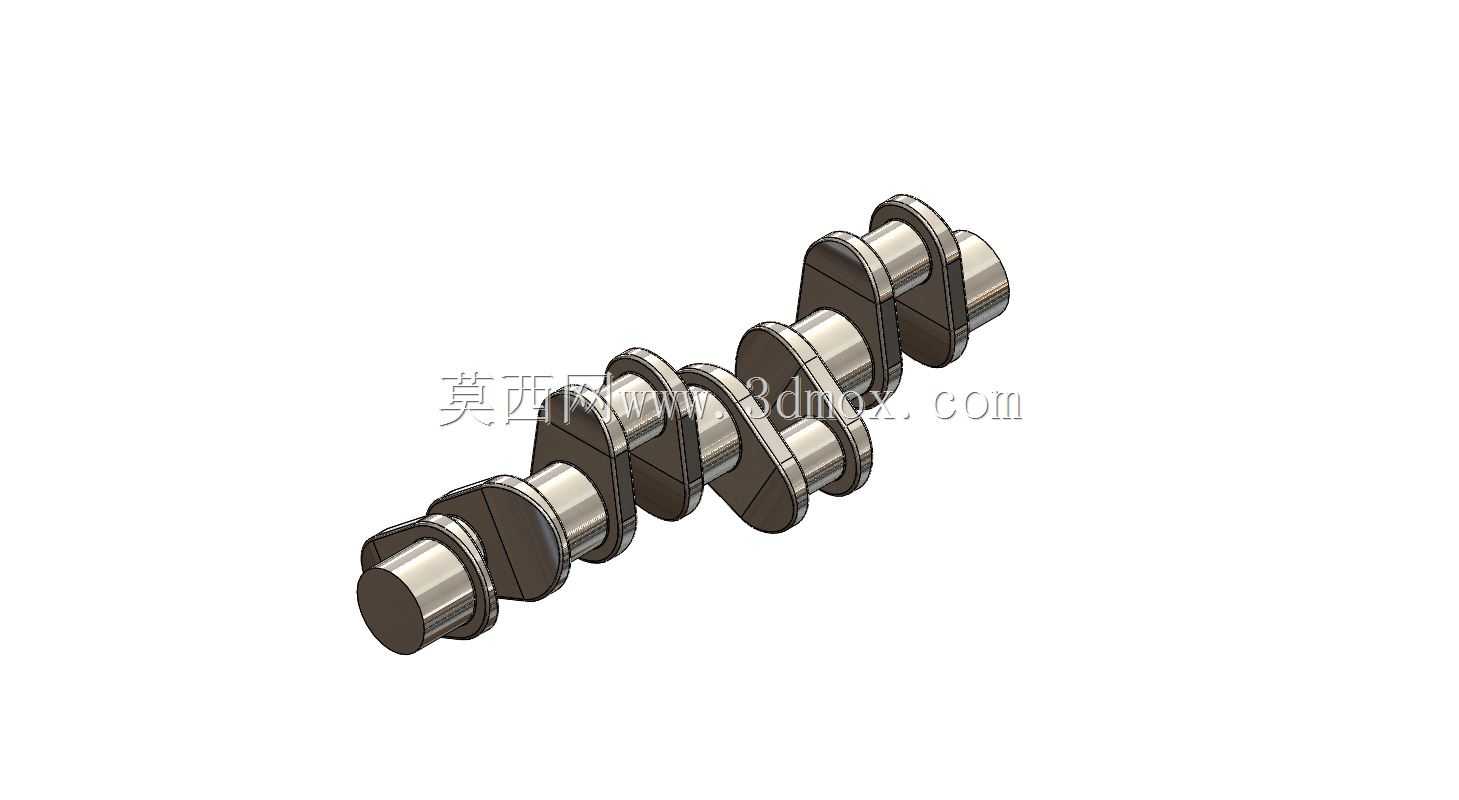

从功能特性来看,这款曲轴的主轴颈沿轴向等距排布,通过主轴承座安装在缸体的主轴承孔内,为整根轴提供旋转支撑;连杆轴颈与对应缸位的连杆大端配合,承接活塞做功行程传递来的冲击力,每个连杆轴颈两侧配置的平衡块,用于抵消曲柄连杆机构运动时产生的旋转惯性力与往复惯性力,降低发动机运转时的振动幅度,避免振动传递到缸体引发整机共振。轴颈表面的圆角过渡设计是应力集中防控的关键,所有轴颈与曲柄臂连接位置都采用了大圆角滚压工艺的设计预留,能够大幅降低交变载荷下的应力集中系数,减少轴颈断裂的失效风险。
设计过程中首先需要确定的是曲柄半径,这个参数直接决定了内燃机的活塞行程,与缸径参数共同决定单缸排量,在确定曲柄半径后,需要根据缸心距来排布各主轴颈与连杆轴颈的轴向位置,保证各缸连杆在运动过程中不会与相邻曲柄臂、缸体结构发生运动干涉。轴向尺寸的排布需要同时考虑主轴承宽度、连杆大端宽度、平衡块的轴向厚度,预留出足够的止推间隙,避免曲轴受热膨胀后出现轴向卡滞。油道的设计是整个曲轴结构的重点,斜向贯通的油道孔将主轴颈与对应连杆轴颈连通,来自主油道的压力润滑油通过这些内部油道输送到连杆轴颈表面,为连杆大端轴承提供润滑与冷却,油道孔的位置需要避开应力集中区域,孔口位置做倒角处理,避免油道孔边缘成为疲劳裂纹的起始点。
安装边界方面,曲轴前端需要预留正时齿轮、皮带轮、扭转减振器的安装轴段与键槽位置,后端则需要匹配飞轮的安装法兰与定位销孔,法兰端的螺栓孔位置度需要严格控制,保证飞轮安装后的动平衡精度。整根曲轴的轴向总长需要匹配缸体的曲轴箱轴向空间,主轴颈的直径公差、圆柱度公差需要满足滑动轴承的配合要求,通常主轴颈与主轴承瓦的配合间隙控制在0.02-0.05mm区间,过大的间隙会导致机油压力不足,过小的间隙则会在热机状态下出现抱轴故障。平衡块的外形轮廓需要经过运动包络校核,保证曲轴旋转时平衡块不会与缸体内壁、机油泵、正时链条等周边部件发生刮碰,平衡块的重量需要经过精确计算,在满足动平衡要求的前提下尽可能降低曲轴整体重量,减少旋转惯量带来的动力响应滞后问题。
从结构强度角度考虑,曲柄臂的截面形状采用椭圆形优化设计,相比矩形截面能够在相同重量下获得更高的抗弯强度,承受做功行程中连杆轴颈传递来的冲击弯矩。曲轴的材质通常选用球墨铸铁或者调质合金钢,对应不同的功率输出需求,模型中各轴颈的表面粗糙度要求预留了加工余量,能够满足后续磨削、抛光的工艺要求,保证轴颈表面的耐磨性能。在实际建模过程中,所有回转面的同轴度公差、各连杆轴颈之间的相位角公差都需要严格控制,四缸曲轴的相邻做功缸连杆轴颈相位角为180度,相位角的偏差会直接影响发动机的点火正时与运转平顺性。
