星形弹性梅花联轴器传动连接结构

项目分类:通用机械零部件 发布时间:2022-07-14 ID:683278
  • 星形弹性梅花联轴器传动连接结构
  • 星形弹性梅花联轴器传动连接结构

  这类星形弹性联轴器是传动系统里极为常用的轴系连接部件,日常在伺服传动、泵组驱动、输送设备动力端、轻工机械传动链里都能见到它的身影,核心作用是连接两根不同设备输出、输入端的轴,传递额定扭矩的同时,抵消两轴之间存在的径向、角向、轴向安装偏差,避免轴系因对中误差产生额外的交变载荷,延长轴承、密封件等配套部件的使用寿命。

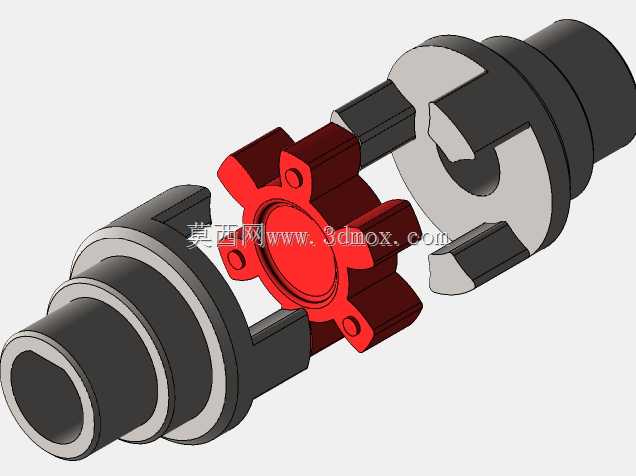

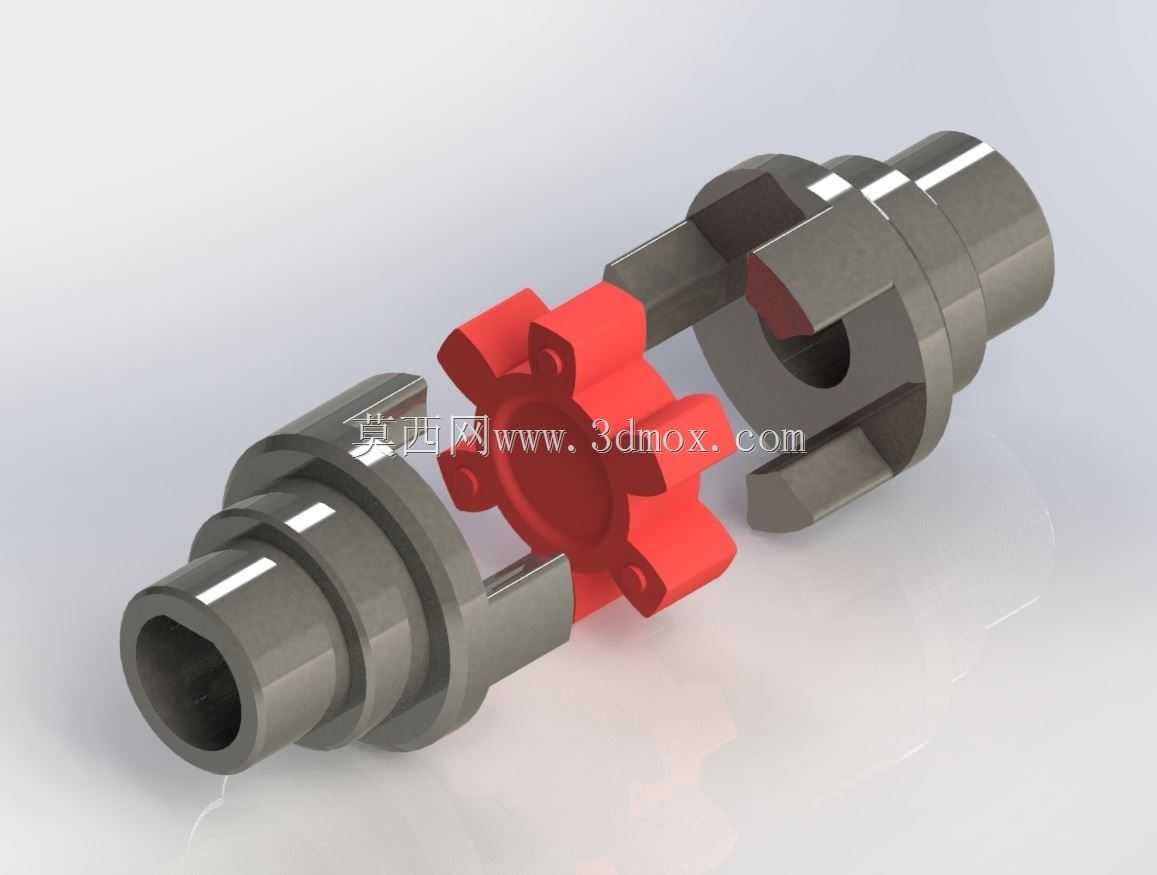

  从结构设计来看,整个部件分为两个金属半联轴器和中间的弹性星形块,两个半联轴器分别通过轴孔与主动轴、从动轴配合,依靠键连接传递扭矩,半联轴器端面上的凸爪与中间弹性块的凹槽相互嵌合,动力从主动端半联轴器的凸爪传递到弹性块,再通过弹性块传递到从动端半联轴器的凸爪,整个传力路径没有刚性硬接触,中间的弹性元件采用聚氨酯类弹性材质,具备良好的耐磨性能和缓冲吸振能力,在传动过程中可以吸收启动瞬间的冲击载荷,也能衰减传动过程中产生的振动,尤其适合频繁正反转、启动扭矩波动较大的传动场景。

  设计这类联轴器的时候,首先要匹配所适配轴系的额定传递扭矩,不能出现扭矩选型不足导致弹性块剪切失效的问题,半联轴器的金属部分一般采用45号钢加工,轴孔的公差配合通常选用H7/k6的过渡配合,既保证装配时的同轴度,也方便后期维护拆卸,凸爪的工作面要做倒角处理,避免装配时刮伤弹性块的接触面,同时凸爪的弧度要和弹性块的凹槽弧度完全匹配,保证受力时接触面均匀贴合,避免局部应力集中导致弹性块过早磨损。

  安装边界方面,这类联轴器的轴向尺寸紧凑,不需要太大的安装空间,装配时要注意两轴的对中偏差不能超过产品允许的补偿量,径向偏差一般控制在0.2mm以内,角向偏差不超过1度,轴向预留的窜动间隙要和弹性块的压缩量匹配,避免轴系热胀冷缩时对弹性块产生额外的轴向挤压。轴孔的形式可以根据实际安装需求选择直孔、锥孔或者带胀紧套的结构,键槽的尺寸要对应GB/T 1095的标准规格,方便和不同厂家的输出轴适配。

  实际使用场景里,这类联轴器相比刚性联轴器,对安装精度的要求更低,不需要复杂的对中工装就能完成装配,后期维护时只需要更换中间的弹性星形块,不需要挪动两端的驱动和负载设备,大幅降低了维护的工作量和停机时间。在输送线的驱动端,它可以吸收输送带启停时的冲击,避免电机过载;在水泵传动端,它可以补偿泵轴和电机轴因为安装基座沉降产生的对中偏差,避免机封因为附加载荷泄漏;在伺服传动场景里,它的低背隙特性可以保证传动的精度,不会因为弹性变形导致传动滞后,满足位置控制的精度要求。

  建模过程中要注意弹性块的瓣数和半联轴器凸爪的数量匹配,每个凸爪的受力面要做等距阵列,保证每个接触瓣的受力均匀,轴孔处的键槽要对称分布,避免动平衡超标,对于转速较高的应用场景,半联轴器的端面和外圆要做同轴度约束,整体做动平衡校正,避免高速转动时产生额外的振动。弹性块的硬度选择要匹配实际的载荷特性,载荷大、冲击强的场景选择硬度稍高的弹性材质,需要更好缓冲效果的场景选择硬度稍低的材质,同时要考虑工作环境的温度,避免高温环境下弹性材质提前老化失效。
