在各类旋转传动机构的设计选型中,滚珠轴承是应用覆盖范围极广的核心支承部件,从民用家电的电机输出端,到工业生产线的输送辊道、机床主轴的辅助支承、小型动力设备的传动端,都能见到这类零件的身影。它的核心作用是在支承旋转轴类零件的同时,降低轴运转过程中的摩擦系数,减少动力传递过程中的能量损耗,同时保证轴的回转精度维持在设计允许的公差范围内。

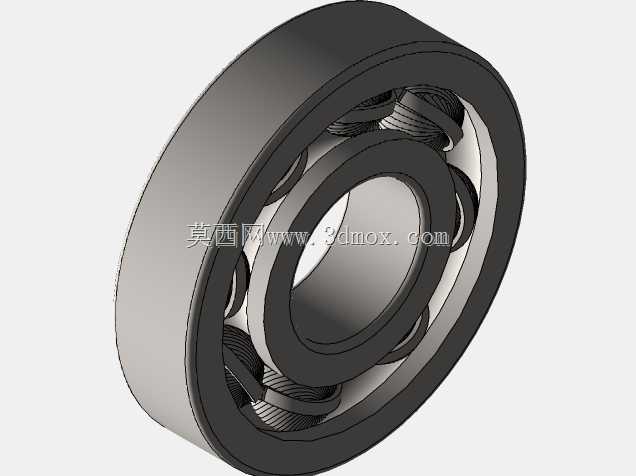

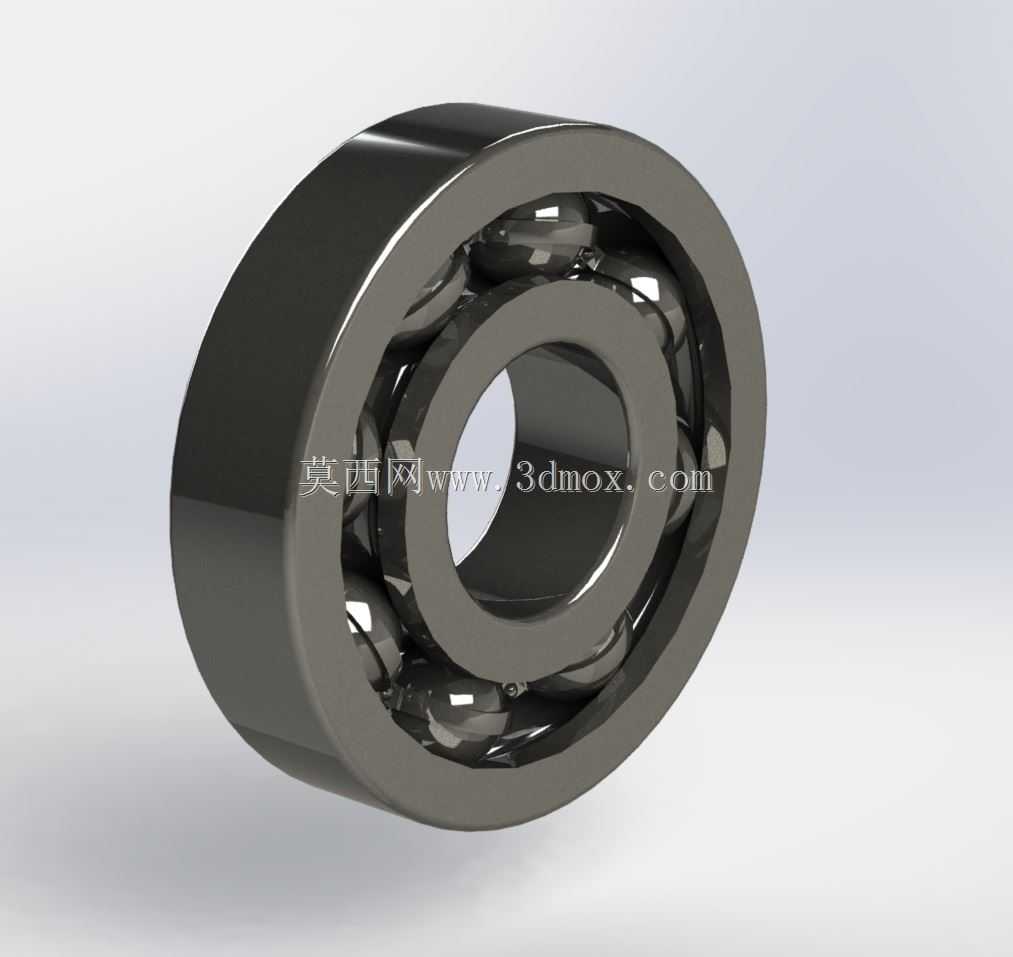

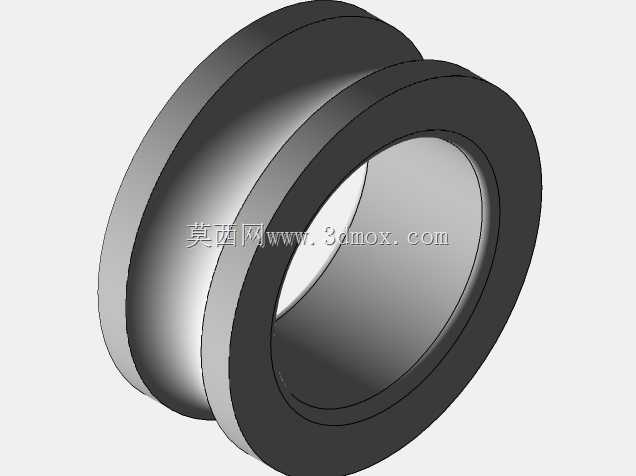

这套滚珠轴承的结构设计遵循常规深沟球轴承的成熟构型,整体由内圈、外圈、滚动钢球、保持架四个核心部分组成。内圈与轴颈采用过盈配合安装,随轴同步做回转运动,内圈外侧加工有连续的弧形滚道,滚道的曲率半径略大于钢球半径,保证钢球在滚道内滚动时为点接触状态,同时预留合理的接触应力承载空间。外圈安装在设备的轴承座孔内,多数应用场景下外圈为固定状态,部分需要轴向游动的支承结构中,外圈可在座孔内做小范围轴向位移,用来补偿轴系受热伸长带来的尺寸变化,避免轴系出现卡滞或附加内应力。
滚动体是整套轴承承载负荷的核心元件,均匀排布在内圈与外圈的滚道之间,将轴运转时的滑动摩擦转化为滚动摩擦,大幅降低接触面的摩擦阻力。保持架的作用是将相邻的钢球均匀分隔开,避免钢球在运转过程中相互碰撞、摩擦,保证所有滚动体在滚道内均匀分布,同时在轴承无载荷区域引导钢球运动,改善轴承内部的润滑条件。设计过程中,钢球的直径、数量需要根据额定动载荷的计算值确定,保证在目标工况的额定转速、径向载荷下,轴承的疲劳寿命满足设备的设计使用周期要求。
从安装边界来看,这类滚珠轴承的径向尺寸由外圈外径决定,安装时需要匹配轴承座孔的H7级公差,内圈内径与轴颈采用k6级过渡/过盈配合,轴向定位通常采用轴肩与孔用挡圈、端盖配合的方式,轴肩的高度需要低于内圈的挡边高度,方便后续轴承拆卸维护时拉马的卡爪能够勾住内圈端面,避免拆卸过程中损伤轴承滚道或配合面。轴承的轴向宽度尺寸需要匹配安装位置的预留空间,端盖压紧时需要预留0.02-0.05mm的轴向间隙,避免工作温度升高后轴系热胀导致轴承承受额外轴向载荷,出现过早疲劳失效。
在实际工况适配中,这类滚珠轴承主要承受径向载荷,同时也可以承受一定量的双向轴向载荷,当径向游隙增大时,具备角接触球轴承的部分特性,可以承受更大的轴向联合载荷。相比滑动轴承,它的径向尺寸更小,启动摩擦阻力低,维护更换便捷,润滑方式可以采用脂润滑或者油润滑,常规工况下采用锂基脂润滑即可满足长期运转需求,密封型结构的轴承在出厂时已经预填润滑脂,不需要后续定期加注,适合维护不便的安装场景。
设计建模过程中,滚道的曲率参数、钢球的排布节圆直径是核心建模要点,滚道表面的粗糙度需要控制在Ra0.8以下,减少钢球滚动时的磨损,钢球与滚道的接触角需要根据载荷特性调整,纯径向载荷下接触角为零,存在轴向载荷时接触角会随载荷增大而增大。保持架的兜孔间隙需要控制在合理范围,既要保证钢球能够自由滚动,又要避免间隙过大导致钢球在运转中出现窜动,产生额外振动与噪声。对于高速应用场景,还需要校核钢球的离心力,保持架需要采用高强度轻质材料制作,避免高速运转下保持架断裂导致轴承抱死。
在不同的应用场景中,这类轴承的选型需要匹配对应的精度等级,普通传动场景采用P0级精度即可满足要求,机床主轴、精密仪器等对回转精度要求高的场景,需要选用P6或更高精度等级的轴承,同时配合合适的预紧结构,消除轴承内部游隙,提升轴系的整体刚性,降低运转时的径向跳动。安装过程中需要注意,不能通过敲击外圈的方式将轴承压入轴颈,压力需要均匀施加在过盈配合的套圈端面上,避免滚道受到冲击载荷出现压痕,导致轴承运转时出现异响、振动超标的问题。
