在常规工业传动系统的轴系连接场景中,法兰联轴器是应用范围极广的刚性传动部件,这类部件主要用于两根同轴线布置的传动轴之间的刚性连接,能够在传动过程中无间隙传递额定工作扭矩,同时可承受一定的轴向载荷与径向偏差补偿量,广泛适配泵组、输送机、减速机输出端、中小型机床主轴等对传动同轴度要求较高的设备布局场景。从实际使用场景来看,这类刚性法兰联轴器不具备挠性补偿能力,因此对安装时的两轴对中精度有明确要求,一旦对中偏差超出允许范围,会在运转过程中产生附加交变载荷,加速连接螺栓、轴键以及两端支撑轴承的磨损,因此在设备安装调试阶段,通常需要配合百分表完成两轴径向跳动与端面跳动的校准,确保运转过程中载荷传递平稳。

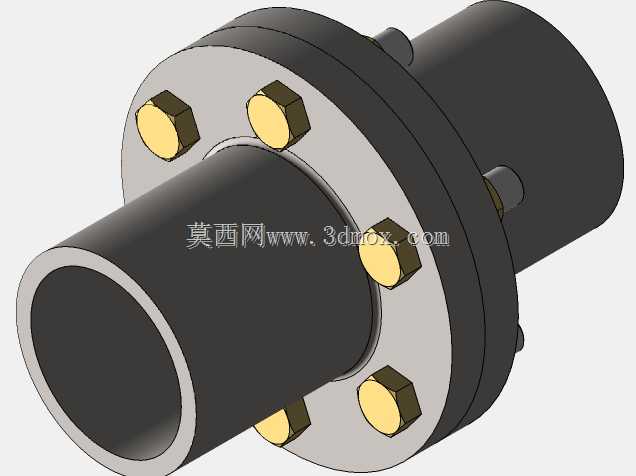

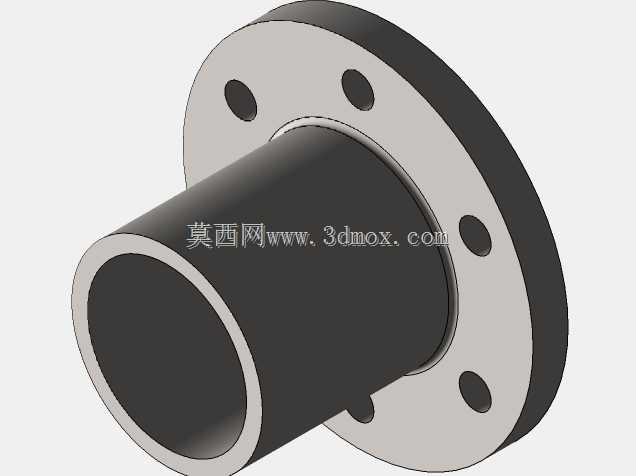

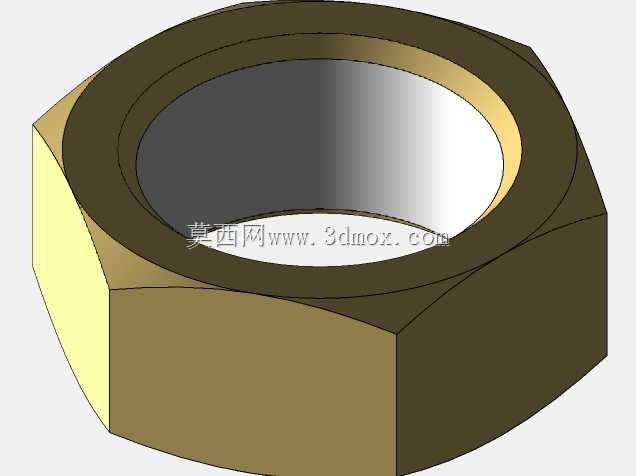

从结构设计逻辑来看,本次设计的法兰联轴器采用两个带凸缘的半联轴器对接结构,两个半联轴器分别通过平键与两端的传动轴实现周向固定,依靠轴肩与轴端挡圈完成轴向定位,对接端面采用止口配合结构实现同轴度定位,也就是其中一个半联轴器的对接端加工出凸止口,另一个对应加工凹止口,装配时止口嵌合即可保证两个半联轴器的同轴度,无需额外调整对中,降低现场装配的难度。两个半联轴器的法兰盘沿圆周方向均匀布置6组连接螺栓,螺栓采用受拉精制六角螺栓,螺栓孔与螺栓杆采用过渡配合,确保扭矩传递过程中各螺栓受力均匀,避免出现单个螺栓过载断裂的问题。螺栓头部配套六角厚螺母,螺母与法兰端面之间加装平垫圈,增大接触面积的同时防止运转过程中螺母松动,对于有冲击载荷的应用场景,还可配套弹簧垫圈或者防松螺母提升连接可靠性。
从安装边界与尺寸设计来看,半联轴器的轴孔直径根据适配轴径设计,轴孔长度按照标准轴伸长度取值,确保轴头插入后键槽配合长度满足扭矩传递的挤压强度要求。法兰盘的外径根据传递扭矩大小计算确定,螺栓孔的中心圆直径需保证螺栓安装时扳手有足够的操作空间,法兰盘的厚度需满足螺栓连接的挤压强度与法兰自身的抗弯强度,避免传递大扭矩时法兰盘出现翘曲变形。止口的配合长度通常取3-5mm,配合公差选用H7/js6过渡配合,既保证装配时的同轴度精度,又不会出现装配卡滞的问题。两个半联轴器对接完成后,整体的轴向总长度需匹配两端轴伸的间距,避免出现轴头顶死或者轴端挡圈无法固定的问题,法兰盘的外圆表面做倒角处理,去除加工毛刺,防止装配过程中划伤操作人员。
从功能特性层面,这种刚性法兰联轴器相比挠性联轴器,结构更加简单,制造成本更低,传动过程中无回转间隙,传动精度更高,能够在高速重载的工况下保持稳定的传动性能,只要安装对中精度达标,其使用寿命远高于弹性联轴器,且日常维护成本极低,仅需定期检查连接螺栓的预紧力即可,无需更换弹性元件。但需要注意的是,这类联轴器无法补偿两轴之间的相对位移,因此仅适用于工作过程中两轴不会产生相对偏移、安装基础刚性充足的传动场景,对于安装对中难度大、工作过程中存在基础沉降或者轴系挠曲变形的场景,则需要搭配挠性元件使用。在三维建模过程中,需要重点关注止口配合面、键槽工作面、螺栓孔中心位置的尺寸精度,建模时按照实际加工公差要求预留配合间隙,装配完成后需做干涉检查,确保螺栓装配后不会与周边的防护罩、轴承端盖等部件产生运动干涉,同时要核算螺栓的分布圆直径与法兰外圆的间距,保证螺栓拧紧时套筒有足够的操作空间,避免现场装配时无法完成螺栓预紧。
