卡普林弹性联轴器结构设计方案

　　在各类工业传动系统的轴系连接场景中，这类带弹性缓冲块的卡普林结构联轴器，是中小扭矩传动工况下应用极广的连接件，日常能在输送线驱动端、小型泵组动力端、精密机床进给轴、自动化设备传动模组等位置见到它的身影。它的核心作用是连接两根同轴布置的传动轴，将主动轴的旋转扭矩平稳传递到从动端，同时抵消安装过程中两轴之间不可避免的径向、角向与轴向偏差，避免轴系因强制对中产生额外的弯曲应力，延长轴承、密封件等周边配套零件的使用寿命。

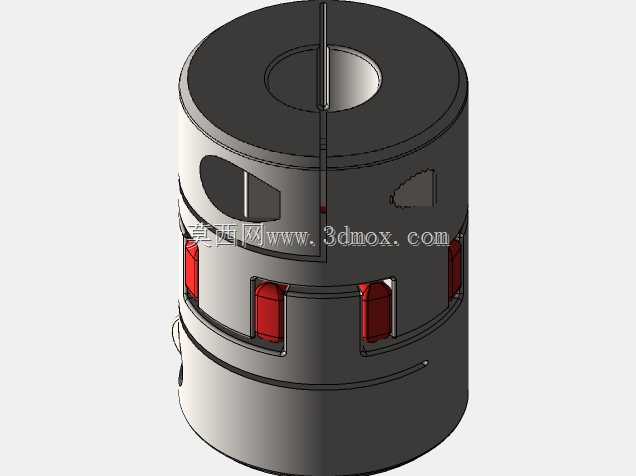

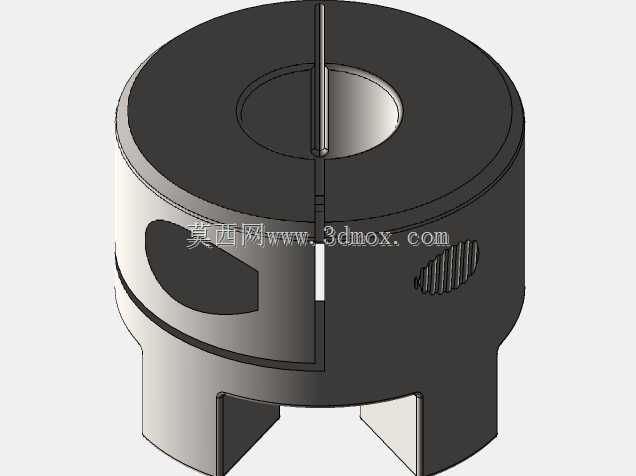

　　从结构设计逻辑来看，这个联轴器采用了分体式的两半金属毂体搭配嵌入式弹性缓冲块的布局，两半毂体分别通过端部的内孔与主动轴、从动轴配合，依靠键连接或者顶丝锁紧实现与轴的周向固定，毂体端面加工有均匀分布的凸爪，凸爪之间的卡槽内嵌入红色的高分子弹性缓冲块，两半毂体的凸爪分别抵在弹性块的两侧，传动过程中扭矩通过凸爪挤压弹性块实现传递，弹性块自身的形变可以吸收传动过程中的冲击振动，同时补偿两轴之间的安装偏差。设计时特意将弹性块设置为可单独拆卸更换的结构，长期使用后弹性块出现磨损、老化时，不需要移动两端的动力设备和被驱动设备，只需要拆开两半毂体的连接限位，就能快速更换缓冲元件，大幅降低现场维护的工作量与停机时间。

　　从安装边界与尺寸适配角度，这类联轴器的外径、长度、内孔直径都遵循通用的传动件尺寸系列，选型时首先要匹配所连接轴的轴径范围，内孔公差通常选用H7级精度，与轴的配合间隙控制在合理范围，避免过盈装配导致的毂体胀裂，或是间隙过大导致的传动晃动。安装时要注意两轴的对中偏差不能超过弹性块允许的补偿上限，通常径向补偿量在零点几毫米级别，角向补偿量在1度以内，轴向补偿量根据型号不同在1-2毫米区间，安装前要清理轴表面的毛刺、油污，将毂体加热到合适温度进行热装或是采用压装方式装配到位，避免敲击导致毂体变形或是弹性块提前损坏。毂体的外圆做了圆滑过渡处理，没有突出的尖锐结构，高速运转时不会产生过大的风阻，也能避免旋转过程中剐蹭周边的设备护罩或是管线，外表面加工的观察槽可以直观看到内部弹性块的磨损状态，日常巡检时不需要拆开设备就能判断缓冲元件是否需要更换。

　　在功能特性上，这种结构的联轴器相比刚性联轴器，具备优秀的缓冲减震能力，启动瞬间的冲击载荷会被弹性块吸收，不会直接传递到从动端的设备上，对于频繁正反转的工况适应性更强，不会像刚性凸缘联轴器那样在换向时产生明显的撞击异响。相比梅花形弹性联轴器，它的弹性块接触面积更大，同等外径下能传递的扭矩更高，弹性块的受力更均匀，局部应力集中更小，使用寿命更长。设计过程中对毂体的凸爪根部做了圆角过渡处理，避免长期交变载荷作用下凸爪根部出现应力断裂，金属毂体通常选用高强度铝合金或是45号钢加工，铝合金材质的型号重量更轻，转动惯量更小，适合转速较高的传动场景，钢质材质的型号承载能力更强，适合中等扭矩、有一定冲击的工况。弹性块通常选用聚氨酯材质，不同硬度的聚氨酯对应不同的缓冲性能与承载能力，硬度高的弹性块传递扭矩更大，但是缓冲性能稍弱，硬度低的弹性块减震效果更好，但是允许传递的扭矩上限更低，选型时需要根据实际工况的扭矩大小、转速高低、冲击程度匹配对应硬度的弹性元件。

　　实际应用中还要注意，这类联轴器不适合传动精度要求极高的场合，因为弹性块在受挤压时会产生微小的形变，存在一定的传动背隙，如果是用于伺服电机驱动的高精度定位场景，需要选用零背隙的胀套式连接结构，而普通的动力传输场景下，这种结构的联轴器性价比极高，安装维护简单，对安装精度的容忍度更高，能大幅降低现场安装调试的难度，减少设备运行过程中的轴系故障概率。
