卧式承压储液罐体结构三维设计

　　在化工、油气储运、食品加工、市政水处理等多个工业场景中，卧式承压储罐都是核心的物料存储单元，这类设备的设计合理性直接关系到生产流程的连续稳定性与现场作业安全。不同于立式储罐的占地逻辑，卧式储罐更适合厂区内层高受限、单点位存储容量需求适中、需要依托地面做均匀承重布局的工况，比如车间内中转物料暂存、油气回收环节的凝液存储、食品生产线的原料缓存工位，都能看到这类卧式罐体的应用。

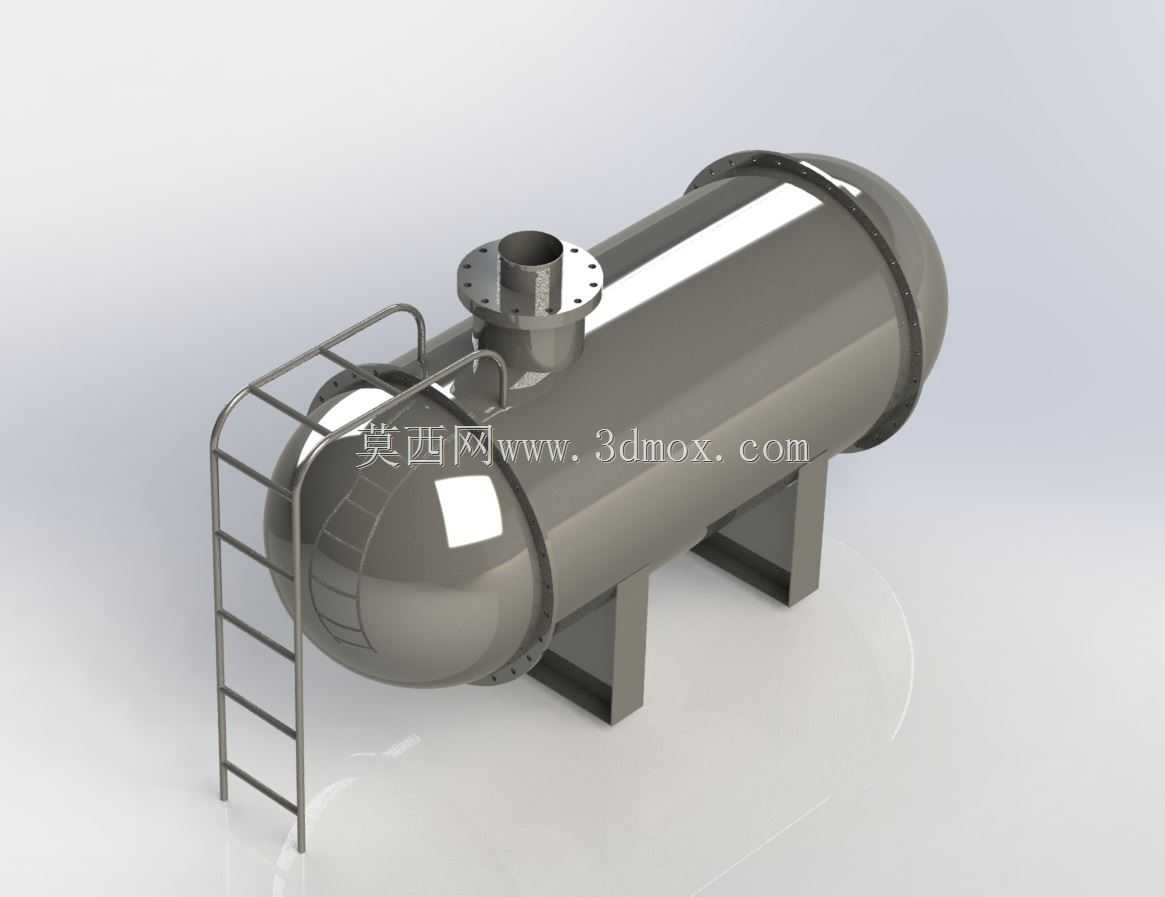

　　从结构功能来看，这套罐体设计首先满足承压存储的核心需求，筒体采用等径直筒段搭配两端标准椭圆封头的结构形式，椭圆封头的曲率设计能够在承压状态下均匀分散应力，避免直角结构带来的应力集中问题，相比平盖封头能在同等壁厚下承受更高的内部压力，适配带压存储液态、气态物料的使用需求。罐体顶部设置带法兰结构的人孔/接管接口，法兰采用标准凸面密封结构，能够匹配对应压力等级的管道、阀门组件，方便后期接入进料管路、泄压装置、液位检测仪表，接口位置设置在筒体顶部中轴线处，既能够避免进料时物料直接冲刷筒壁造成局部磨损，也能预留足够的操作空间方便后期检修拆装。

　　配套的直爬梯结构采用等距踏步设计，梯身与罐体外壁通过固定支座连接，爬梯顶部延伸至人孔操作平台位置，踏步间距符合人工攀爬的人机工程要求，两侧设置连续扶手，方便运维人员攀爬至顶部开展检修、仪表校准、阀门操作等作业，爬梯底部与地面预留少量间隙，避免罐体运行时的热胀冷缩形变对梯身结构造成挤压。罐体底部采用两个对称布置的鞍式支座，支座的弧形支撑面与筒体外壁完全贴合，能够将罐体满载时的总重量均匀传递到地面基础上，支座上预留的地脚螺栓孔可以配合膨胀螺栓将罐体牢牢固定在混凝土基础上，避免物料进出时的冲击力、外部风载造成罐体移位，两个鞍座的间距经过受力核算，既保证筒体的挠度在允许范围内，也避免支座间距过小造成封头处附加应力过大的问题。

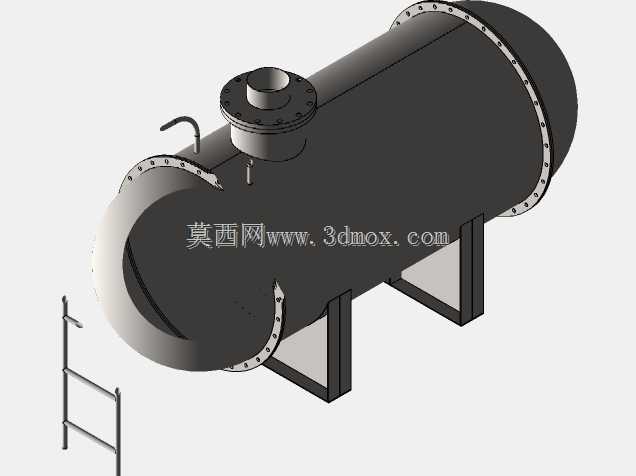

　　设计过程中首先根据预设的存储容积确定直筒段的长度与内径参数，再根据设计压力、存储介质的腐蚀裕量计算筒体与封头的壁厚，所有焊接位置都预留了合理的焊接收缩余量，避免焊接成型后整体尺寸出现偏差。建模时先完成筒体的回转体特征构建，再依次添加封头、接管法兰、爬梯、鞍座等附属结构，所有配合位置都做了干涉检查，比如爬梯与筒体外壁的间隙、法兰螺栓的操作空间、支座与筒体的贴合面都经过反复校核，确保后期出工程图时尺寸链能够完全闭合，生产加工时不需要二次修改尺寸。

　　安装边界方面，这套卧式罐体的整体长度、直径参数适配常规厂区通道的运输宽度，鞍座的地脚螺栓孔间距匹配标准的设备基础预留孔位，顶部接管的法兰端面高度预留了足够的管道安装空间，爬梯的外轮廓不会超出罐体的最大运输宽度，整体设备进场后不需要额外拆解部件就能完成就位安装。罐体表面的结构过渡都做了圆弧处理，没有尖锐棱角，既方便后期做防腐涂装、保温层包覆，也能避免运维人员磕碰受伤。在实际选型应用中，这类罐体可以根据存储介质的特性调整内壁防腐涂层、密封垫片材质，也可以根据现场需求在筒体侧面加装液位计接口、排污口、测温测压仪表接口，基础结构的通用性较强，能够适配多数常压、低压储液工况的使用需求。建模时所有特征都采用参数化构建，后续如果需要调整容积、压力等级，只需要修改对应的筒体直径、长度、壁厚参数就能快速衍生出不同规格的罐体模型，大幅提升同系列产品的设计效率。
