凸缘式法兰联轴传动连接结构设计

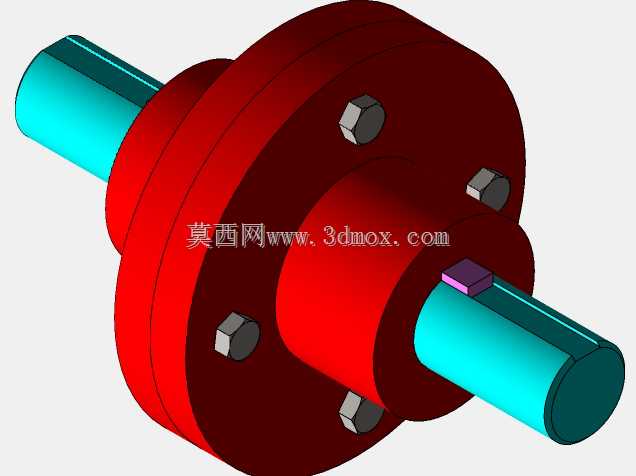

　　在各类工业传动系统的轴系布局中，两根独立轴段的同轴动力传递是极为常见的结构需求，法兰联轴器作为刚性联轴器的典型结构，凭借对中精度高、扭矩传递刚性足、结构可靠性强的特点，在重载传动、高精度回转设备、泵组与动力端直连、输送机驱动端连接等场景中有着极高的应用占比。这类联轴结构的核心逻辑，是通过两个带凸缘的半联轴节分别与主动轴、从动轴完成周向与轴向固定，再沿圆周均布的锁紧螺栓将两个半联轴节压紧为刚性整体，实现两根轴之间无相对滑移的扭矩传递，不存在弹性元件带来的传动滞后与扭转间隙，尤其适合对回转同步精度有要求、载荷平稳无强冲击的传动工况。

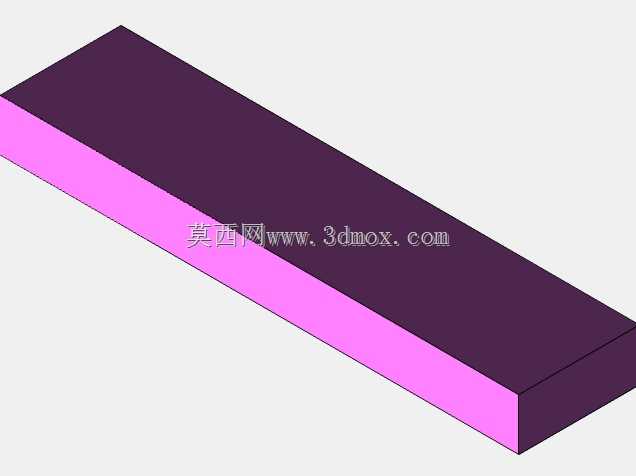

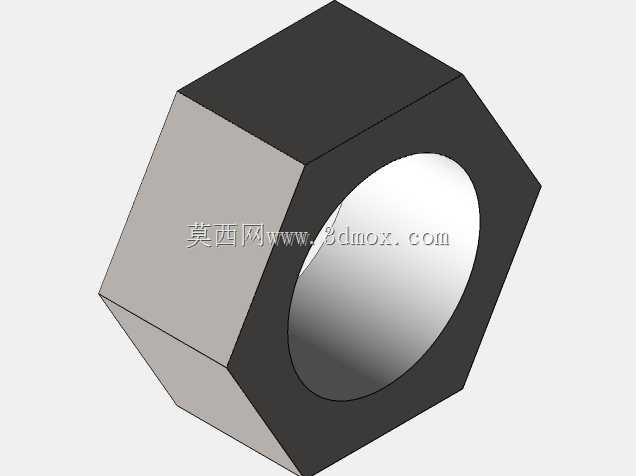

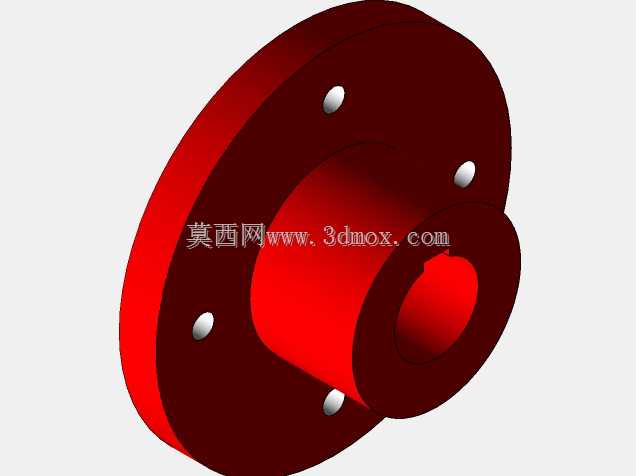

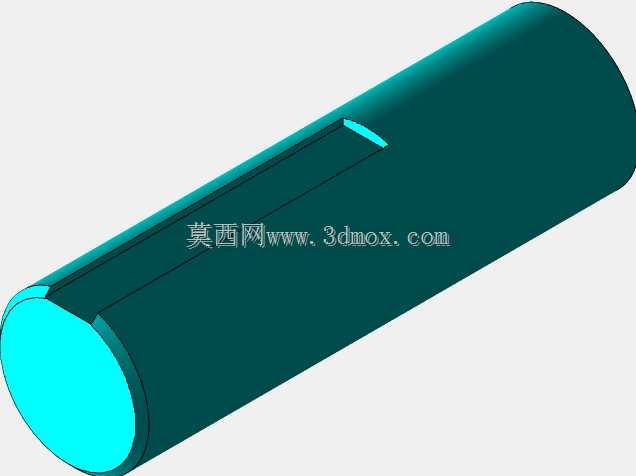

　　从实际结构设计的逻辑来看，半联轴节与轴的配合段通常采用过渡配合加键连接的周向固定形式，轴伸端的台肩与半联轴节的内孔端面贴合实现轴向定位，避免轴系在传动过程中出现轴向窜动。两个半联轴节的对接面会加工出定位止口，也就是一个半联轴节端面上的凸台与另一个端面上的凹槽形成配合，这个结构是保证两轴同轴度的核心设计，止口的配合公差通常选H7/js6级，既可以保证装配时的对中精度，又不会因为配合过紧导致拆装困难。沿法兰盘圆周均布的螺栓孔，会根据传递扭矩的大小选择铰制孔用螺栓或者普通受拉螺栓：如果选用铰制孔螺栓，螺栓杆与孔壁采用过渡配合，依靠螺栓杆的剪切与挤压来传递扭矩，相同螺栓规格下能传递的扭矩更大，法兰盘的厚度可以做的更薄；如果选用普通螺栓，则依靠两个法兰对接面之间的摩擦力来传递扭矩，需要施加更大的螺栓预紧力，法兰盘的厚度也要对应增加来满足刚度要求。

　　在外形尺寸与安装边界的设计考量上，首先要匹配所连接轴的轴径确定半联轴节的内孔直径与配合段长度，配合段长度通常取轴径的1.2-1.5倍，保证键连接有足够的接触面积来传递扭矩，避免键侧出现压溃失效。法兰盘的外径通常取轴径的3-4倍，这个尺寸区间可以在保证螺栓布置空间的前提下，控制联轴节的整体转动惯量，避免轴系的动平衡性能受到过大影响。螺栓的数量通常取4-8个，沿法兰圆周均匀分布，螺栓中心所在的分度圆直径要保证螺栓孔与法兰外圆、内孔止口之间留有足够的壁厚，避免螺栓锁紧时法兰盘出现应力开裂。两个半联轴节对接完成后的整体轴向长度，要匹配安装位置的轴端间距，通常设计时会预留1-2mm的轴向间隙余量，避免轴系受热伸长时两个半联轴节之间出现轴向顶死的问题，同时这个间隙也不会影响止口的配合长度与对中精度。

　　在实际选型与建模校核的过程中，还要注意这类刚性联轴器对两轴安装对中误差的补偿能力极低，所以安装时必须严格保证主动轴与从动轴的同轴度，若存在较大的径向偏移或者角向偏移，运转过程中会在轴、轴承、联轴节位置产生极大的附加载荷，轻则导致轴承过早磨损、轴系振动超标，重则会出现轴段疲劳断裂、螺栓剪断的失效问题。建模过程中要重点关注止口配合面、螺栓孔的位置度公差、键槽的对称度公差这些关键尺寸的标注，装配时要按照对角线顺序逐步拧紧螺栓，保证法兰对接面的压紧力均匀分布，避免出现局部间隙导致的传动偏心。对于转速较高的应用场景，完成装配后还需要对联轴节整体做动平衡校正，在法兰端面预留平衡去重的加工余量，避免高速回转时出现过大的离心振动。这类结构没有易损的弹性元件，日常维护只需要定期检查螺栓的预紧力是否出现衰减，不需要频繁更换零部件，在长期连续运转的工况下维护成本极低，这也是它在各类工业传动场景中被广泛应用的核心原因。
