汽车用可变排气结构三维设计作品

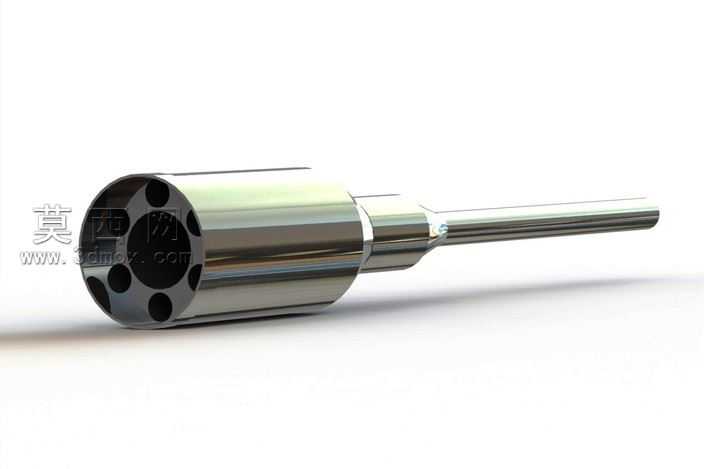

本作品为汽车配套的可变排气结构三维建模成果，建模阶段依托主流三维设计软件完成全参数化构建，全程遵循机械设计公差规范与车用零部件的装配逻辑，确保各结构段的尺寸匹配度符合实际生产的精度要求。建模过程中首先完成主体结构的轮廓草绘，以回转特征为基础构建整体的杆身与端部腔体结构，针对端部的多孔排布特征，采用圆周阵列的建模方式保证孔位的均匀分布，同时对各棱边位置添加符合工艺要求的圆角过渡，避免尖锐结构带来的应力集中问题。渲染阶段采用金属质感的基础材质，模拟排气部件常用的金属基材表面效果，通过环境光的分层布设，清晰呈现结构表面的光影过渡，突出杆身的锥度变化、腔体的壁厚层次以及端部孔位的通透结构，让整体模型的视觉呈现更贴近真实零部件的质感。结构设计上，该可变排气部件采用分段式结构布局，粗端为进气连接腔体，端面均匀排布的通孔用于气流的初步导入与缓冲，中间段为可变调节的过渡结构，可根据排气需求调整通流截面，细端为排气导出段，细长的杆身结构可引导气流定向排出，整体结构的衔接处均做了平滑过渡处理，减少气流通过时的阻力损失，同时保证结构自身的强度满足车用场景的振动、高温工况使用要求。设计思路围绕汽车排气系统的可变调节需求展开，在保证结构安装适配性的前提下，优化气流通道的走向与截面变化逻辑，兼顾排气效率与调节灵活性，建模过程中反复校验各部件的装配干涉情况，确保各段结构衔接无错位，可直接用于后续的结构验证、3D打印样件制作或者工程图纸的导出，为车用可变排气部件的前期设计验证提供直观的三维数字模型支撑，模型的各特征均保留可编辑参数，方便后续根据不同车型的安装需求调整尺寸参数，适配不同排量车型的排气系统改装或原厂设计需求。
