碳纤维机架四旋翼无人机结构设计

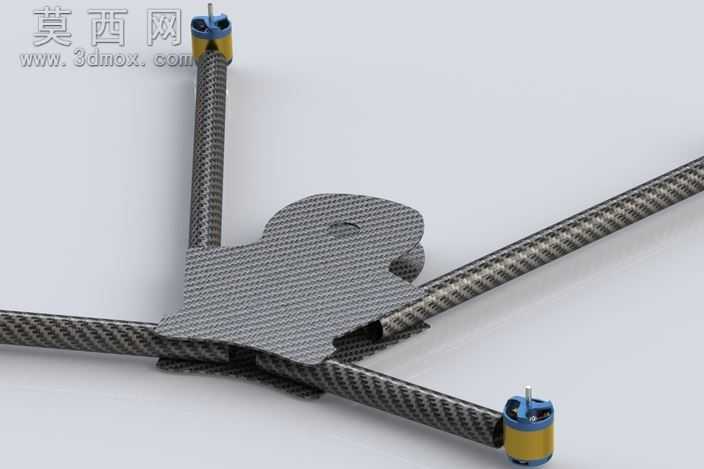

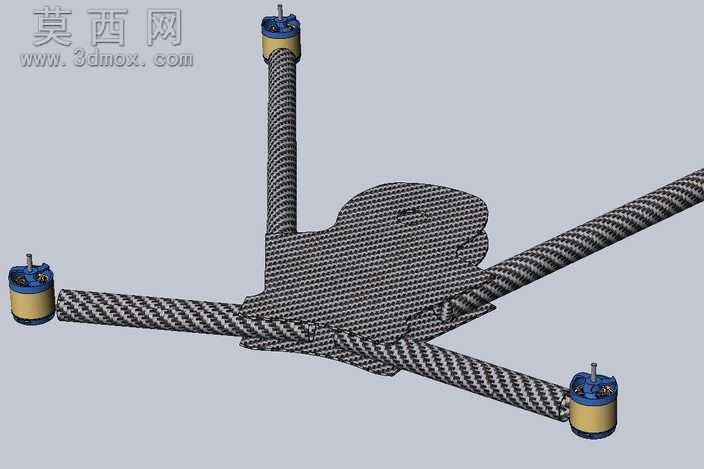

本作品为四旋翼无人机机架结构的三维建模设计，整体采用X型经典四轴布局，核心设计围绕轻量化与结构刚性的平衡展开。建模过程中首先完成中心承载板的轮廓绘制，中心板采用仿生异形轮廓设计，在预留飞控、电调、电池等核心元件安装位的同时，通过边缘的异形切角去除冗余材料，最大化降低机架自重。机臂部分采用圆管型结构设计，建模时精准匹配碳管的标准外径尺寸，与中心板的插接位置做了嵌套式限位结构设计，既保证机臂安装的同轴度，也能提升机臂与中心板连接的抗扭性能，避免飞行过程中机臂出现晃动偏移。动力安装座位于每根机臂的末端，建模时做了与机臂管径匹配的套接结构，同时预留了电机安装的螺丝孔位，动力座的下部做了阶梯式结构，可适配不同规格的螺旋桨快装组件。材质渲染部分，中心板与机臂均采用碳纤维纹理材质，还原碳纤维复合材料的斜纹编织质感，通过调整材质的反光度与粗糙度参数，呈现出碳纤维材质特有的哑光金属光泽，动力座部分采用黄蓝撞色的工程塑料材质，与深色的碳纤维机架形成鲜明视觉区分，清晰展示动力组件的安装位置。结构设计上充分考虑了飞行过程中的受力特性，四根机臂呈对称分布，将整机的受力均匀分散到中心板的各个连接点位，中心板的厚度参数经过反复调整，在保证足够抗弯强度的前提下尽可能降低板材厚度，机臂与中心板的连接位置做了加强筋过渡设计，避免飞行时的高频振动导致连接位置出现应力断裂。整体建模过程严格遵循实际加工的尺寸公差要求，各个部件的装配间隙预留合理，既可以直接用于3D打印制作原型验证件，也可以导出加工图纸用于碳纤维板材的切割生产，设计过程中兼顾了组装维护的便捷性，各个部件均可独立拆卸更换，降低后续的使用维护成本。
