通讯设备安装用支撑枕结构设计

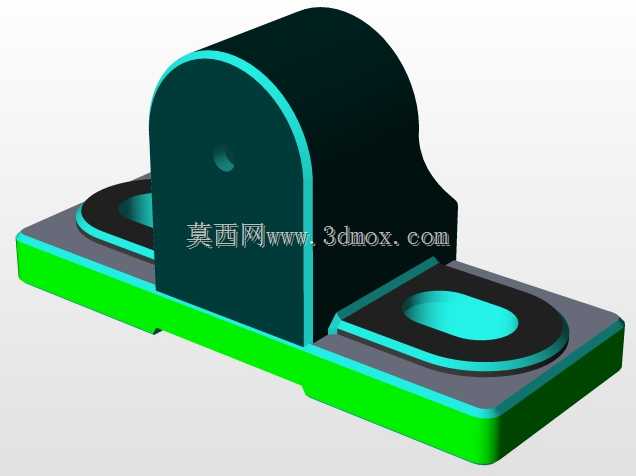

　　在通讯基站设备、室内通讯机柜的内部走线与模块安装场景中，这类支撑枕是承担模块承托、安装定位的基础结构件，日常运维中常用来承托重量在5kg以内的通讯功能模块，避免模块悬空导致的接线端受力松脱，也能抵消设备运行过程中产生的微幅振动，防止模块移位引发的信号传输故障。从结构设计逻辑来看，该支撑枕采用一体化的基座加立式支撑臂构型，底部的长条形安装基座设置了两个对称的腰型安装孔，这类孔位设计并非随意排布，而是考虑到现场安装时的孔位公差补偿，安装人员可以根据机柜内预装的螺柱位置，在腰型孔的长度范围内微调支撑枕的固定位置，不需要额外扩孔或者重新打孔，适配不同批次机柜的安装孔位偏差，腰型孔周边做了局部的沉台加厚处理，

　　避免螺栓锁紧时基座局部应力集中导致的开裂问题。基座底部边缘做了一圈0.5mm的凸边设计，安装时凸边可以卡在机柜安装梁的定位槽内，进一步限制支撑枕的横向窜动，即使螺栓出现轻微松动，支撑枕也不会顺着安装面滑移。立式支撑臂的顶部做了圆弧过渡处理，一方面是避免尖锐棱角在安装操作时划伤操作人员的手部或者通讯模块的线缆外皮，另一方面圆弧结构可以分散支撑臂根部的应力，当承托的模块出现偏载时，应力会沿着圆弧面均匀传导到基座部分，不会在支撑臂和基座的直角连接处出现应力断裂。支撑臂侧面设置的小孔位是定位销孔，安装通讯模块时，模块上对应的定位销可以插入该孔内，实现模块的快速对位，不需要反复调整模块的安装位置，能将单模块的安装时间缩短近40%，

　　在批量组装通讯机柜的产线上，这种定位设计能有效提升装配效率。支撑臂与基座的连接处做了渐变式的加厚过渡，从支撑臂的壁厚到基座的壁厚平滑过渡，没有出现壁厚突变的情况，在注塑或者压铸加工时，不会因为壁厚不均导致的缩孔、翘曲等成型缺陷，能有效提升零件的加工良品率。从安装边界来看，该支撑枕的整体高度适配通讯机柜内标准的1U安装空间预留间隙，安装后不会和上层的模块或者走线架产生干涉，基座的宽度控制在标准安装梁的宽度范围内，安装时不会超出梁体边缘，不会占用相邻模块的安装空间。两个腰型孔的中心距符合通讯机柜安装的通用孔距规范，可以直接替换同类型的老旧支撑件，不需要对现有机柜结构做任何改造，适配性较强。在实际使用场景中，

　　这类支撑枕不仅可以用在通讯机柜内部，也可以用在户外通讯设备箱的内部模块安装中，基座的边缘做了轻微的倒角处理，即使在户外狭小的设备箱内操作，也不会剐蹭到箱内的防水密封胶条，避免破坏箱体的防护性能。支撑臂的承托面做了平面度管控，承托模块时可以保证模块和支撑面完全贴合，不会出现点接触导致的模块局部受压变形，承托面的粗糙度控制在Ra3.2以内，既不会因为过于光滑导致模块放置时打滑，也不会因为过于粗糙划伤模块的底部漆面。设计时还考虑了零件的堆叠存储需求，多个支撑枕堆叠时，下方支撑枕的支撑臂可以嵌入上方支撑枕的底部空腔内，堆叠存储时占用的仓储空间更小，运输过程中也不会因为零件相互碰撞导致外观损伤。从受力角度分析，当承托模块的重量达到额定负载的1.5倍时，支撑臂的最大变形量控制在0.1mm以内，完全满足通讯设备长期使用的结构强度要求，不会因为长期承重出现塑性变形，保证模块的安装位置精度，避免因为支撑件变形导致的模块接口对接偏差。
