双孔连接异形安装固定支架结构

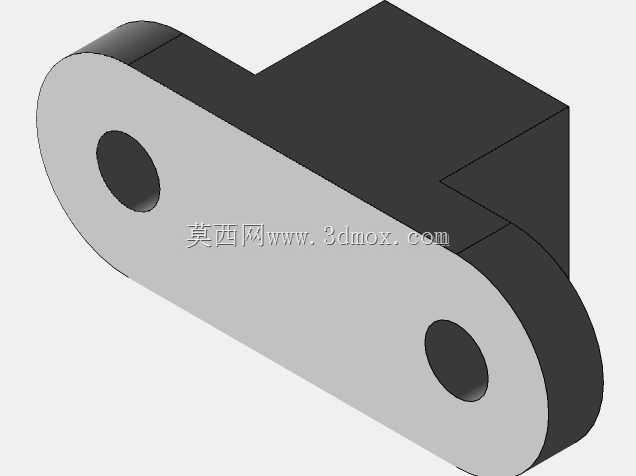

　　在通讯设备装配、小型机电组件架设以及工业工装的辅助固定场景中，这类带双安装孔的异形支架是十分常见的连接承载部件，它的核心作用是在两个存在高度差、安装面不共面的组件之间建立刚性连接，同时抵消装配过程中产生的位置公差，避免硬连接带来的应力集中问题。从结构设计逻辑来看，这个支架没有采用规则的等厚板型设计，而是将主体分为两个功能区域：一端是带两个同轴通孔的长圆形连接端，两个通孔的孔位做了沉孔倒角处理，装配时螺栓头可以完全沉入沉孔内，不会突出支架表面，避免和周边其他运动部件或者外壳结构产生干涉，长圆形的端部轮廓也能在保证孔边结构强度的前提下，尽可能缩减支架的整体宽度，减少在狭小装配空间内的占位。另一端的凸起块状结构是功能承载端，

　　这个块状结构的两个相邻垂直面都做了精准的平面度控制，用来和被支撑的组件端面完全贴合，块状结构和长圆形连接端之间采用了斜角过渡，而不是直角衔接，这种设计一方面可以减少压铸或者机加工过程中的应力集中，避免支架在承受交变载荷时从衔接处出现断裂，另一方面斜角过渡也能给装配工具留出操作空间，在拧紧连接端螺栓的时候，扳手不会被块状结构挡住。从安装边界来看，两个安装孔的中心距是这个支架最核心的装配尺寸，直接决定了它能适配的安装点位间距，长圆形端部的圆弧半径和孔中心到圆弧边的距离，决定了支架在安装孔位周边的最小安全距离，避免孔边距过小导致安装时支架被螺栓压溃；凸起块状结构的高度决定了被支撑组件和安装基面之间的架空距离，

　　这个尺寸需要匹配被支撑组件的接线空间、散热间隙要求，块状结构的宽度和长度则要和被支撑组件的安装面尺寸完全匹配，保证支撑时不会出现偏载。实际应用中，这类支架常用来固定通讯设备内部的小型线路板模块、信号转接组件，也可以在小型自动化设备的工装架上用来固定传感器安装座、气路转接块，它的异形结构刚好可以避开设备内部的走线槽、加强筋等已有结构，不需要额外在设备基面上加工复杂的避让槽，就能完成组件的可靠固定。设计这类支架的时候，首先要确认两端连接组件的载荷大小，如果是承载重量较轻的电子组件，支架壁厚可以适当减薄，采用压铸铝合金材质就能满足强度要求，同时还能降低整体重量；如果是用来固定有振动的机电组件，就需要适当增加衔接处的壁厚，

　　改用钢质材质或者在连接孔内加装减震衬套，避免长期振动导致螺栓松动。另外两个安装孔的孔径要比配套螺栓的公称直径大0.2到0.5毫米，留出一定的装配调整余量，抵消安装基面的孔位加工误差，保证支架可以顺利对位安装，不会出现螺栓穿不进孔的情况。块状承载端的贴合面不需要做全表面的精加工，只需要保证和被支撑组件接触的区域平面度达标即可，这样可以减少不必要的机加工工序，降低零件的加工成本。支架的所有棱边都做了小倒角处理，避免装配时锋利的棱边划伤操作人员或者划破设备内部的线缆绝缘层，这个细节在批量装配的生产线上尤为重要，能有效减少装配过程中的工伤风险和零件不良率。
