带安装基座斜向支撑连接垫圈结构

　　在通讯设备安装、小型工装夹具搭建以及轻型自动化设备的机架拼接场景里，这类带一体式安装基座的斜垫圈，往往承担着调整安装面角度、补偿构件安装误差、分散连接点应力的核心作用，很多现场安装人员容易忽略这类小零件的结构合理性，觉得随便找个斜垫片垫上就行，但实际使用中，普通平切斜垫圈没有定位基座，受振动后容易出现滑移、偏转，轻则导致连接螺栓受剪应力断裂，重则造成安装构件对位偏移，影响整套设备的运行精度。

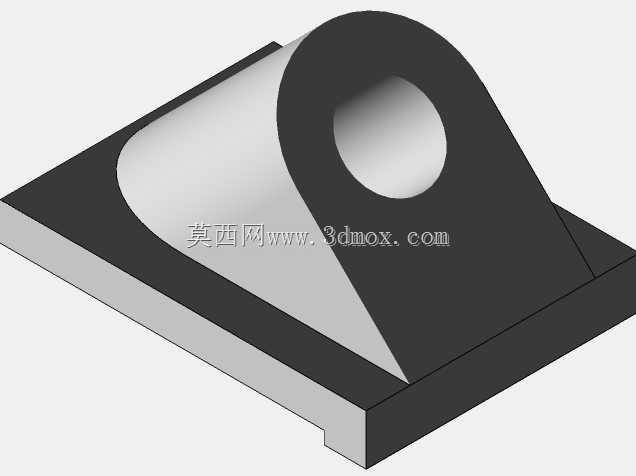

　　从结构设计逻辑来看，这个零件没有采用传统分体式斜垫圈加定位块的组合结构，而是把斜向支撑面、带孔连接耳、底部安装基座做成了一体式结构，底部基座做了下沉式的定位卡槽设计，安装时可以直接卡在对应型材的安装槽位里，不需要额外做定位点焊或者加装定位销，现场装配的时候能省不少对位调整的时间。上方的带孔连接耳的内孔做了轻微的倒角处理，螺栓穿入的时候不会因为孔边的锐边刮伤螺栓表面的防锈层，也能避免螺栓拧紧的时候孔边应力集中导致的耳板开裂问题，斜向支撑面的倾斜角度是按照常用的构件安装补偿角度做的适配，刚好能匹配大部分需要做15度以内角度补偿的连接场景，不需要现场再对垫圈做打磨修配。

　　从安装边界尺寸来看，底部基座的宽度刚好适配常用的20系列、30系列工业铝型材的槽宽，安装时基座卡入型材槽后不会出现左右窜动，基座的厚度控制在5毫米，既保证了足够的支撑强度，不会因为螺栓拧紧力过大导致基座变形，也不会因为基座过厚占用过多的安装空间，导致相邻构件的安装位置被挤占。上方连接耳的内孔直径适配M6、M8两种常用的连接螺栓，孔的同轴度公差控制在0.1毫米以内，螺栓穿入后不会出现别劲的情况，斜向支撑面的平面度公差控制在0.05毫米，和被支撑构件的表面贴合率能达到85%以上，不会出现局部点接触导致的应力集中问题，连接耳和底部基座的过渡位置做了R角过渡，避免直角过渡位置在长期受交变载荷的时候出现应力断裂。

　　在实际使用场景里，这类零件除了用在通讯设备的天线安装支架角度调整上，还能用到小型输送线的侧边护栏安装、工装夹具的定位挡块角度调整、小型设备的机脚调平辅助等场景，比如在轻型皮带输送机的护栏安装时，护栏支架和型材机架之间往往存在角度差，用普通平垫圈没法完全贴合，螺栓拧紧后护栏会出现歪斜，用这种一体式斜垫圈，直接卡在型材槽里，斜面对准护栏支架的安装面，拧紧螺栓后整个连接面完全贴合，设备运行产生的振动不会让连接点松动，长期使用也不会出现护栏偏移的问题。还有在做小型焊接工装的时候，有些被焊接的零件需要倾斜一定角度摆放，直接把这个斜垫圈固定在工装基板上，上方的孔位可以安装定位销或者快速夹钳，就能快速实现倾斜面的定位，不需要专门加工复杂的倾斜定位块，能大幅缩短工装的制作周期。

　　设计的时候也充分考虑了加工工艺性，整个零件没有复杂的曲面结构，采用常规的铣削加工或者压铸工艺都能批量生产，加工时不需要定制特殊的刀具，普通的立铣刀、钻头就能完成所有结构的加工，量产的时候成本能控制在很低的水平，零件的各个锐边都做了倒钝处理，不会出现锋利的边角划伤安装人员的情况，表面如果做发黑或者镀锌处理，就能适应不同的使用环境，在潮湿的户外通讯基站安装场景下用镀锌款，在室内干燥的工装场景下用发黑款，都能满足防锈和使用寿命的要求。很多设计人员在做结构设计的时候，往往把精力放在大型的构件上，忽略这类连接辅件的结构优化，实际上整套设备的安装效率、长期运行稳定性，往往就是由这些小零件的结构合理性决定的，这种一体式斜垫圈的结构，就是把原本需要多个零件配合实现的功能集成在一个零件上，既减少了装配时的零件数量，也降低了多个零件配合带来的累积误差，让整个连接结构的可靠性更高。
