带开口锁紧结构的连接轴零件

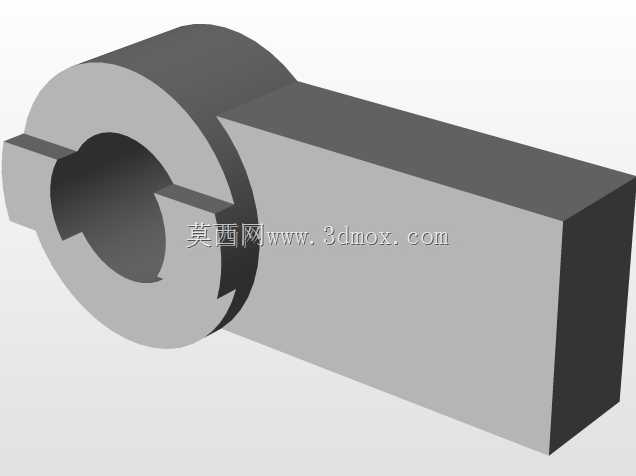

　　这类带开口锁紧结构的连接轴，在中小型传动模组、工装夹具定位单元、轻载输送线的动力接驳段都有非常广泛的应用，和普通光轴、带键槽轴不同，它的核心功能是通过端部开口的弹性形变，实现与对接轴的无键抱紧连接，省去了键槽加工、键销装配的工序，在需要频繁拆装调整传动位置的场景下，拆装效率比传统键连接提升60%以上，同时能避免键连接长期运行后出现的键侧磨损、轴槽压溃的问题。从结构设计逻辑来看，端部的环形段做了贯通式开口，开口宽度控制在环形壁厚的1/3左右，这个尺寸是经过反复校核的：开口过窄会导致锁紧时形变量不足，抱紧力达不到传动扭矩要求，容易出现打滑；开口过宽则会降低环形段的结构强度，反复锁紧松开后容易出现应力集中导致的开裂，

　　环形段的内孔与对接轴采用H7/h6的间隙配合，装配时可以轻松套入对接轴，当锁紧螺钉（图中未画出，对应环形段径向的螺纹孔位置）拧紧时，开口收窄，内孔产生均匀的弹性形变，抱紧对接轴的外圆面，传递额定扭矩。轴身采用方形截面设计，这部分是和配套的传动滑块、夹具座的方形安装孔配合的，方形截面相比圆形截面，不需要额外的防转结构，就能直接传递扭矩，避免轴与安装座之间出现相对转动，方形截面的四个棱边做了R0.5的圆角处理，既可以减少装配时的棱角刮擦，也能降低棱边的应力集中系数，提升零件的疲劳强度。从安装边界来看，环形段的外径比方形轴身的对边尺寸大出一个台阶，这个台阶面是安装定位面，装配时台阶面贴紧安装座的端面，就能精准控制轴的轴向安装位置，

　　不需要额外加装轴用挡圈或者定位套，简化了装配流程。方形轴身的长度根据配套安装座的厚度设计，端部和安装座端面齐平或者略微伸出，不会出现过长干涉其他部件、过短导致配合长度不足的问题。在实际选型应用中，这类轴适合传递扭矩在15N·m以下的轻载传动场景，比如小型皮带线的从动轮连接、工装夹具的定位轴连接、3D打印设备的传动模组连接，不适合重载冲击的传动场景，因为开口抱紧的连接方式在大冲击载荷下还是存在打滑的风险。设计这类零件的时候，材质一般选用45号钢，表面做发黑处理提升防锈能力，开口的加工采用线切割工艺，保证开口的直线度和宽度一致性，内孔和方形轴身的同轴度控制在0.02mm以内，避免装配后出现轴跳动的问题。

　　很多新手工程师在设计这类锁紧轴的时候，容易忽略开口端部的应力释放孔，其实在开口的末端需要加工一个直径2-3mm的圆孔，能大幅降低开口末端的应力集中，避免锁紧时开口从末端撕裂，这个细节直接决定了零件的使用寿命。另外，环形段的锁紧螺纹孔位置要避开开口的正对面，设置在开口的侧边位置，这样拧紧螺钉的时候，开口的收窄形变更均匀，不会出现单边抱紧力不足的问题。这类轴的维护也很简单，长期使用后如果出现抱紧力不足的情况，只需要更换锁紧螺钉，或者检查内孔是否有磨损，轻微磨损的情况下可以在对接轴上裹一层薄的铜皮提升摩擦力，不需要整体更换零件，维护成本很低。在装配的时候要注意，不能过度拧紧锁紧螺钉，否则会导致环形段的形变量超过弹性极限，出现塑性形变，后续就无法提供足够的抱紧力，一般锁紧扭矩控制在2-3N·m就可以满足使用要求。
