通讯设备用L型轴支撑固定支架结构

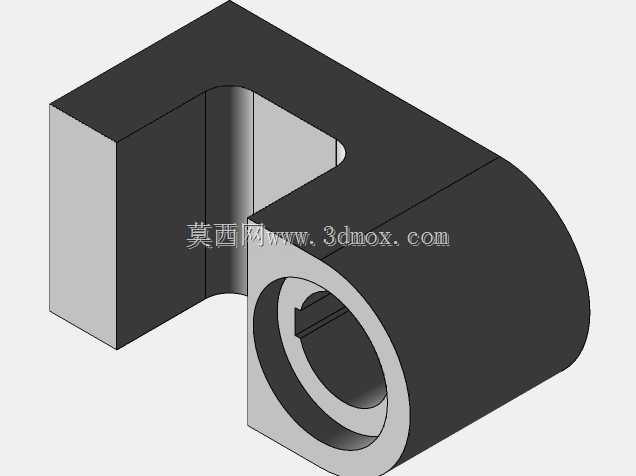

　　在通讯设备的内部传动与走线支撑场景中，这类L型轴支架是承担轴类零件径向定位、限制部件窜动的核心小型结构件，常见于基站内部调谐机构、通讯终端的翻盖转轴支撑、便携通讯设备的天线转动基座等位置，需要同时兼顾安装空间紧凑性、轴系转动的同轴度要求，以及长期使用下的结构抗形变能力。从结构设计逻辑来看，该支架采用一体化弯折的L型构型，一侧为带通孔的圆筒状轴套结构，内孔预留了键槽卡位，能够与配套的转动轴实现周向固定，避免轴在转动过程中与支架发生相对打滑，轴套的壁厚经过受力校核，在满足轴系径向载荷承载要求的前提下，尽可能压缩径向尺寸，适配通讯设备内部局促的安装空间；另一侧为平直的安装基面，基面上预留了对应的安装孔位，能够通过紧固件直接固定在设备的内部安装板上，安装基面与轴套的轴线保持严格的垂直公差，避免安装后轴系出现偏斜，导致转动卡滞、磨损加剧的问题。

　　在实际应用中，这类支架的安装边界需要严格匹配设备内部的预留空间，轴套部分的外圆直径、轴向长度需要避开周边的走线槽、相邻电路板的元件高度，L型弯折处的内侧做了圆弧过渡处理，既能够消除直角处的应力集中，避免设备在受到振动冲击时弯折处出现开裂，也能够预留出少量的走线空间，方便通讯设备内部的细径信号线从弯折空位处排布，减少额外的走线固定件使用。设计过程中，轴套内孔的尺寸公差按照基孔制配合要求设定，与配套轴的间隙控制在合理范围内，既保证轴转动时的顺滑度，又不会因为间隙过大导致轴系出现径向晃动，影响通讯设备内部调谐、转动机构的定位精度；安装基面的平面度公差控制在合理区间，保证支架安装后不会出现翘曲，避免轴套轴线偏斜带来的额外转动阻力。

　　从功能特性上看，该支架不需要额外的拼接组件，一体化的结构减少了装配环节的累计误差，相比分体式的轴支撑结构，装配效率更高，抗振动性能更好，能够适应通讯设备在运输、户外部署过程中遇到的颠簸、温度变化等工况，不会因为连接松动导致轴系定位失效。在结构细节处理上，轴套的端面做了微小的倒角处理，既方便轴的装配导入，也能够去除加工过程中产生的毛刺，避免装配时毛刺脱落掉入设备内部造成电路短路风险；L型结构的外侧棱边也做了倒角钝化，避免装配过程中划伤操作人员、或是划破设备内部的线缆绝缘层。这类支架的载荷设计主要针对通讯设备内部的轻载转动场景，不需要承担大吨位的径向载荷，因此在结构上尽可能做了轻量化处理，在保证结构强度的前提下减少材料占用，降低整体重量，适配便携通讯设备的减重需求。在建模过程中，需要重点管控轴套内孔与安装基面的形位公差，键槽的位置尺寸需要与配套轴的键条尺寸匹配，安装孔的孔位公差需要与设备安装板的预装孔位对齐，避免出现装配干涉；弯折处的过渡圆弧半径需要兼顾应力分散与空间占用的平衡，圆弧过大会占用过多内部空间，圆弧过小则无法有效消除应力集中，需要根据实际安装空间的边界反复调整参数，最终实现结构性能与空间适配的最优平衡。
