通讯设备用方形接口插座支撑结构

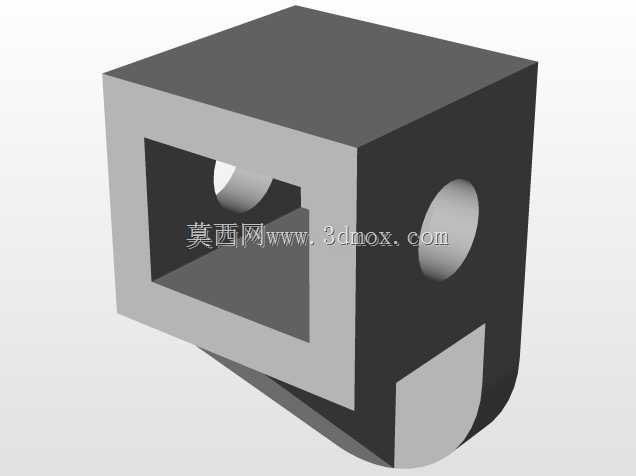

　　这类带支撑结构的方形接口插座，主要应用在工业通讯终端、小型工控设备的信号转接工位上，日常在车间的设备信号分线盒、桌面式通讯测试治具里都能见到这类结构的身影，它的核心作用是给通讯接口提供稳定的安装定位基准，避免接口在频繁插拔公头的时候出现偏移、松脱，甚至焊脚脱焊的问题。从结构设计来看，主体采用方块式的一体化腔体结构，外侧做了半包围的支撑边框，正面预留的方形通槽是接口公头的插入导向空间，槽体的边缘做了微小的倒角处理，不会在插拔的时候刮伤公头的塑胶外壳，侧面的圆形通孔是安装固定孔，用来穿设锁紧螺丝，把整个插座固定在设备的壳体或者安装基板上，底部的弧形缺口是避让结构，用来避开设备内部的走线或者板卡上的凸起元件，避免安装的时候出现干涉。

　　做这个结构设计的时候，首先要考虑的是插拔力的承载，日常使用中RJ类或者同规格方形通讯公头的插拔力大概在20-30N左右，所以外侧的支撑边框厚度做了加厚处理，保证在反复插拔的过程中不会出现边框开裂、形变的问题，腔体内部的圆形凸台是接口端子的定位柱，用来卡接内置的通讯端子模组，保证端子的针脚位置和公头完全对正，不会出现插歪导致针脚弯折的情况。安装边界方面，整体外形是近似立方体的结构，长宽高的比例大概在1.2:1:1左右，安装的时候需要在基板上预留对应方形槽的开孔，两个侧面的固定孔中心距要和设备壳体上的安装柱位置完全匹配，底部的避让缺口深度要足够覆盖板卡上最高的凸起元件，一般预留至少2mm的安全间隙，避免装配的时候压伤板卡上的贴片元件。

　　实际使用的时候，这个结构的支撑部分还能分担接口受到的侧向力，比如设备走线被拉扯的时候，力量会先作用在外侧的支撑边框上，再传递到固定螺丝和安装基板，不会直接拉扯到内部的端子焊脚，能大幅提升接口的使用寿命，在一些需要频繁插拔测试的通讯检测工位上，这类带支撑结构的插座比普通直插式插座的故障率低60%以上。设计建模的时候要注意各个配合面的公差，方形通槽的内尺寸要比公头的外尺寸大0.1-0.2mm，既保证公头能顺畅插入，又不会出现晃动量过大导致接触不良的问题，侧面固定孔的位置公差要控制在±0.05mm以内，保证安装的时候能顺利对准螺丝孔，内部的端子定位凸台和外框的同轴度要符合装配要求，避免端子装进去之后出现偏斜。

　　另外这个结构的边角都做了小圆弧过渡，没有尖锐的棱角，一方面是注塑或者机加工的时候更容易脱模、走刀，另一方面也能避免装配的时候划伤操作人员的手，或者刮伤设备内部的线材绝缘层。在不同的应用场景下，这个结构的尺寸可以根据对应的接口规格做等比例缩放，比如用于大电流通讯接口的时候，可以适当加厚支撑边框的壁厚，加大固定孔的直径来适配更粗的锁紧螺丝，用于高密度安装场景的时候，可以适当缩小整体的外形尺寸，只要保证内部的接口安装空间和结构强度满足要求即可。
