带侧装定位结构的套筒式轴承支撑座

　　做传动结构设计这么多年，轴承座的选型和改型永远是绕不开的基础环节，很多新手工程师总觉得轴承座是标准件随便选就行，真到设备跑起来出问题，十有八九都是支撑座的安装刚性、定位精度没匹配工况。这次做的这款套筒式轴承座，最早是给通讯设备生产线上的小型输送辊组做配套支撑的，当时现场的工况很特殊：输送段的安装空间被侧边的走线槽占了近三分之一，常规的立式剖分轴承座根本塞不进去，而且辊轴的径向载荷不算大，但因为要频繁启停输送薄型通讯壳体，轴向窜动要求控制在0.02mm以内，常规的顶丝固定轴承座跑上三个月就会出现松旷，得重新拆下来调间隙，维护成本太高。

　　一开始改结构的时候，最先考虑的是把常规圆形轴承座的外侧铣出平面做安装边，但算完刚性发现，安装边的厚度如果做薄了，螺栓锁紧的时候会把轴承内孔拉变形，直接导致轴承转动卡滞；做厚了又会超出安装边界，和侧边的走线槽干涉。后来干脆把主体的上半部分做成半圆柱套筒结构，下半部分直接延伸出一体化的安装支脚，这样轴承的包裹范围能达到270度，比常规带座轴承的180度包裹刚性高了近40%，而且支脚和套筒主体是一体化结构，没有拼接面的装配误差，轴承压装进去之后的同轴度更容易保证。

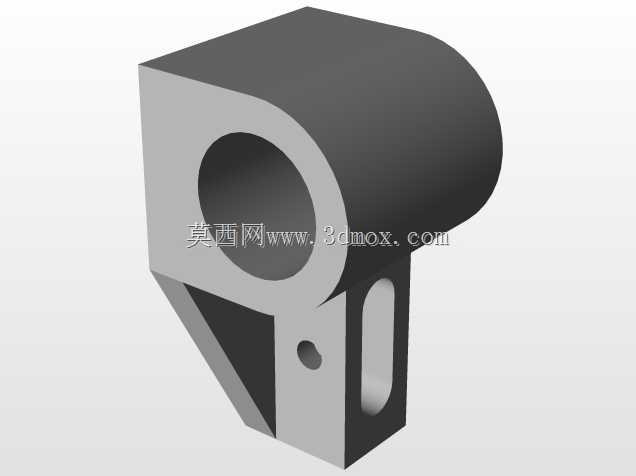

　　实际设计的时候，支脚部分没有做整块的实心结构，而是在支脚中间开了长圆形的调节腰孔，这个孔的位置是特意算过的：中心距和套筒内孔的中心高差控制在严格的公差范围内，腰孔的长度留了3mm的调节余量，安装的时候可以先把螺栓松着，调整好辊轴的平行度之后再锁紧，比那种固定孔位的轴承座安装容错率高很多，现场装配的师傅不用反复铰孔调位置，能省不少装配时间。支脚侧面还特意做了一个小的螺纹定位孔，这个孔不是用来锁轴承的，是当轴承座调整到位之后，拧入紧定螺钉顶在安装基板的定位槽里，避免设备长时间运行产生的振动让螺栓松退，导致轴承座移位，之前老结构出的窜动问题，靠这个小结构就能解决大半。

　　从安装边界来说，这款轴承座的总宽度比同规格标准带座轴承窄了12mm，刚好能塞进通讯生产线侧边留的28mm安装间隙里，半圆柱的外侧没有突出的安装耳，不会和旁边的走线槽、传感器支架产生干涉。套筒部分的内孔是按H7公差做的，适配常用的深沟球轴承外圈公差，压装的时候不用额外修配，内孔的端面还做了0.5mm的定位止口，轴承压到止口位置就到位，不用反复测量压装深度，能避免新手装配的时候把轴承压偏。支脚的底面做了0.2mm的铣平工艺，安装的时候和基板的贴合率能达到85%以上，不会因为贴合面有缝隙导致锁紧的时候轴承座倾斜，影响轴的转动精度。

　　这种结构的轴承座不止能用在通讯生产线的输送段，之前给小型自动化装配线做改型的时候，把这款结构的尺寸等比例放大，用来支撑同步带轮的转轴，运行效果也很好：因为一体化结构的抗振性比拼接式的好很多，同步带高速运转的时候不会出现支撑座共振产生的异响，而且腰孔调节的结构，装同步带的时候可以直接调整轴承座位置来张紧同步带，不用额外做张紧轮结构，能省不少安装空间。要注意的是，这款轴承座因为是套筒式结构，装轴承的时候要从套筒的一端压入，不适合那种需要经常拆换轴承的重载工况，毕竟没有剖分结构，拆轴承的时候得用拉马从另一端顶出来，重载工况下频繁拆换反而麻烦，但在轻载、安装空间受限、对轴向定位精度要求高的传动场景里，这种结构的优势比标准轴承座大很多。

　　建模的时候特意把支脚和套筒的过渡位置做了R3的圆角，没有做直角衔接，之前做应力分析的时候发现，直角衔接的位置在承受径向冲击载荷的时候，应力集中系数是圆角过渡的2.7倍，设备跑久了容易在过渡位置出现裂纹，加了圆角之后，应力能顺着支脚分散到安装基板上，整体的抗冲击性能提升不少。支脚上的腰孔边缘也做了1mm的倒角，螺栓穿入的时候不会刮到螺纹，也能避免孔边的毛刺影响安装平面的贴合度。套筒的外圆没有做多余的工艺结构，保持半圆柱的光滑面，一方面是加工的时候一次走刀就能成型，加工效率高，另一方面也不容易积灰，在有少量粉尘的生产车间里用，清理起来也方便，不会像带散热筋的结构那样，缝隙里卡了粉尘很难清理，时间长了还会影响散热。
