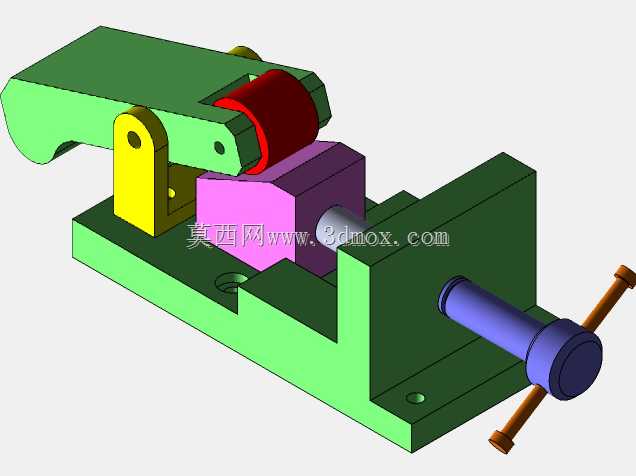

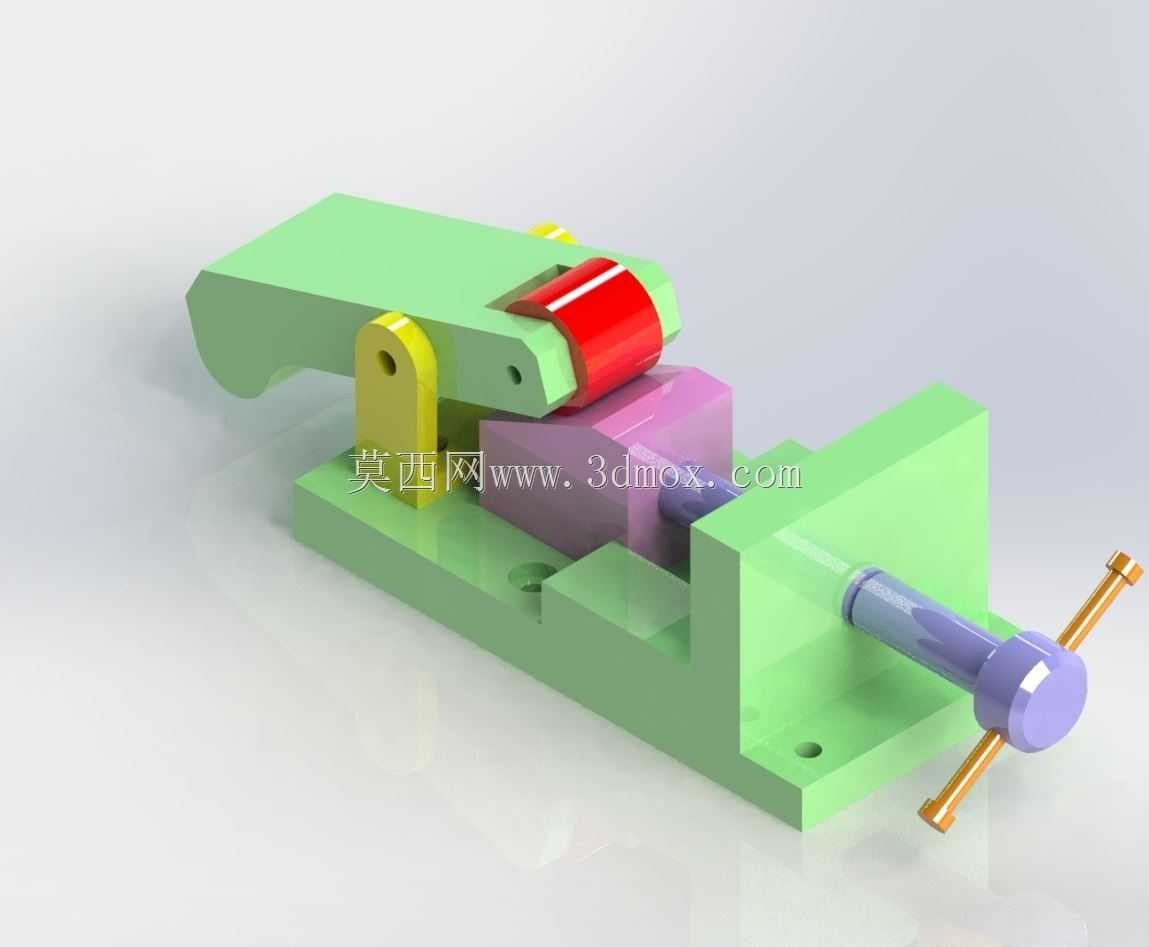

手动螺旋压紧式快速夹固工装结构

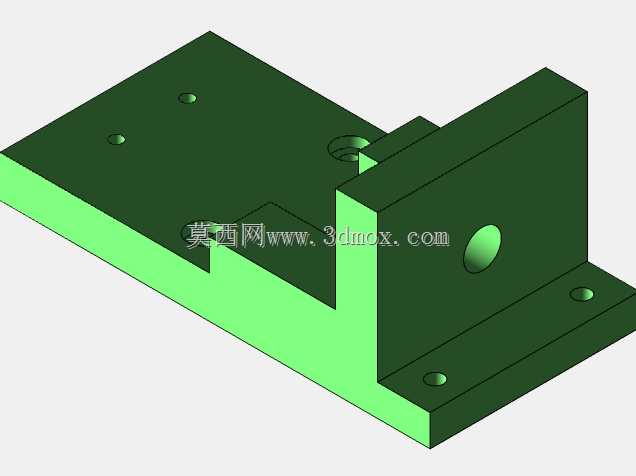

　　这套手动螺旋压紧夹固结构，是面向小批量零件机加工、工位装配、工件检测场景设计的通用装夹单元，核心解决异形小尺寸工件在多工序流转中定位不准、装夹效率低的问题。从结构组成来看，底座采用一体化铣削成型的L型支撑结构，底部预留两个沉头安装孔，可直接固定在工作台T型槽或者专用工装平台上，安装孔中心距适配常规100mm间距的平台安装孔位，底座总长度控制在180mm范围内，宽度70mm，整体占用工作台面空间小，适合多工位并排布置使用。

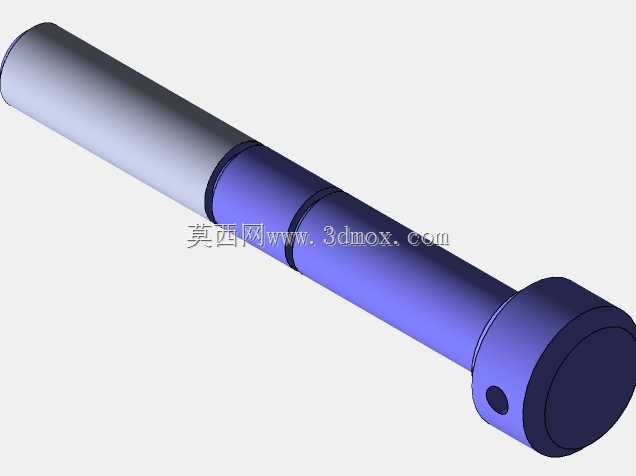

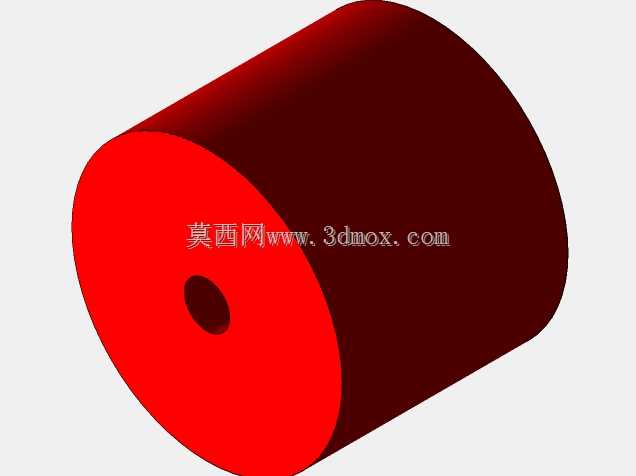

　　压紧执行端采用偏心压板配合螺旋进给的复合结构，前端的压头做了圆弧过渡处理，避免压紧过程中在工件表面留下压痕，压头与压板之间通过销轴连接，可自适应工件表面的微小角度偏差，保证压紧力均匀分布在工件接触面上。侧面的螺旋进给杆采用梯形螺纹传动，导程5mm，手动旋转端部的星形把手即可实现压头的进退调节，进给行程可达40mm，可适配厚度在10mm到45mm之间的不同尺寸工件，进给杆尾部穿有可拆卸的加力杆，当需要更大夹紧力时，可穿入加力杆增大力矩，满足铣削、钻削等有切削载荷工况下的装夹刚性要求。

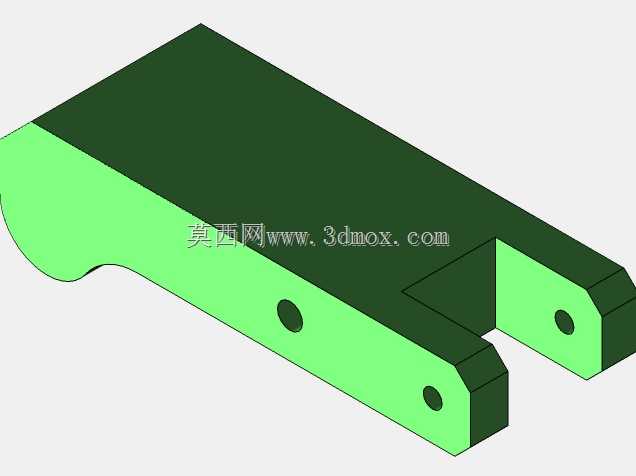

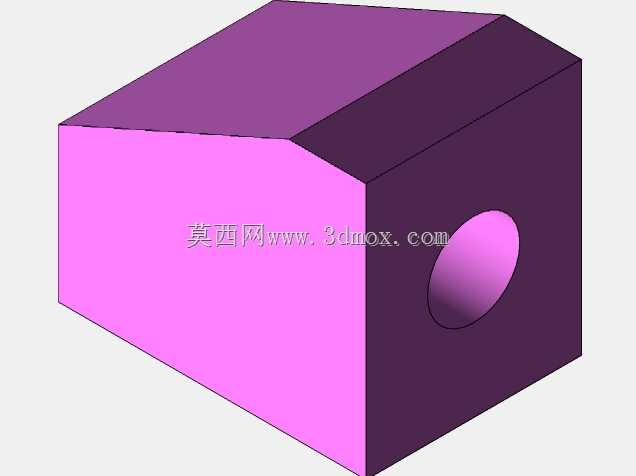

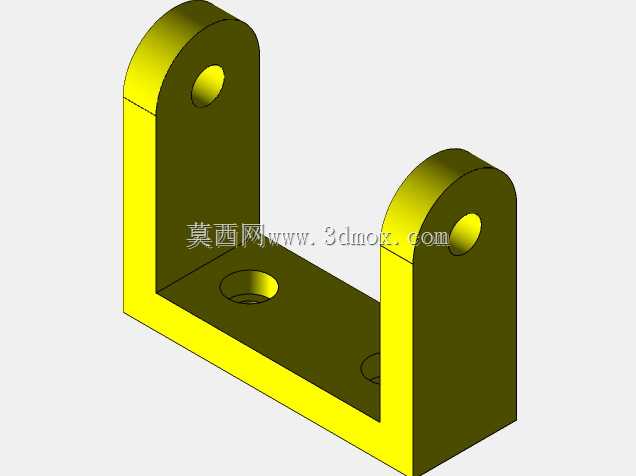

　　压板的翻转支撑采用带腰型孔的铰接支座，铰接轴与支座之间加装了黄铜衬套，减少反复翻转过程中的磨损，延长工装使用寿命，腰型孔的设计允许压板在压紧过程中有微小的位置自适应量，避免因工件尺寸公差导致的压板卡滞问题。在底座的定位侧，设置了可拆卸的定位挡块，挡块与底座之间通过定位销连接，可根据工件的定位基准更换不同形状的挡块，比如V型挡块可适配轴类零件装夹，平挡块可适配方块类零件装夹，拓展了这套工装的适用范围。

　　实际应用中，这套工装可单独使用完成单工件装夹，也可多套组合布置在流水线上，作为装配工位的工件固定单元，相比传统的台虎钳，它的压紧动作更快，松开压板后可直接翻转抬起，工件取放无需大范围移动压头，单工件装夹时间可缩短60%以上。结构设计上没有采用复杂的气动、液压元件，纯机械结构的可靠性更高，无需外接动力源，适合没有气源、电源的野外维修工位或者临时加工点使用，所有易损件比如衬套、压头、铰接销轴都做了标准化设计，损坏后可直接替换标准件，维护成本极低。

　　从受力角度分析，螺旋进给的自锁特性可以保证在切削振动环境下，压紧力不会出现衰减，压板的杠杆比经过优化，手动施加10N的力在把手上，即可在压头端产生超过800N的压紧力，足够应对常规铝件、塑料件、薄钢件的轻切削加工装夹需求。底座的底面做了精磨处理，平面度控制在0.02mm以内，安装后可保证工装的定位基准与工作台面平行，减少装夹带来的形位公差误差。在工件放置区域，底座表面做了网格状的防滑纹路，增大与工件底面的摩擦力，避免工件在受侧向切削力时出现滑移。

　　这套结构的建模过程中，所有配合面都预留了合理的公差间隙，铰接处的间隙控制在0.05mm以内，螺旋副的配合间隙控制在0.1mm以内，既保证动作顺畅无卡滞，又不会因间隙过大导致装夹精度下降。整体结构没有复杂的曲面特征，所有零件都可通过普通铣床、车床加工完成，加工难度低，适合小型机加工车间自制使用，也可作为标准化工装单元进行批量生产，配套给小型加工设备作为随机附件使用。针对不同的使用场景，还可对压头部分进行改装，比如加装聚氨酯软垫，用于装夹表面易划伤的有色金属或者塑料工件，更换尖状压头可用于毛坯件的粗加工装夹，适配性极强。
