锅炉管路用法兰连接截止式止回结构

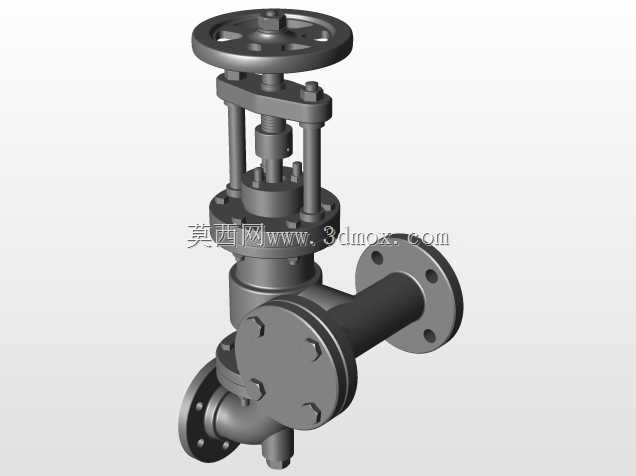

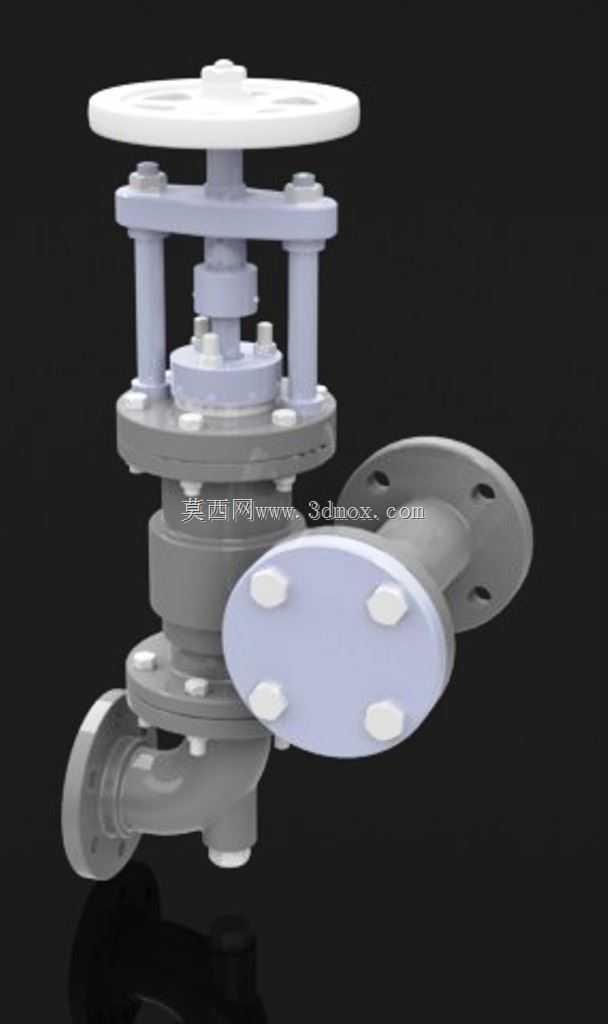

　　在锅炉制造与工业热力管路系统中，这类止回结构是保障介质单向流动、避免倒流引发水击、设备倒转或介质反窜的核心配套部件，常布置在锅炉给水出口、省煤器进出口、蒸汽母管分支以及循环泵出口位置，适配高温水、饱和蒸汽等常规锅炉输送介质的工况需求。从结构设计来看，该阀采用角式法兰连接布局，三个接口均采用标准凸面法兰结构，可直接与同压力等级的管路法兰通过螺栓组对接，法兰密封面的凸台高度、螺栓孔中心距均匹配通用工业管路法兰标准，安装时无需额外加工过渡接头，能直接适配现场已铺设的管路走向，减少现场配焊的工作量。顶部的手轮操作结构采用明杆式设计，阀杆通过支架上的梯形螺纹副实现升降，支架的三根立柱采用等距圆周布置，既为阀杆升降提供足够的导向支撑，

　　也预留了足够的操作空间，方便运维人员手动操作启闭，手轮的轮缘直径经过适配，操作时无需过大的操作力矩即可完成阀瓣的升降调节。阀瓣与阀座的密封面采用平面密封结构，配合阀杆的轴向压紧力实现可靠截断，同时止回功能依靠介质正向流动时推开阀瓣、反向流动时介质压力推动阀瓣压紧阀座实现自动截止，无需额外的动力源或控制信号，依靠介质自身压力即可完成止回动作，可靠性更高，适合锅炉系统这类需要长期稳定运行、故障容错率低的工况。从安装边界来看，该阀的角式结构使得进出口呈90度垂直布置，侧出口的法兰端面与阀体底部进口法兰端面的垂直距离、顶部手轮的最高安装高度都经过紧凑化设计，在锅炉车间这类管路排布密集、安装空间有限的场景下，不会与周边的管路、支架产生干涉，

　　阀体的流道采用平滑圆弧过渡，没有直角突变结构，能有效降低介质流动时的局部阻力损失，减少管路系统的压损，降低循环泵的运行功耗。建模过程中，所有法兰的螺栓孔位置、密封面尺寸、阀杆的行程长度、支架立柱的间距都严格按照通用工业阀件的设计规范进行还原，阀体的壁厚根据公称压力等级做了等强度设计，法兰与阀体的连接位置做了圆弧过渡处理，避免应力集中，在长期承受介质压力与温度交变的工况下，能有效降低连接位置的开裂风险。手轮与阀杆的连接采用方榫配合加锁紧螺母的结构，避免操作过程中手轮与阀杆打滑，阀杆穿出阀盖的位置设置了填料密封腔，可通过填料压盖压紧填料实现阀杆位置的动密封，避免介质从阀杆间隙泄漏，填料压盖采用螺栓压紧结构，

　　后期运维时可在不停机的状态下补充或更换填料，降低维护成本。这类阀件在实际选型时，需要匹配管路的公称压力、介质温度以及流量参数，该结构的流道通径与接口法兰的通径一致，不会出现缩径导致的流量不足问题，反向密封时的密封比压经过核算，能在额定反向压力下实现零泄漏，避免锅炉给水泵停运时，锅筒内的高温水倒流回给水管路，造成给水泵叶轮受水击损坏，也能避免蒸汽倒流进入低温管路引发的水锤震动，保障整个锅炉热力系统的运行安全。
