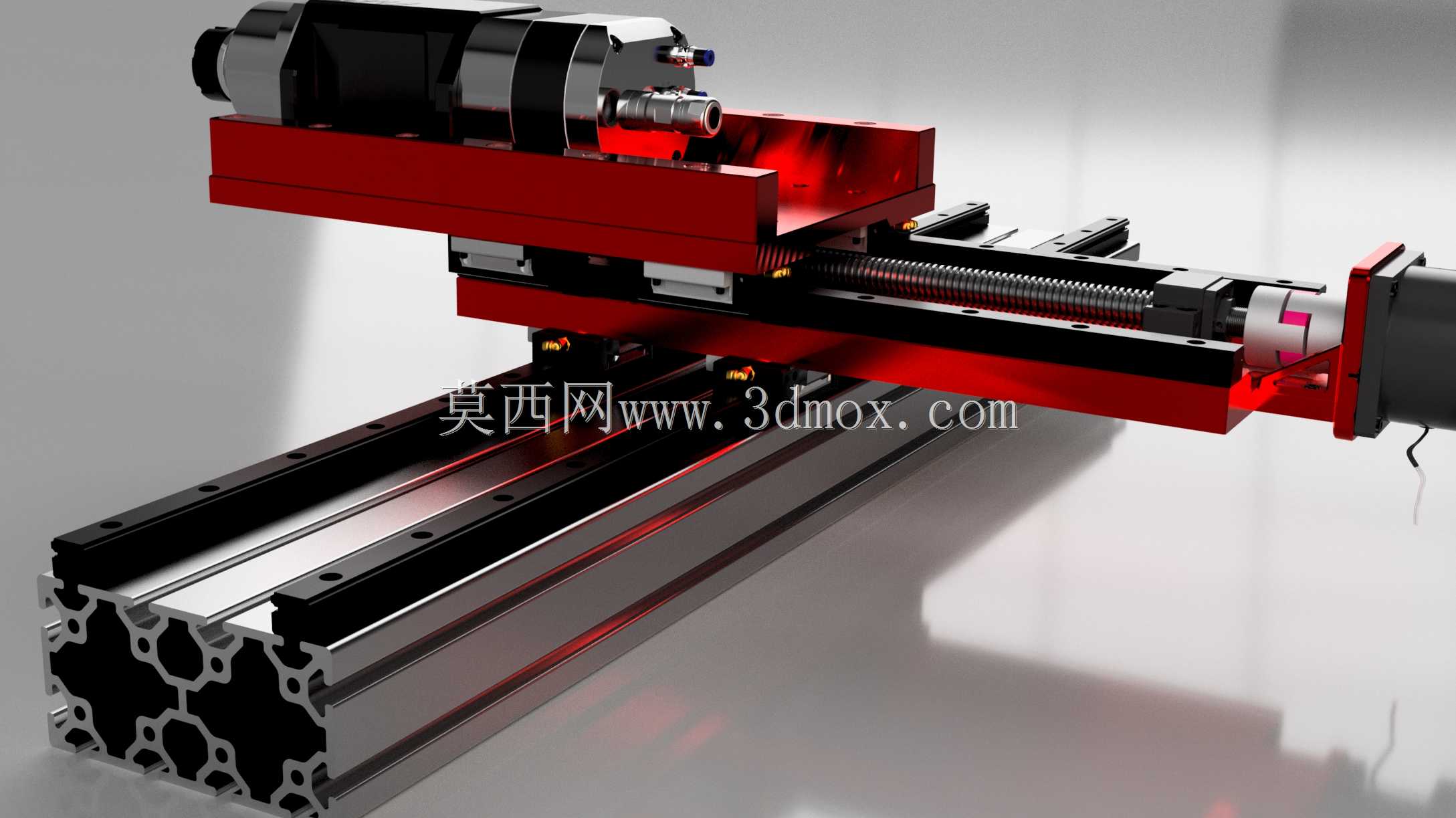

定制数控机床Z轴行程240mm龙门架结构

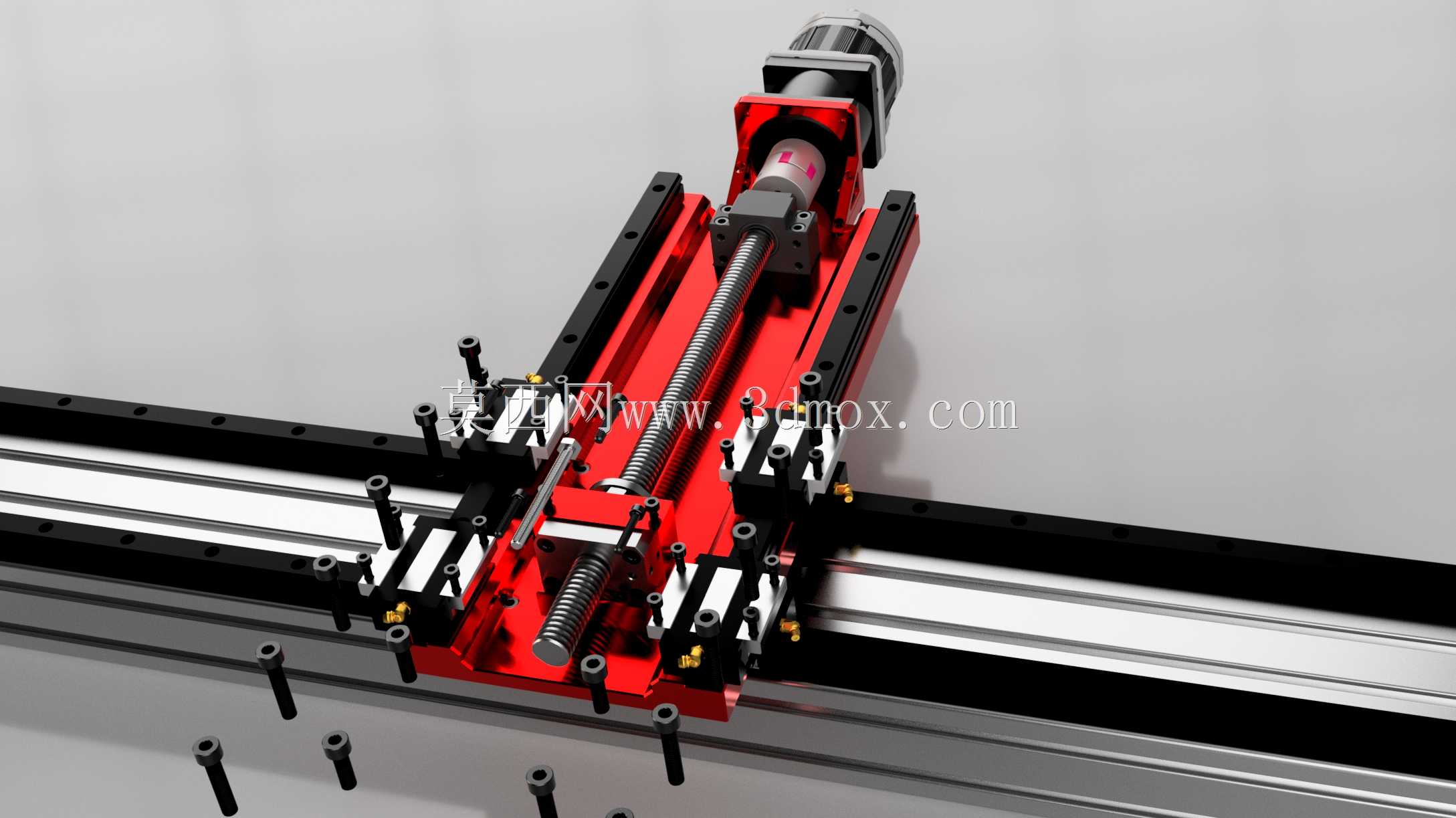

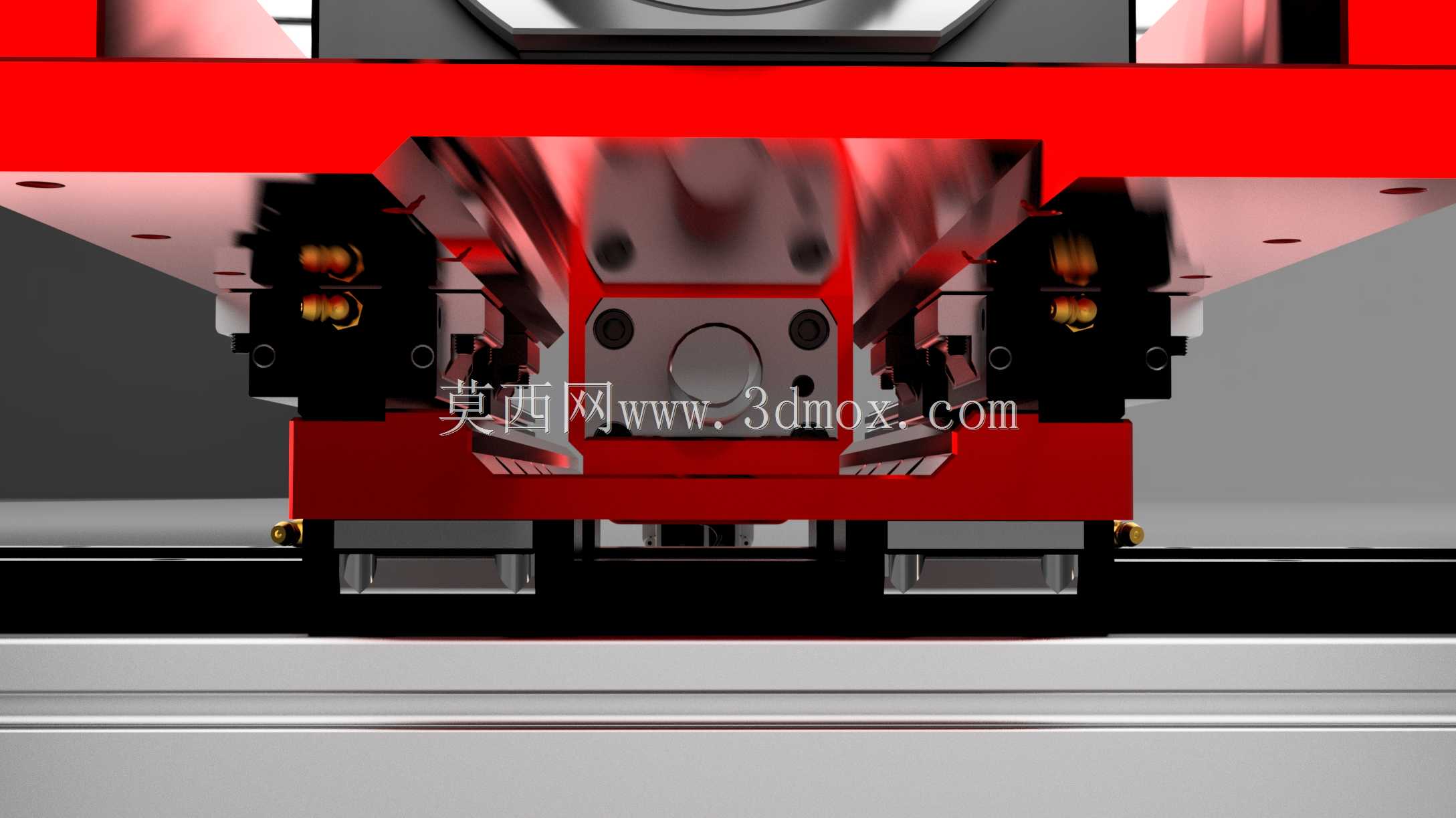

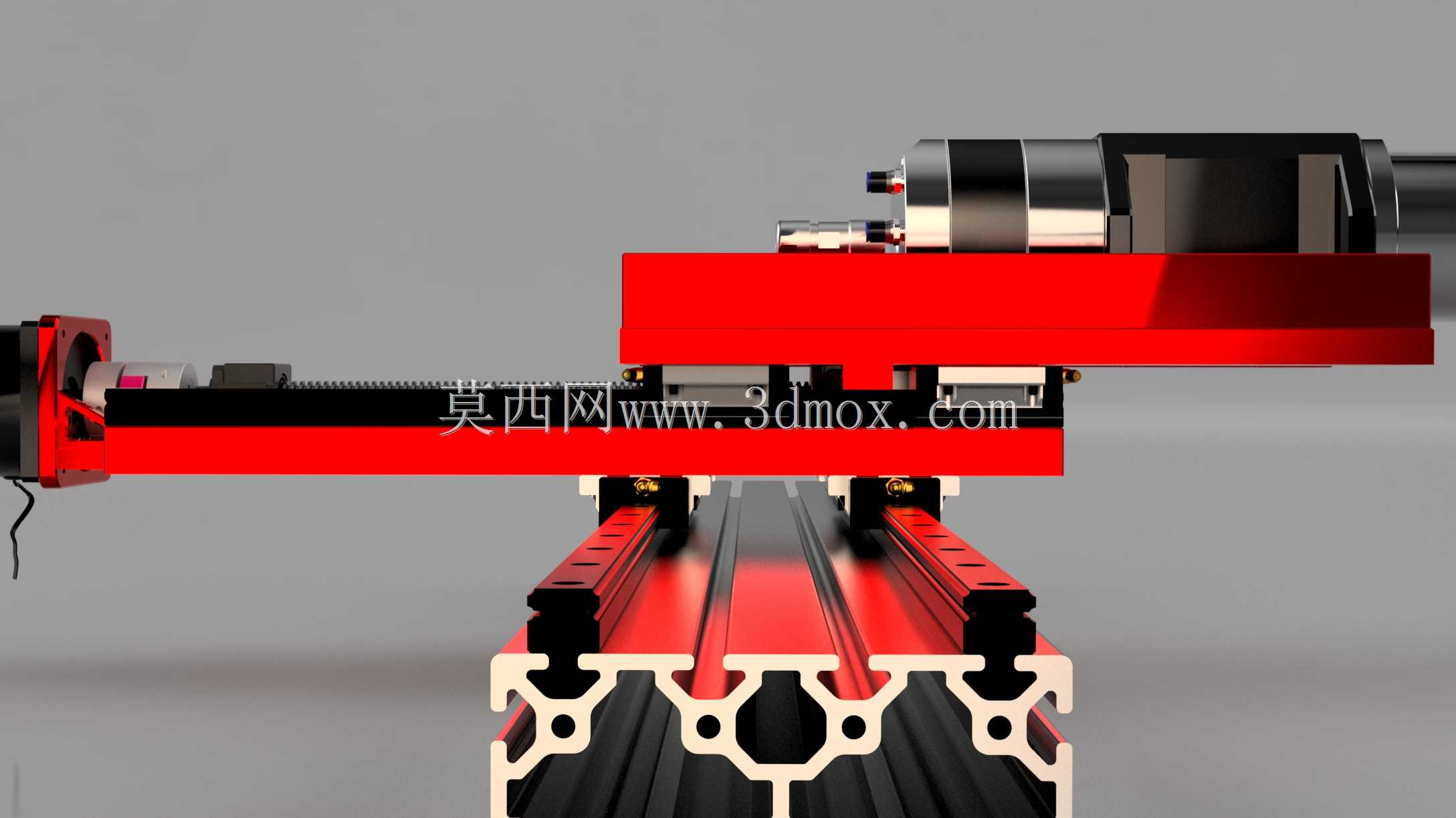

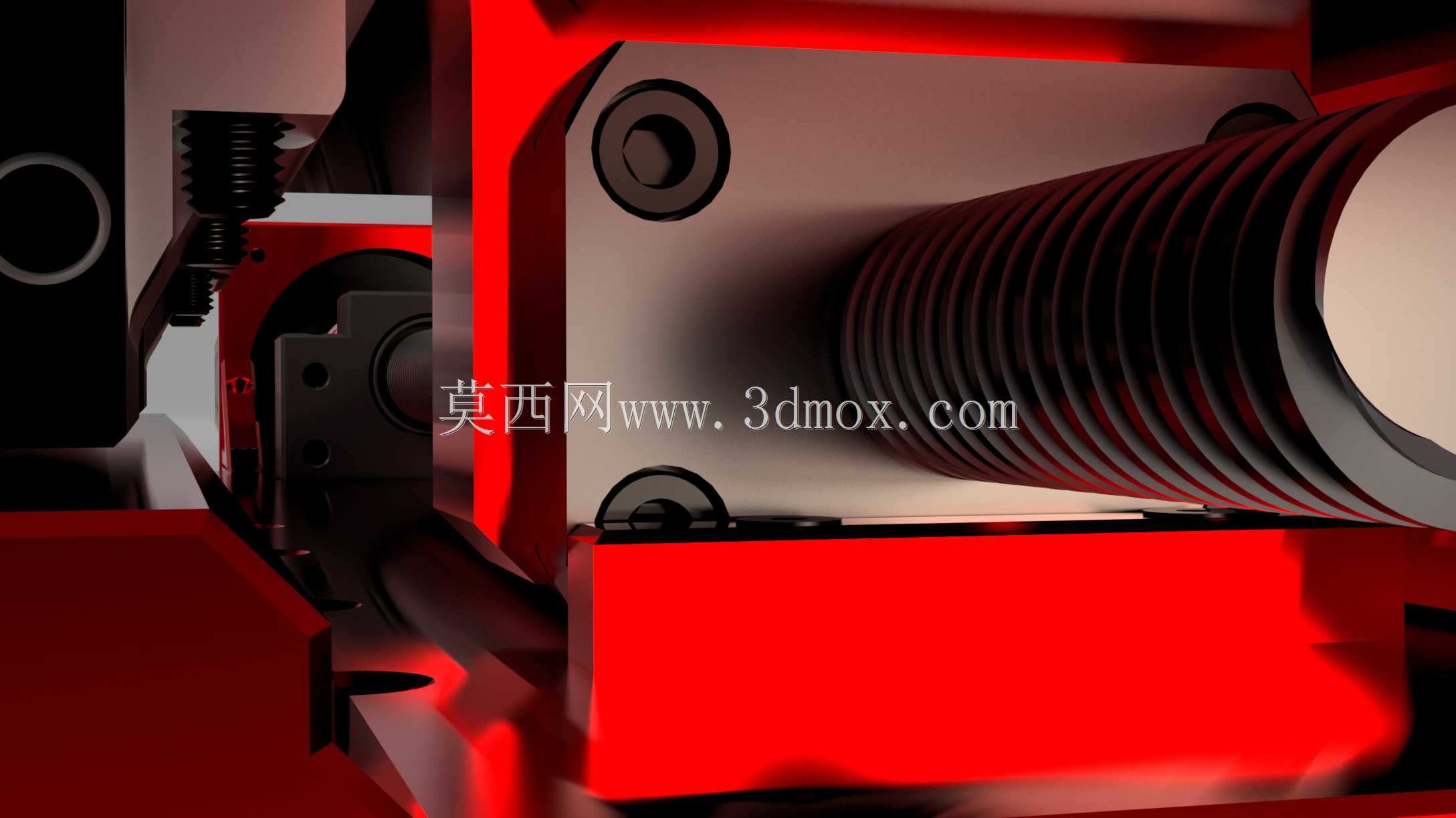

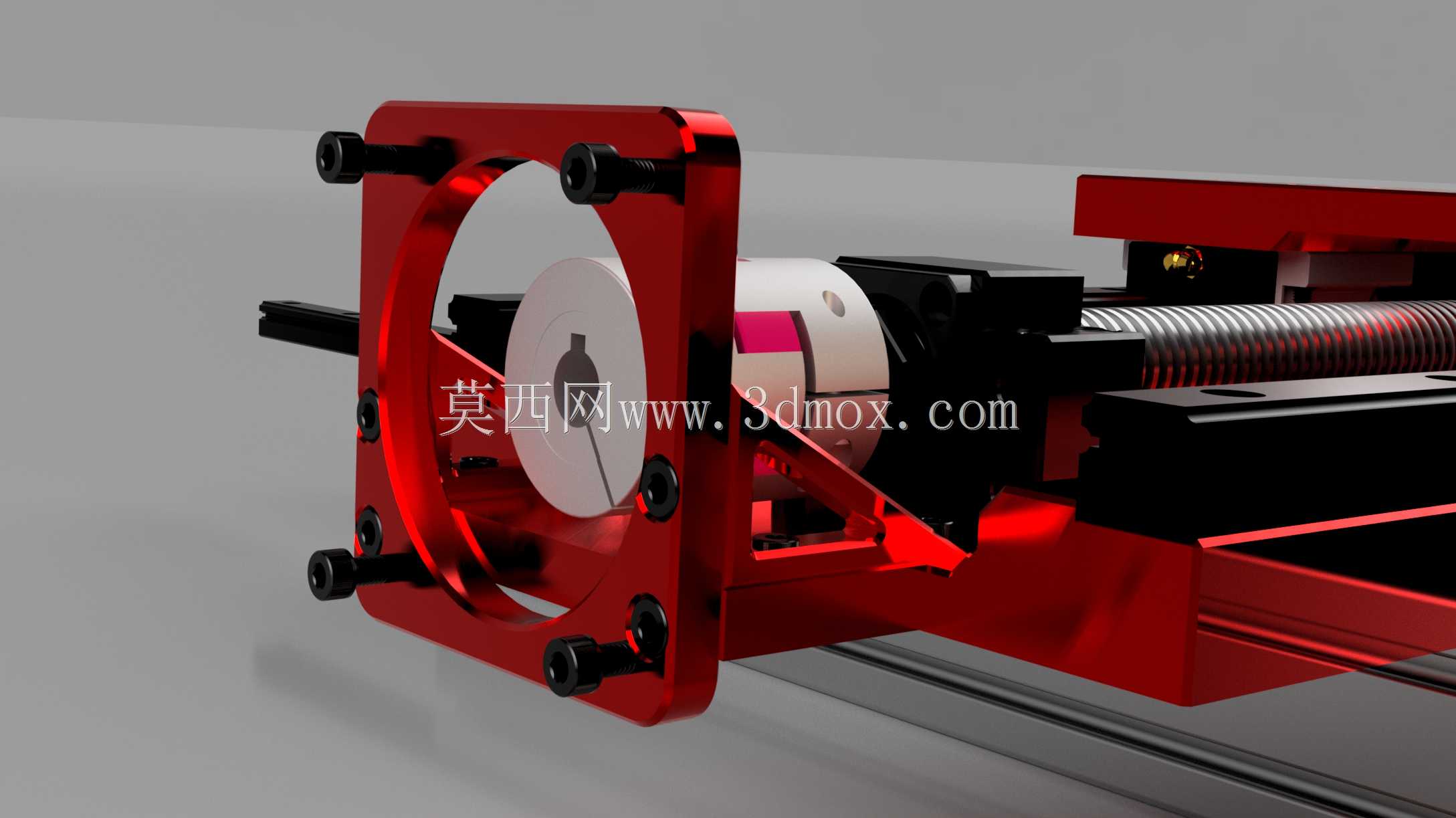

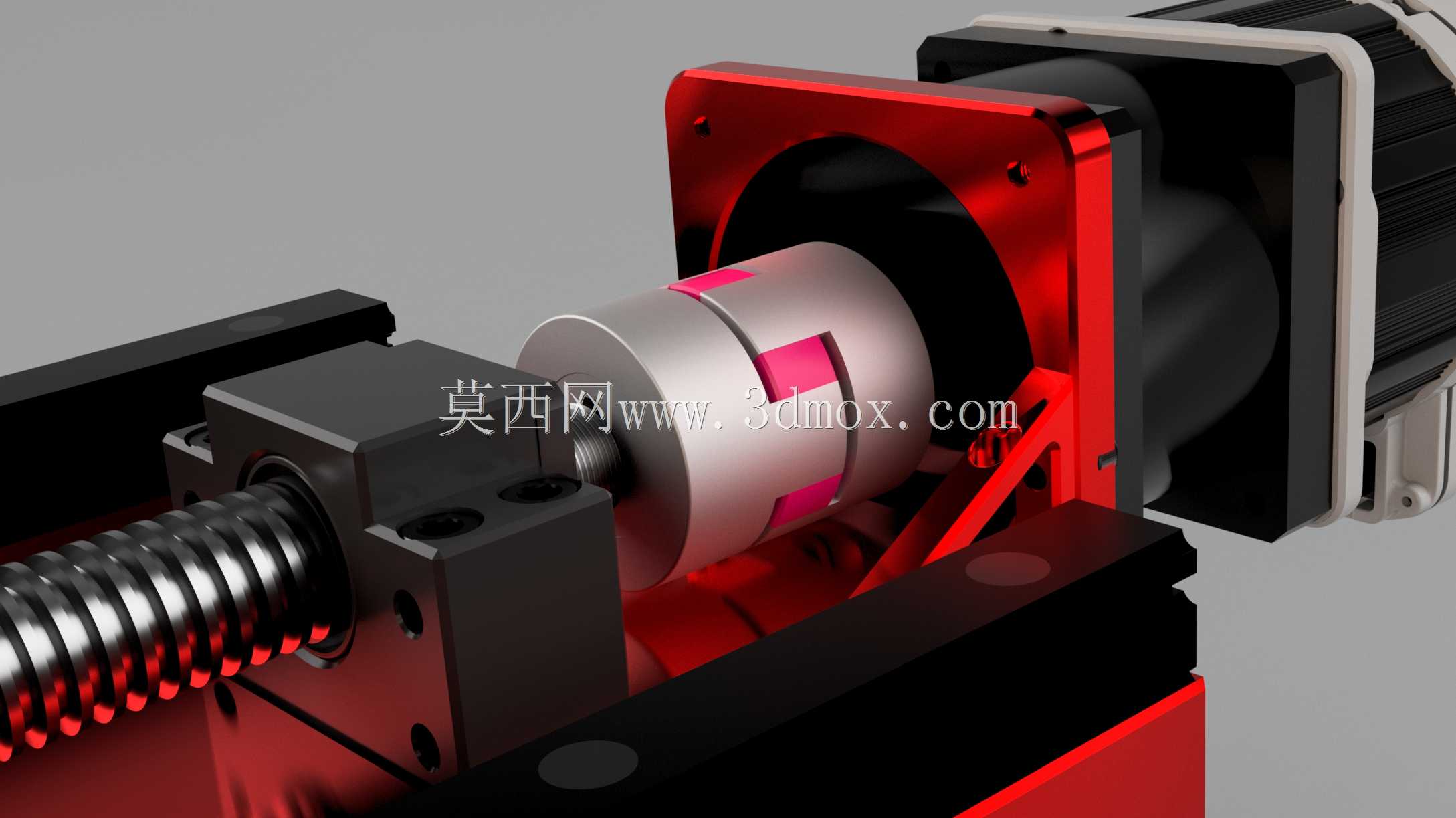

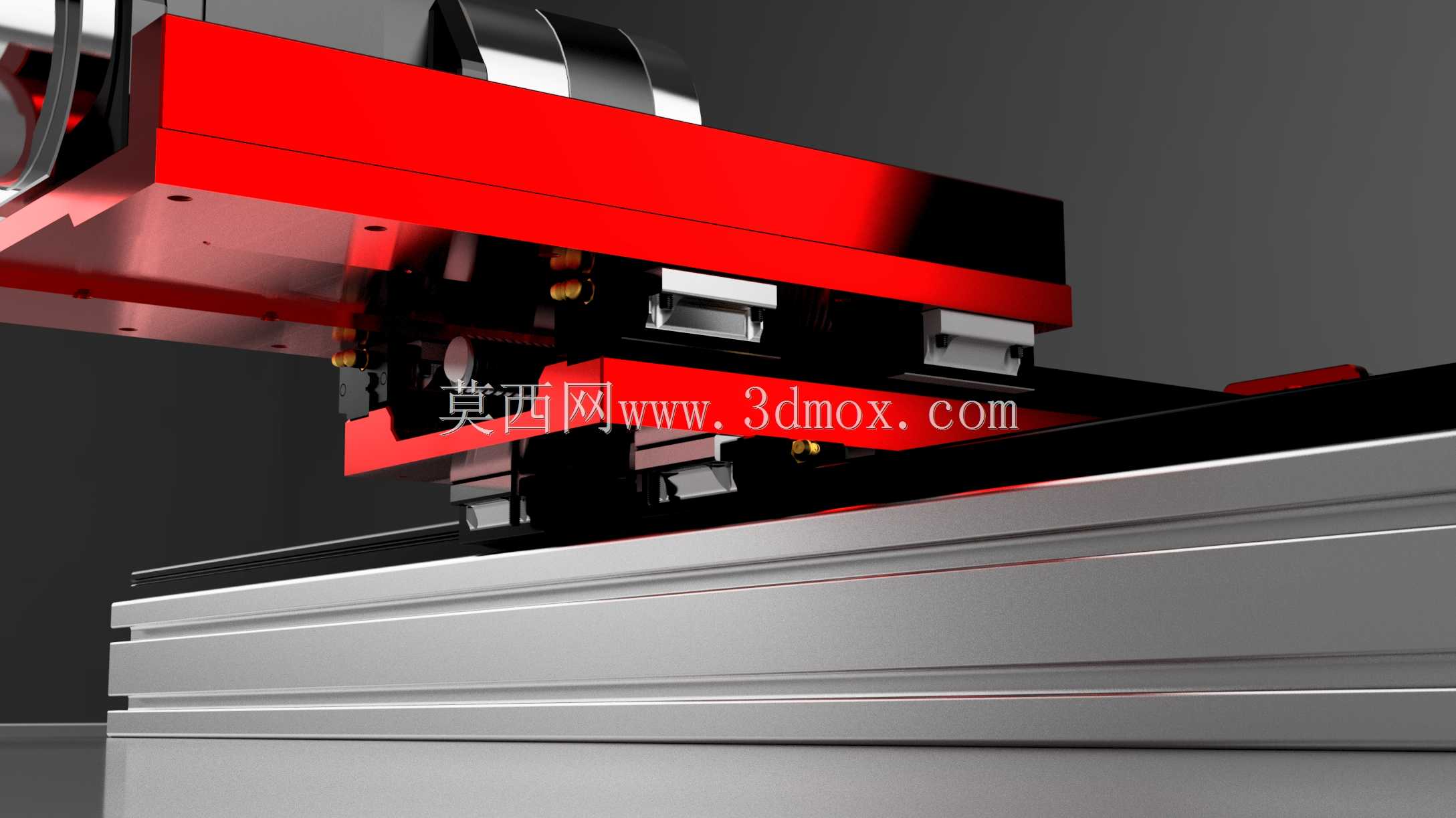

　　这款龙门架结构主要面向业余数控加工设备搭建场景，可作为小型数控铣床、桌面雕刻设备的Z轴执行单元核心载体，适配非金属软金属切削、PCB打样、小型零件精加工等轻载加工工况，为个人DIY数控设备、小型教学实训机床提供成熟的Z轴结构参考。结构主横梁采用80×160mm规格工业铝挤压型材搭建，搭配20mm规格线性导轨与配套轴承座作为Z轴运动导向副，安装孔位采用通用4孔法兰布局，可兼容市面主流同规格线性导轨产品，无需额外修改孔位即可完成替换安装。传动部分采用20mm导程与16mm直径的滚珠丝杠结构，安装基准经过交叉校验，可适配NEMA34规格伺服电机安装位，螺栓孔位采用通用标准化布局，可替换同安装尺寸的不同品牌伺服驱动单元，满足不同扭矩、

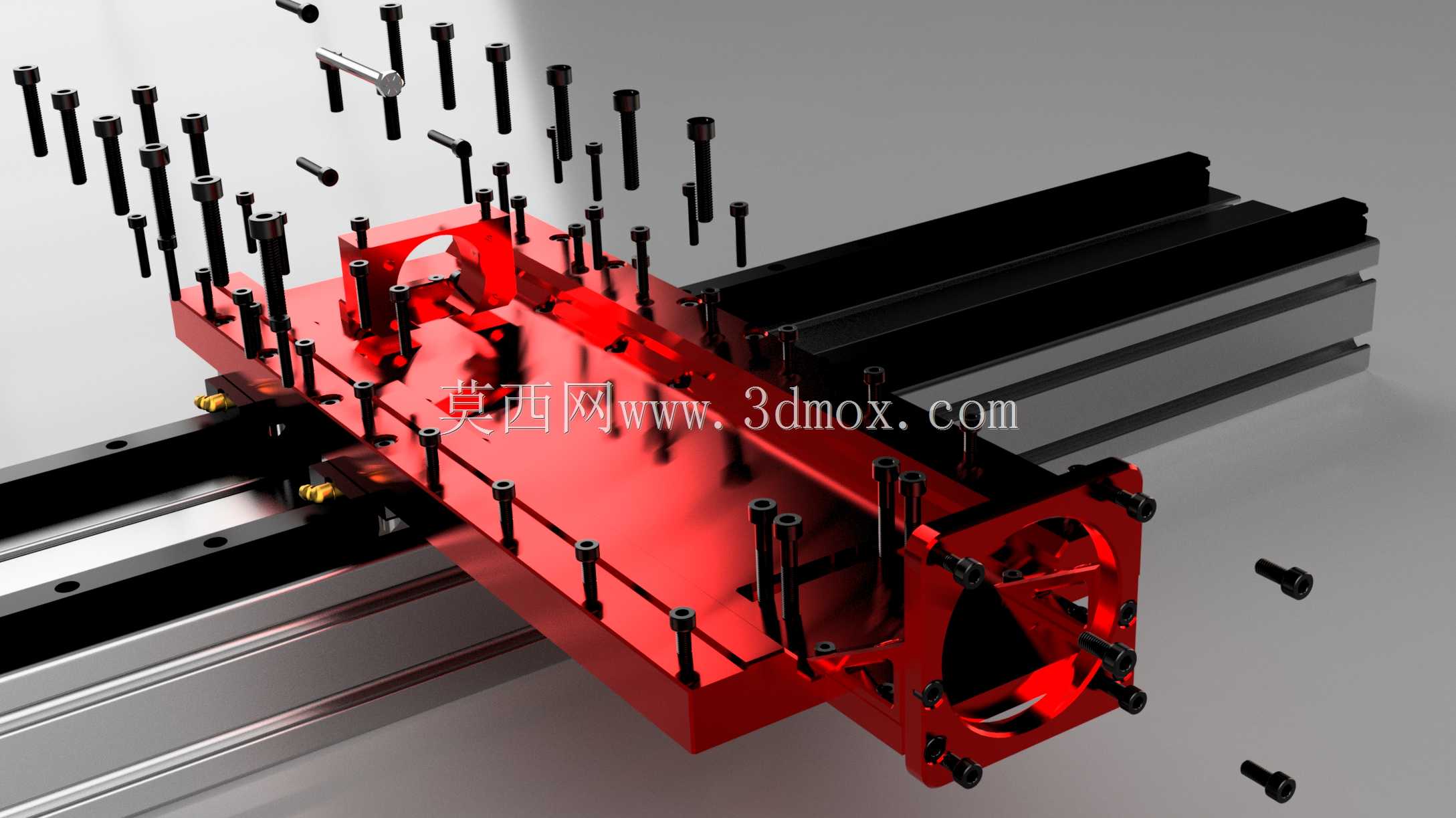

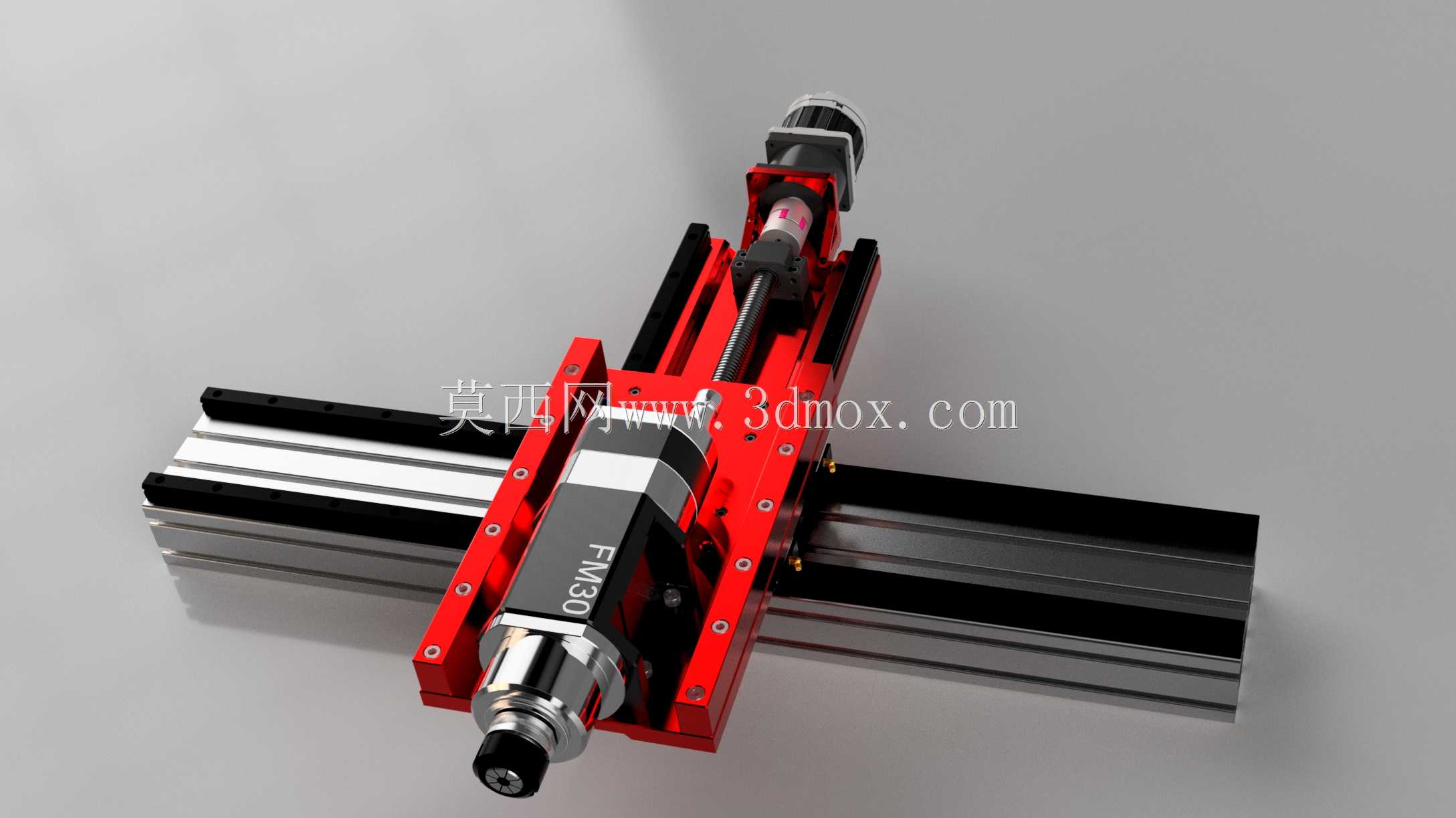

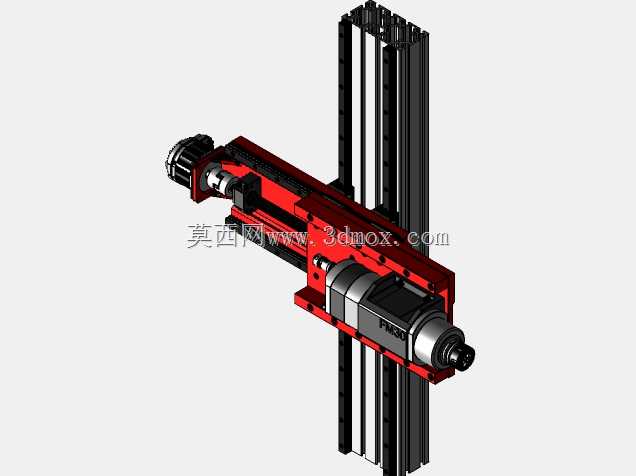

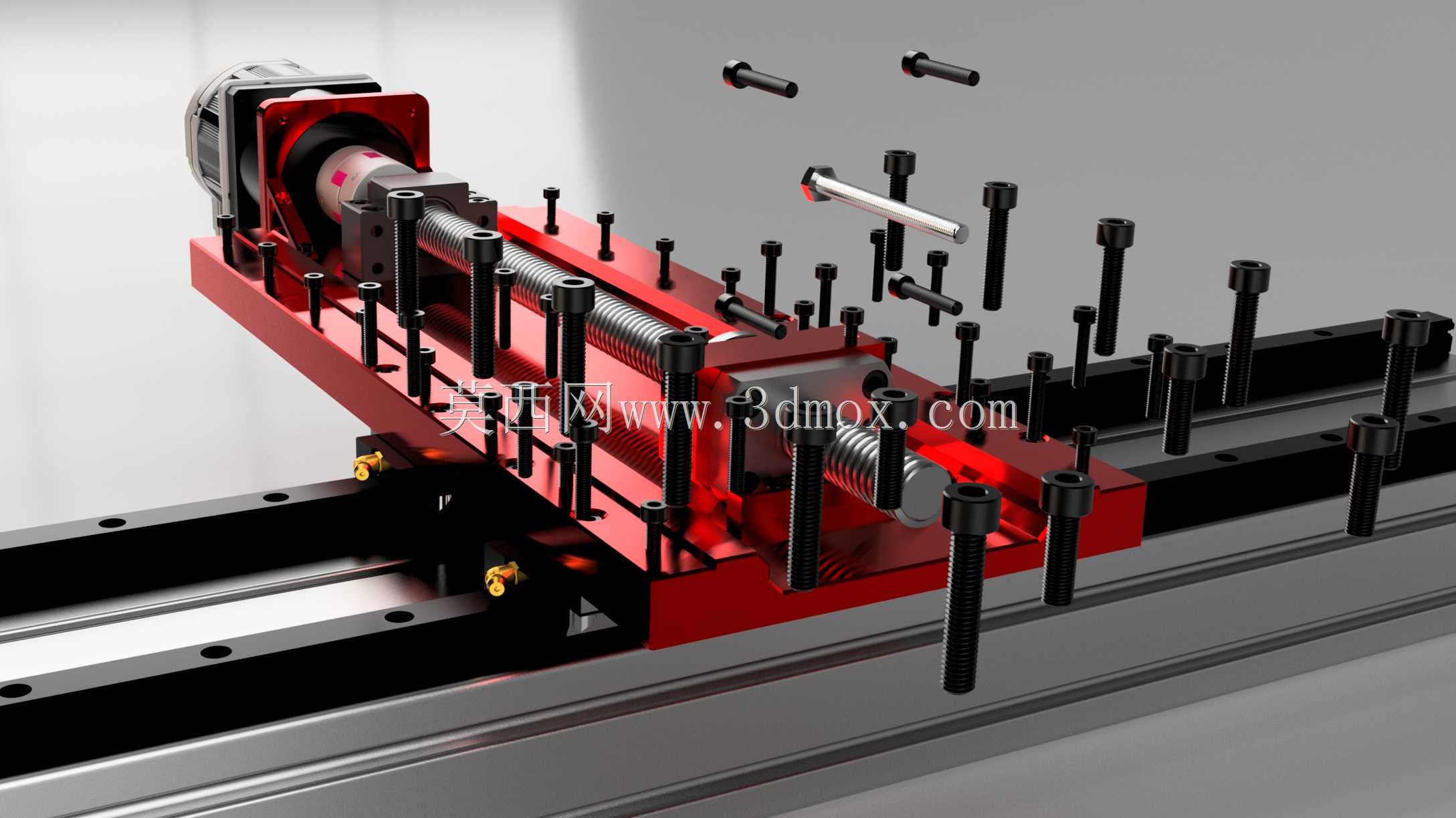

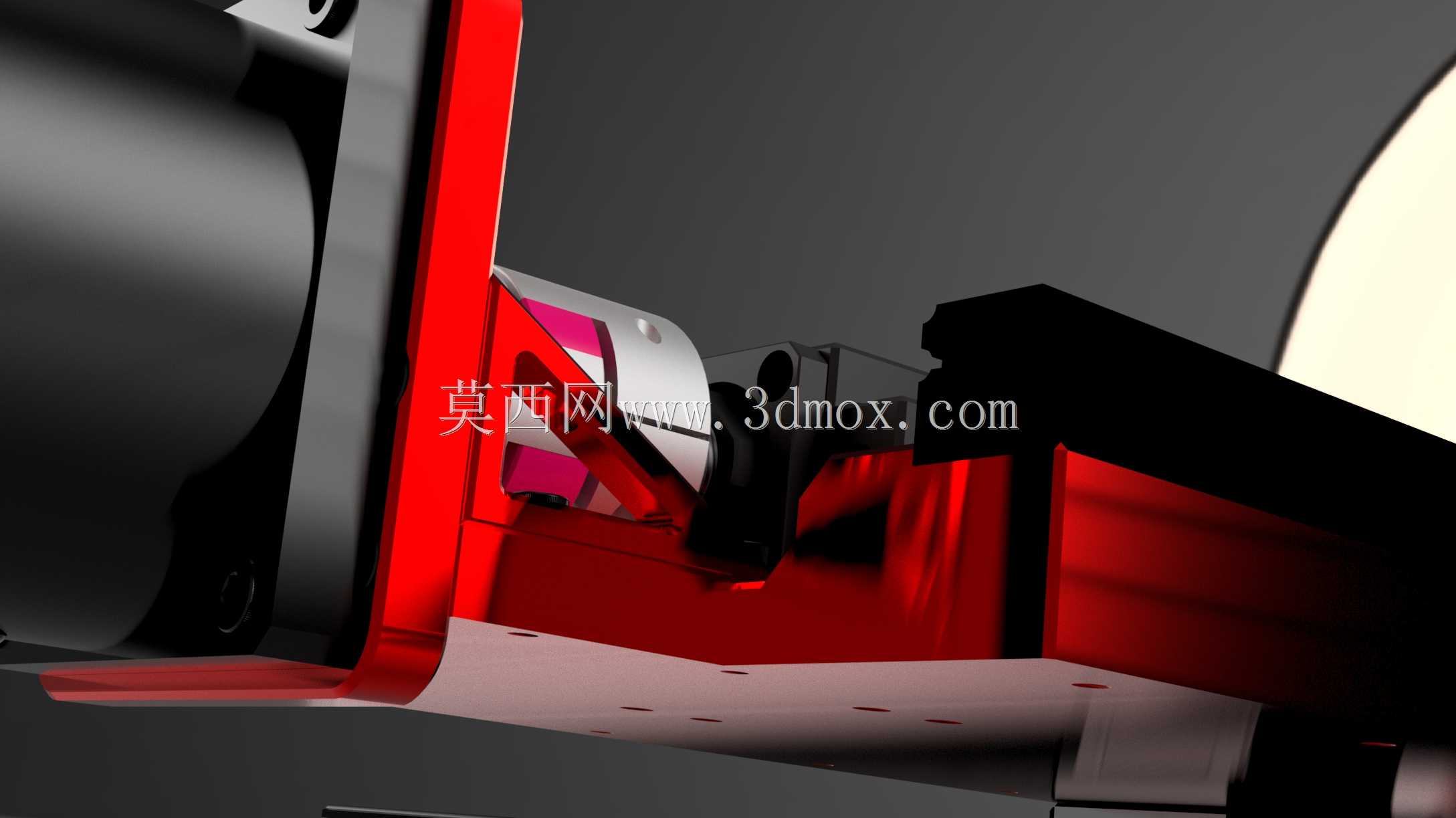

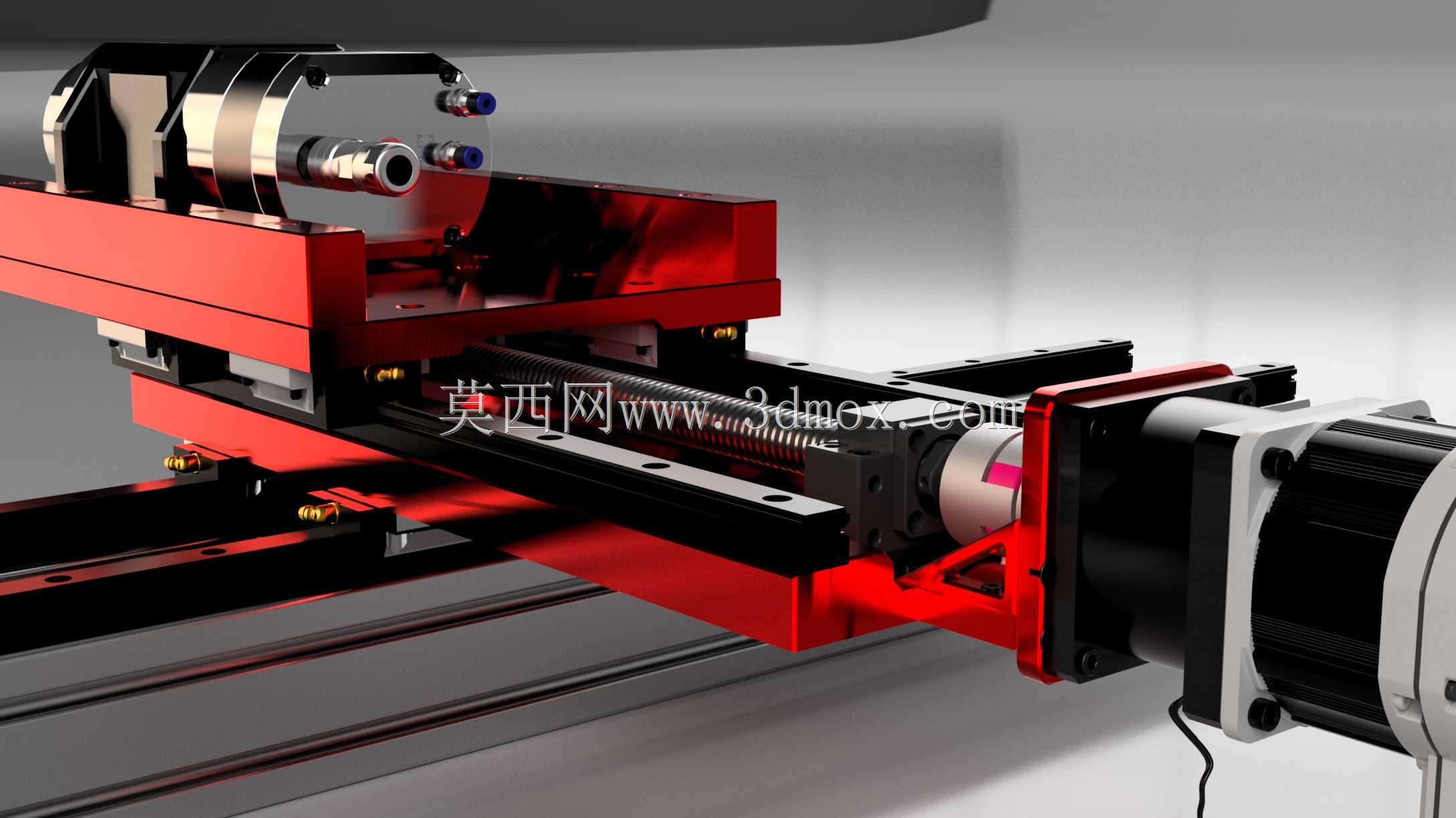

　　转速的驱动选型需求。主轴安装位预设通用安装孔，可适配FM30系列主轴单元，安装板采用加厚结构设计，双侧额外设置支撑筋结构，抵消长主轴悬伸带来的安装板形变，即使加工过程中主轴承受较大切削反力，也能保证主轴轴线与运动方向的平行度，避免加工振纹、让刀等问题。结构安装预留25mm厚铝板安装间隙，可适配标准厚度的滚珠丝杠螺母座安装，其余小型安装附件采用10mm厚铝板加工即可，所有安装孔位均预设钻攻工艺基准，标注M5、M6、M8规格螺纹孔的螺距与钻深参数，加工时可直接在轴承座垫板上完成钻孔攻丝工序，无需二次翻面装夹找正，降低小作坊、个人DIY场景下的加工难度。Z轴有效行程设定为240mm，可满足常规小型零件加工的Z向空间需求，

　　安装边界可根据配套X轴运动结构灵活调整，滚珠丝杠的安装位置可根据整机布局选择放置在横梁顶部或者背部，适配不同的废屑防护需求，顶部安装方式可减少切削废屑、灰尘落到丝杠导轨表面的概率，降低日常维护频次，背部安装则可压缩整机Z向高度，适配空间受限的安装场景。整体结构经过刚性校验，导轨与丝杠的安装基准面平行度公差控制在0.02mm以内，可保证Z轴运动的直线度与重复定位精度，满足轻载数控加工的精度要求，搭建时仅需配套对应的X轴运动结构与床身基座，即可完成整机组装，无需从零开始设计Z轴结构，大幅缩短设备开发周期。
