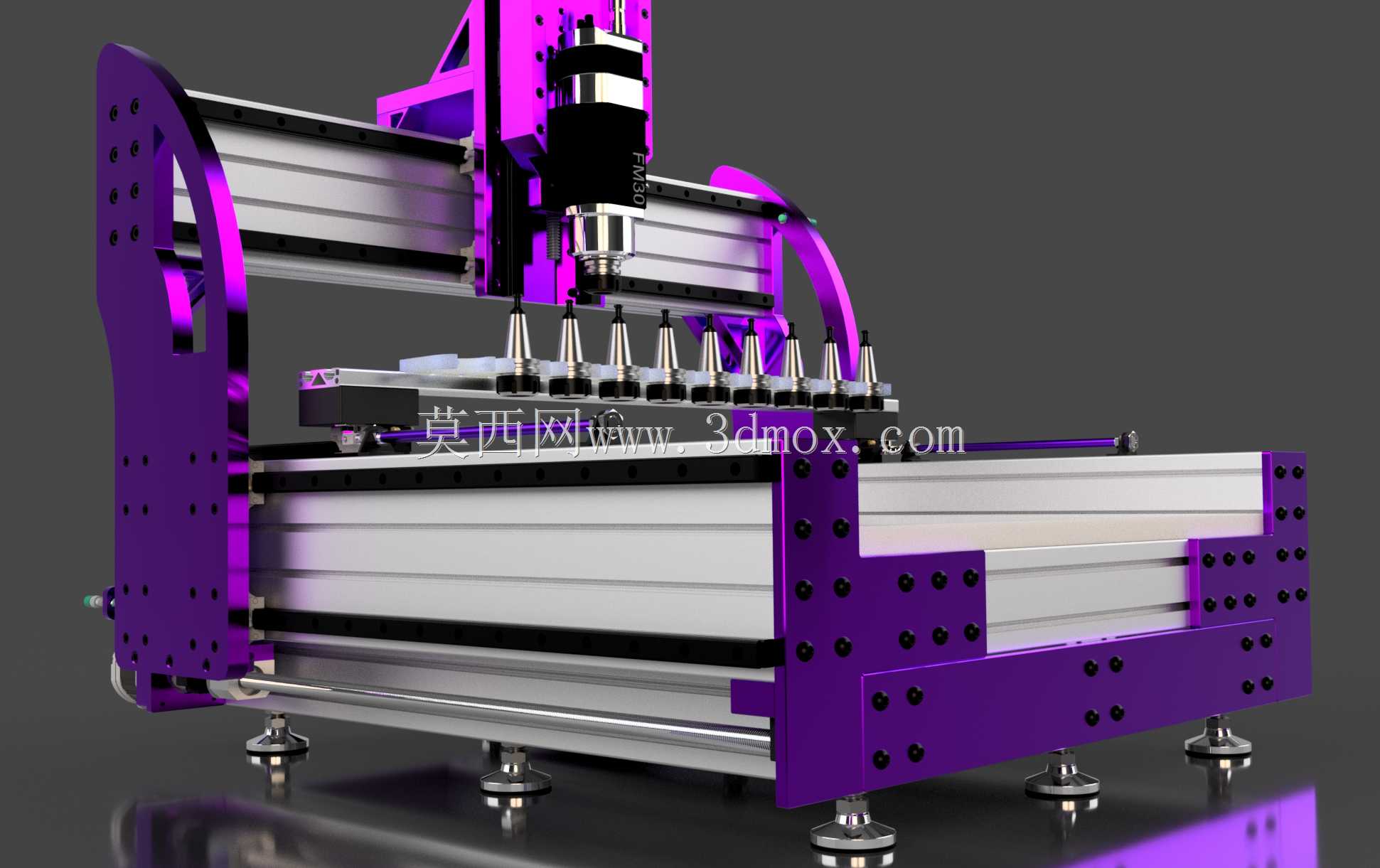

带ATC主轴与十刀位气动刀架的定制数控加工设备

　　这款定制数控加工设备的核心应用场景覆盖小批量精密零件加工、非金属板材铣削、小型模具粗精加工等领域，尤其适合加工行程需求适中、对换刀效率有要求的个体加工户、小型工坊以及教学实训场景使用，可替代传统人工换刀的单主轴数控设备，减少加工过程中的停机辅助时间，提升多工序连续加工的流畅度。设备实际用途覆盖亚克力、PVC、铝件、软金属等多种材质的铣削、钻孔、倒角、轮廓切割加工，搭配对应的刀具可完成平面铣削、三维曲面加工、孔系加工等多类常见机加工工序，无需多次装夹工件即可完成多工序连续作业。

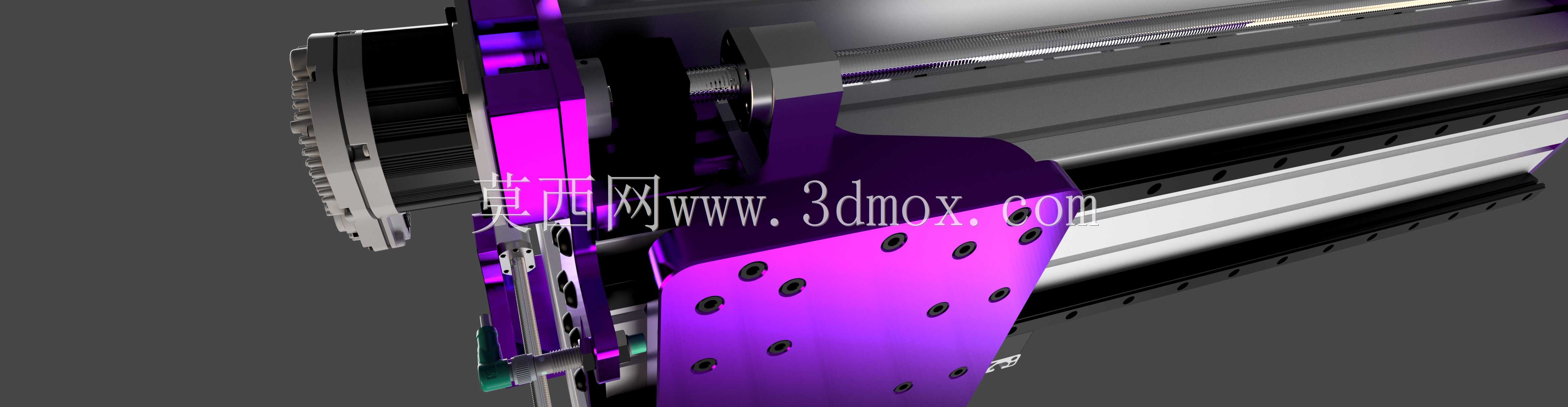

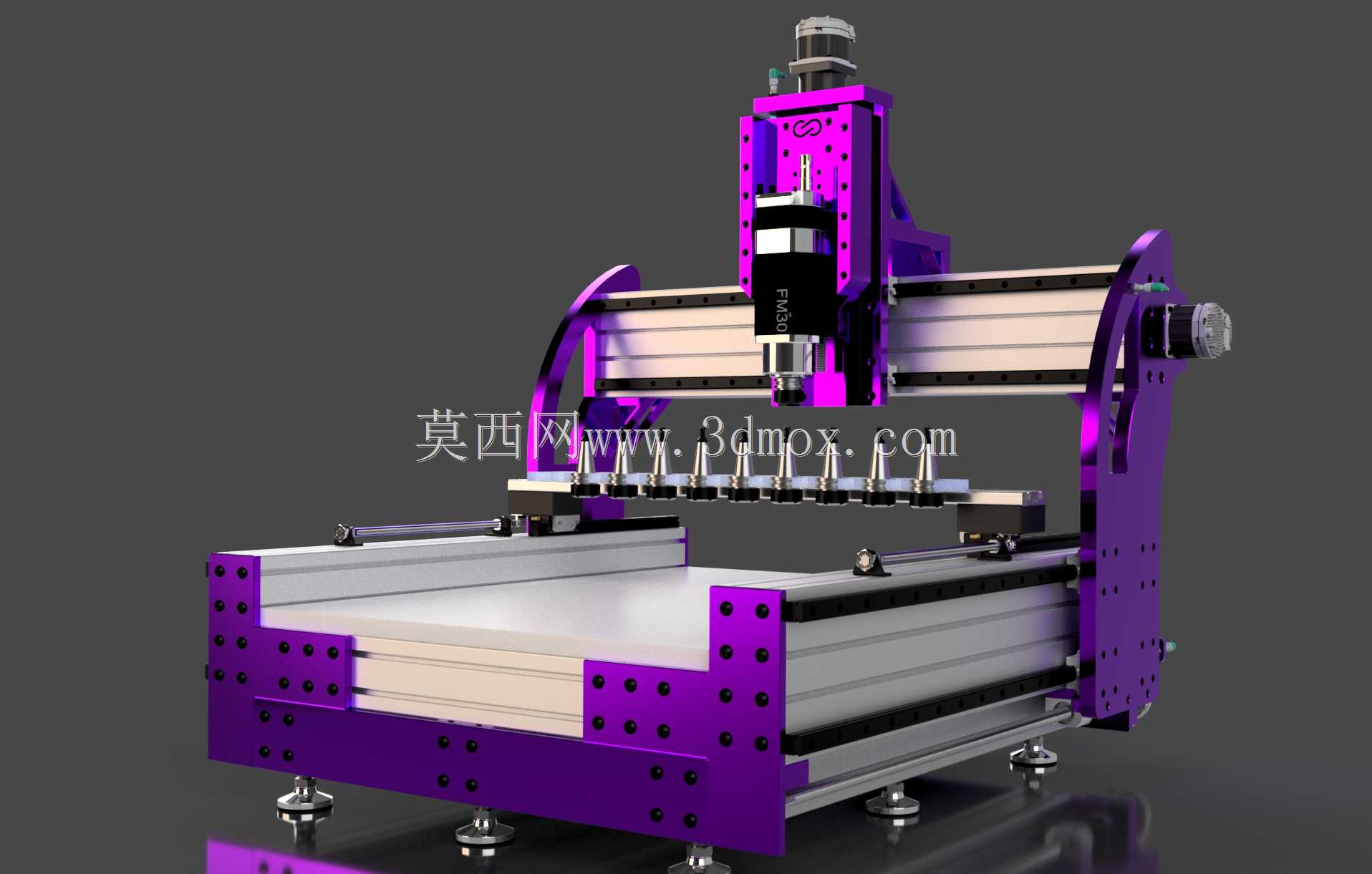

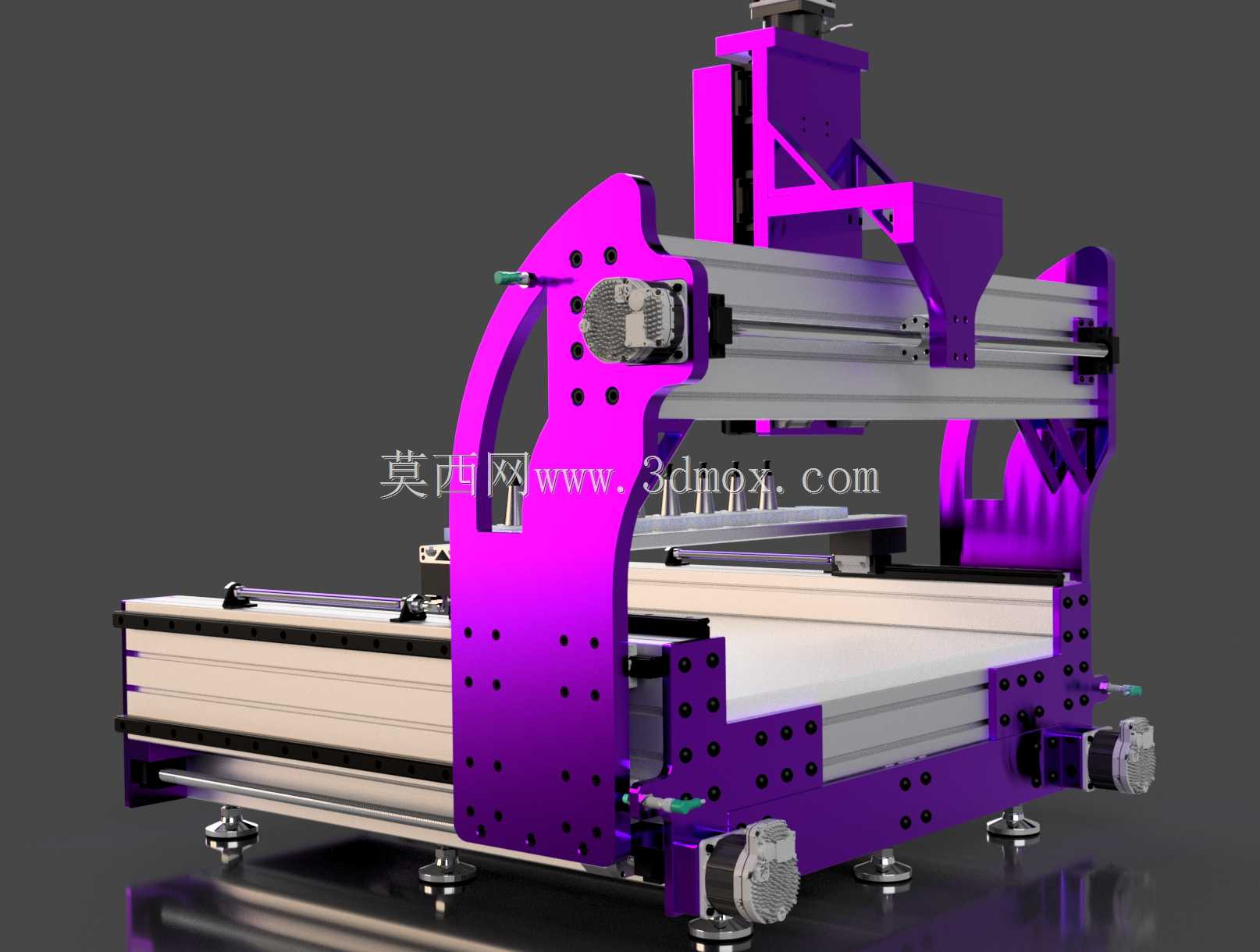

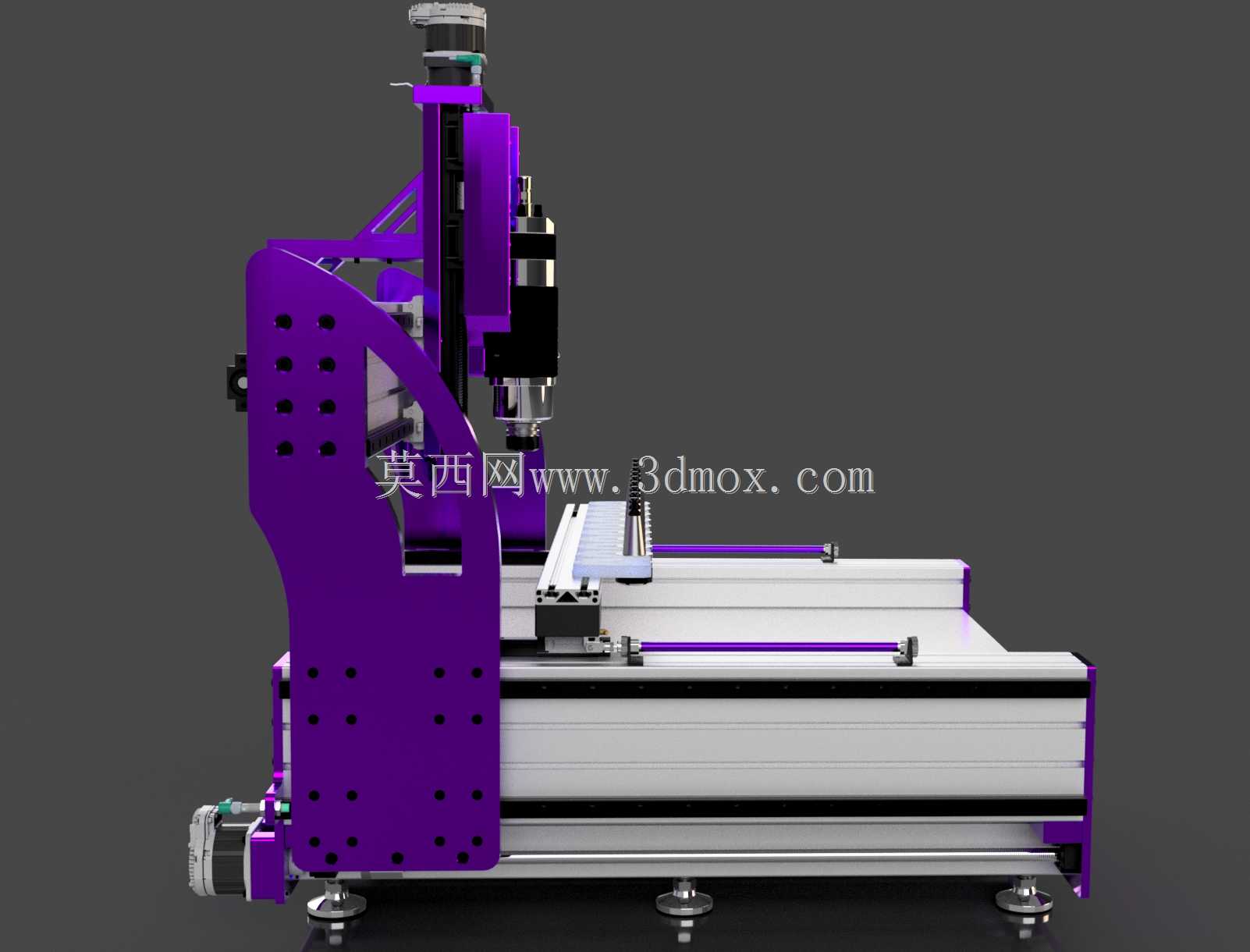

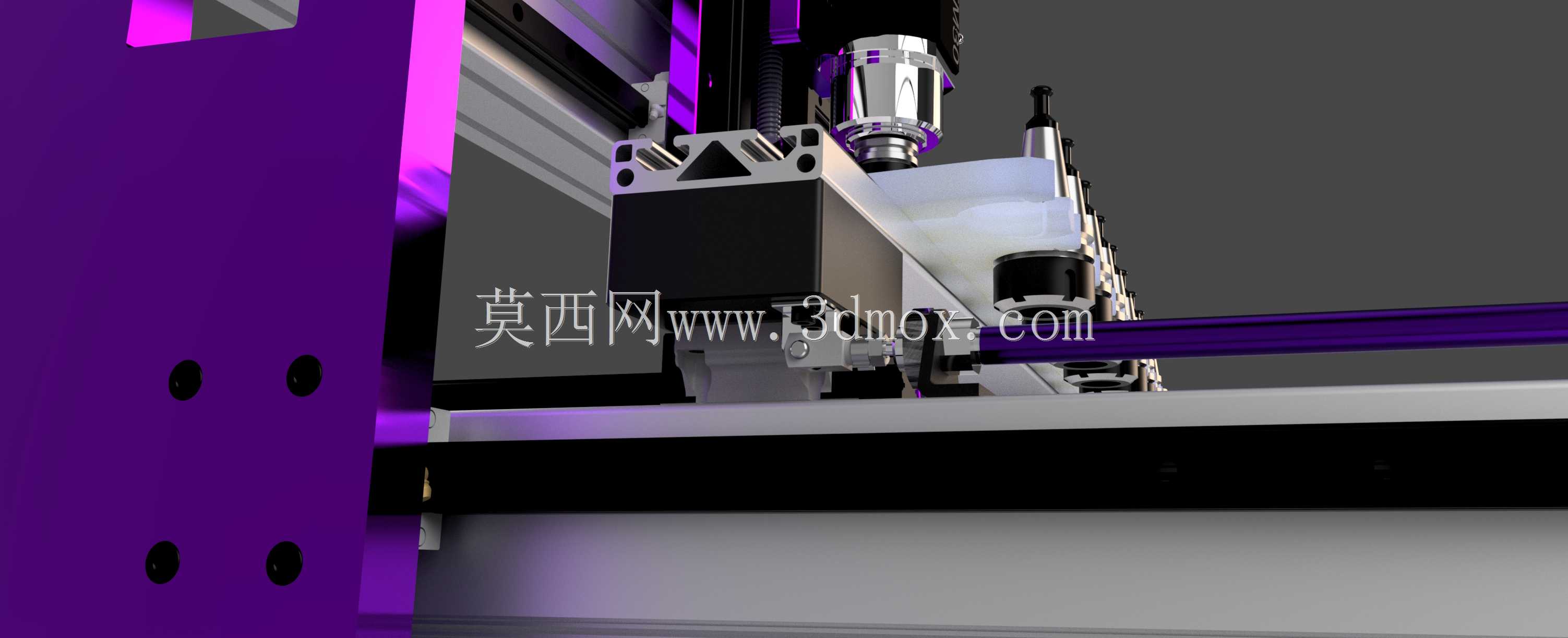

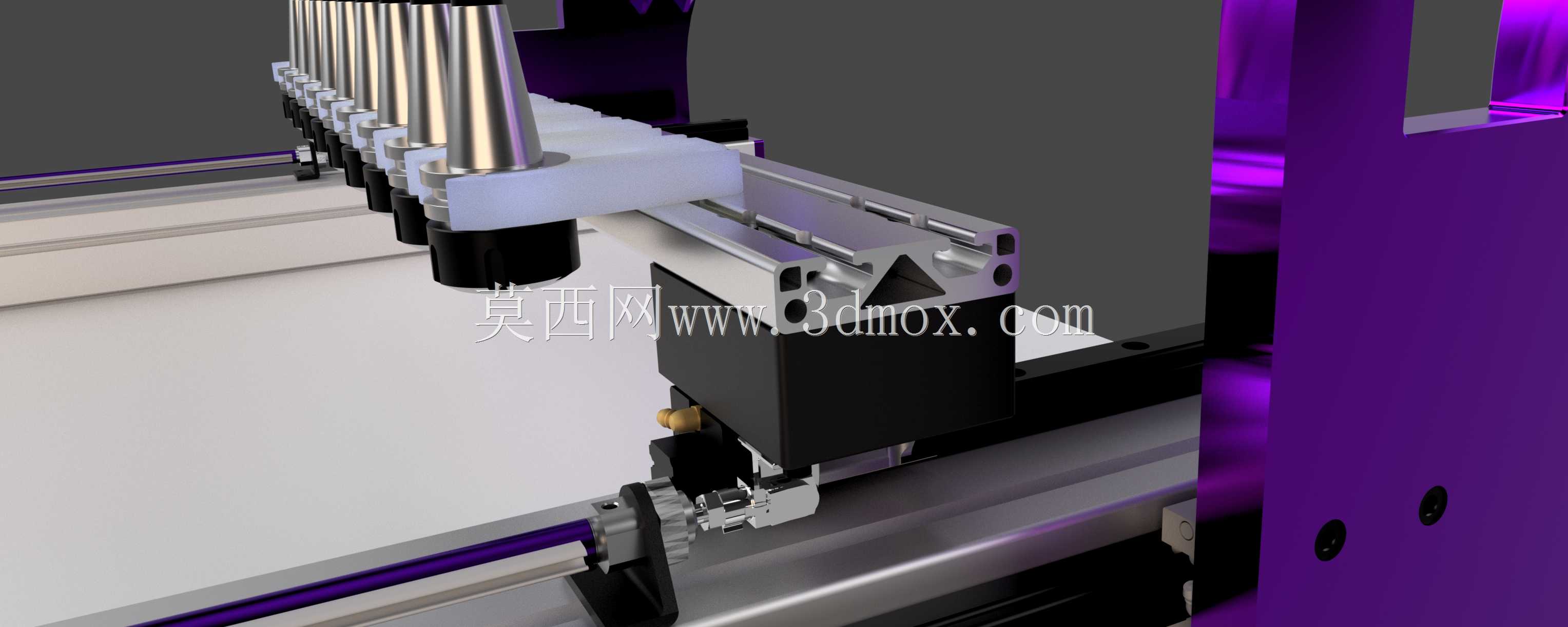

　　从功能特性来看，设备搭载的ATC自动换刀主轴搭配10刀位气动刀架，可根据加工工序自动调取对应刀具，换刀动作通过气动机构完成定位与锁紧，重复定位精度可满足常规小型零件的加工公差要求；三轴传动均采用精密滚珠丝杠搭配线性导轨，传动间隙小，运动过程平稳，可适配不同进给速度的加工需求，Z轴配备抱闸制动结构，设备断电或急停状态下可避免主轴下滑撞损工件或台面。机架主体采用大截面铝挤压型材搭建，相比常规小截面铝型材机架，整体刚性提升明显，可承受更大的切削负载，减少加工过程中的机架震颤，提升加工表面质量。

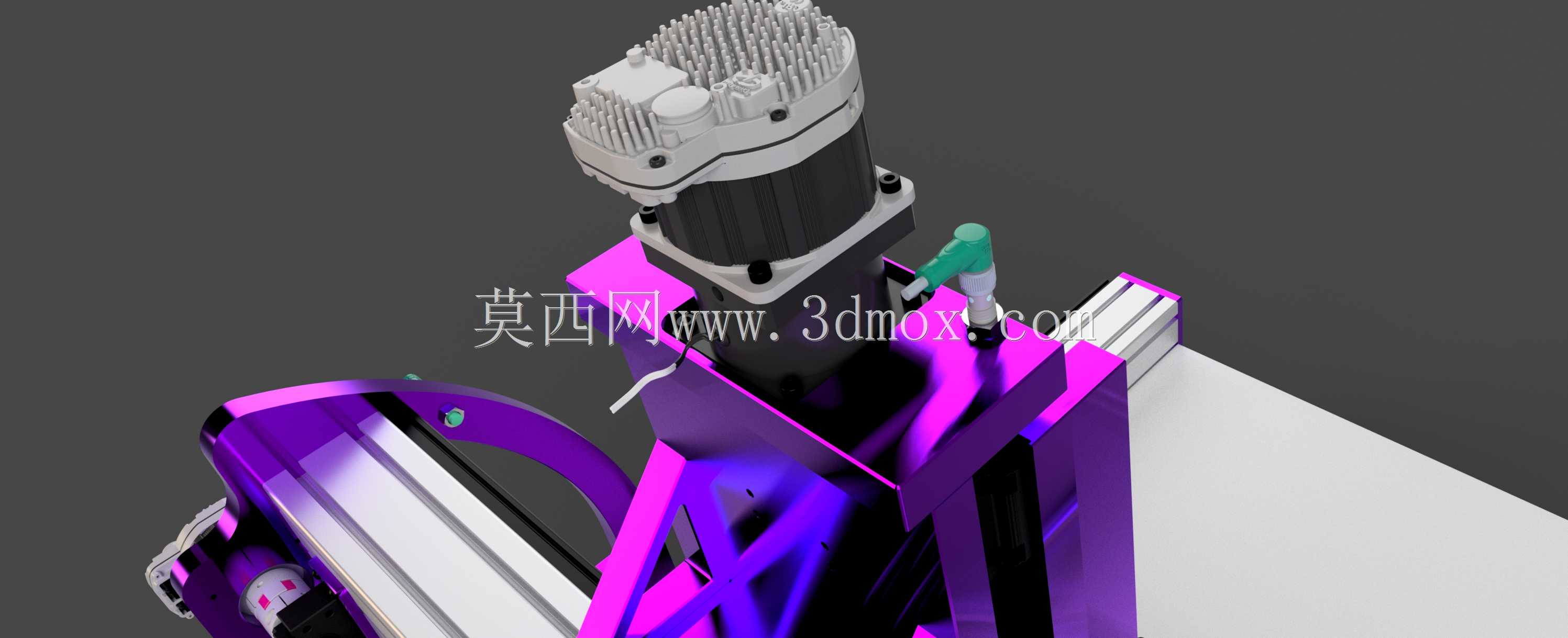

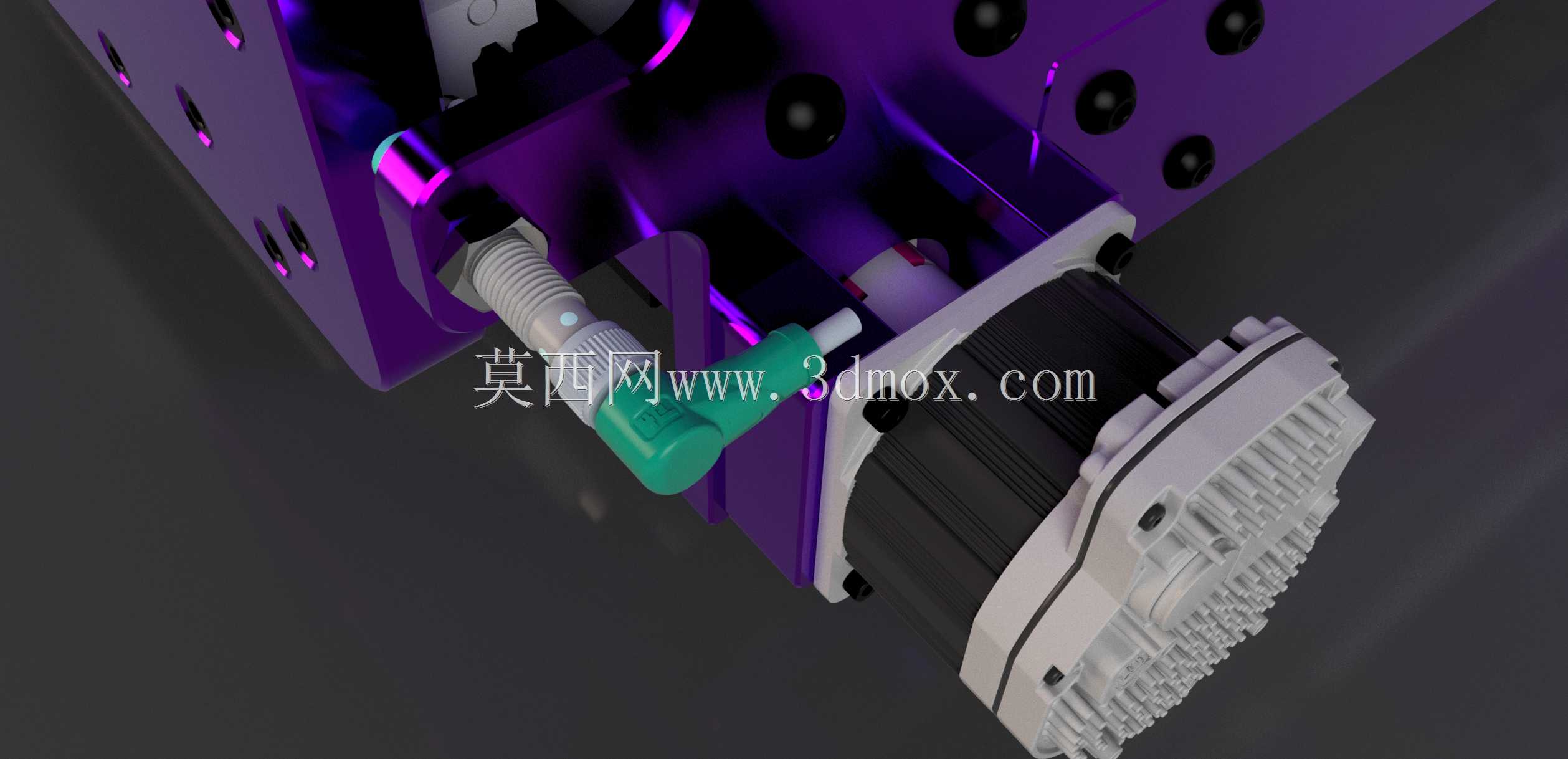

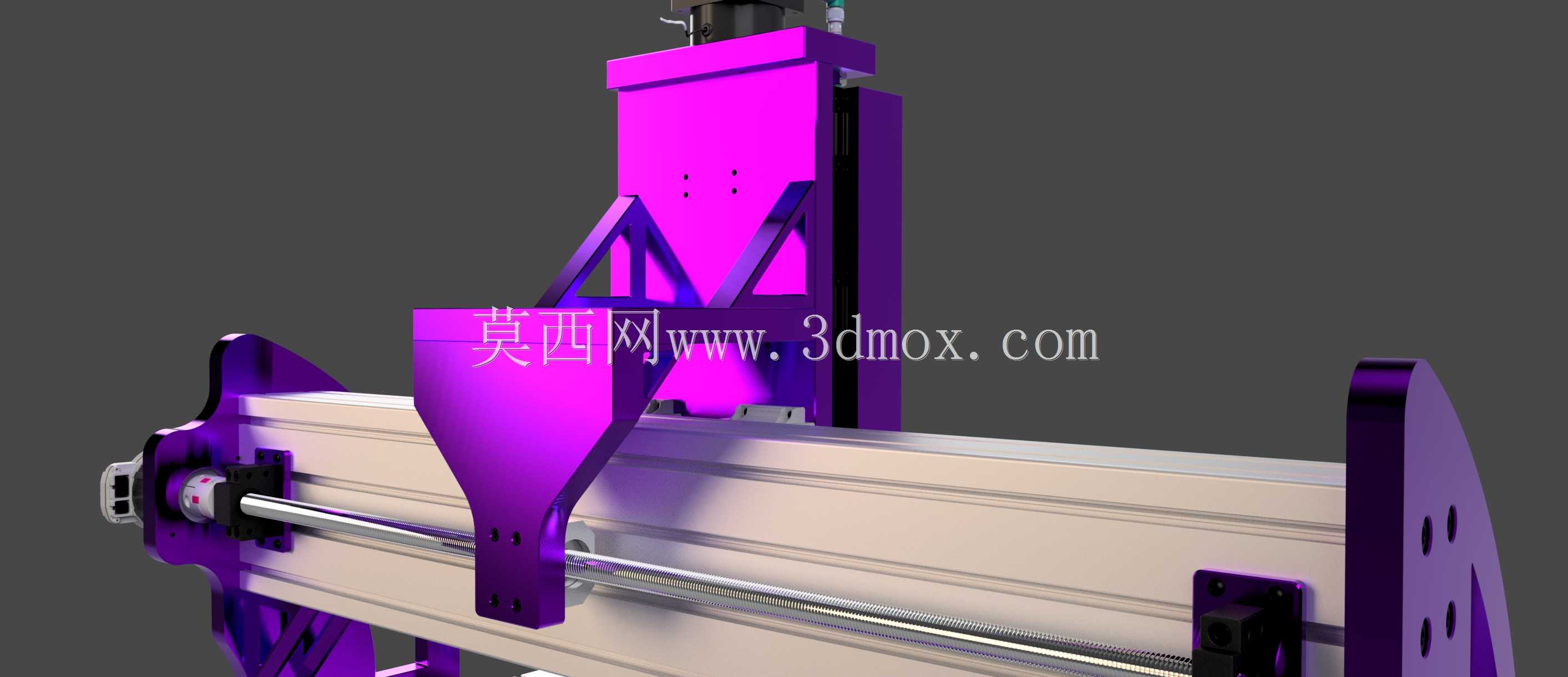

　　设计思路上，整机采用模块化搭建逻辑，所有外购件均选用市面通用标准型号，后续维护替换成本低，底部配置可调水平脚杯，可适应不同平整度的安装地面，安装时仅需将框架固定在平整的安装台面或硬化地面即可，无需额外做复杂的地基浇筑；针对铝型材机架刚性的固有短板，设计时可根据实际使用需求在型材空腔内填充环氧花岗岩类阻尼材料，进一步提升机架阻尼特性，降低切削震颤对加工精度的影响。主轴选用2.2KW功率规格，可适配ER32夹头，夹持不同直径的加工刀具，满足不同切削负载的加工需求；三轴驱动采用伺服电机搭配联轴器直连传动，传动效率高，反向间隙小，可实现精准的位置控制，行程限位采用接近传感器，可避免轴体运动超程造成的机械碰撞损坏。

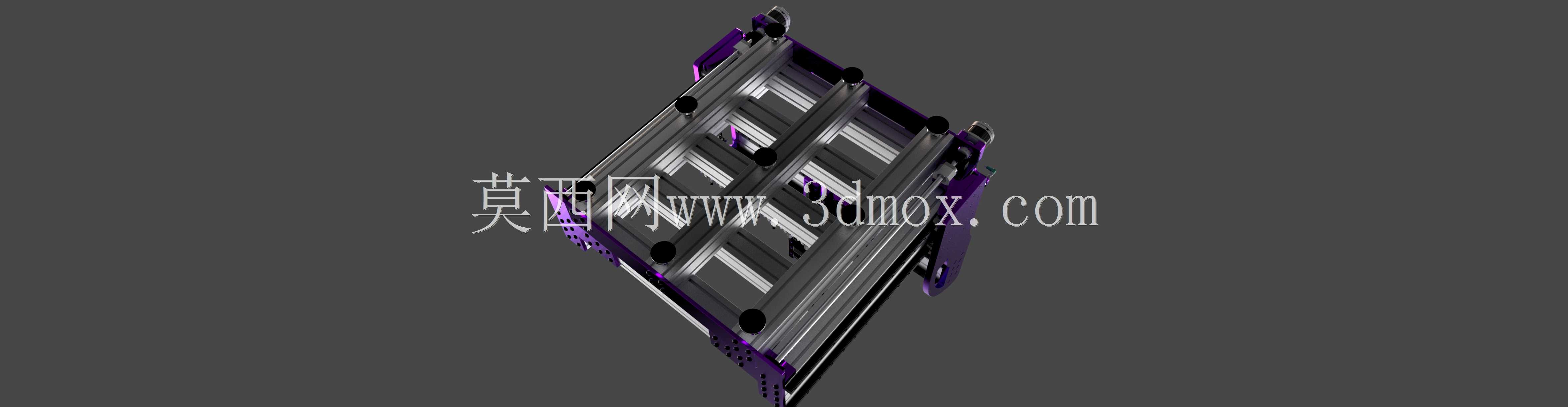

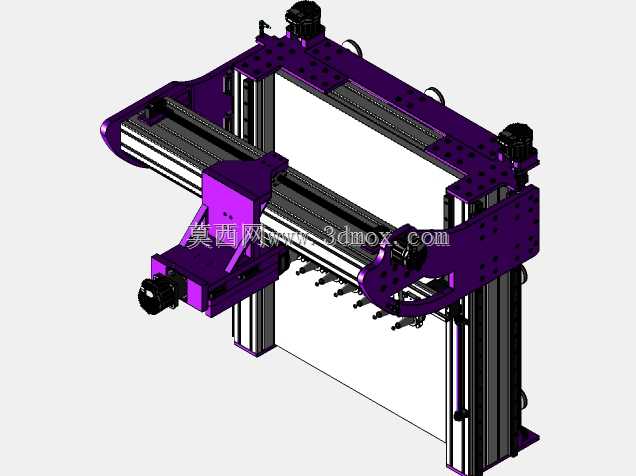

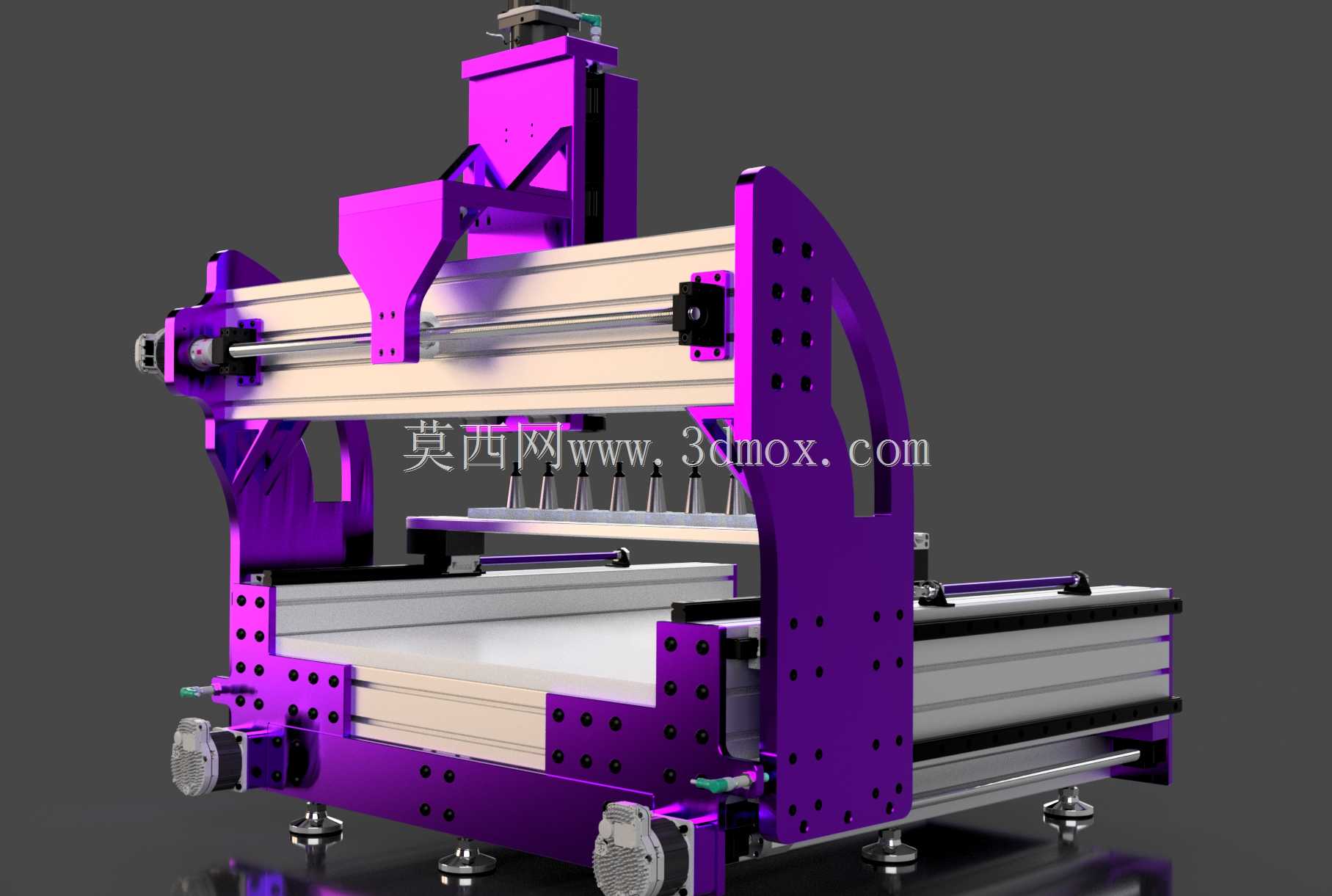

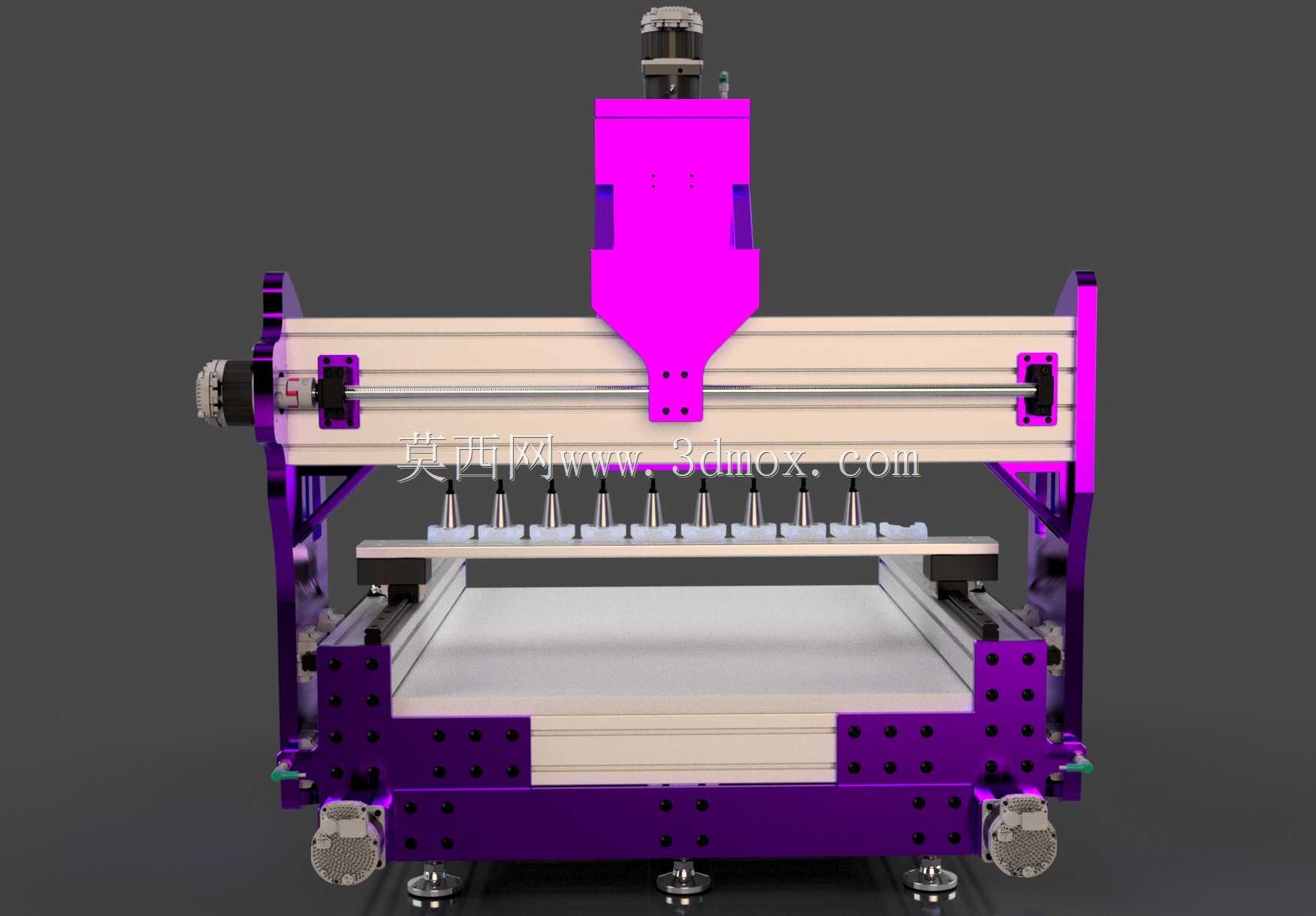

　　外形尺寸与安装边界方面，设备主体框架采用100mm×200mm截面的铝挤压型材作为主梁，搭配100mm×100mm截面铝型材作为辅助支撑，X、Y、Z轴行程可覆盖常规小型加工件的尺寸需求，工作台面采用厚铝板加工，平面度经过精铣处理，可适配通用夹具、真空吸附台等不同装夹结构；安装时需预留设备前后左右的操作与维护空间，后侧需预留走线、排屑的空间，设备整体重量适中，无需重型起重设备即可完成移位与安装，适合放置在常规工业厂房、工坊甚至商用场地内使用，对地面承重要求较低。整机所有连接部位均采用标准紧固件连接，无特殊定制的异形焊接结构件，组装调试难度低，结构设计人员可根据自身的加工行程需求、负载需求对型材长度、导轨丝杠规格做对应调整，快速衍生出不同参数的同类型设备。
