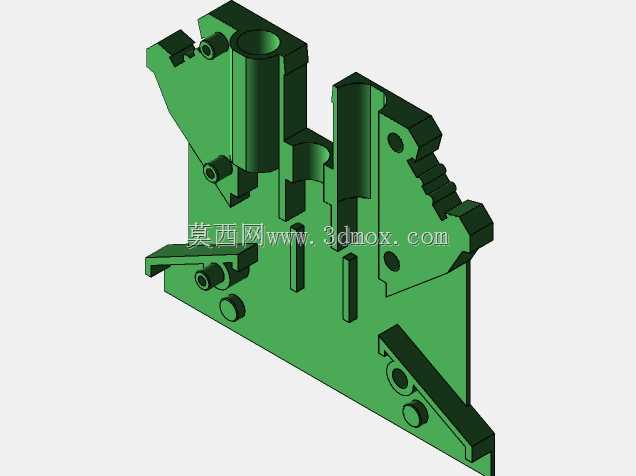

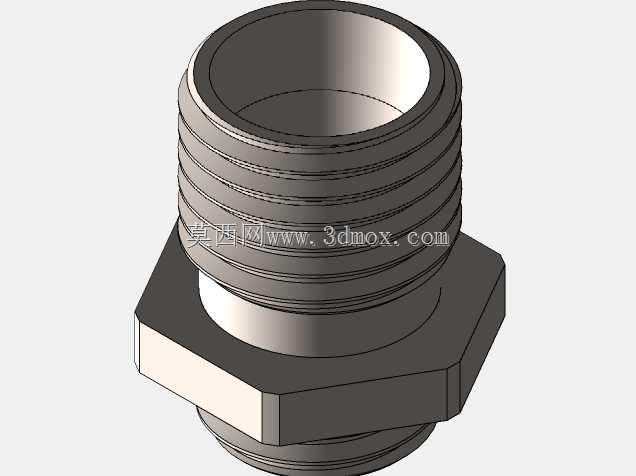

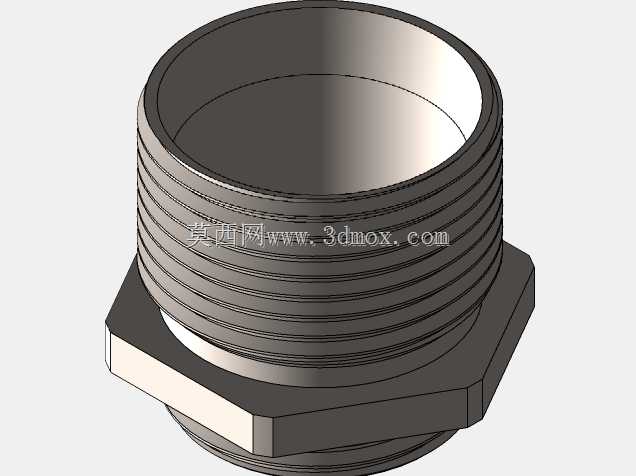

钣金折弯式电气控制安装面板结构

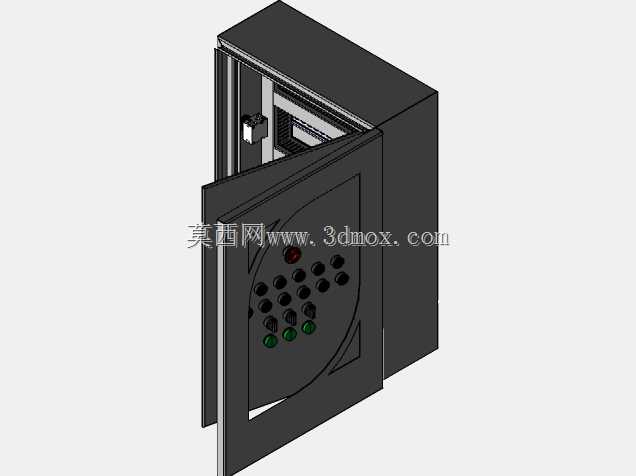

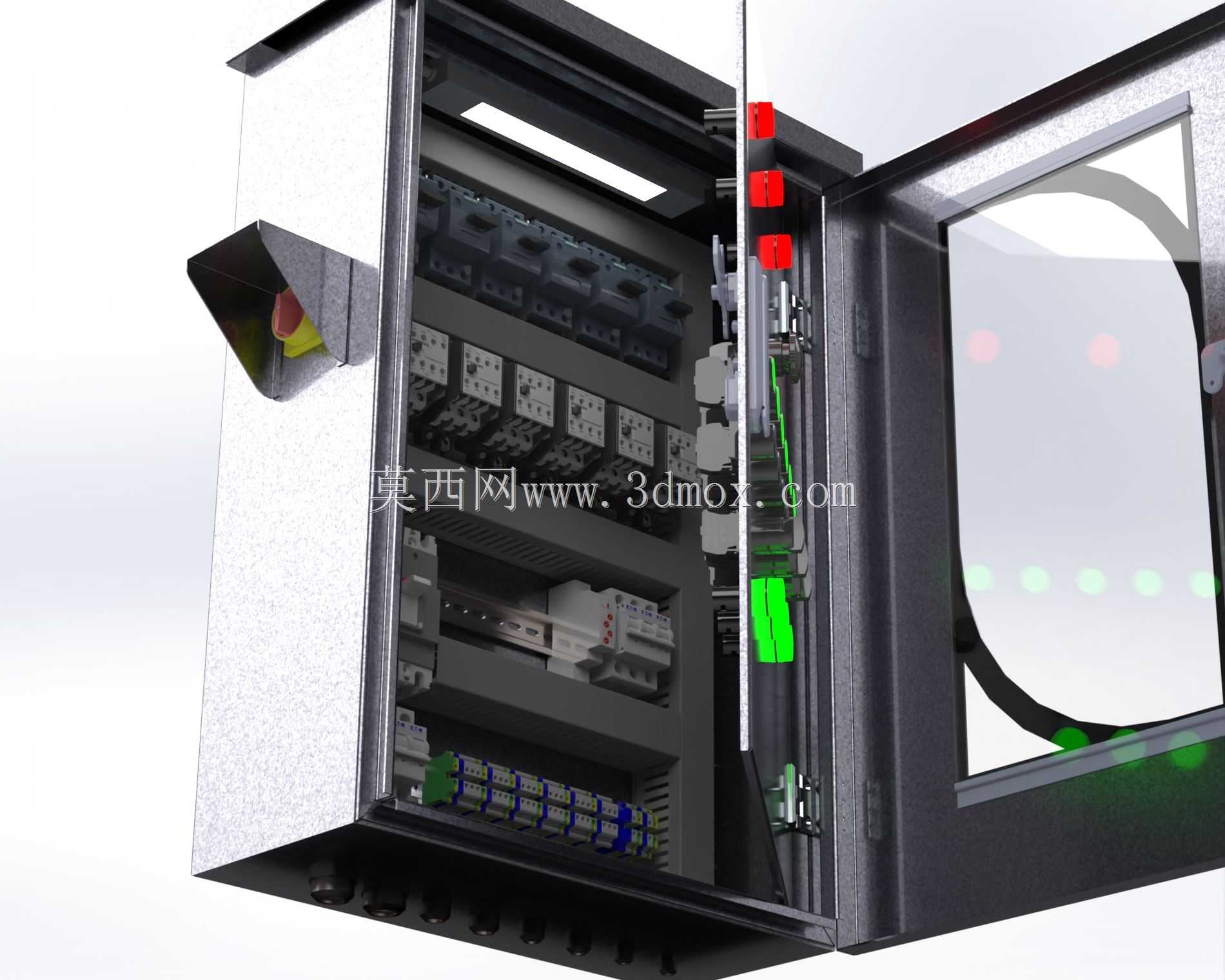

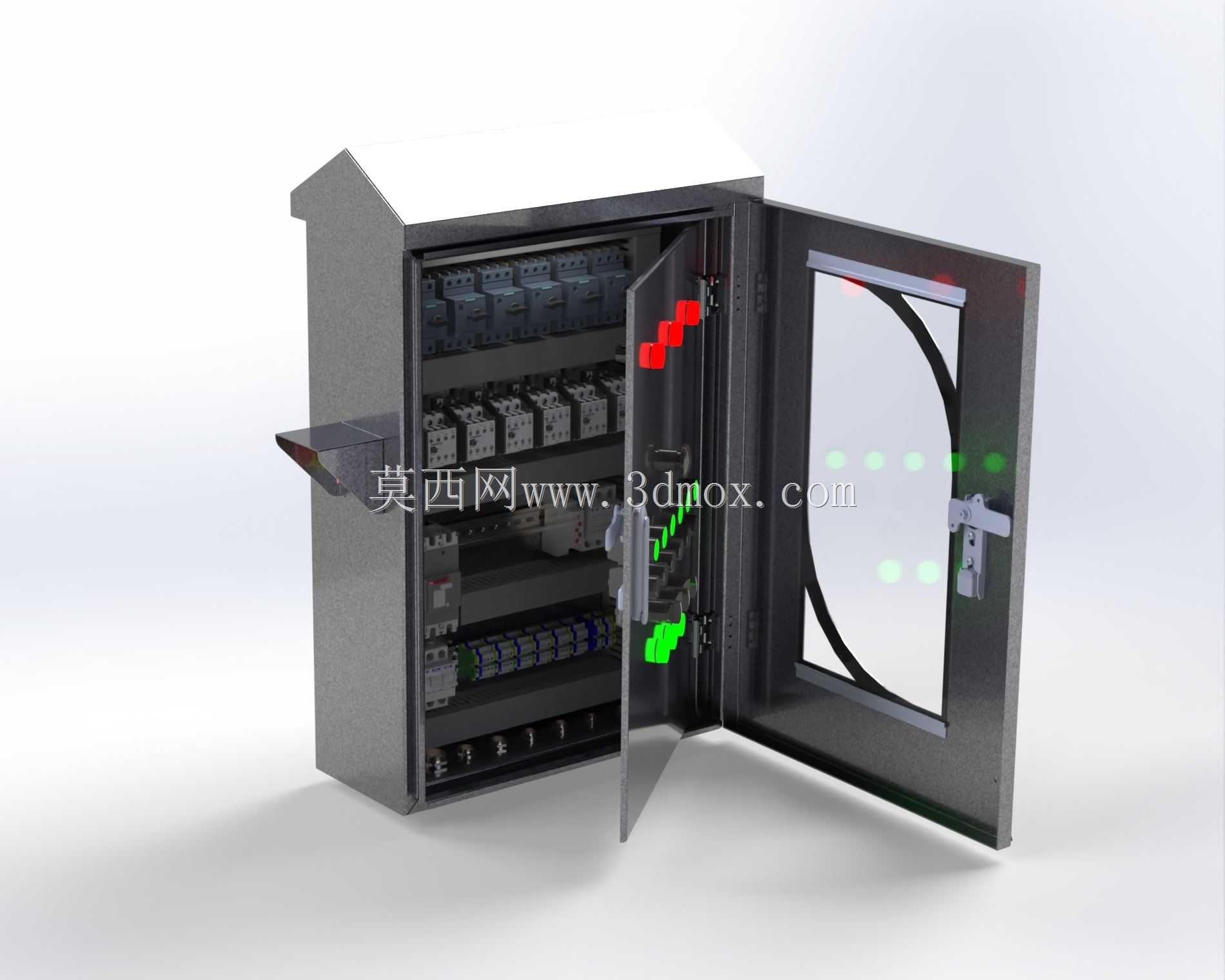

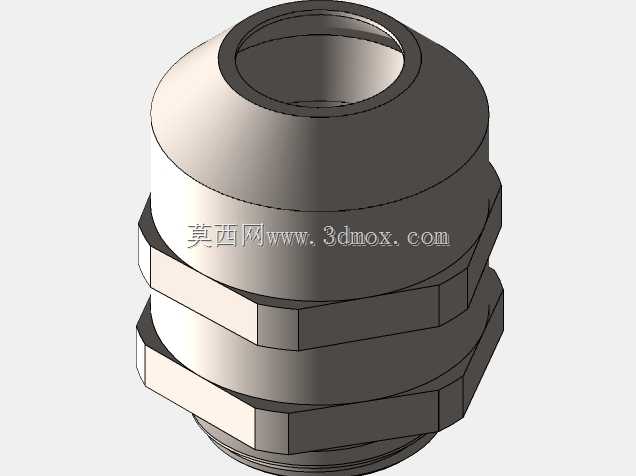

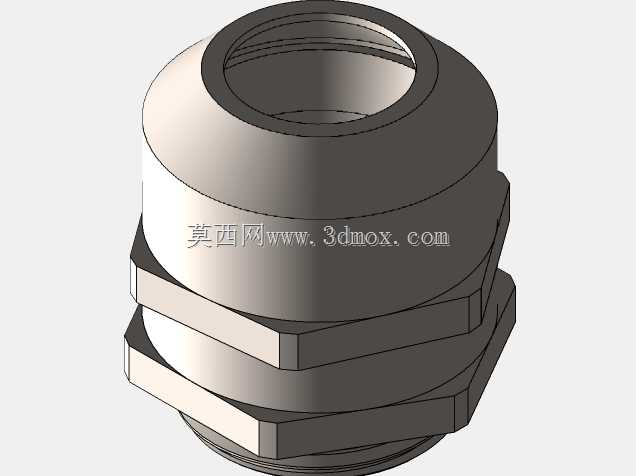

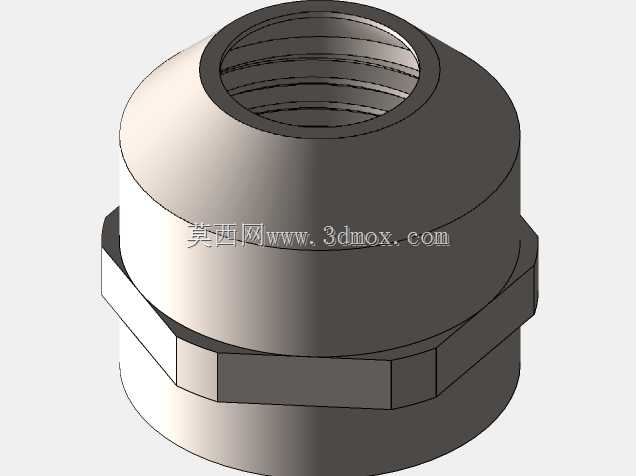

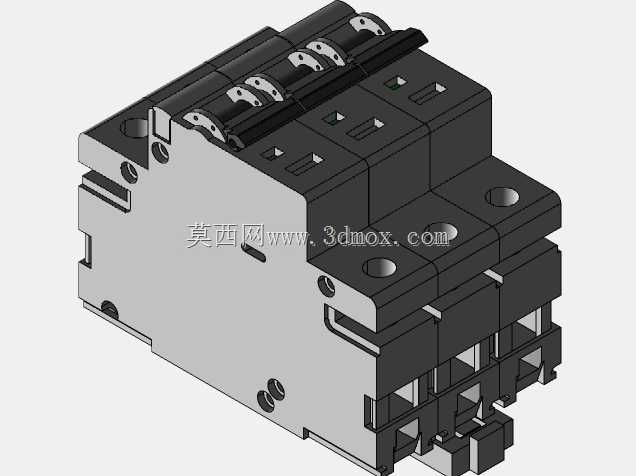

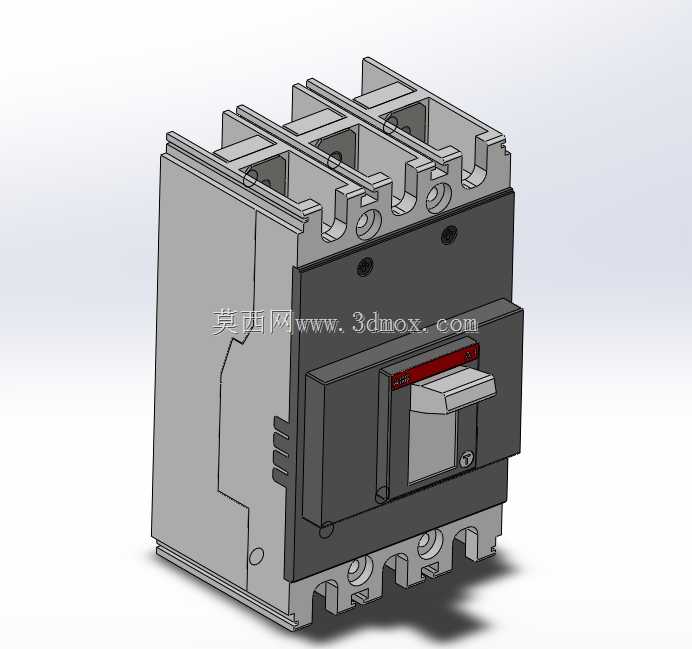

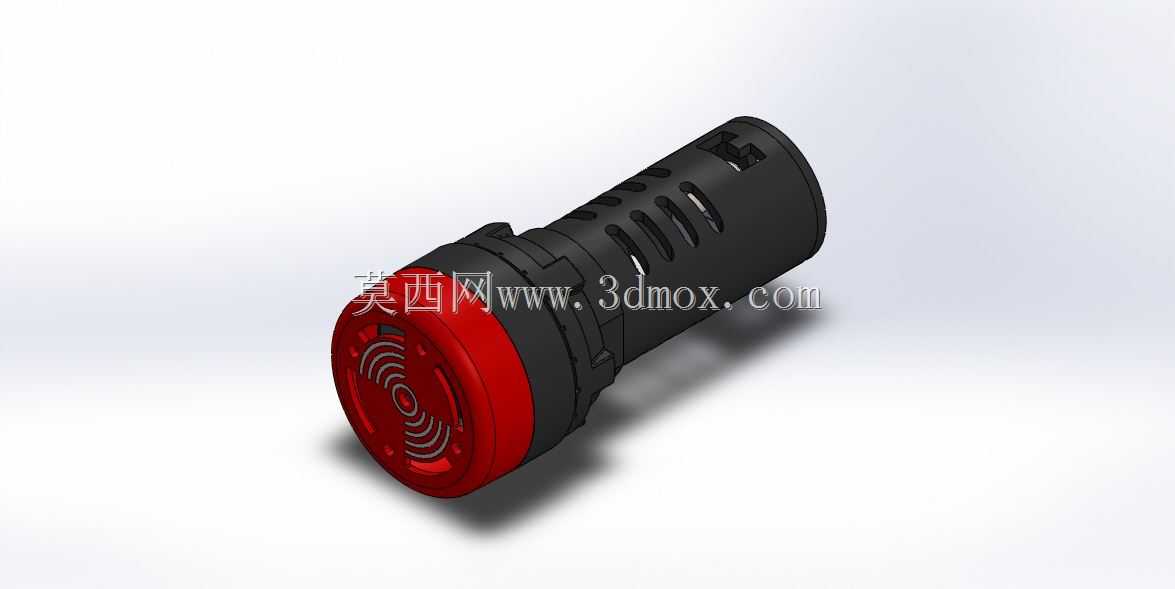

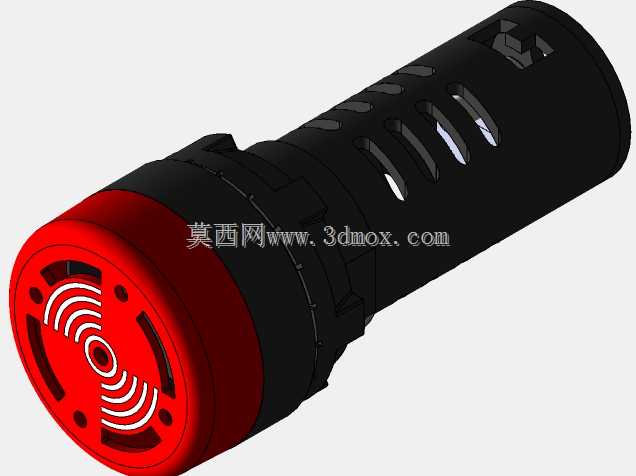

　　这块电气面板主要面向控制柜内部的元件承载与现场操作界面布置，常见于小型自动化设备、产线旁操作箱以及独立电气柜的前侧安装位。实际使用时，面板既承担按钮、指示灯、开关、急停等操作元件的固定，也作为柜内走线与外部操作之间的隔离界面，避免人员直接触碰带电区域，同时让操作面保持平整、规整。

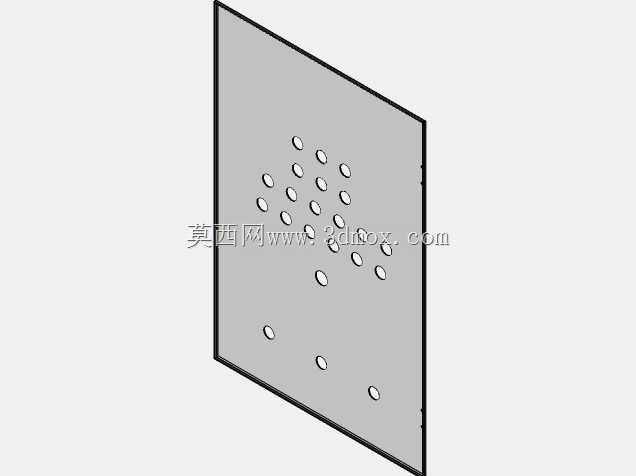

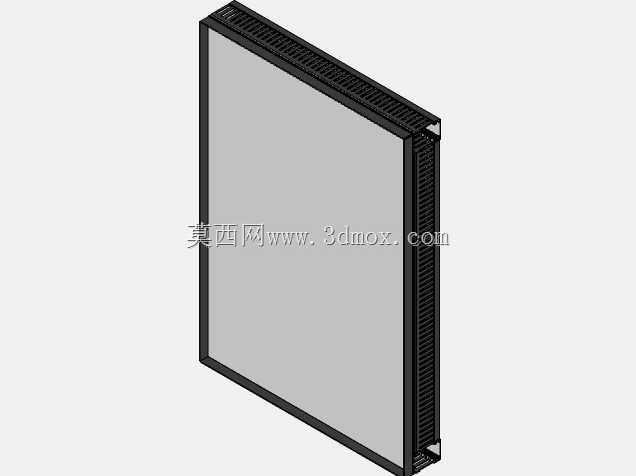

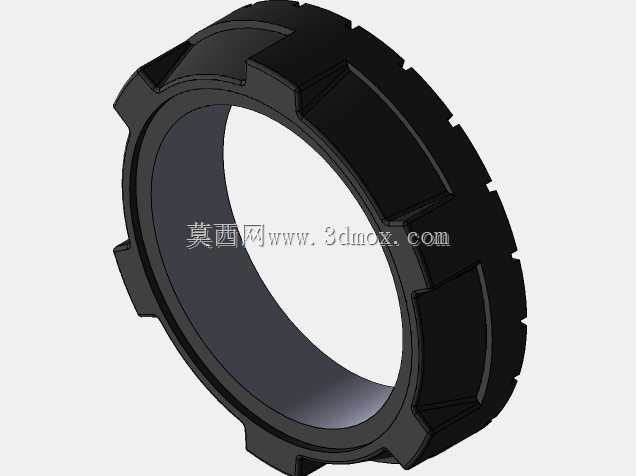

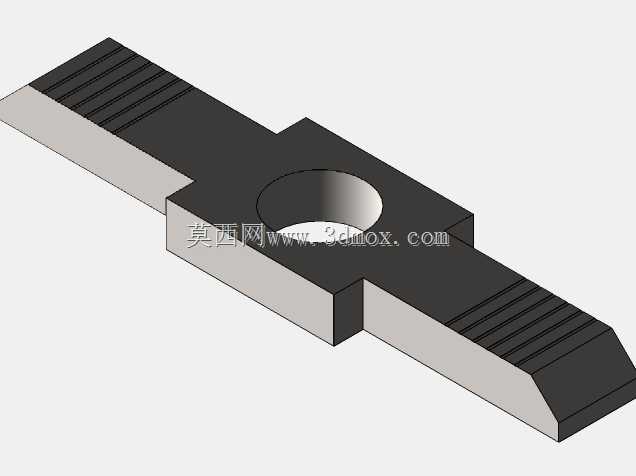

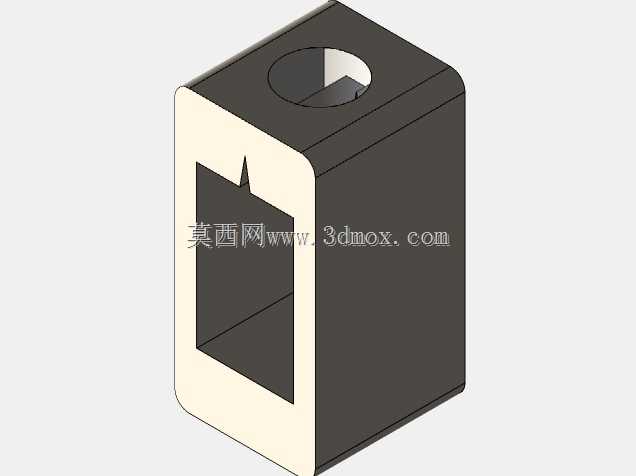

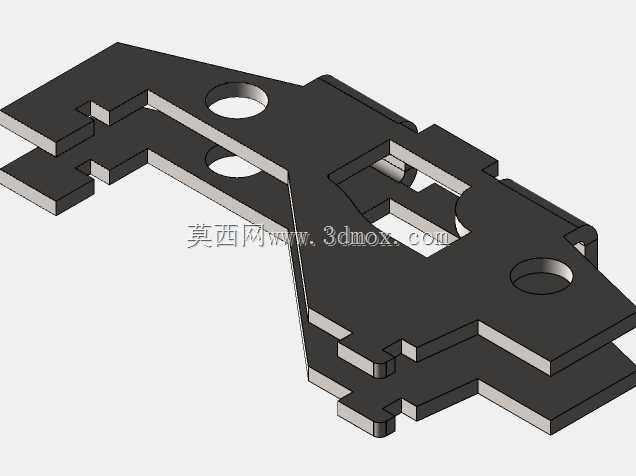

　　从结构思路看，整件采用金属板折弯成型，而不是单纯平板拼接。板件边缘通过折弯形成加强边，能够在厚度有限的情况下提高整体刚性，减少大面积薄板在按压按钮或长期振动环境下产生的颤动。面板上的开孔位置需要结合电气元件的安装孔径、防转缺口、接线空间和维护距离统一排布；按钮之间不能只看正面外观，还要预留背部螺母紧固、端子接线和手指操作的安全间隙。

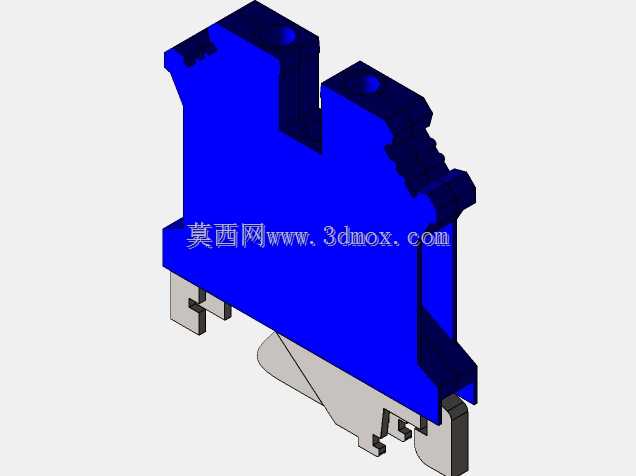

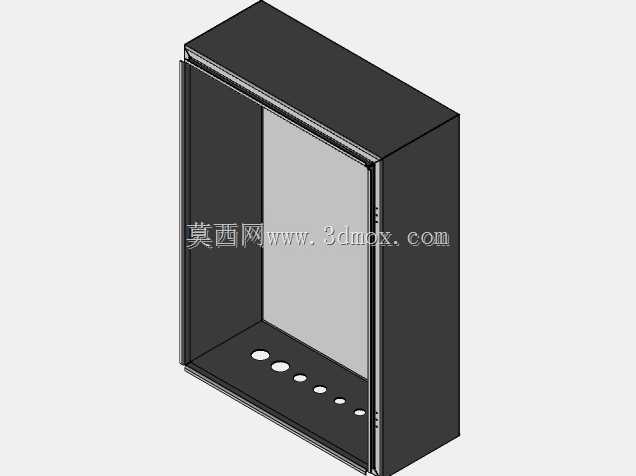

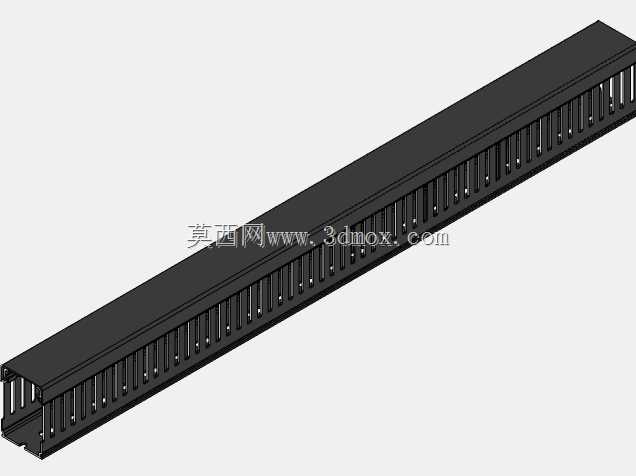

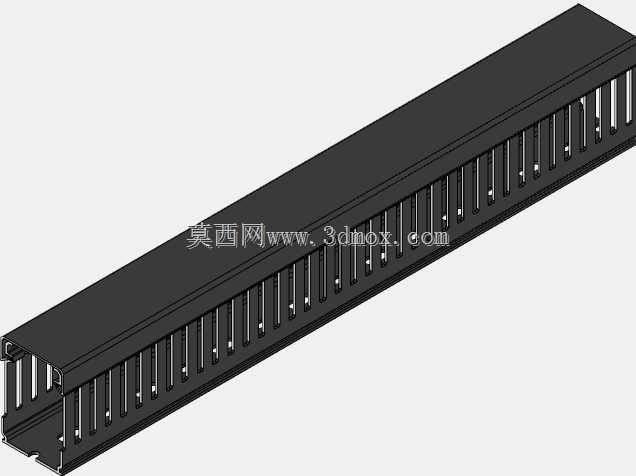

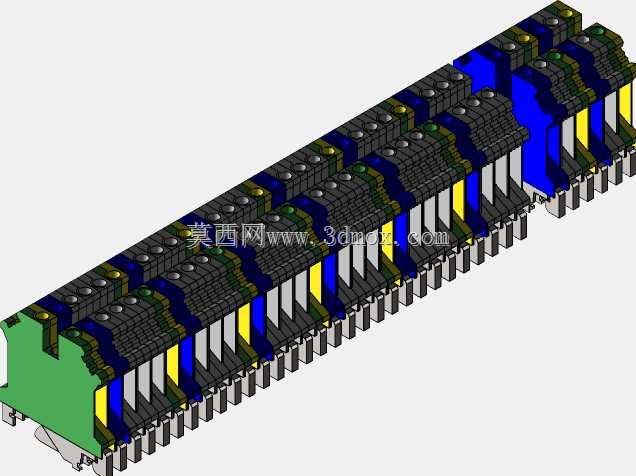

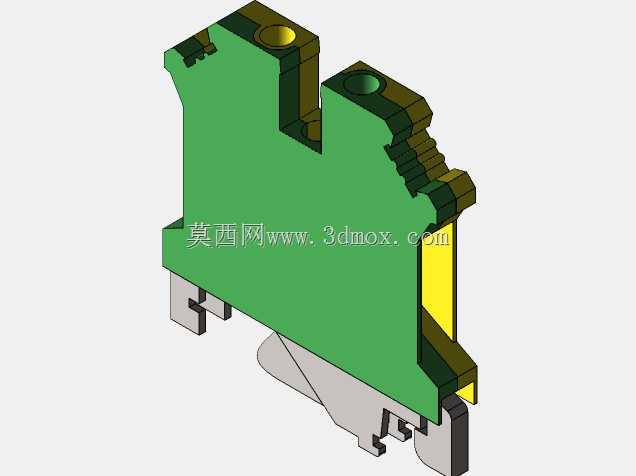

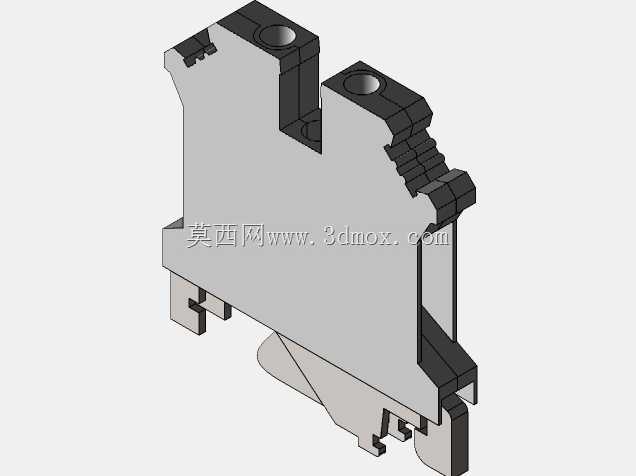

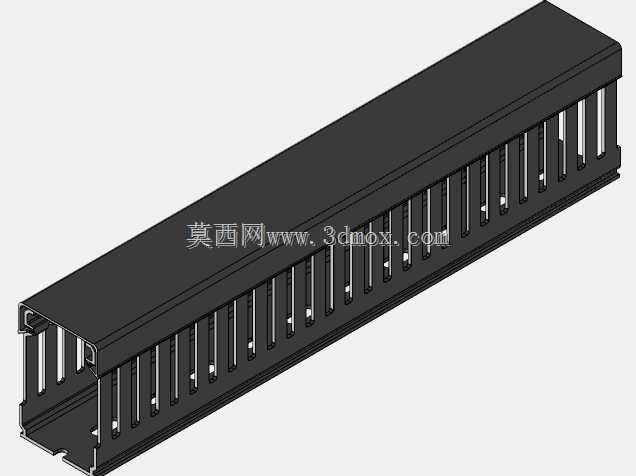

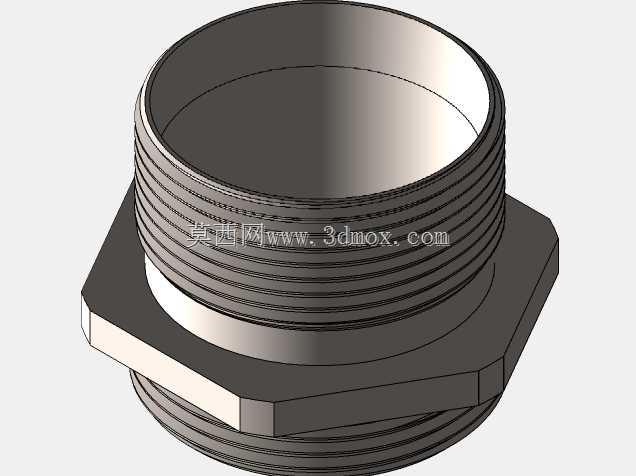

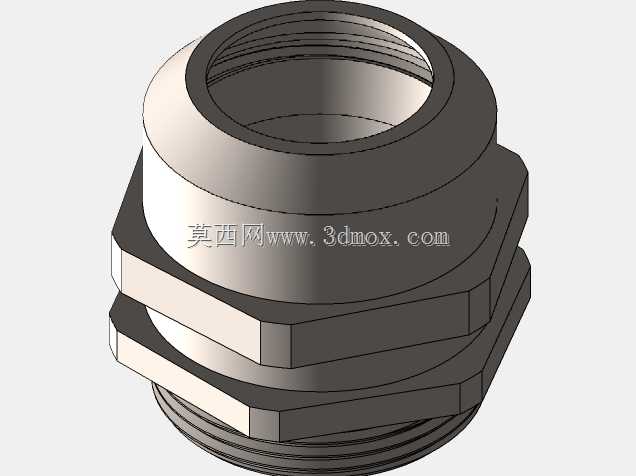

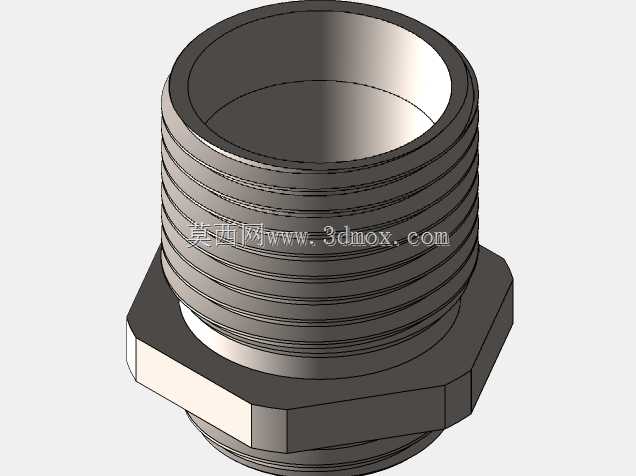

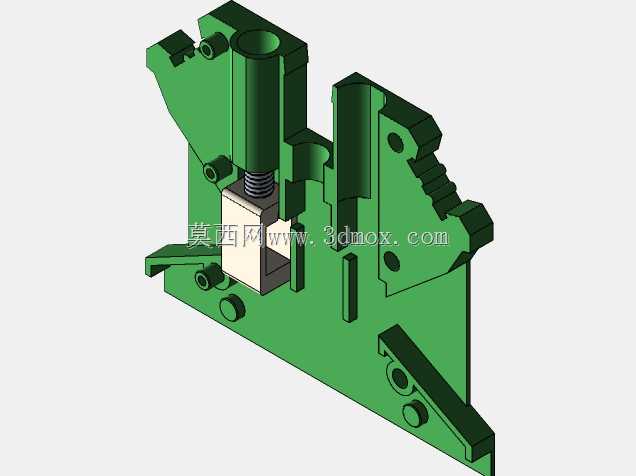

　　设计过程中，外形边界首先由柜体或操作箱的安装口决定。面板外缘应与柜体门框、铰链、密封条以及固定螺钉位置协调，折弯边高度则要兼顾元件背部插入深度和箱体内侧空间。若面板后方布置端子排、线槽或导线束，折弯高度不能过低，否则会造成导线被压折；若面板嵌入浅型操作盒，又要控制翻边高度，避免与盒体侧壁干涉。

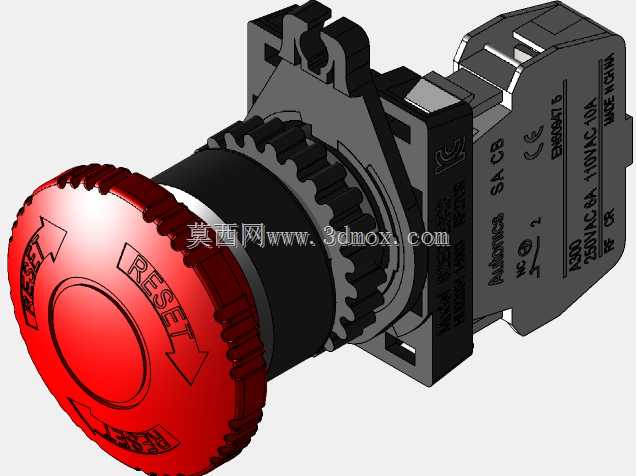

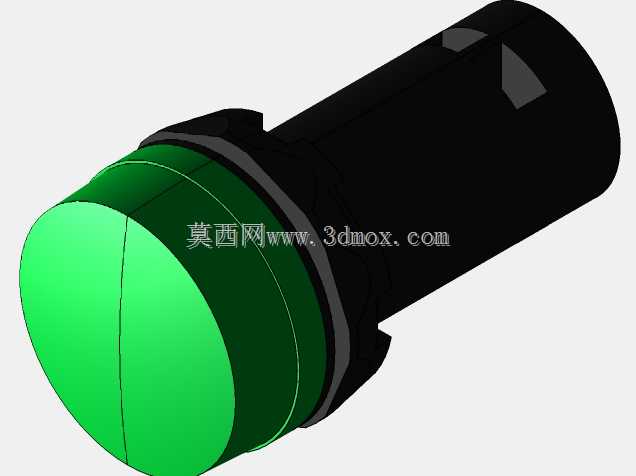

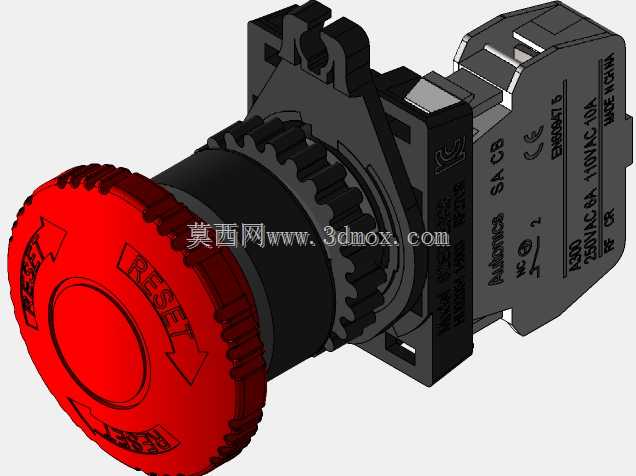

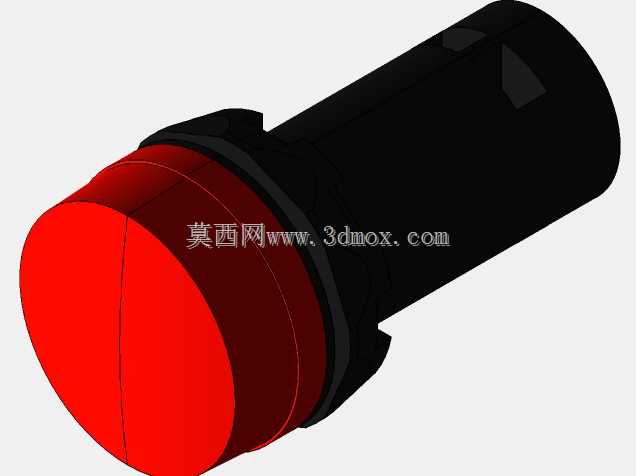

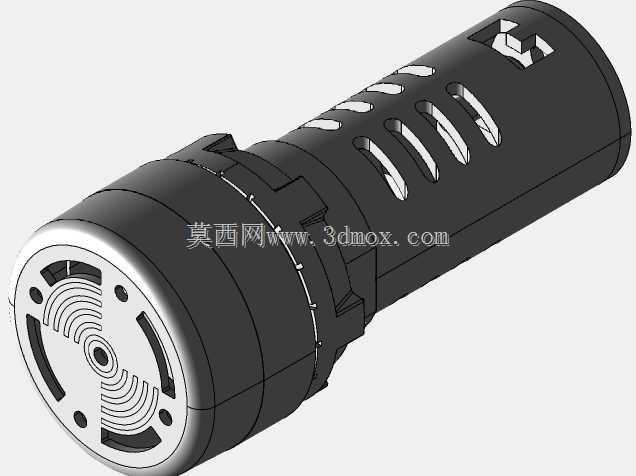

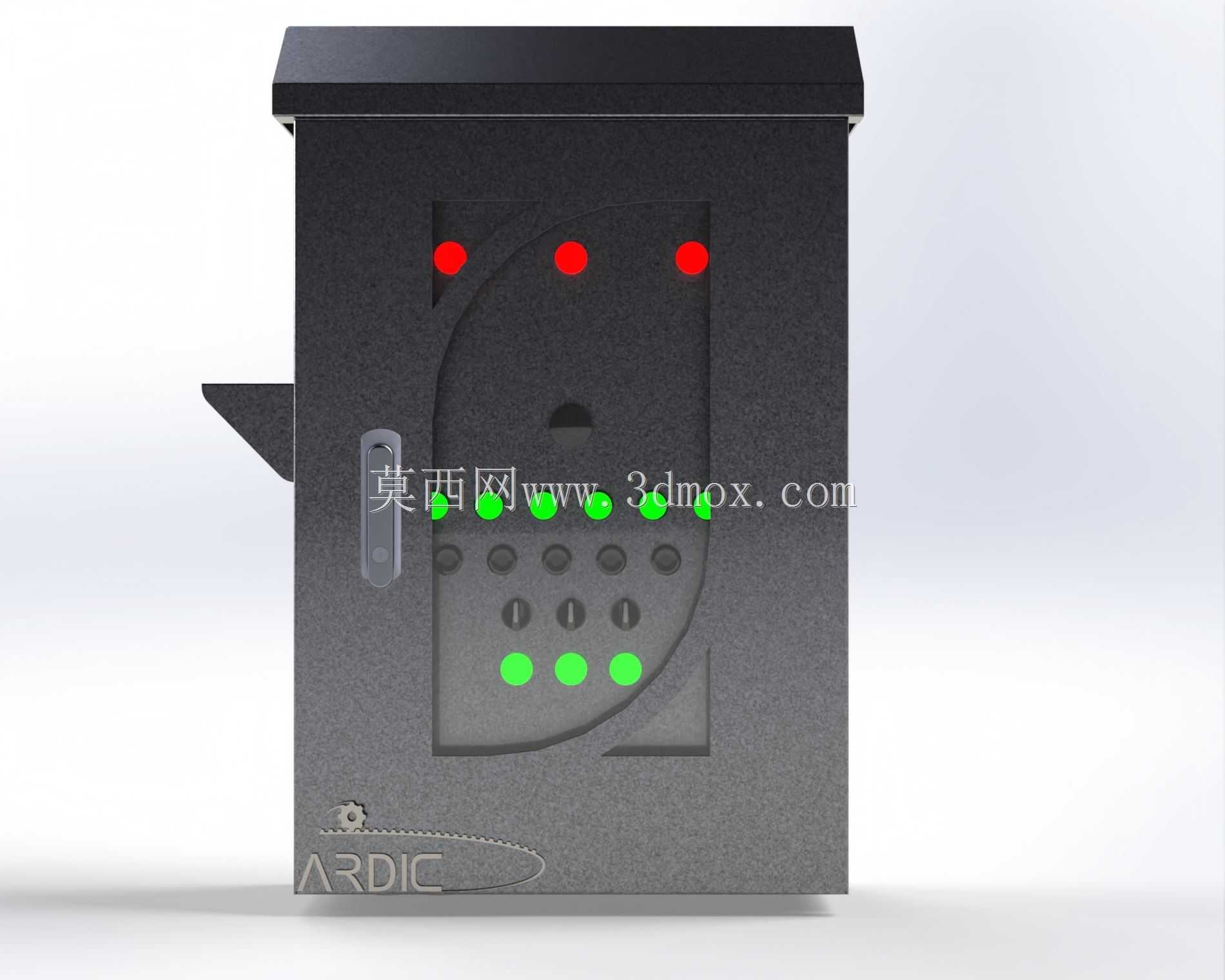

　　开孔布局遵循操作频率与功能分区。急停元件通常布置在容易触及且不易误碰的位置，启动、停止、复位等按钮按动作顺序排列，指示灯与对应开关保持视觉关联。对于需要频繁观察的信号区域，孔位应集中在人员站立时的舒适视线范围内；不常操作的选择开关可放在边缘区域。面板表面保持简洁，孔边毛刺在成型后需要去除，防止划伤导线绝缘层。

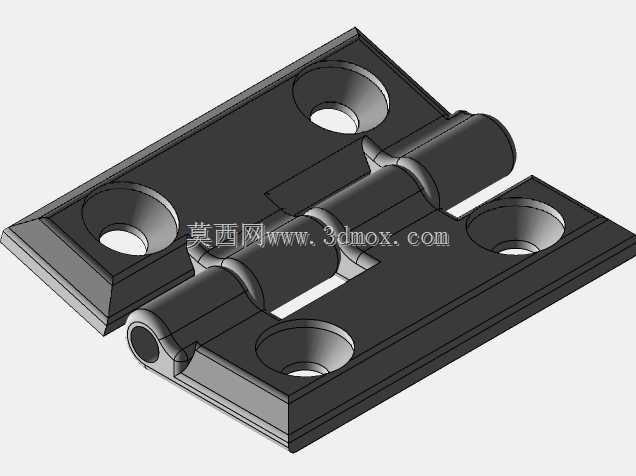

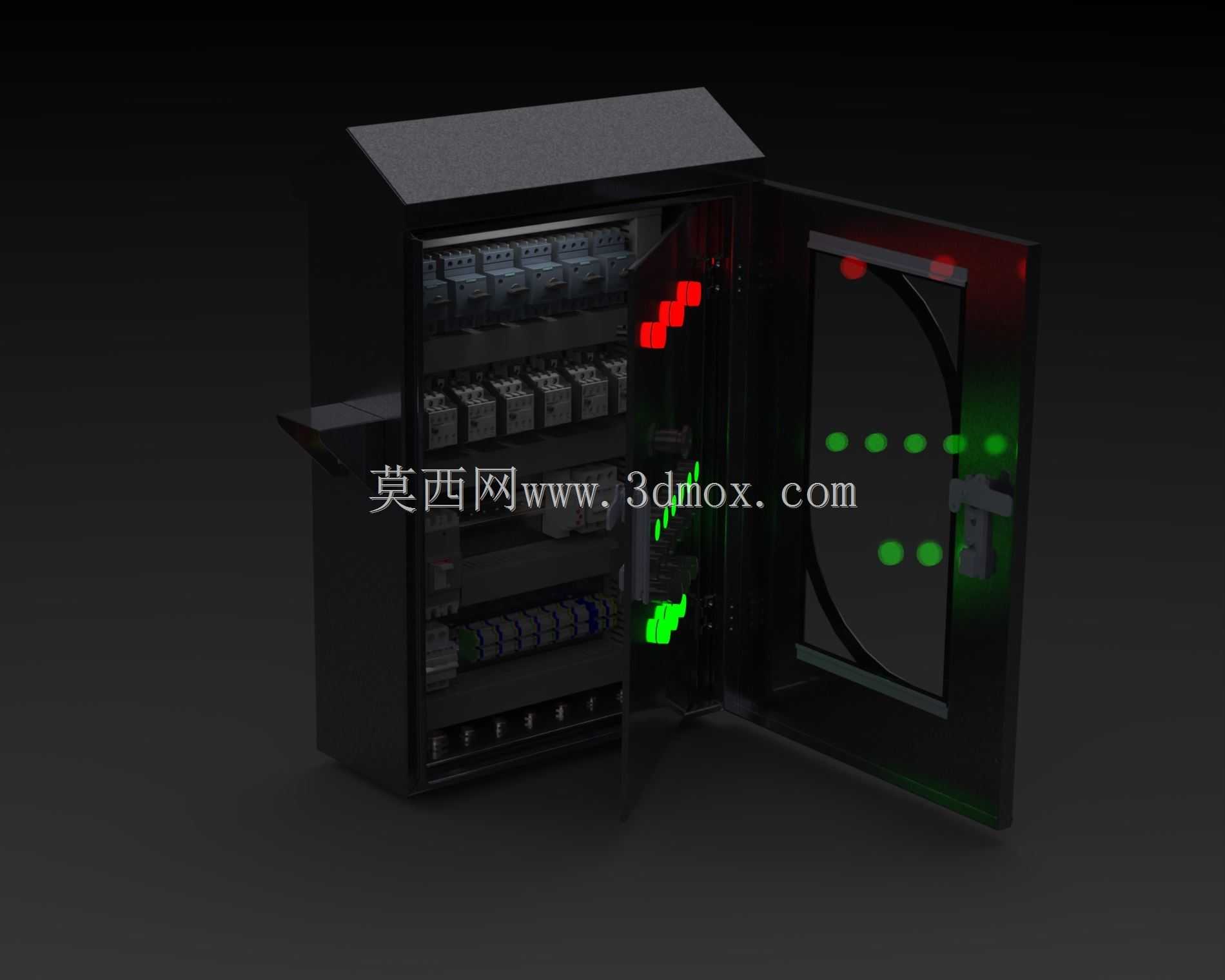

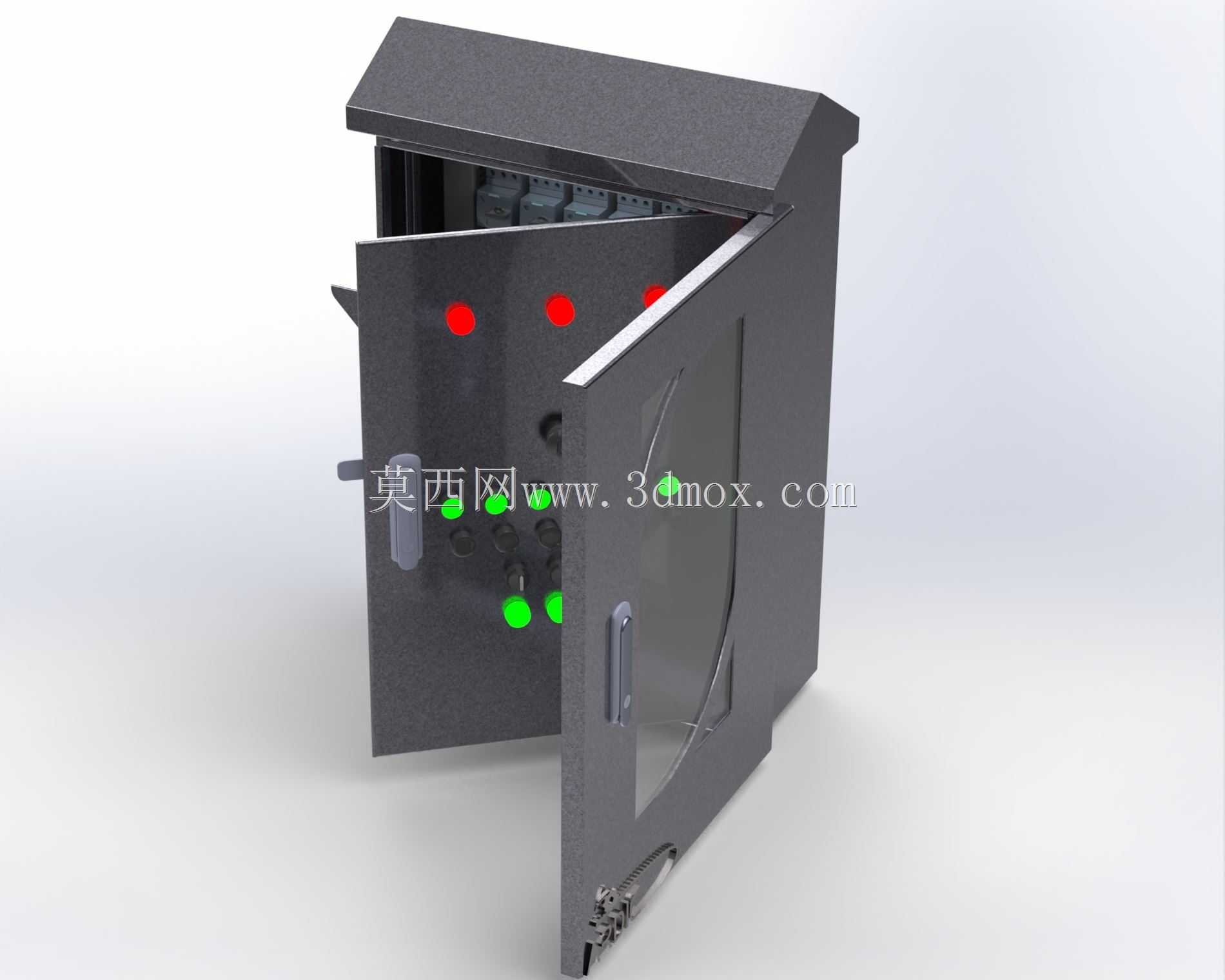

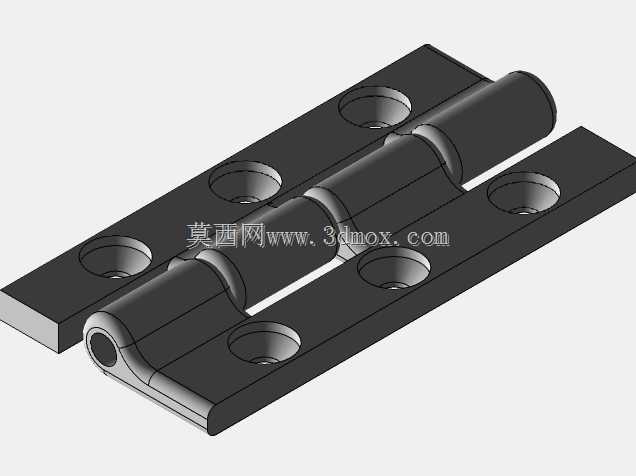

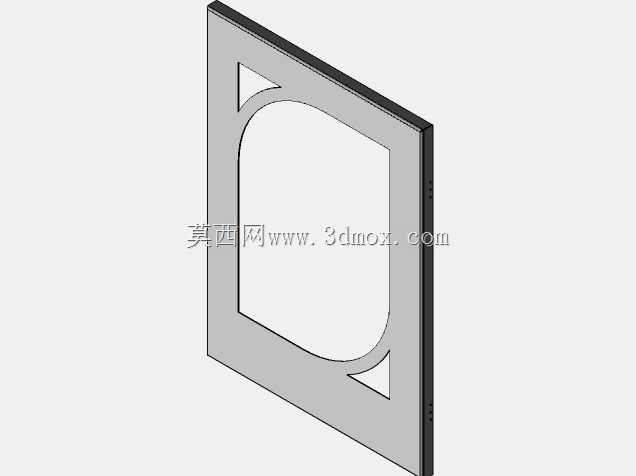

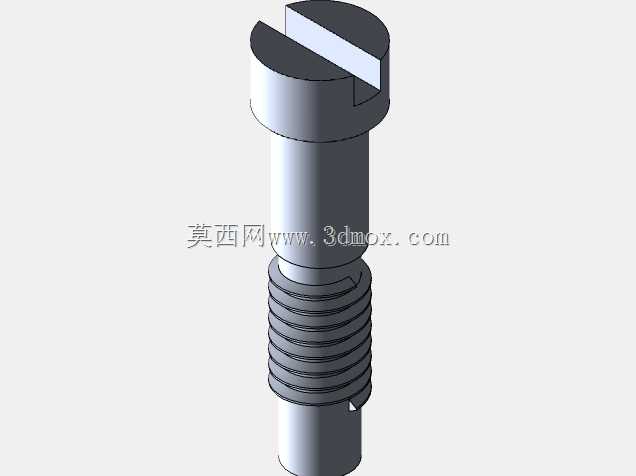

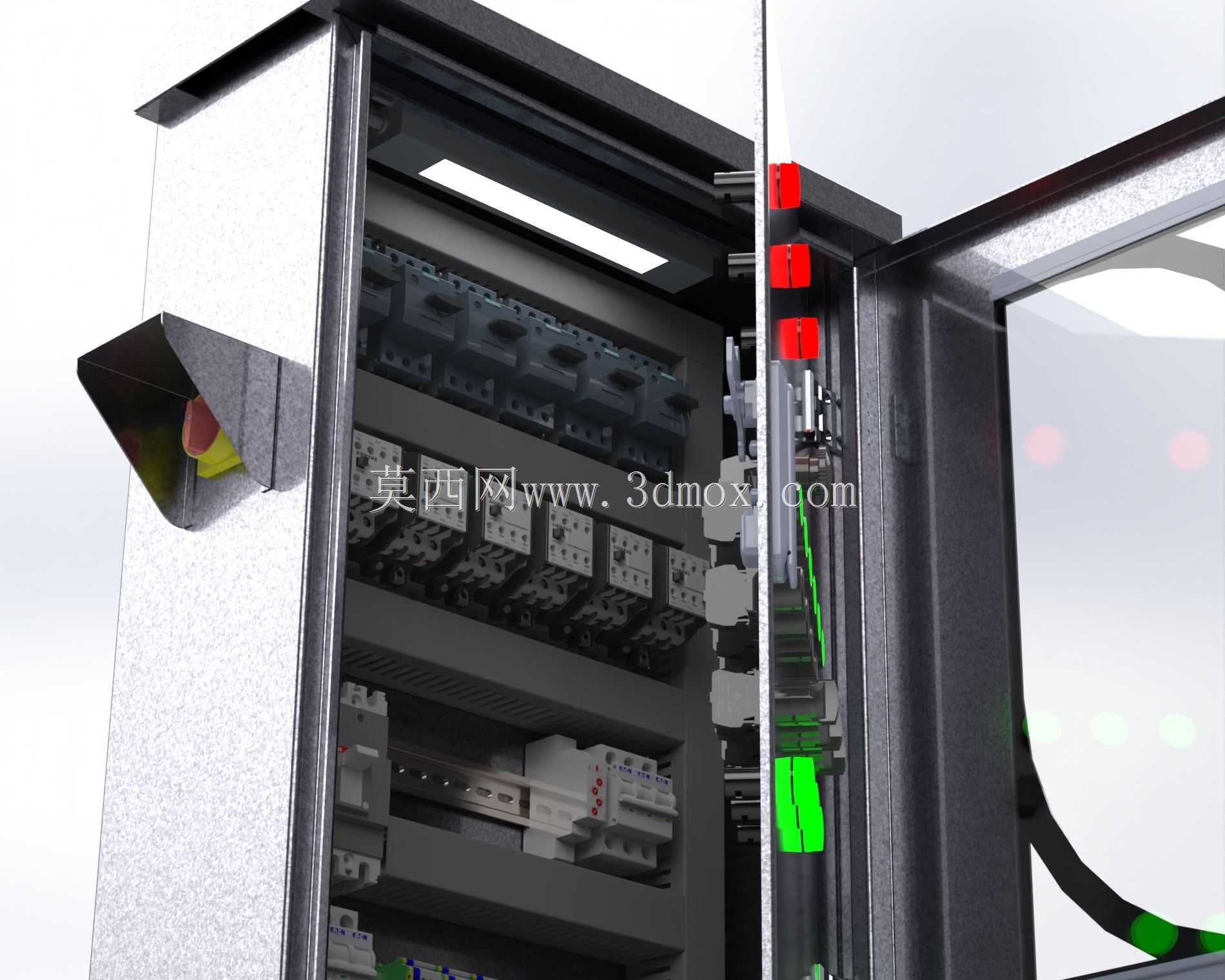

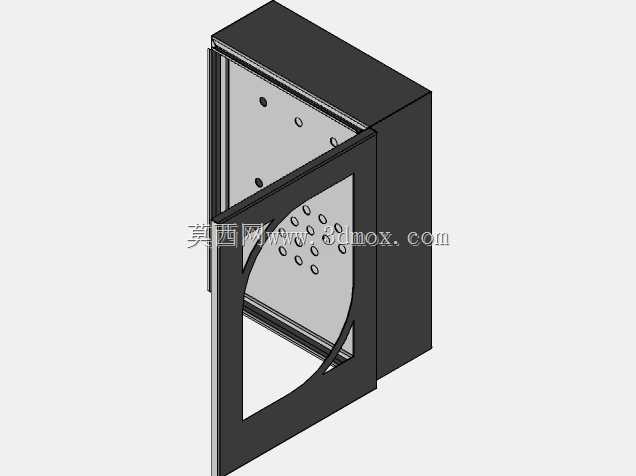

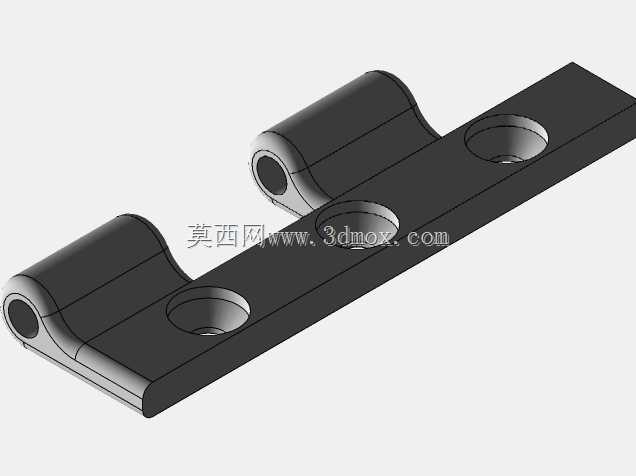

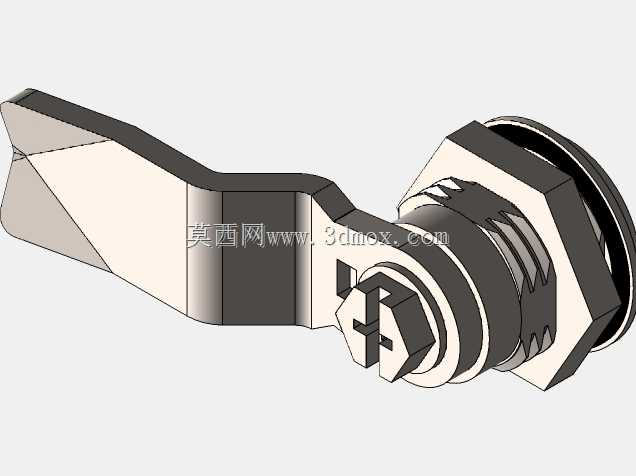

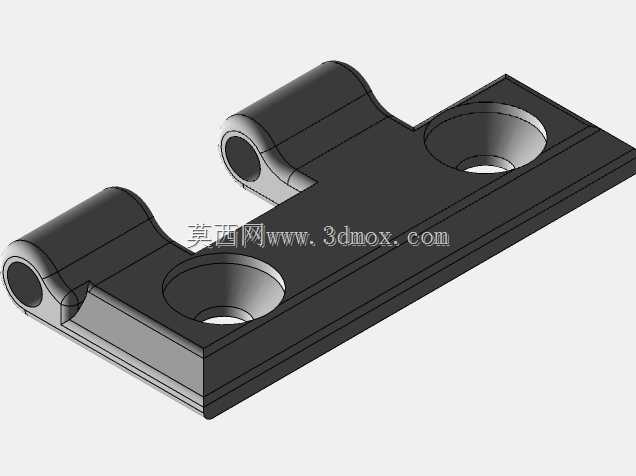

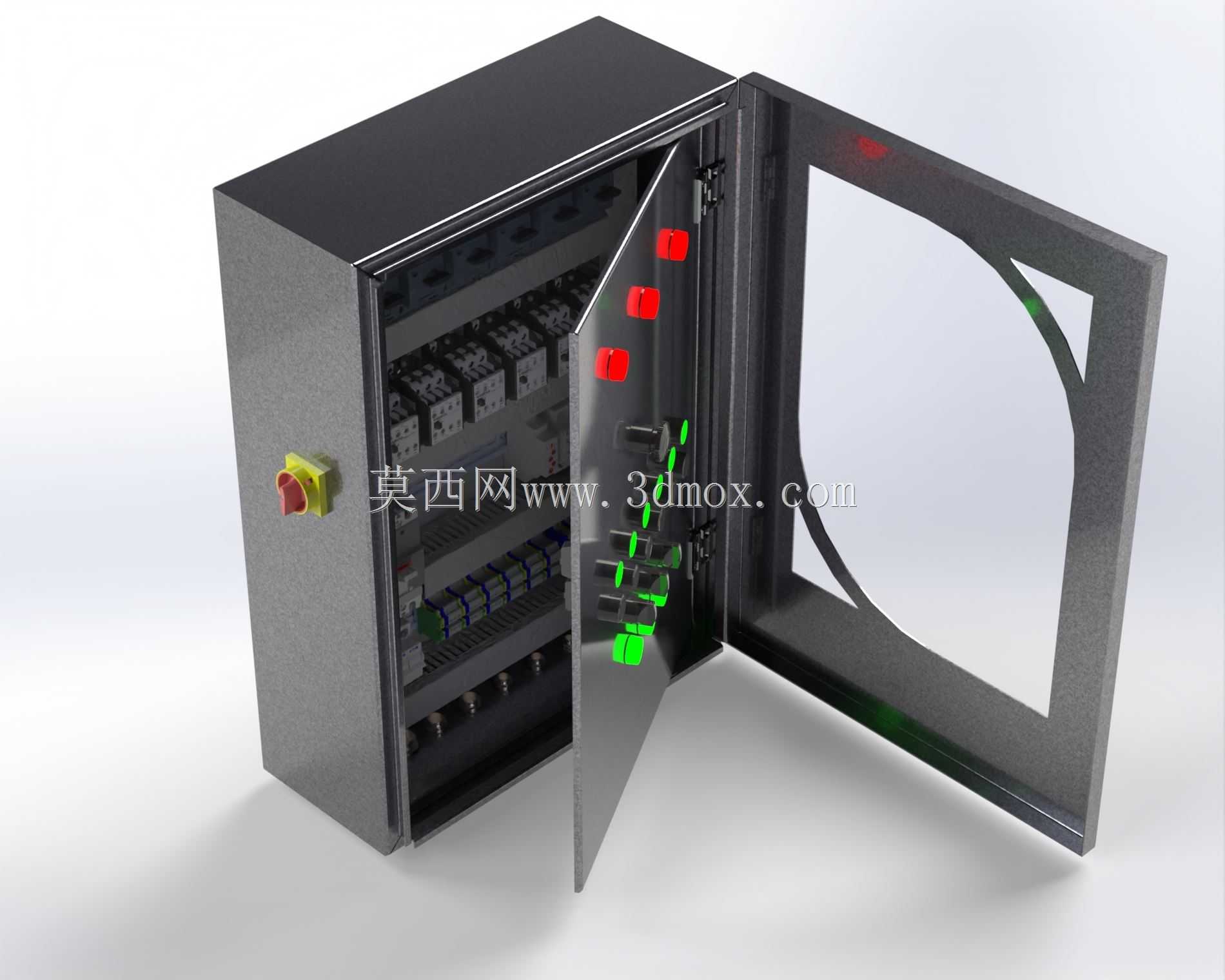

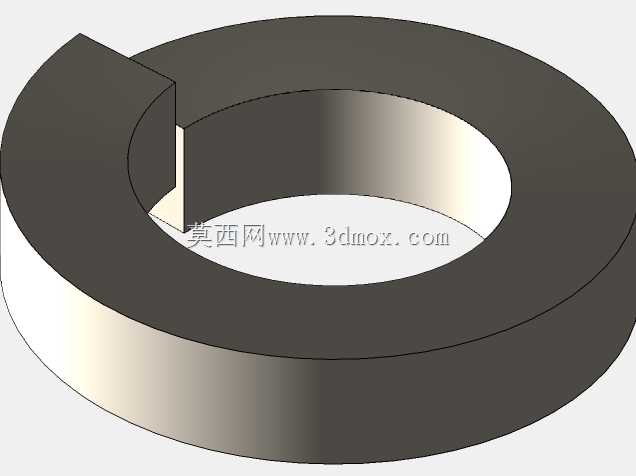

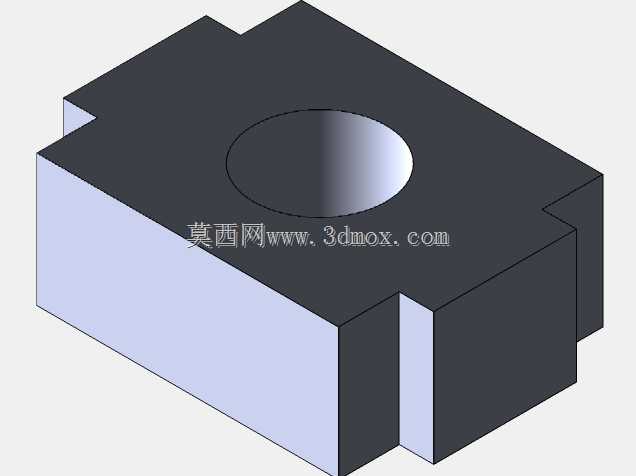

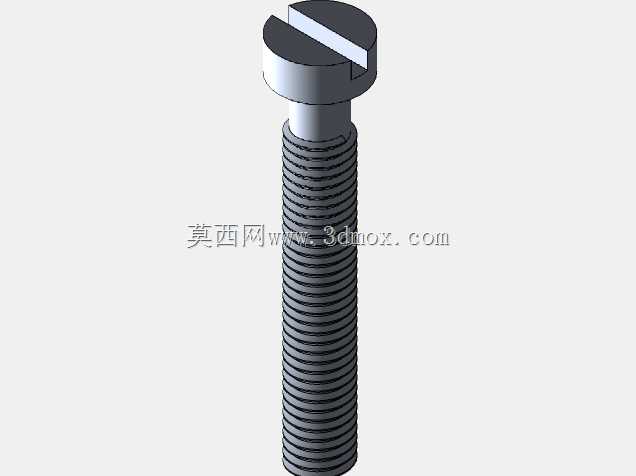

　　材料选用普通结构钢板时，折弯半径、孔边距和法兰宽度都要符合薄板加工特性。孔距折弯边过近容易引起折弯变形，螺钉孔附近应留出足够压紧面；大面积平面可通过折边、压筋或后背加强梁提升刚度。安装方式上，既可以采用螺钉直接固定在柜体框架上，也可以配合铰链形成可翻开维护的门芯结构。若作为柜门面板使用，还要核对门锁、铰链与元件背部端子的相对位置，保证开门维护时导线有合理弯曲半径。

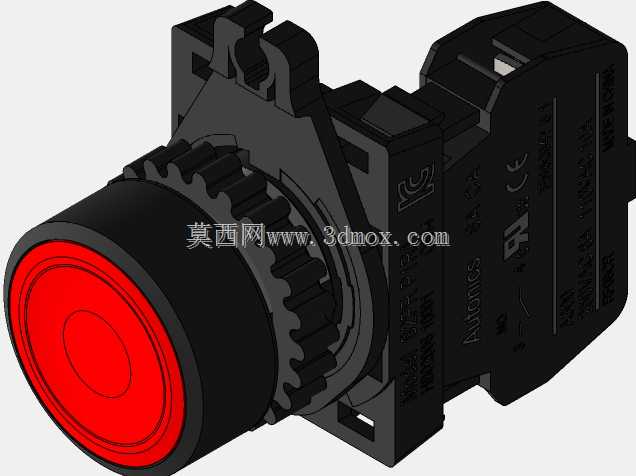

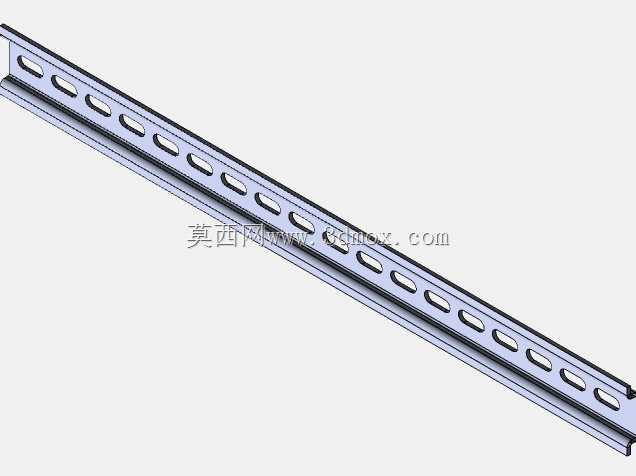

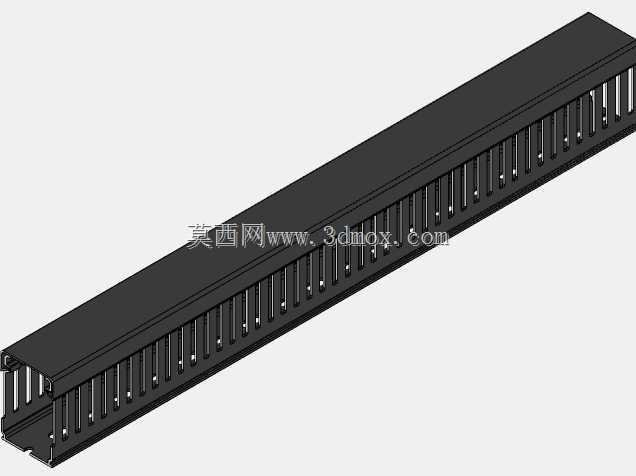

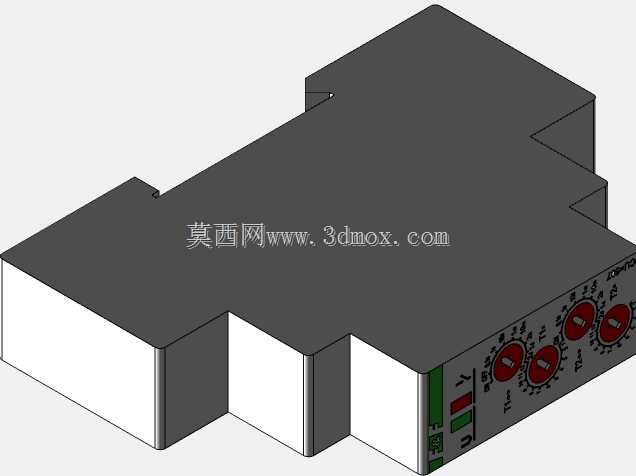

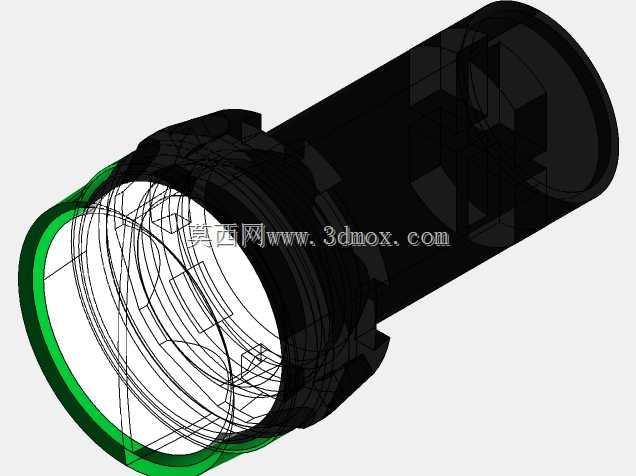

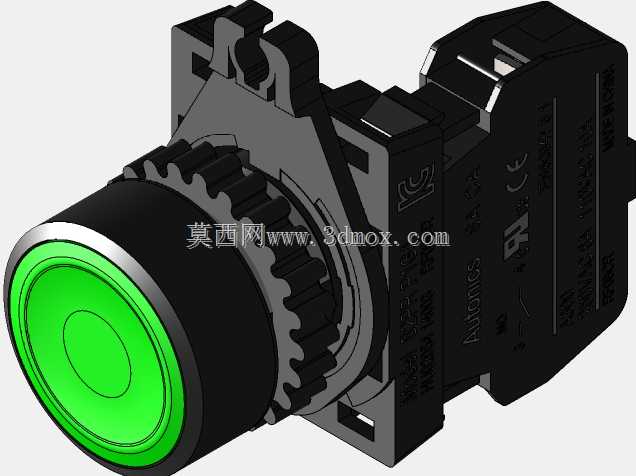

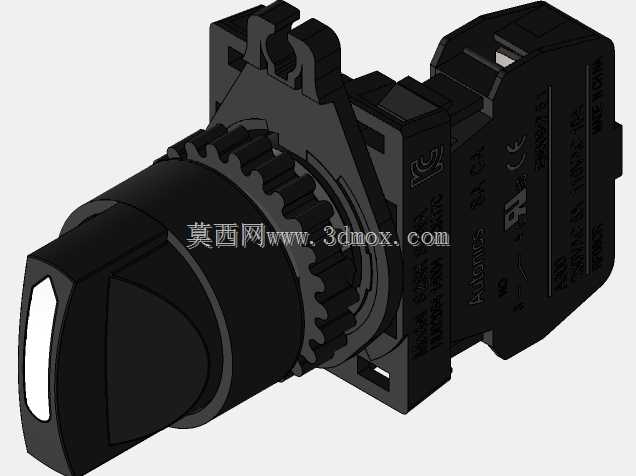

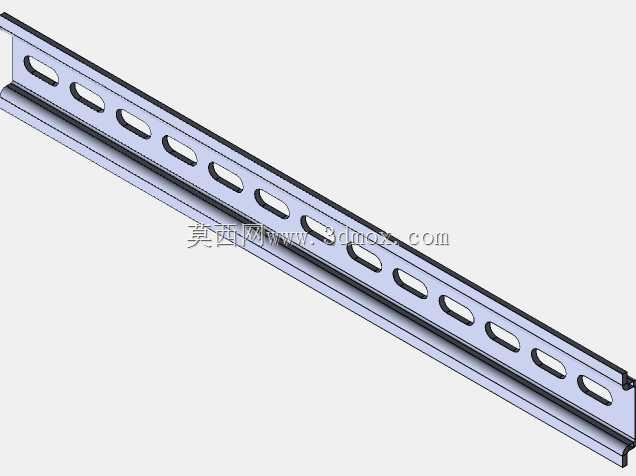

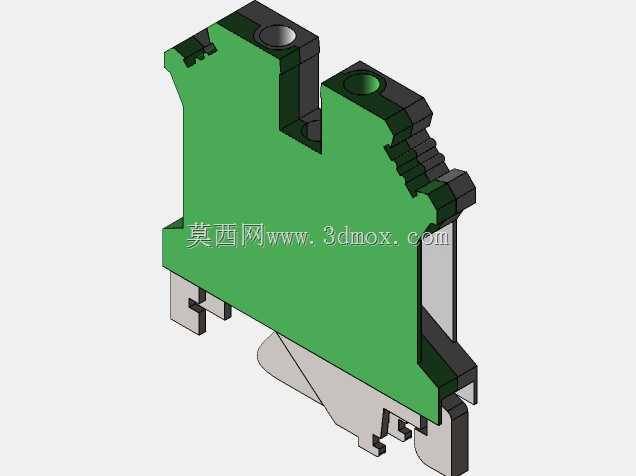

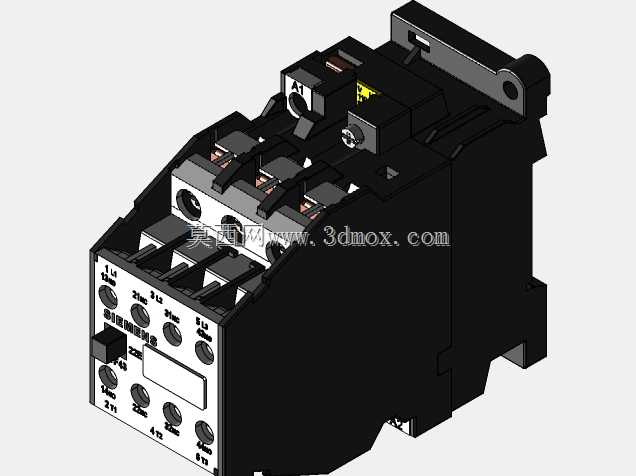

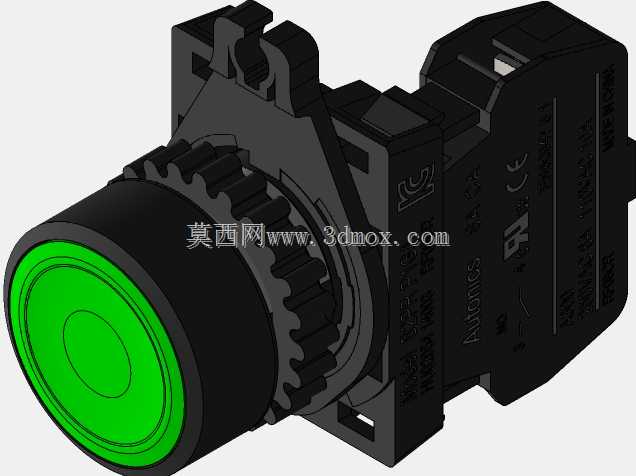

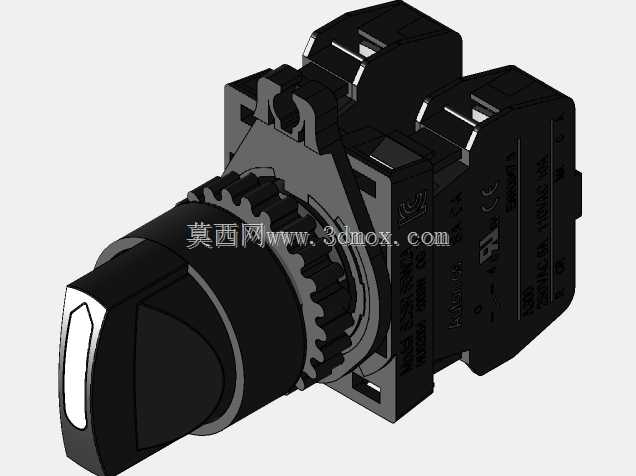

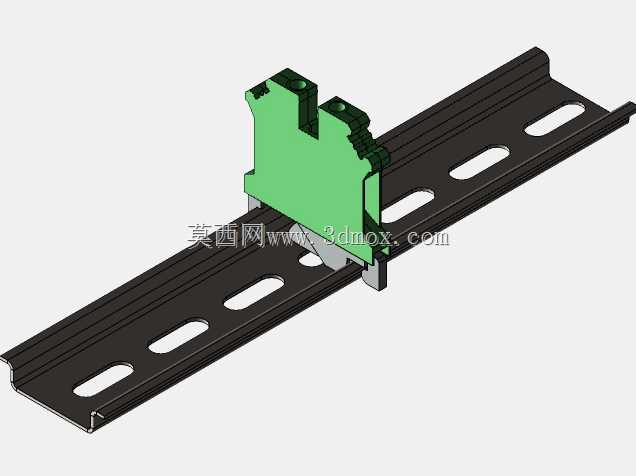

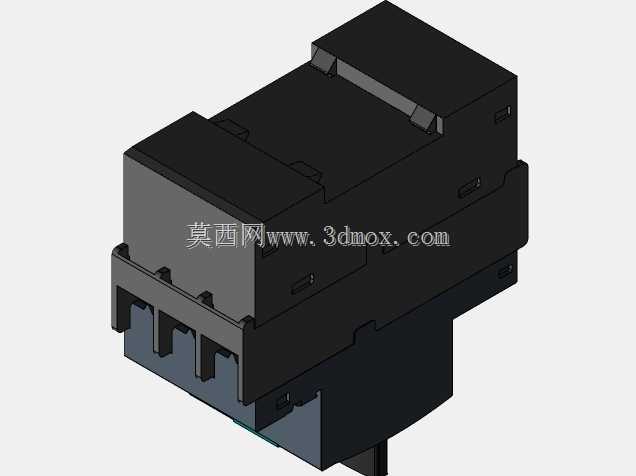

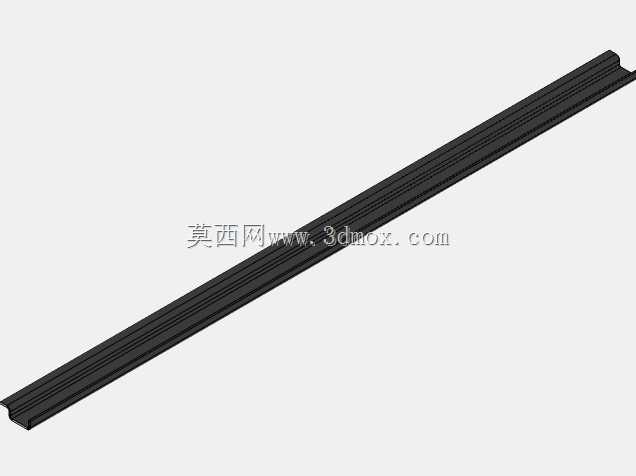

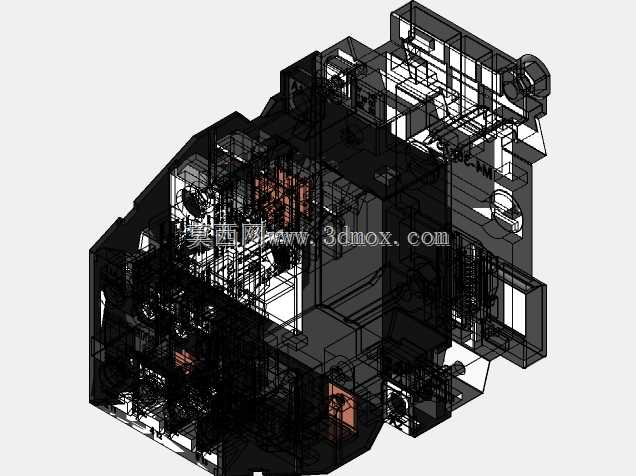

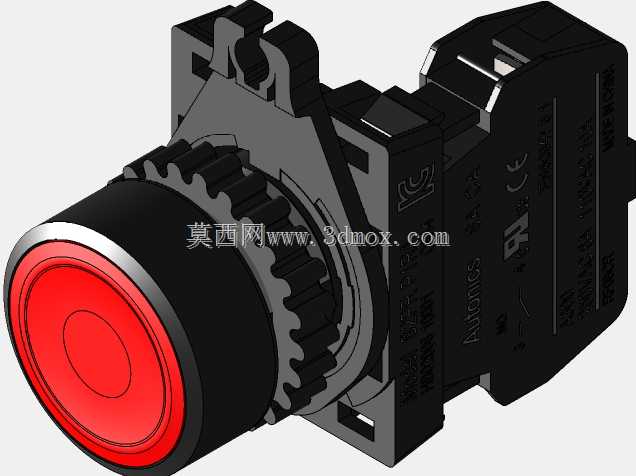

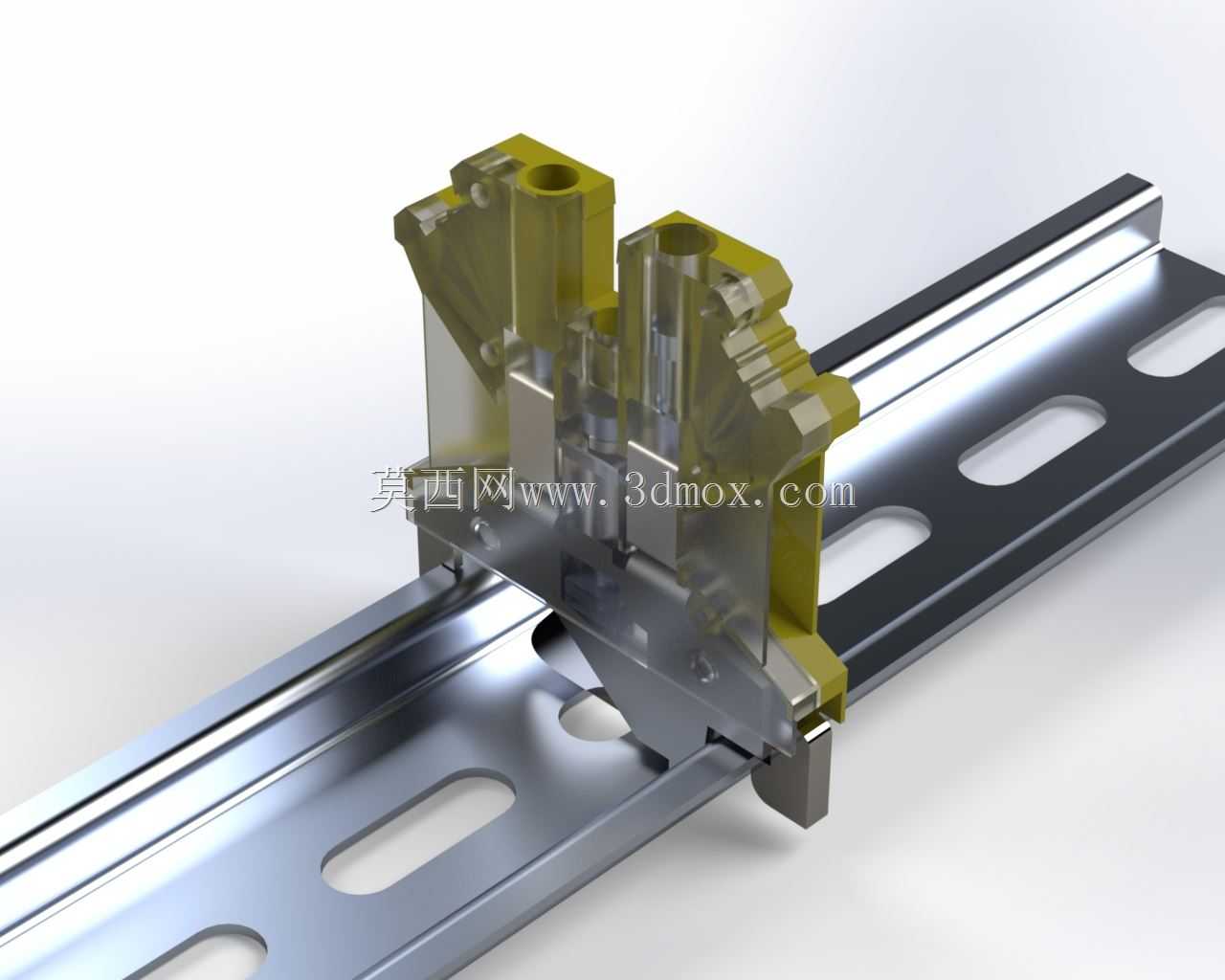

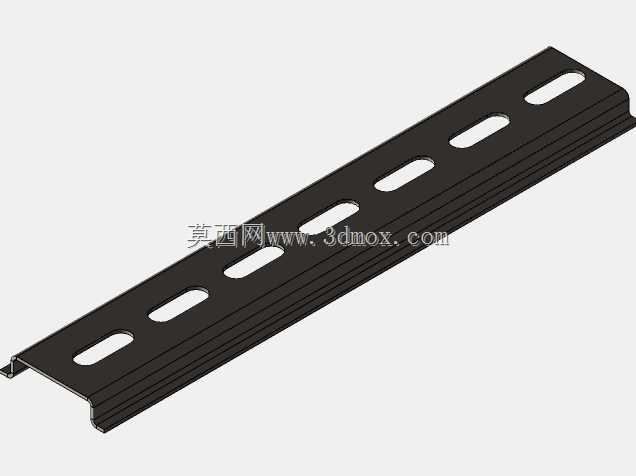

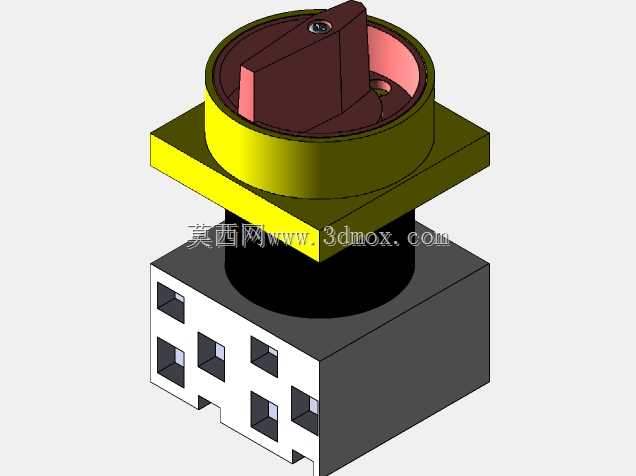

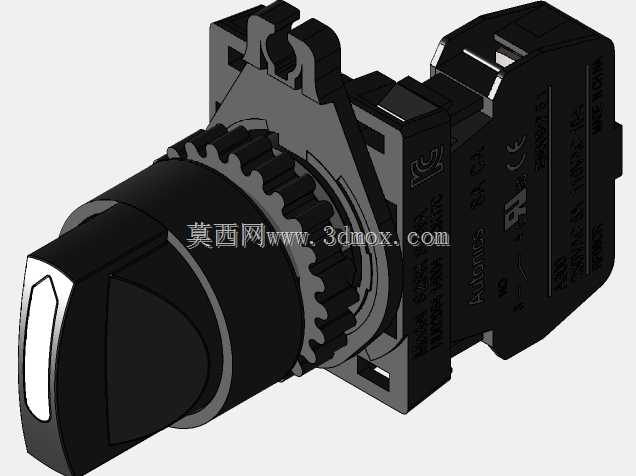

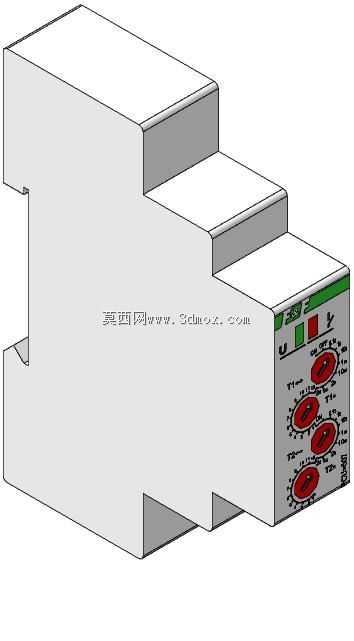

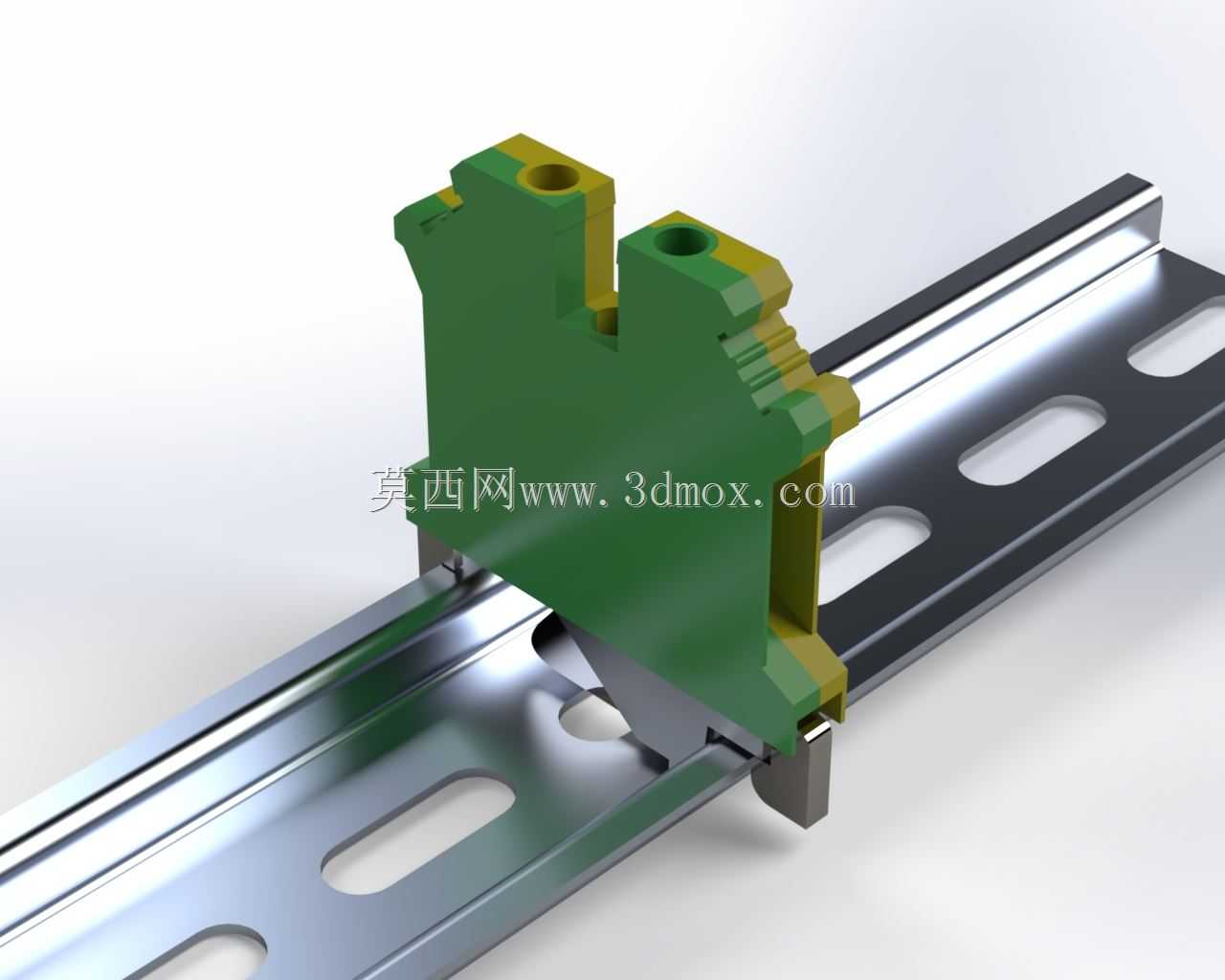

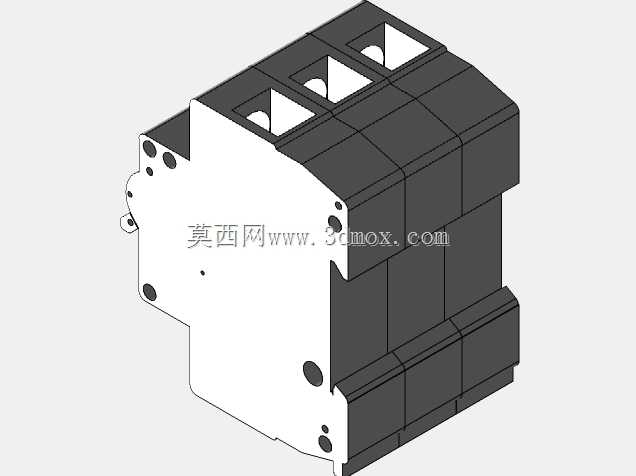

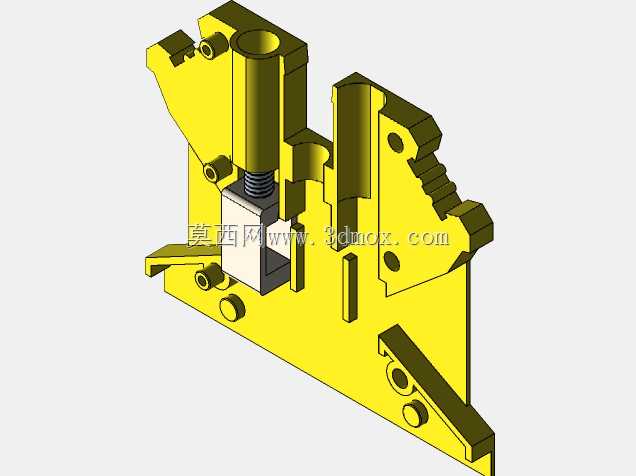

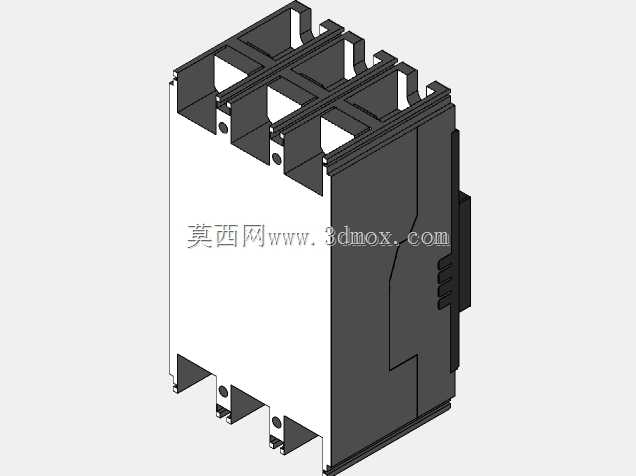

　　在三维建模阶段，面板不能只建立外观片体，应把折弯系数、展开尺寸、安装孔、按钮孔和避让缺口一并表达清楚。这样后续出钣金展开图时，车间可直接据此落料、冲孔和折弯。接线侧的空间校核同样重要，尤其是带灯按钮、选择开关和急停按钮，背部长度不同，若忽略端子与线槽、导轨、继电器之间的距离，装配时容易出现元件装不到位或导线弯折过度的问题。

　　整体来看，这类面板虽然外形不复杂，但对孔位精度、折弯一致性和柜内空间协调要求较高。合理的面板设计能够让电气元件安装牢固、操作顺序清晰、维护拆装方便，并为后续柜体焊接、喷涂、装配和现场接线提供明确的结构依据。
