库卡机器人配套皮带包装工作站

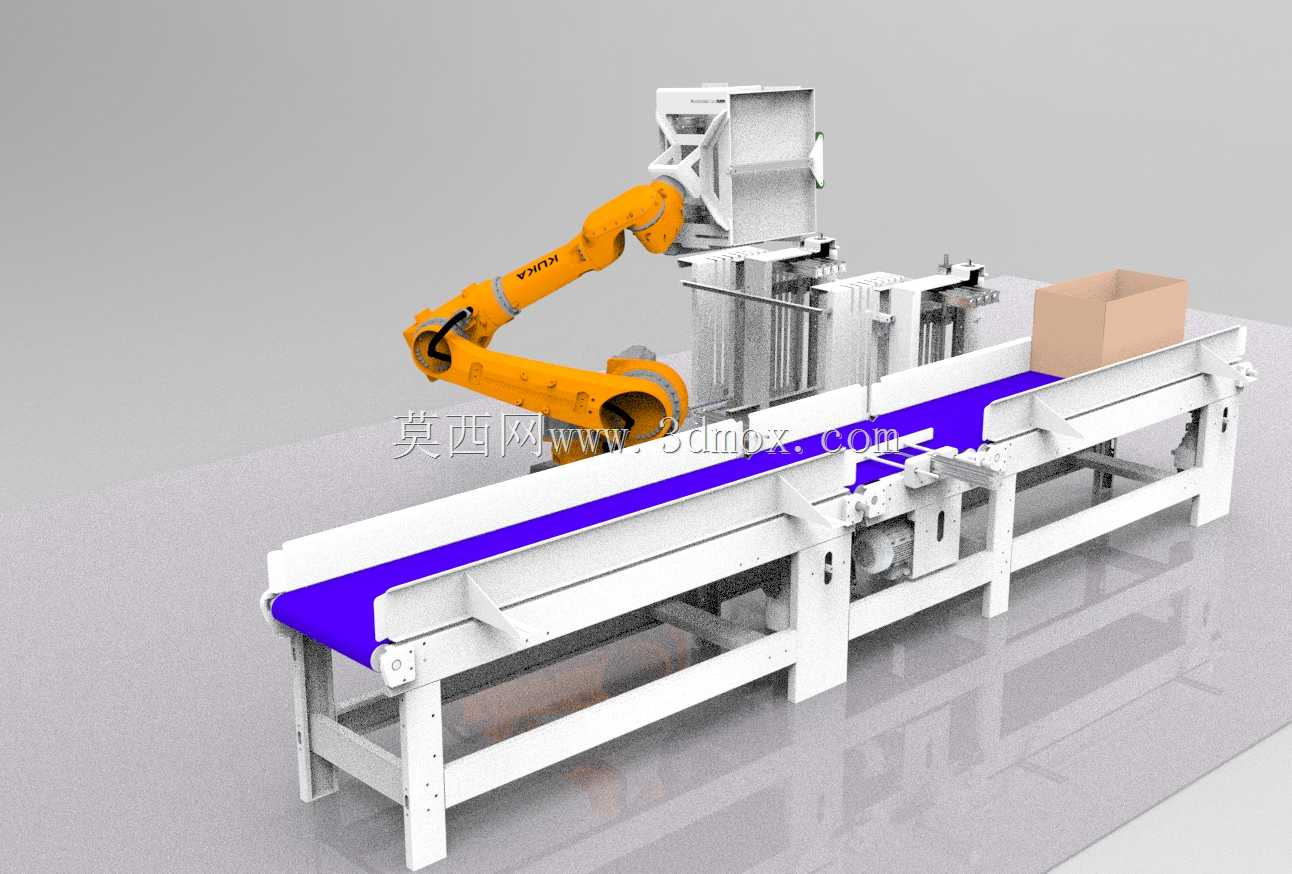

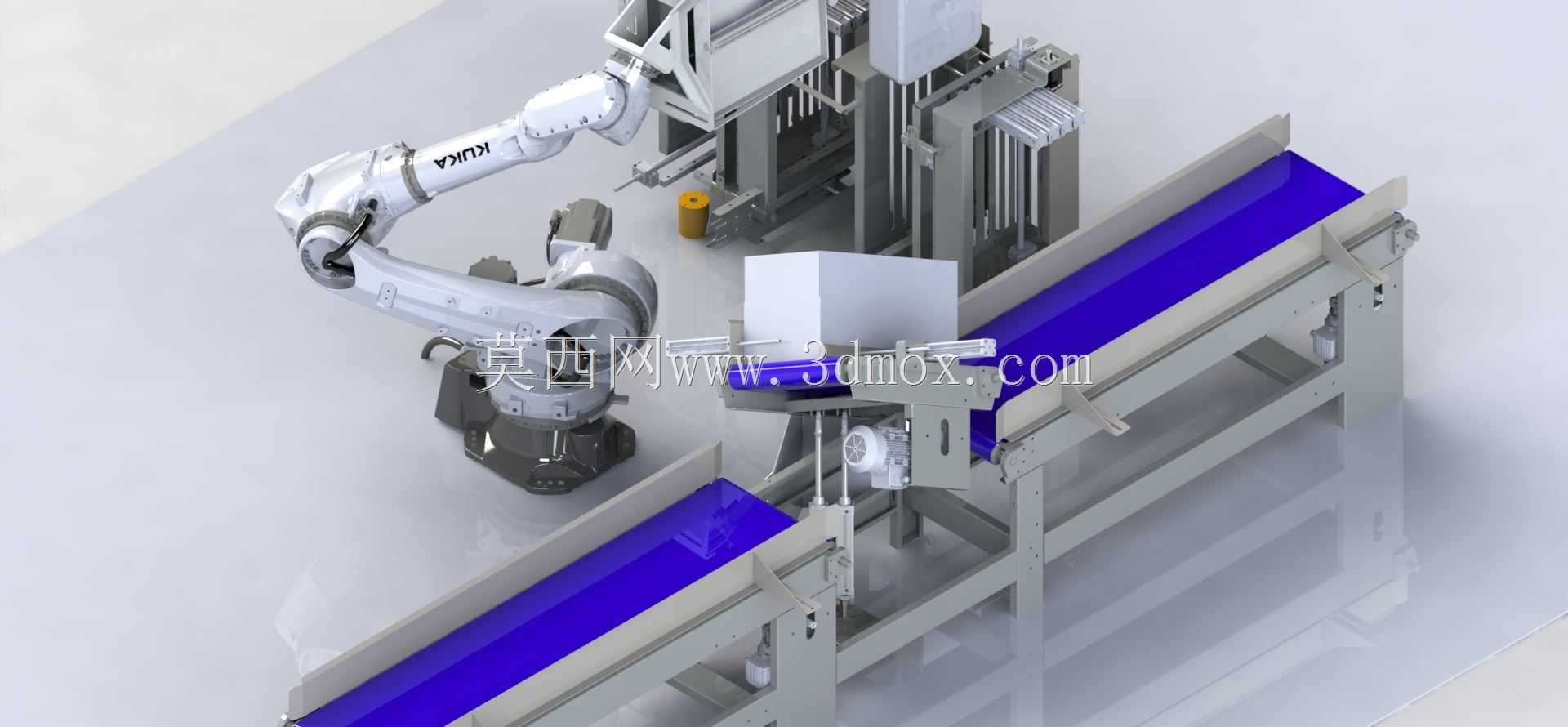

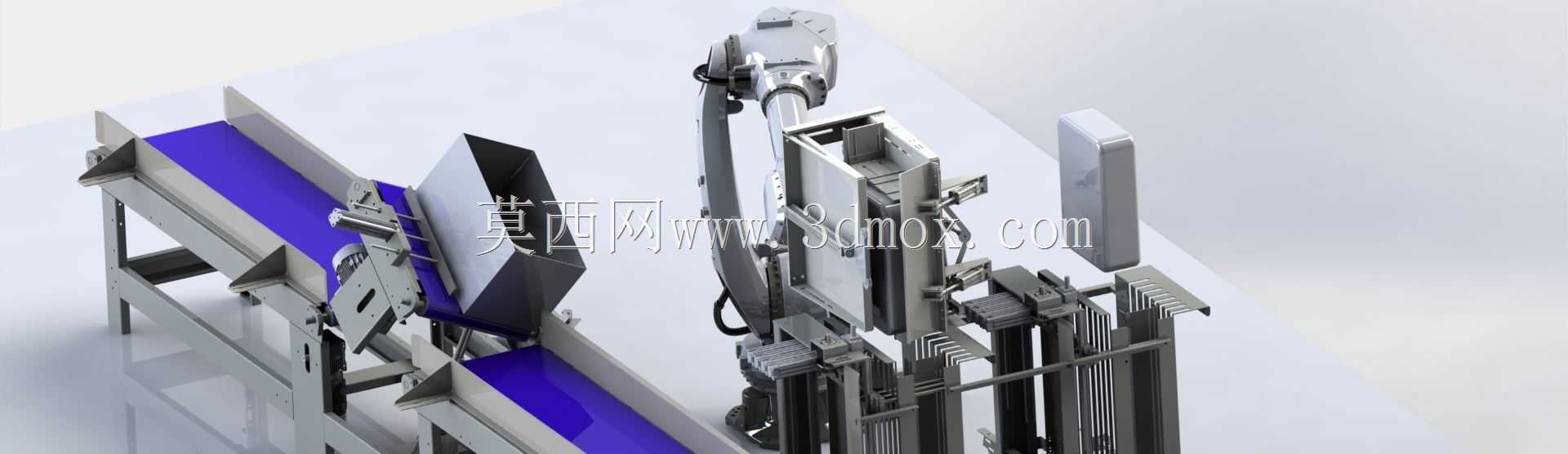

　　该工作站围绕小件产品自动装箱与包装转运需求展开，核心由六轴工业机器人、双段皮带输送线、侧边导向挡料机构、箱坯或包裹定位架、机架防护与末端执行连接结构组成。现场布置时，皮带线承担连续来料任务，产品沿蓝色皮带面进入机器人取放区域，两侧立板与可调挡边限制物料姿态，避免在输送过程中偏摆；机器人安装在输送线旁侧的固定基座区域，工作半径覆盖来料点、整理位和包装放置位，能够按节拍将输送线上的产品抓取、转向并放入包裹或包装箱内。

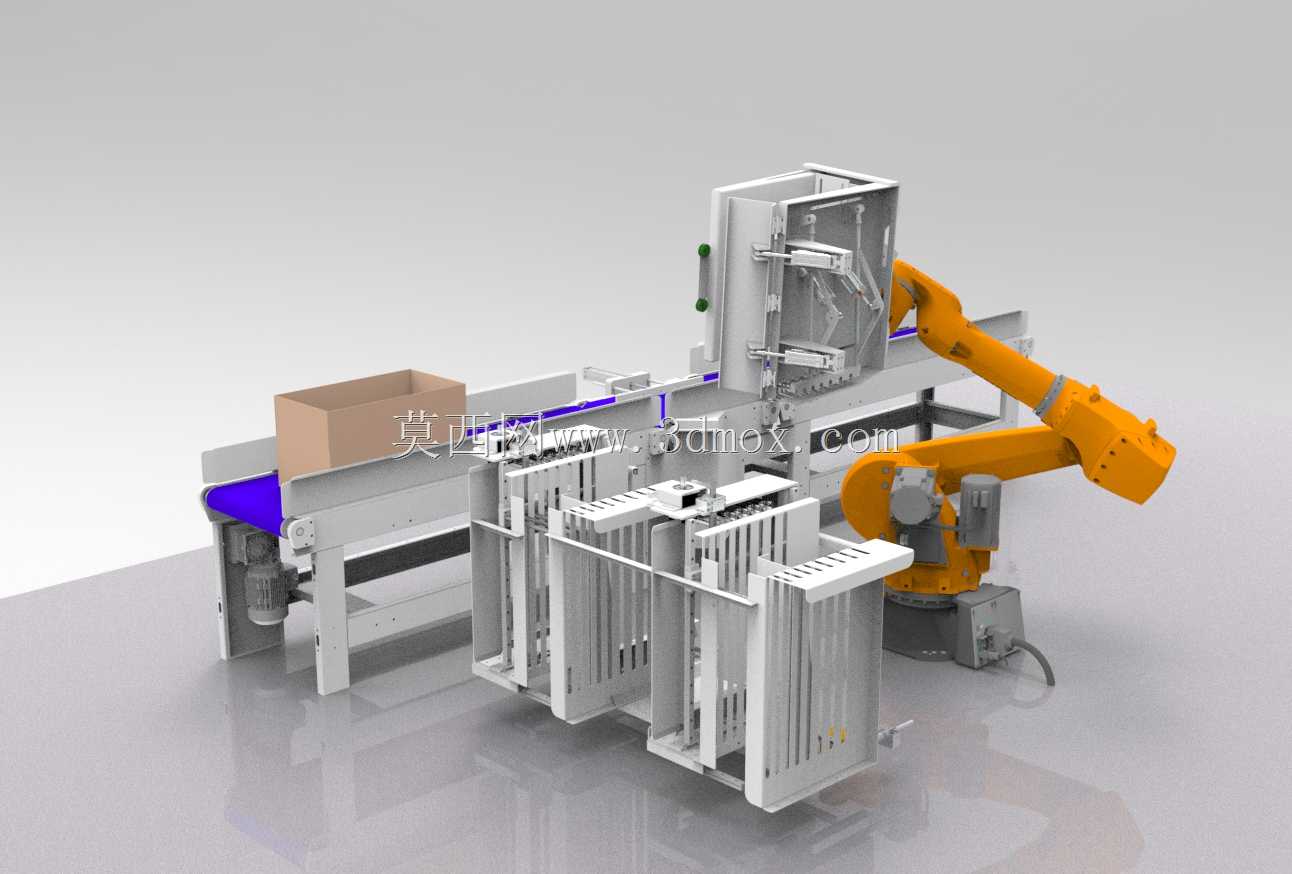

　　从结构思路看，输送段采用方管焊接机架配合皮带托板，支腿下方预留水平调节空间，便于在不平整地面找正；皮带两侧设置钣金护板，既减少物料滑落，也为传感器、挡停块和导向条提供安装面。靠近机器人的位置布置挡料与定位结构，使来料在抓取前形成相对稳定的位置基准。机器人侧的立柱、横梁和托架采用型材与钣金组合方式，兼顾刚度、装配可调性和后期维护便利性。包装位附近设置多组竖向定位件与承托结构，用于约束箱坯、隔板或包装容器，保证机械臂放料时不会因容器偏移造成碰撞。

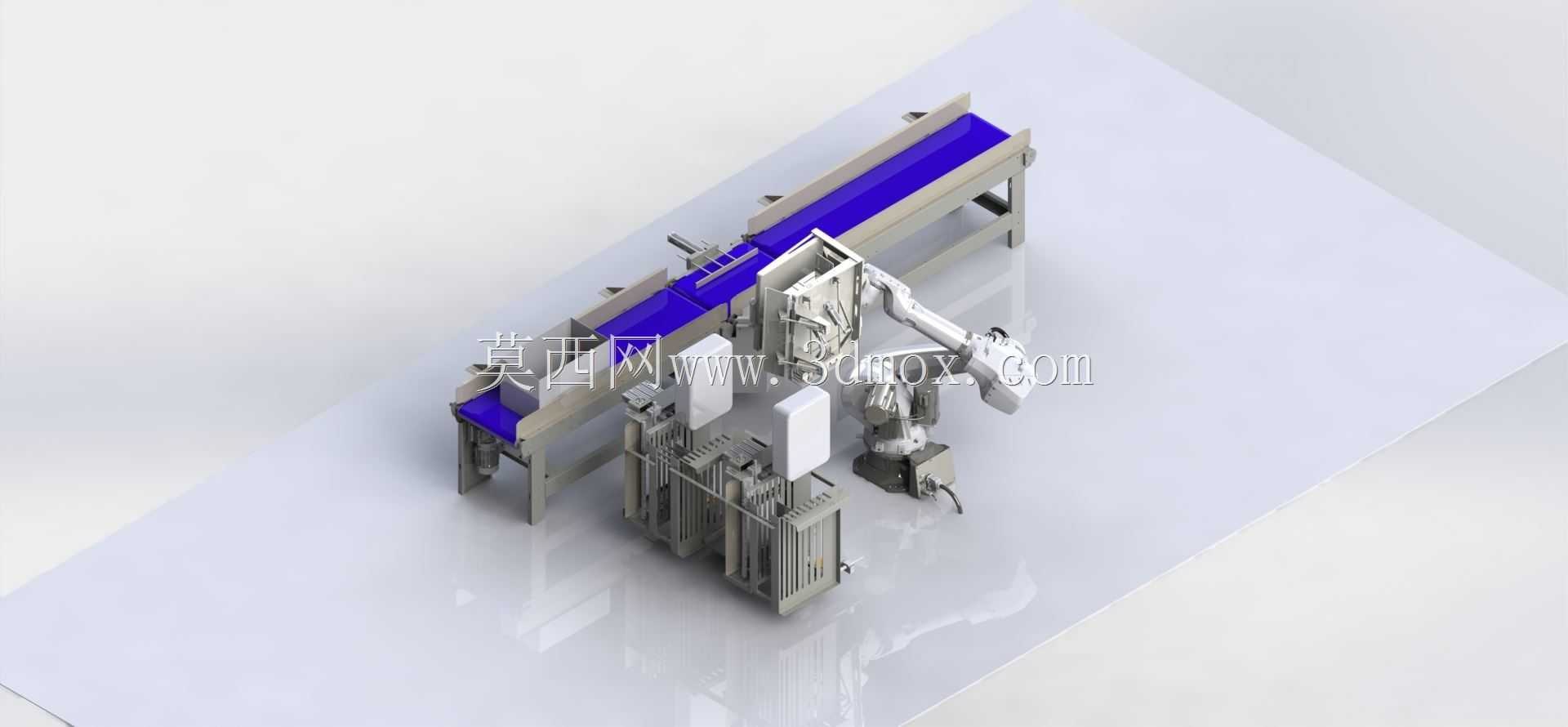

　　外形与安装边界方面，设备整体呈长条输送加侧置机器人的L形布局，皮带线沿物料流动方向延伸，机器人主体占据线体中部侧方空间，周边需要保留臂体旋转、末端工具升降以及维护开门的安全距离。建模时需重点核对机器人最大伸展半径、第六法兰姿态、皮带高度与包装容器高度之间的关系：抓取点不宜超出臂展舒适区，放料点应避免大臂与线体护板干涉；皮带驱动端、张紧端和机架支腿的地脚位置要与现场土建基准对齐，机器人底座区域需考虑螺栓固定和维护通道。

　　功能特性上，该方案把连续输送与机器人柔性搬运结合起来，适合多品种、中小批量产品的包装工序。皮带线可通过挡停、导向和定位附件适应不同宽度的产品；机器人则通过更换末端夹具或调整抓取路径，实现拾取、旋转、堆叠、装箱等动作。结构设计中，机架焊缝、螺栓连接面、型材槽口和钣金折弯件均按实际装配关系表达，能够直接用于干涉检查、节拍分析和布局评审。

　　在工程应用中，这类工作站常见于电子小件、日用品、五金件、食品盒装产品的后道包装环节。设计前期需要先明确产品尺寸、重量、包装形式和来料节拍，再反推皮带宽度、线体高度、机器人负载与末端夹具形式。若产品较轻但节拍高，应缩短机器人抓取与放料之间的空行程；若产品形态不规则，则需增加导向、暂存或视觉定位空间。模型对输送机构、机器人周边护栏、包装定位架和安装基座之间的空间关系表达较完整，适合作为自动化包装线方案设计、工位布局校核以及非标设备结构深化的参考。
