游艇甲板不锈钢折叠式系船柱结构

　　折叠式系船柱主要布置在游艇、小型工作艇及休闲船舶的甲板边缘，用于在靠泊、系缆、临时锚泊或码头停靠时承接缆绳载荷。与固定式带缆桩相比，这类构件在非使用状态下可以向下翻转或沉入底座轮廓内，使甲板表面保持平整，减少人员通行时的绊倒风险，也能避免突出构件在靠帮、登乘或甲板作业时形成干涉。

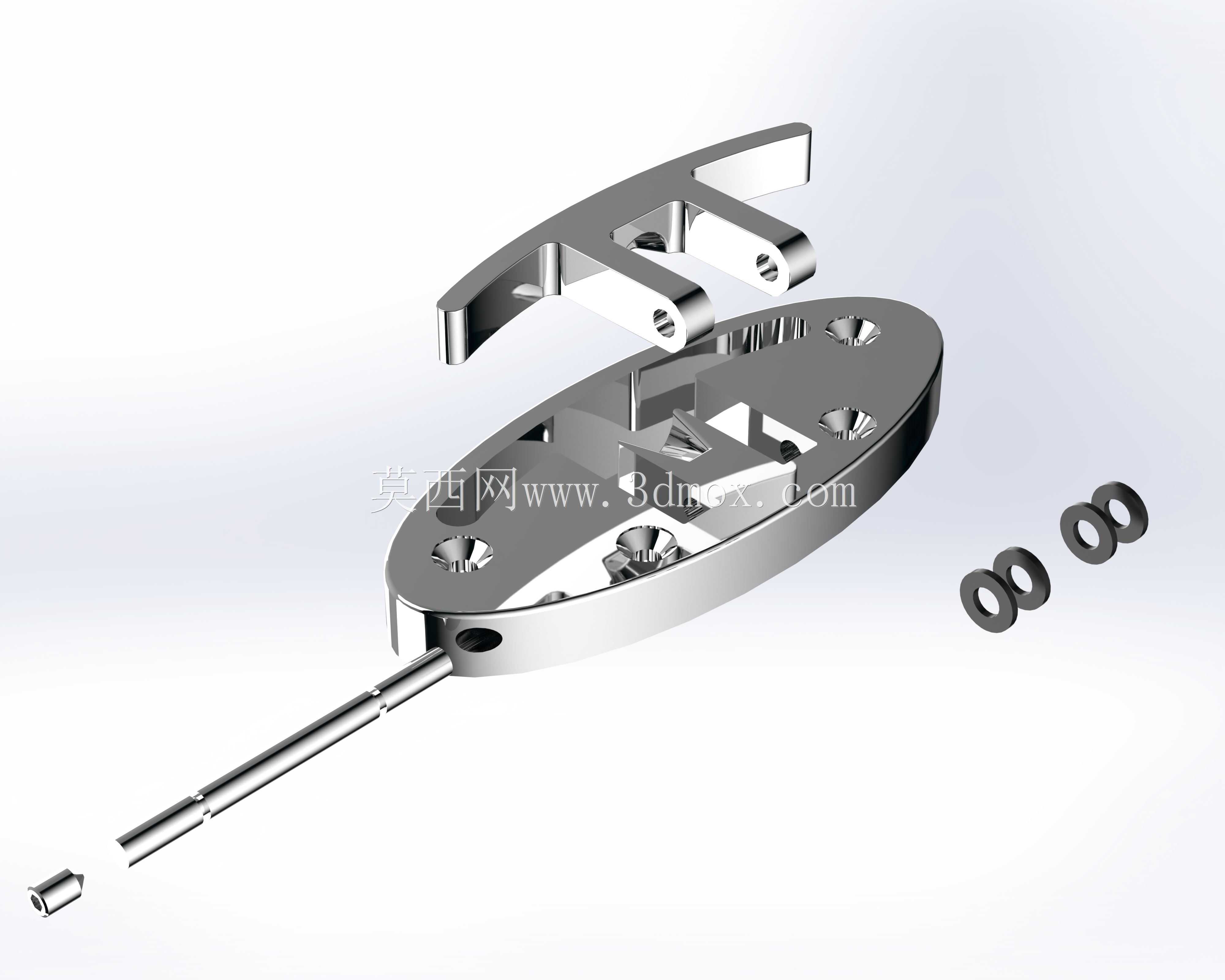

　　从结构形式看，该件采用椭圆形底座与折叠立板组合。底座承担与甲板连接的功能，周边布置沉头紧固件，安装后螺钉头部不高于底座表面，既保证压紧面积，也避免缆绳摩擦时挂伤绳股。底座内部设置铰接支点、限位面和承力接触面，立板翻起后由侧向支撑面承受缆绳张力产生的倾覆力矩；放倒时，立板进入底座凹槽，整体外露高度明显降低。椭圆外缘做连续圆角过渡，一方面减少应力集中，另一方面降低人员磕碰伤害，也符合游艇甲板对外观流线感的要求。

　　实际选用时，不能只把它看作普通装饰五金。系船柱的核心工况是缆绳在张紧、波浪起伏、潮汐变化和船舶瞬时横移时形成的反复斜向拉力。立板翻起后的开口宽度、承力厚度、铰接轴位置以及底座与甲板的接触面积，都直接影响承载能力。若支点过于靠近内侧，缆绳拉力会对底座前端产生较大撬起力矩；若限位面接触不足，折叠板在受载时可能出现过量转动。设计中需要让立板受拉路径尽量直接传递到底座和甲板紧固件，使铰链主要承担定位与翻转动作，而不是让销轴单独承受全部系泊载荷。

　　建模时应重点还原三类关系：第一是折叠运动关系，立板绕铰链轴线在工作位与收纳位之间转动，需检查翻转过程中是否与底座侧壁、螺钉头或甲板焊缝发生干涉；第二是工作位锁定关系，立板竖起后应通过贴合面、挡块或偏心结构形成稳定支撑，不能仅依靠重力保持位置；第三是安装边界关系，底座下方需要对应甲板加强板或横梁，紧固件间距、边距和板厚要与载荷等级匹配。

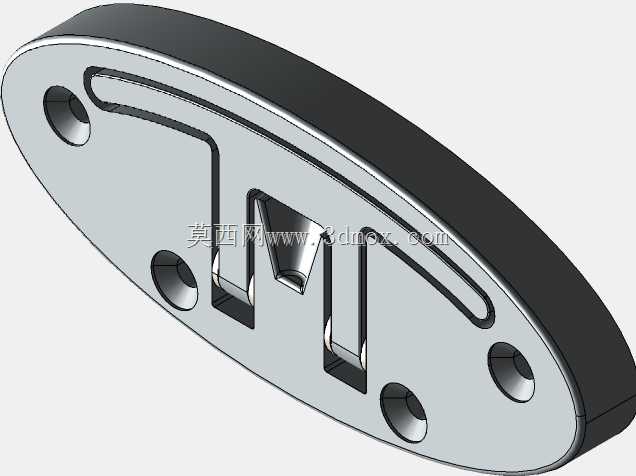

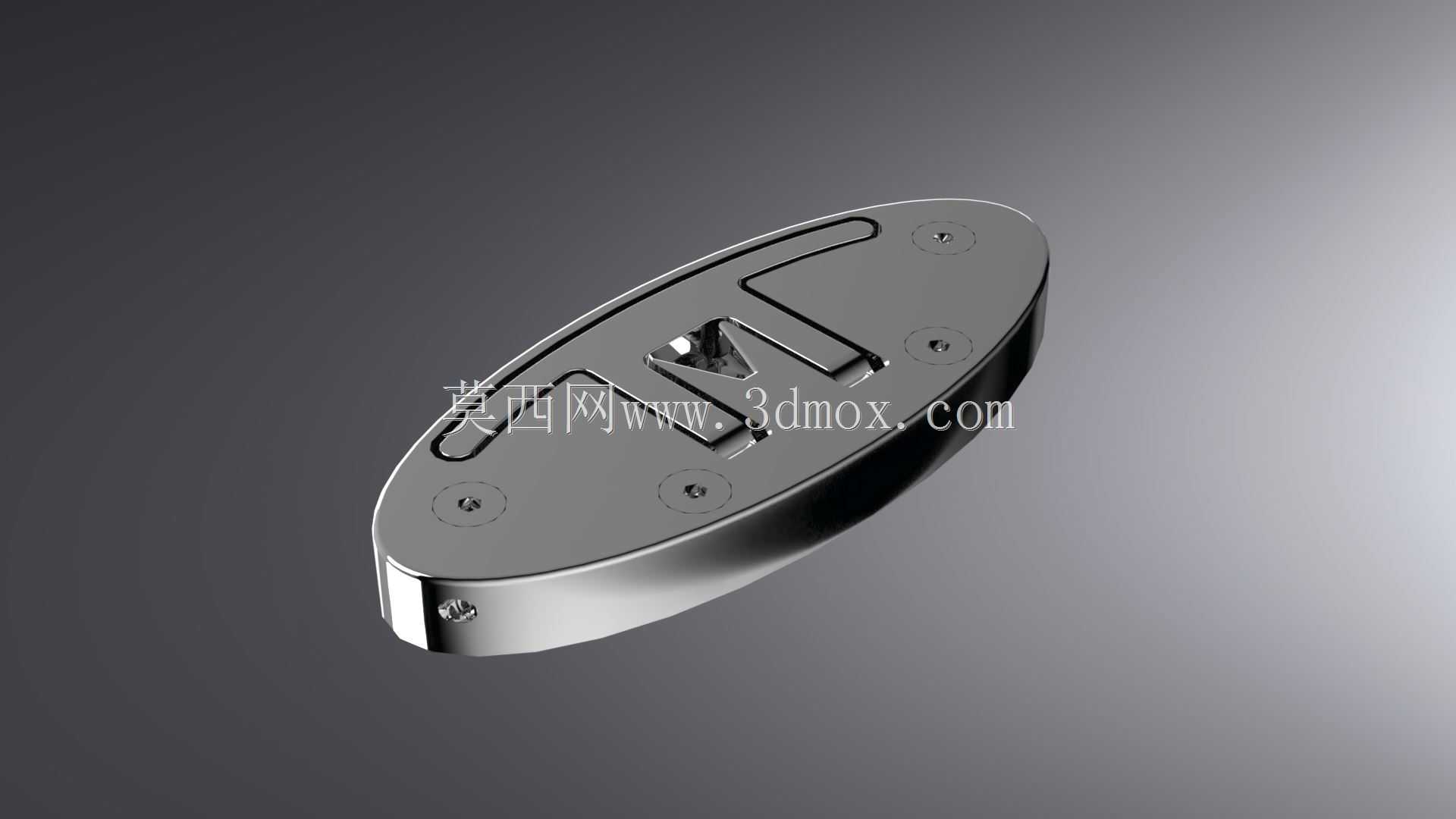

　　外形上，底座呈扁平椭圆盘状，适合在甲板有限空间内布置；长度方向通常沿船宽或缆绳受力方向设置，以获得更合理的支撑跨距。安装时需在甲板放样定位，确认系缆角度、导缆孔位置、舷边距离以及舱内加强结构。底座开孔后应进行密封处理，防止水分沿紧固件渗入甲板夹层；对于不锈钢件与铝合金船体连接的位置，还应考虑异种金属电偶腐蚀，必要时设置绝缘垫层或隔离衬套。

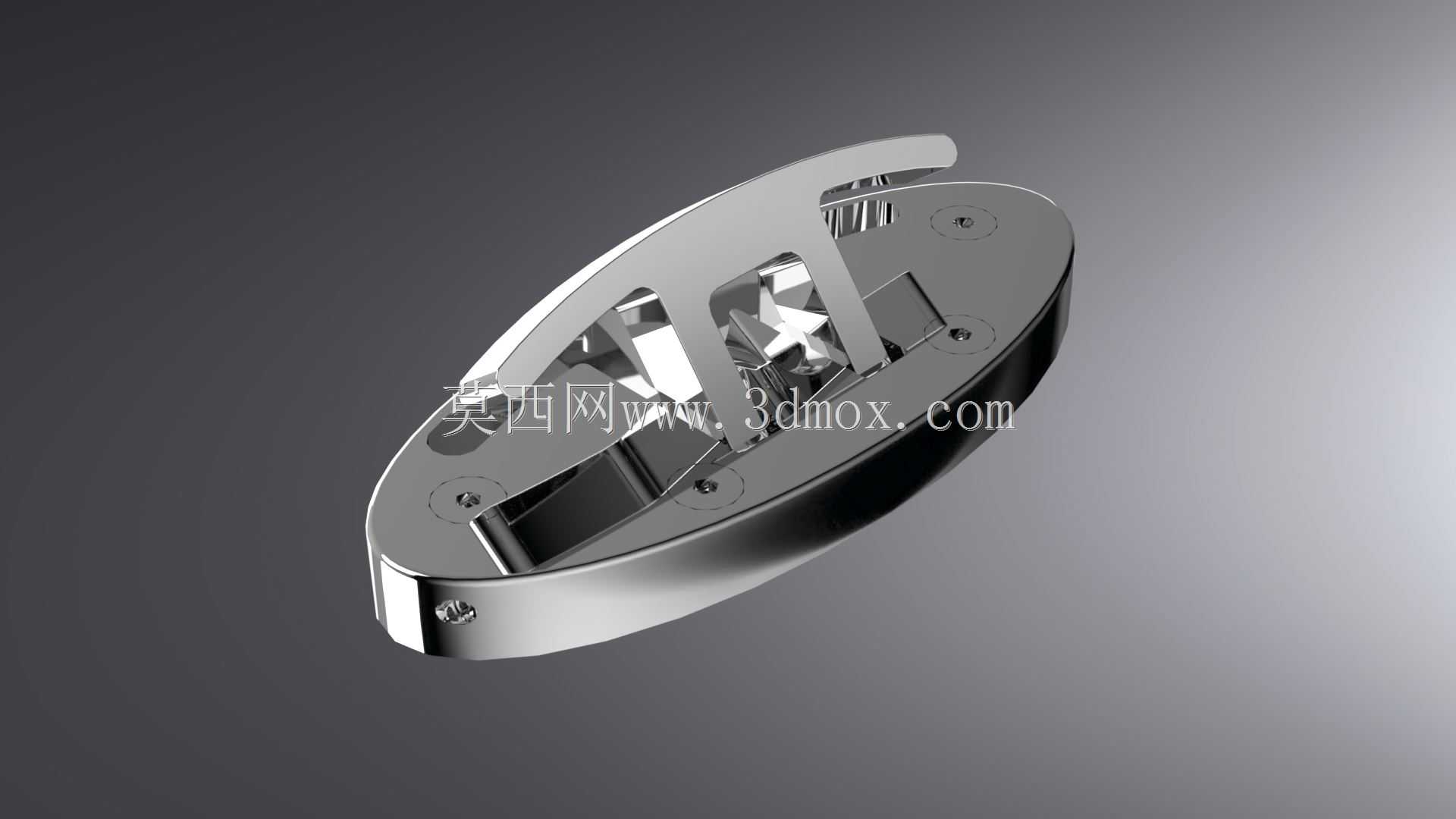

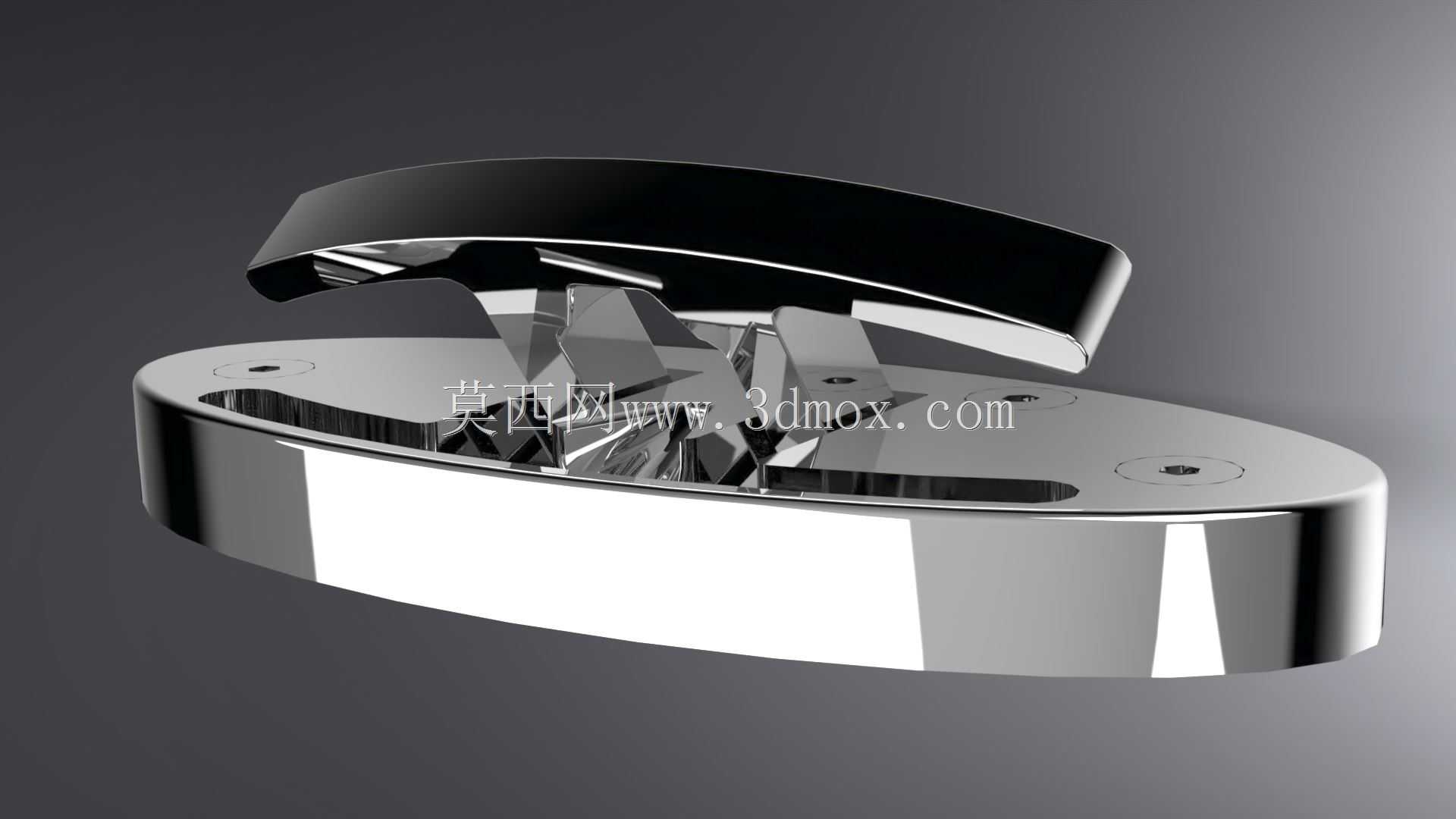

　　该类系船柱适合前甲板、侧舷通道和尾甲板登乘区域。航行状态下将其放倒，可保持甲板整洁；靠泊时翻起立板，即可将缆绳套入或绕系在柱体上。立板顶部的弯折形态可对缆绳形成约束，降低绳圈在受力跳动时滑脱的概率。表面抛光处理不仅满足游艇外观需求，也便于清理海水残留和盐垢。结构设计兼顾了承载、收纳、安全通行和甲板安装，是小型船舶系泊附件中较典型的折叠五金方案。
